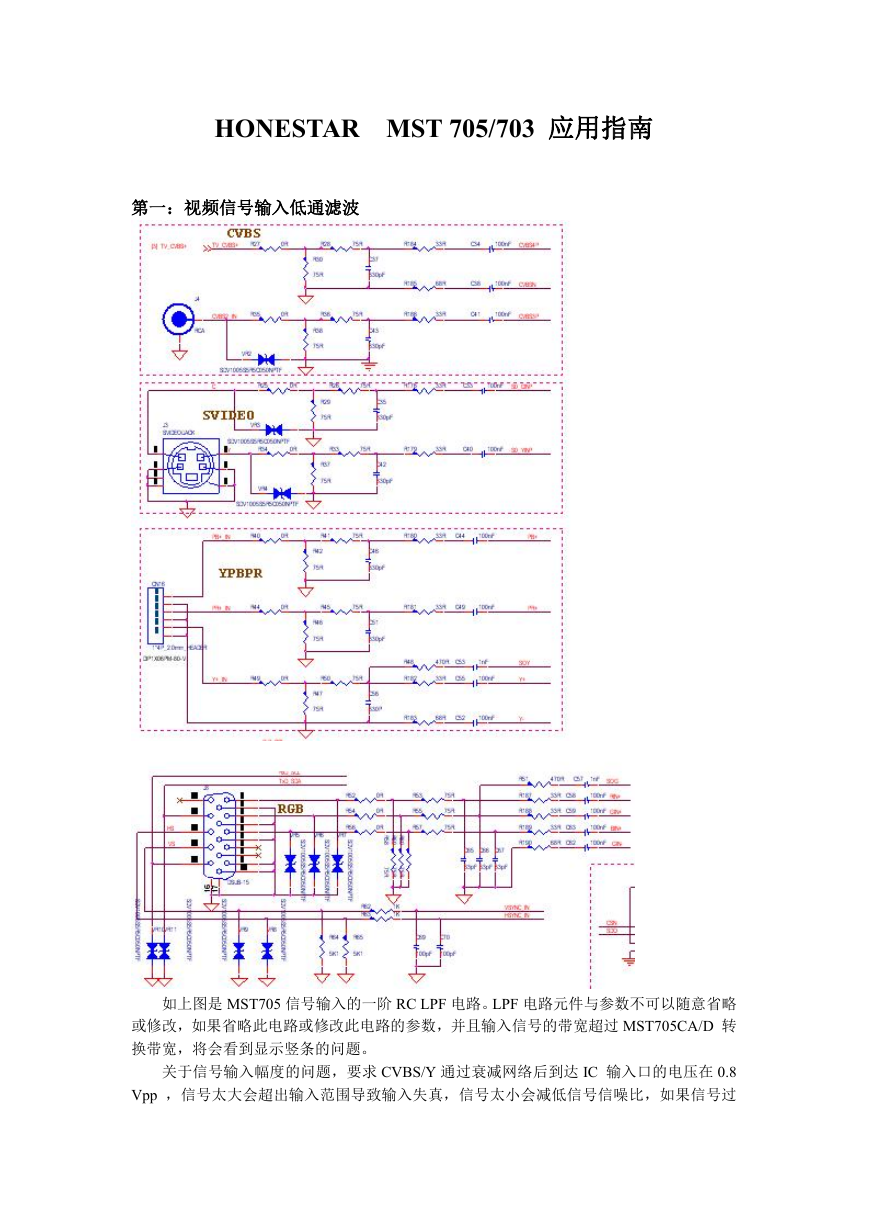

HONESTAR MST 705/703 应用指南 第一:视频信号输入低通滤波 如上图是 MST705 信号输入的一阶 RC LPF 电路。LPF 电路元件与参数不可以随意省略 或修改,如果省略此电路或修改此电路的参数,并且输入信号的带宽超过 MST705CA/D 转 换带宽,将会看到显示竖条的问题。 关于信号输入幅度的问题,要求 CVBS/Y 通过衰减网络后到达 IC 输入口的电压在 0.8 Vpp ,信号太大会超出输入范围导致输入失真,信号太小会减低信号信噪比,如果信号过

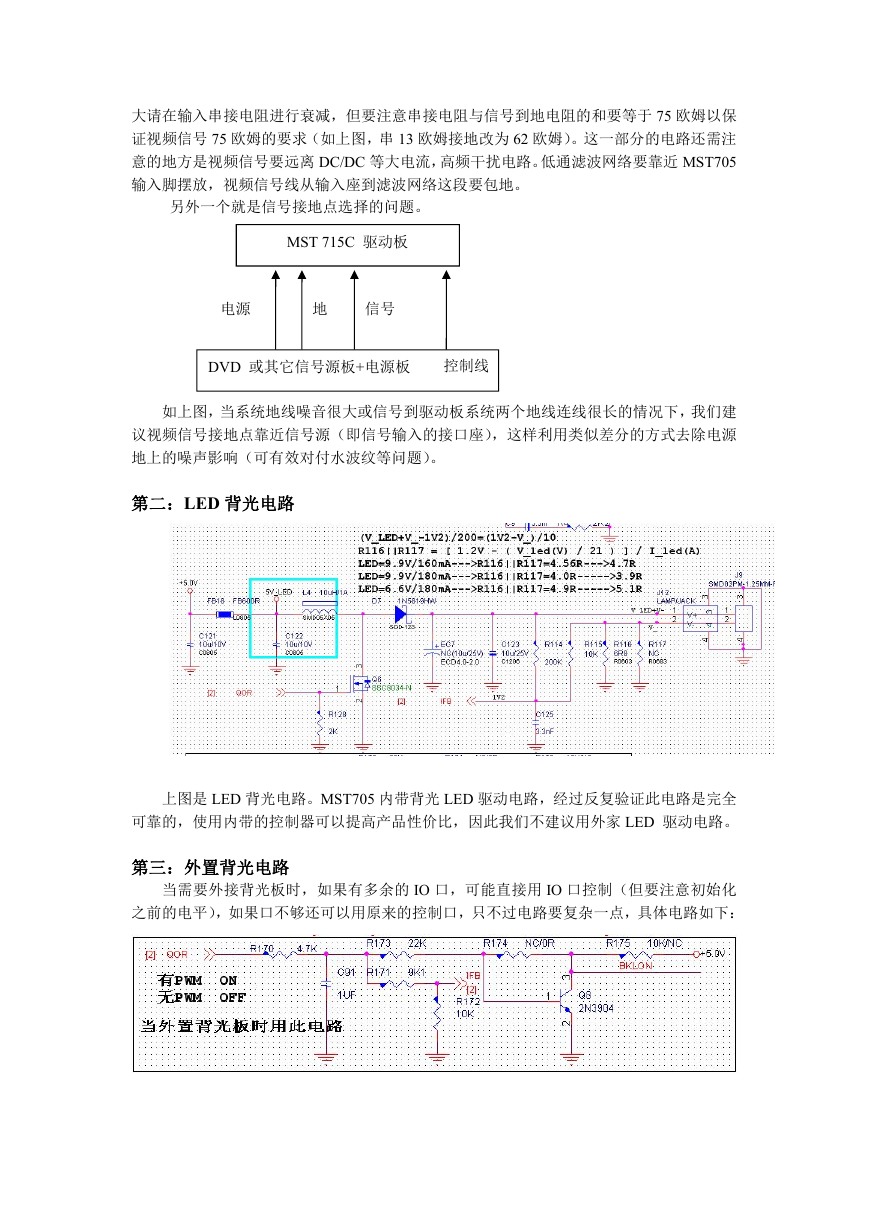

大请在输入串接电阻进行衰减,但要注意串接电阻与信号到地电阻的和要等于 75 欧姆以保 证视频信号 75 欧姆的要求(如上图,串 13 欧姆接地改为 62 欧姆)。这一部分的电路还需注 意的地方是视频信号要远离 DC/DC 等大电流,高频干扰电路。低通滤波网络要靠近 MST705 输入脚摆放,视频信号线从输入座到滤波网络这段要包地。 另外一个就是信号接地点选择的问题。 MST 715C 驱动板 电源 地 信号 DVD 或其它信号源板+电源板 控制线 如上图,当系统地线噪音很大或信号到驱动板系统两个地线连线很长的情况下,我们建 议视频信号接地点靠近信号源(即信号输入的接口座),这样利用类似差分的方式去除电源 地上的噪声影响(可有效对付水波纹等问题)。 第二:LED 背光电路 上图是 LED 背光电路。MST705 内带背光 LED 驱动电路,经过反复验证此电路是完全 可靠的,使用内带的控制器可以提高产品性价比,因此我们不建议用外家 LED 驱动电路。 第三:外置背光电路 当需要外接背光板时,如果有多余的 IO 口,可能直接用 IO 口控制(但要注意初始化 之前的电平),如果口不够还可以用原来的控制口,只不过电路要复杂一点,具体电路如下:

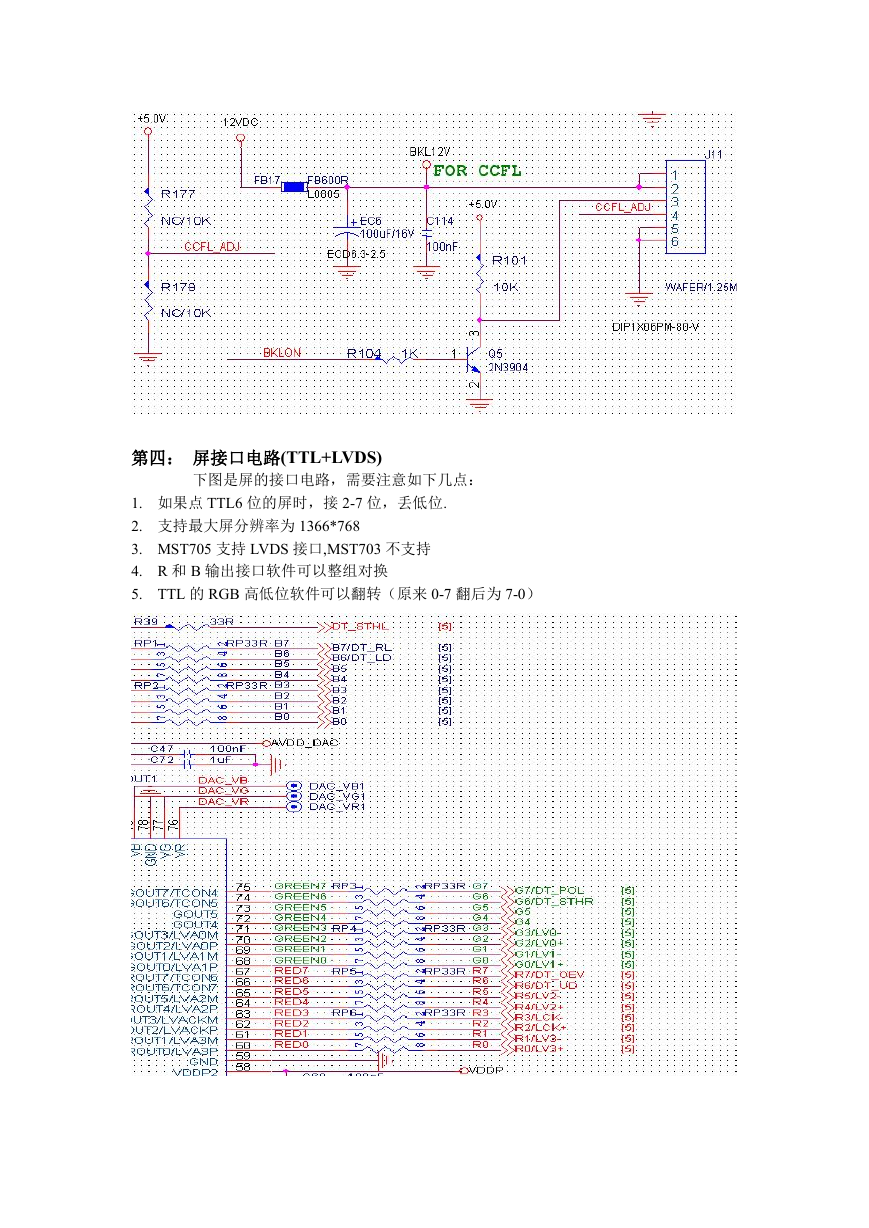

第四: 屏接口电路(TTL+LVDS) 下图是屏的接口电路,需要注意如下几点: 1. 如果点 TTL6 位的屏时,接 2-7 位,丢低位. 2. 支持最大屏分辨率为 1366*768 3. MST705 支持 LVDS 接口,MST703 不支持 4. R 和 B 输出接口软件可以整组对换 5. TTL 的 RGB 高低位软件可以翻转(原来 0-7 翻后为 7-0)

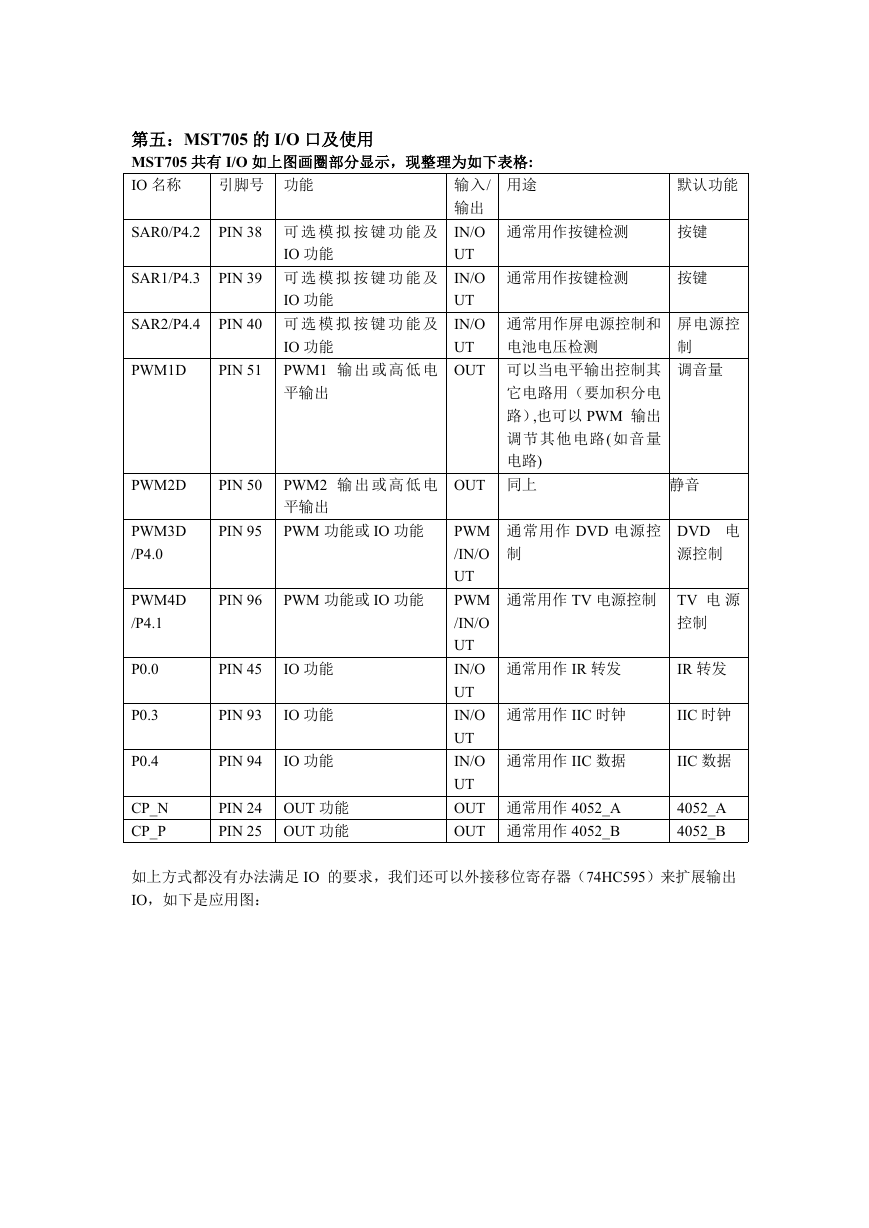

第五:MST705 的 I/O 口及使用 MST705 共有 I/O 如上图画圈部分显示,现整理为如下表格: IO 名称 用途 引脚号 功能 SAR0/P4.2 PIN 38 可 选 模 拟 按 键 功 能 及 IO 功能 SAR1/P4.3 PIN 39 可 选 模 拟 按 键 功 能 及 IO 功能 SAR2/P4.4 PIN 40 可 选 模 拟 按 键 功 能 及 PWM1D PIN 51 IO 功能 PWM1 输 出 或 高 低 电 平输出 通常用作按键检测 通常用作按键检测 输入/ 输出 IN/O UT IN/O UT IN/O UT OUT 可以当电平输出控制其 它电路用(要加积分电 路),也可以 PWM 输出 调节其他电路(如音量 电路) OUT 同上 通常用作屏电源控制和 电池电压检测 默认功能 按键 按键 屏电源控 制 调音量 静音 通常用作 DVD 电源控 制 DVD 电 源控制 通常用作 TV 电源控制 TV 电 源 PWM2D PIN 50 PIN 95 PIN 96 PIN 45 PIN 93 PIN 94 PWM3D /P4.0 PWM4D /P4.1 P0.0 P0.3 P0.4 CP_N CP_P PWM2 输 出 或 高 低 电 平输出 PWM 功能或 IO 功能 PWM /IN/O UT IO 功能 IO 功能 IO 功能 通常用作 IR 转发 PWM 功能或 IO 功能 PWM /IN/O UT IN/O UT IN/O UT IN/O UT OUT 通常用作 4052_A OUT 通常用作 4052_B 通常用作 IIC 时钟 通常用作 IIC 数据 PIN 24 OUT 功能 PIN 25 OUT 功能 控制 IR 转发 IIC 时钟 IIC 数据 4052_A 4052_B 如上方式都没有办法满足 IO 的要求,我们还可以外接移位寄存器(74HC595)来扩展输出 IO,如下是应用图:

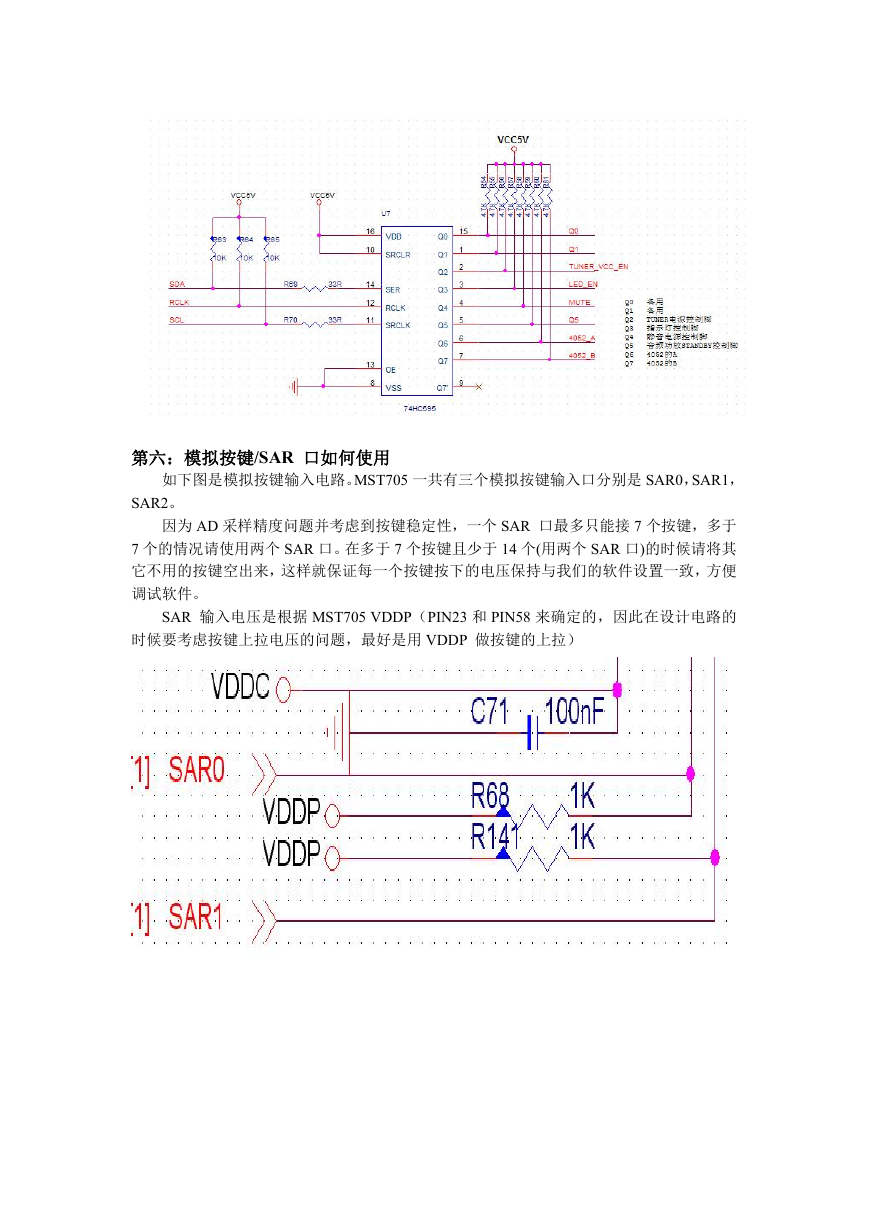

第六:模拟按键/SAR 口如何使用 如下图是模拟按键输入电路。MST705 一共有三个模拟按键输入口分别是 SAR0,SAR1, SAR2。 因为 AD 采样精度问题并考虑到按键稳定性,一个 SAR 口最多只能接 7 个按键,多于 7 个的情况请使用两个 SAR 口。在多于 7 个按键且少于 14 个(用两个 SAR 口)的时候请将其 它不用的按键空出来,这样就保证每一个按键按下的电压保持与我们的软件设置一致,方便 调试软件。 SAR 输入电压是根据 MST705 VDDP(PIN23 和 PIN58 来确定的,因此在设计电路的 时候要考虑按键上拉电压的问题,最好是用 VDDP 做按键的上拉)

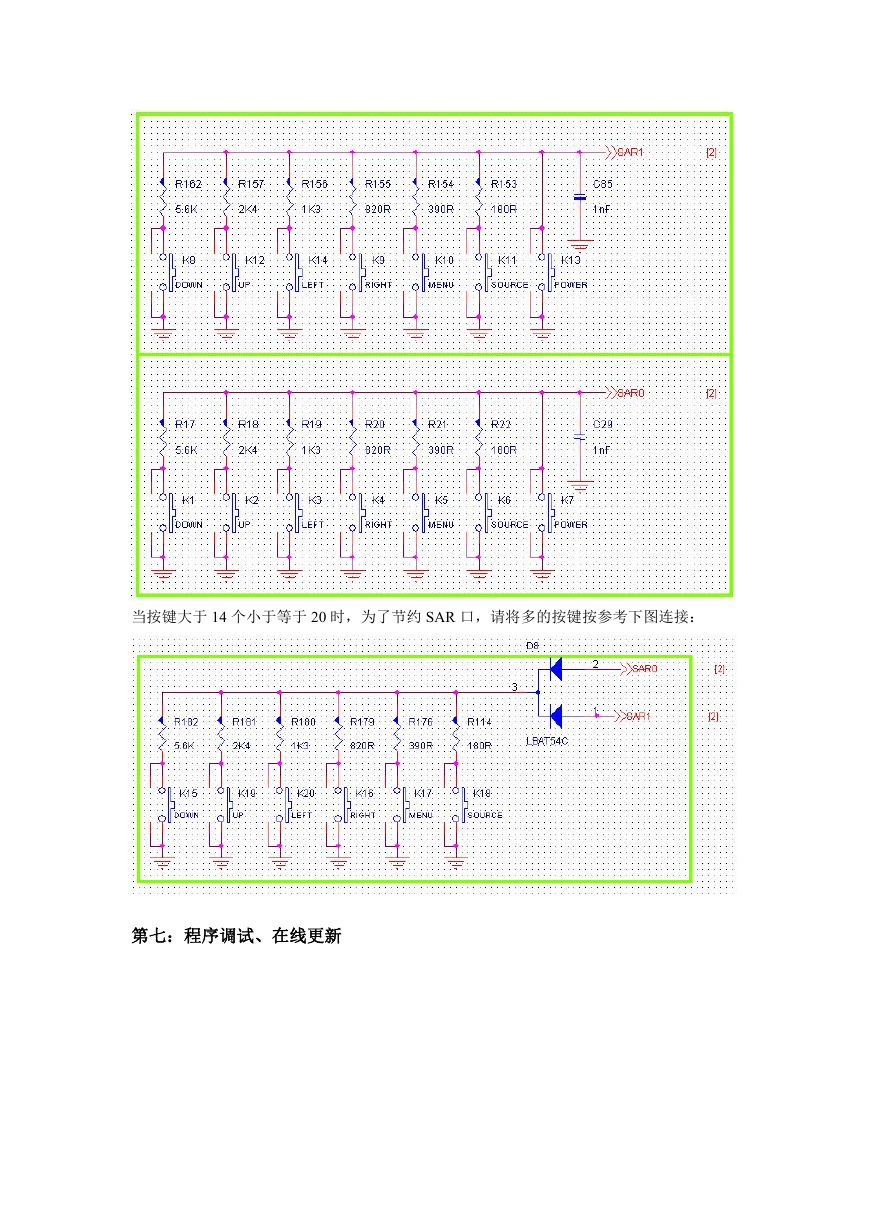

当按键大于 14 个小于等于 20 时,为了节约 SAR 口,请将多的按键按参考下图连接: 第七:程序调试、在线更新

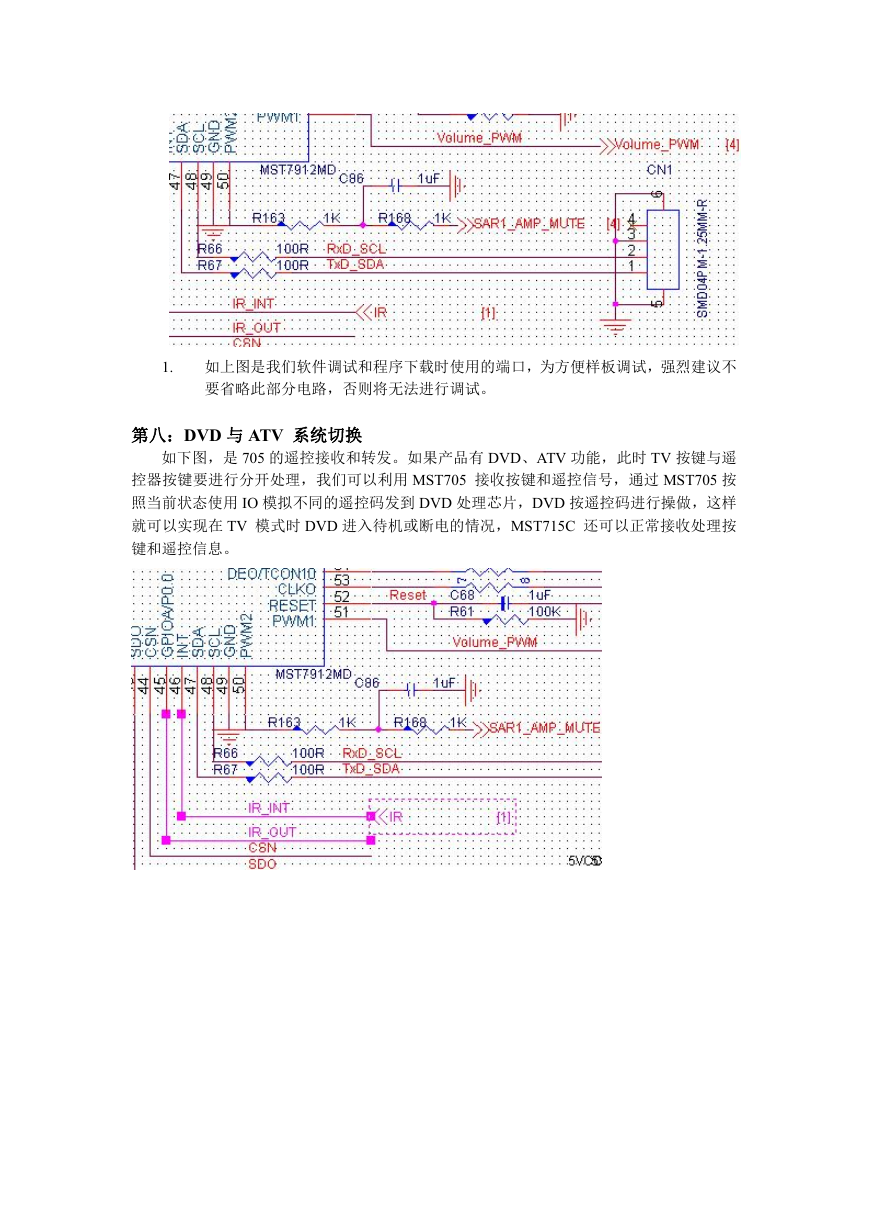

1. 如上图是我们软件调试和程序下载时使用的端口,为方便样板调试,强烈建议不 要省略此部分电路,否则将无法进行调试。 第八:DVD 与 ATV 系统切换 如下图,是 705 的遥控接收和转发。如果产品有 DVD、ATV 功能,此时 TV 按键与遥 控器按键要进行分开处理,我们可以利用 MST705 接收按键和遥控信号,通过 MST705 按 照当前状态使用 IO 模拟不同的遥控码发到 DVD 处理芯片,DVD 按遥控码进行操做,这样 就可以实现在 TV 模式时 DVD 进入待机或断电的情况,MST715C 还可以正常接收处理按 键和遥控信息。
