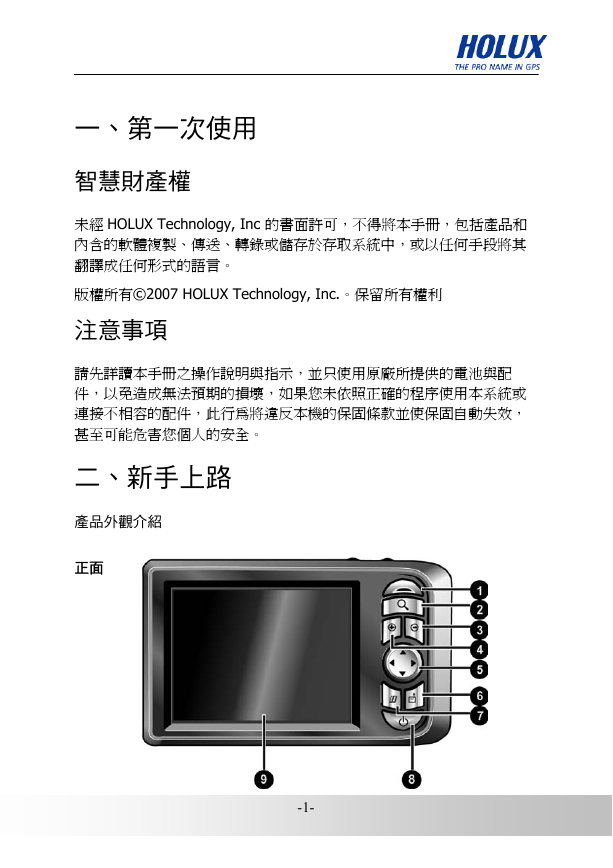

一、第一次使用智慧財產權未經 HOLUX Technology, Inc 的書面許可，不得將本手冊，包括產品和內含的軟體複製、傳送、轉錄或儲存於存取系統中，或以任何手段將其翻譯成任何形式的語言。版權所有©2007 HOLUX Technology, Inc.。保留所有權利注意事項請先詳讀本手冊之操作說明與指示，並只使用原廠所提供的電池與配件，以免造成無法預期的損壞，如果您未依照正確的程序使用本系統或連接不相容的配件，此行為將違反本機的保固條款並使保固自動失效，甚至可能危害您個人的安全。二、新手上路產品外觀介紹正面 -1-

1 充電指示燈 2 Find-目標快捷鍵按下以快速進入目標視窗 3 地圖縮小鍵顯示充電狀態縮小地圖 4 地圖放大鍵放大地圖 5 方向鍵 6 ESC 鍵 7 Menu 目錄 8 電源開關 9 觸控式螢幕按上下左右鍵以在螢幕上下左右移動或按壓中心點可執行選擇項目。退出目前操作回到主目錄視窗打開/關閉電源顯示系統狀態/利用手寫觸控筆在螢幕上直接點選項目或輸入資料背面 -2-

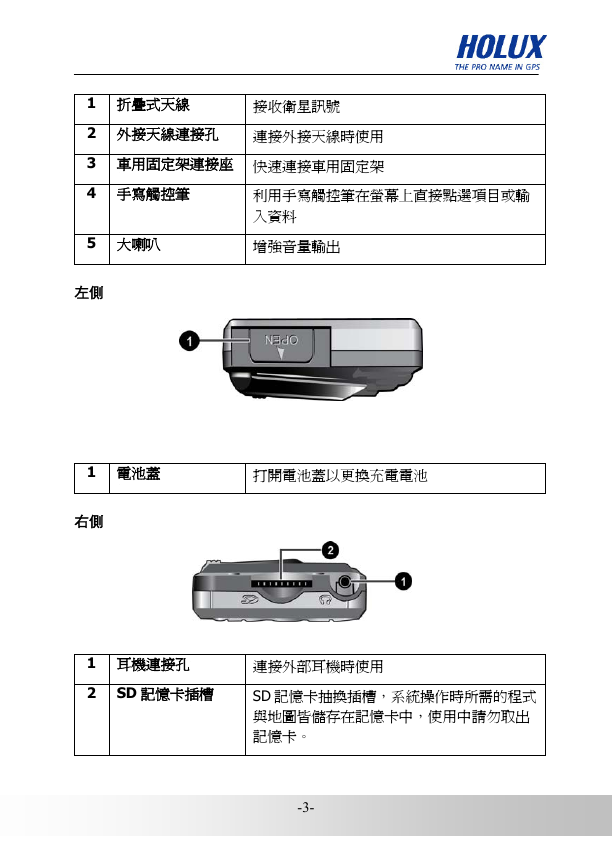

1 折疊式天線接收衛星訊號 2 外接天線連接孔連接外接天線時使用 3 車用固定架連接座快速連接車用固定架 4 手寫觸控筆利用手寫觸控筆在螢幕上直接點選項目或輸入資料 5 大喇叭增強音量輸出左側 1 電池蓋打開電池蓋以更換充電電池右側 1 耳機連接孔連接外部耳機時使用 2 SD 記憶卡插槽 SD 記憶卡抽換插槽，系統操作時所需的程式與地圖皆儲存在記憶卡中，使用中請勿取出記憶卡。 -3-

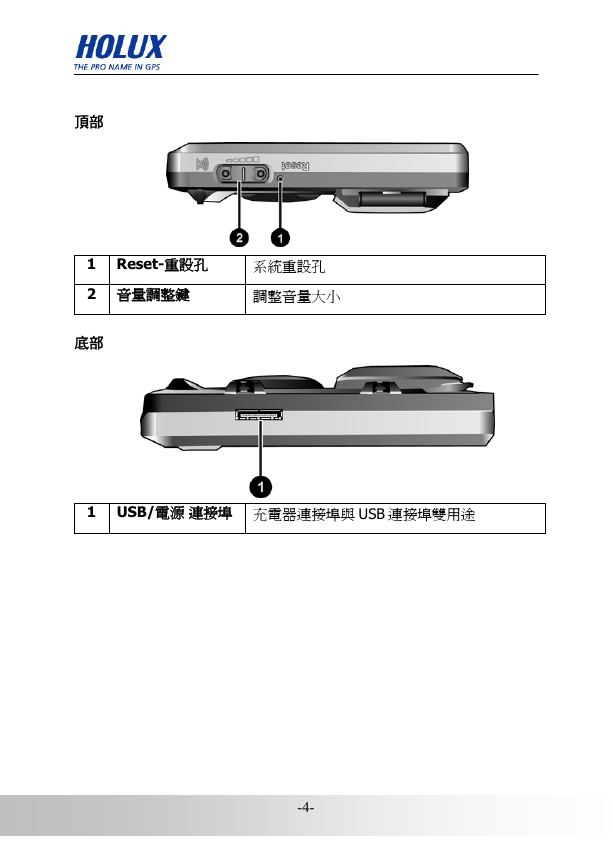

頂部 1 Reset-重設孔 2 音量調整鍵系統重設孔調整音量大小底部 1 USB/電源連接埠充電器連接埠與 USB 連接埠雙用途 -4-

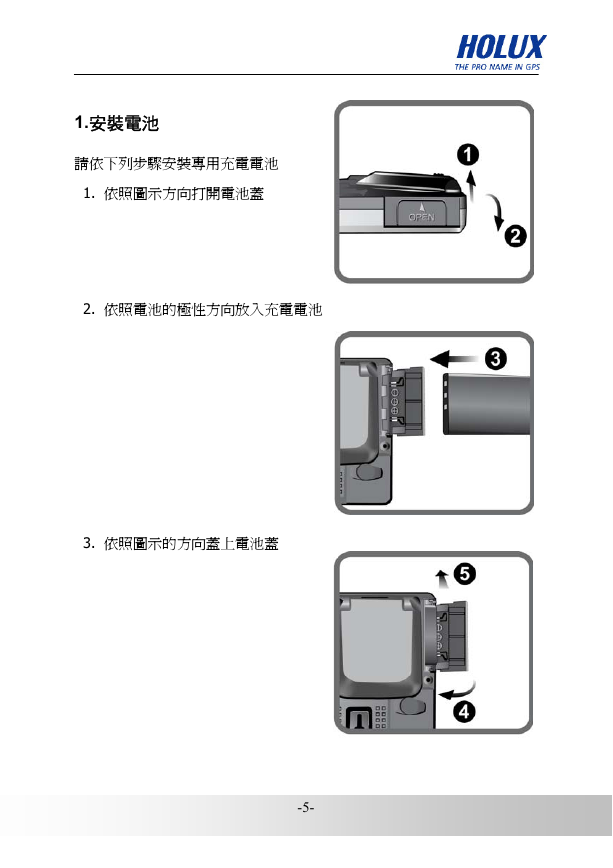

1.安裝電池請依下列步驟安裝專用充電電池 1. 依照圖示方向打開電池蓋 2. 依照電池的極性方向放入充電電池 3. 依照圖示的方向蓋上電池蓋 -5-

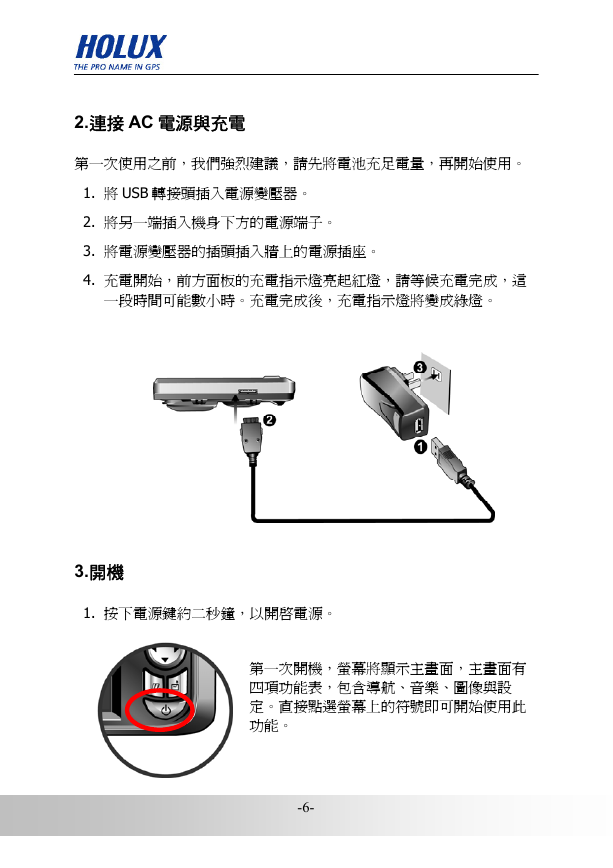

2.連接 AC 電源與充電第一次使用之前，我們強烈建議，請先將電池充足電量，再開始使用。 1. 將 USB 轉接頭插入電源變壓器。 2. 將另一端插入機身下方的電源端子。 3. 將電源變壓器的插頭插入牆上的電源插座。 4. 充電開始，前方面板的充電指示燈亮起紅燈，請等候充電完成，這一段時間可能數小時。充電完成後，充電指示燈將變成綠燈。 3.開機 1. 按下電源鍵約二秒鐘，以開啟電源。第一次開機，螢幕將顯示主畫面，主畫面有四項功能表，包含導航、音樂、圖像與設定。直接點選螢幕上的符號即可開始使用此功能。 -6-

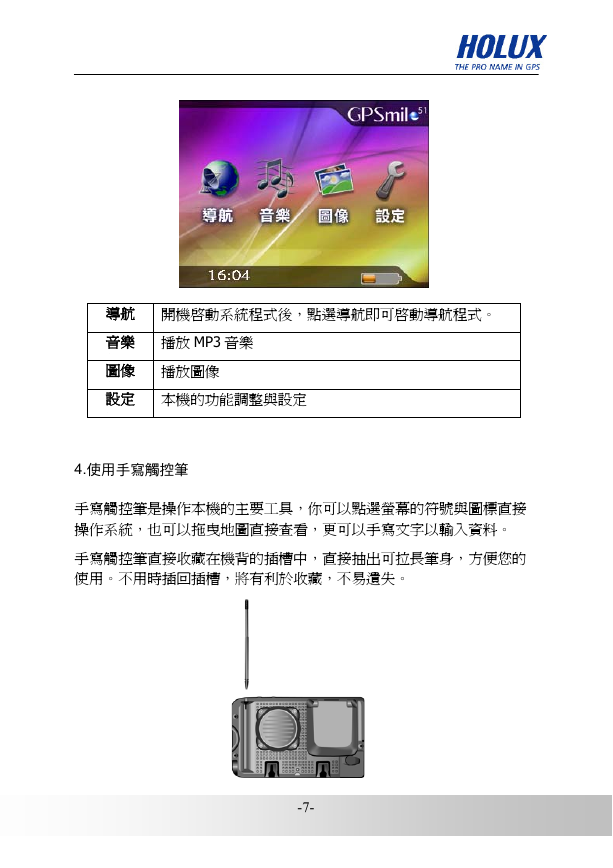

導航開機啟動系統程式後，點選導航即可啟動導航程式。音樂播放 MP3 音樂圖像播放圖像設定本機的功能調整與設定 4.使用手寫觸控筆手寫觸控筆是操作本機的主要工具，你可以點選螢幕的符號與圖標直接操作系統，也可以拖曳地圖直接查看，更可以手寫文字以輸入資料。手寫觸控筆直接收藏在機背的插槽中，直接抽出可拉長筆身，方便您的使用。不用時插回插槽，將有利於收藏，不易遺失。 -7-

手寫觸控筆的功能如下：點選：直接用筆尖點選螢幕上的符號項目，即可進入該功能。在地圖顯示狀態時，點選地圖上的標示或道路，顯示建物詳細名稱或路名。拖曳：用筆尖觸及螢幕後往一個方向拖動，即可挪動地圖直接尋找地標。點選並按住：在瀏覽地圖畫面中點選螢幕後停住不動約一秒，即可在此點設為目的、起始點、經過點進入導航。 5.使用 SD 記憶卡本機具備一個 SD 記憶卡插槽，您可以添購 SD(Secure Digital)自行擴充記憶卡容量。最大可支援到 1GB。插入記憶卡的方法如下圖所示，翻到機體背面，記憶卡的金屬接點這一面朝上往前插入插槽，壓到底，即可將記憶卡插入後就定位。在開機導航狀態下，請勿抽出 SD 卡；若不慎將 SD 卡取出，畫面會自動跳回系統話畫面或當機，請重新點選導航或 Reset 重新再進入導航！ ※注意，如 SD 記憶卡正反面錯誤時，即無法插入，請勿強制壓入，否則會造成卡槽或記憶卡損毀。 -8-
