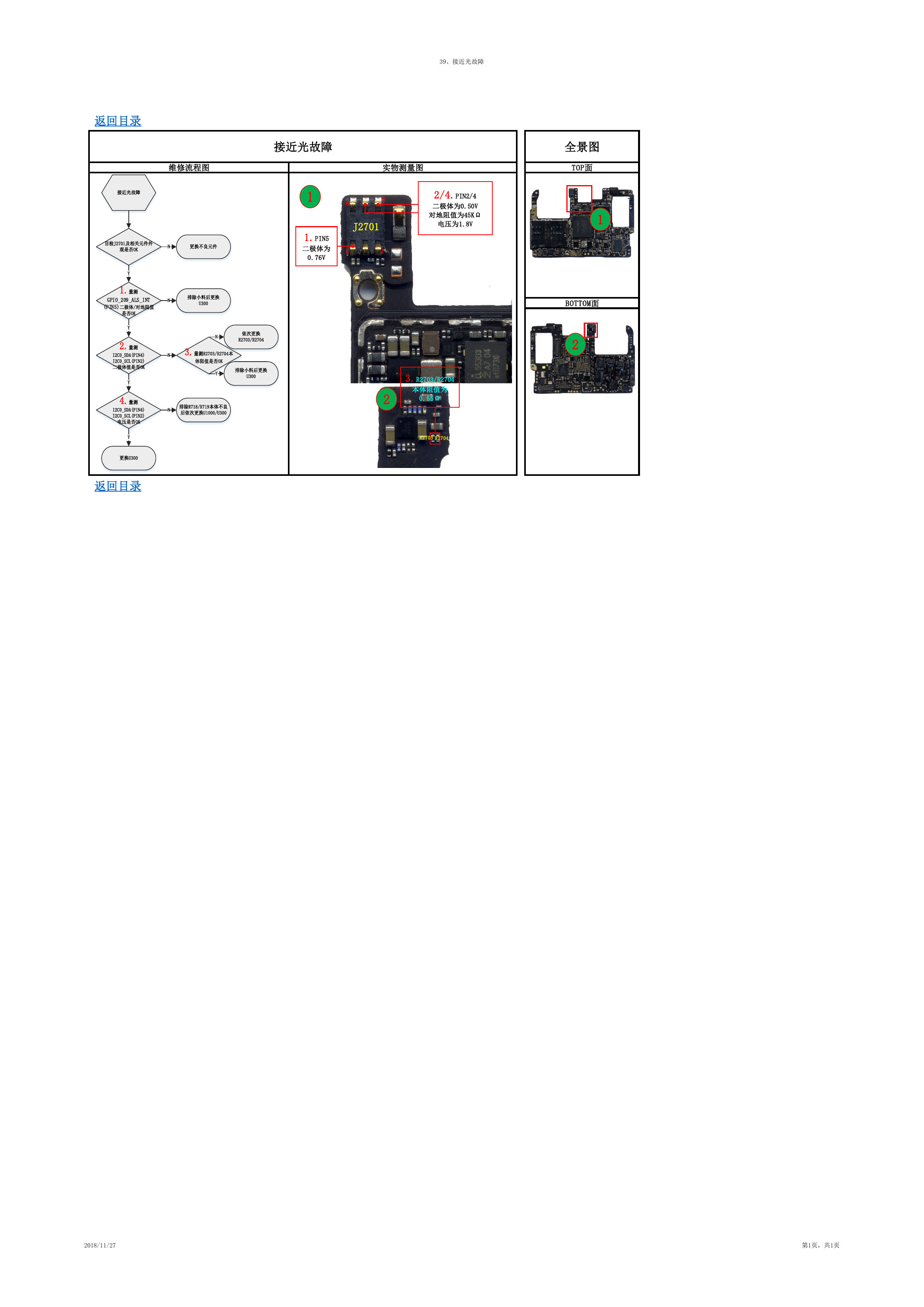

39、接近光故障 接近光故障 维修流程图 实物测量图 返回目录 接近光故障 目检J2701及相关元件外 观是否OK N 更换不良元件 Y 1.量测 GPIO_209_ALS_INT N (PIN5)二极体/对地阻值 排除小料后更换 U300 N 依次更换 R2703/R2704 3.量测R2703/R2704本 体阻值是否OK Y 排除小料后更换 U300 排除R718/R719本体不良 后依次更换U1000/U300 N N 是否OK Y 2.量测 I2C0_SDA(PIN4) I2C0_SCL(PIN2) 二极体值是否OK Y 4.量测 I2C0_SDA(PIN4) I2C0_SCL(PIN2) 电压是否OK Y 更换U300 返回目录 全景图 TOP面 1 BOTTOM面 2 1 1.PIN5 二极体为 0.76V 6 5 J2701 2 1 2/4.PIN2/4 二极体为0.50V 对地阻值为45KΩ 电压为1.8V 3.R2703/R2704 本体阻值为 0.55Ω 2 R2703 R2704 2018/11/27 第1页，共1页
