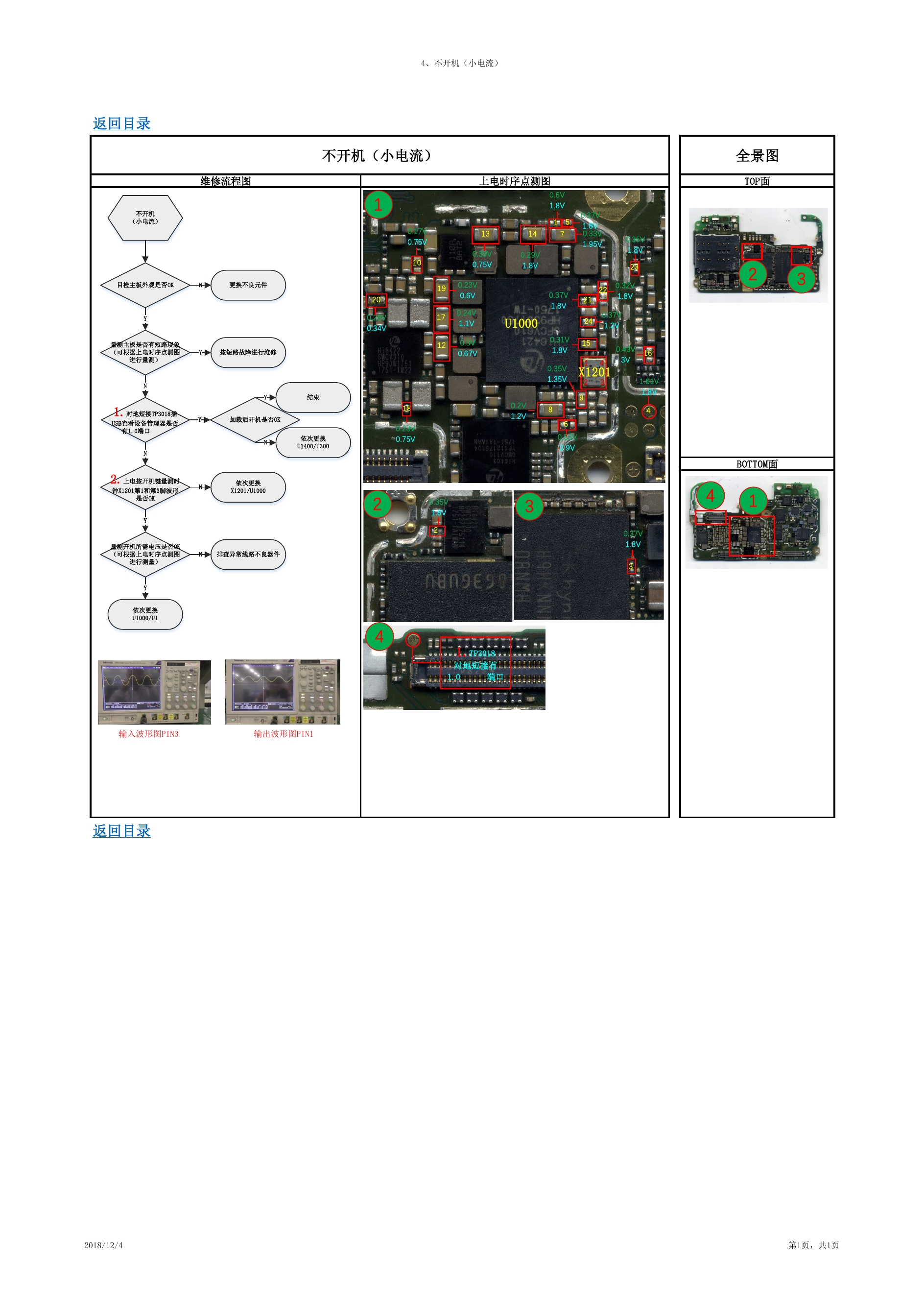

全景图 TOP面 2 3 BOTTOM面 4 1 0.37V 1.8V 0.33V 1.95V 0.35V 1.8V 23 22 0.32V 1.8V 0.37V 1.2V 21 24 15 4 1 X1201 2 3 0.43V 3V 16 1.61V 1.8V 4 0.37V 1.8V 3 4、不开机（小电流） 不开机（小电流） 维修流程图 上电时序点测图 返回目录 不开机 （小电流） 1 20 0.28V 0.34V 2 4 0.17V 0.75V 10 13 0.39V 0.75V 14 0.29V 1.8V 19 17 12 0.23V 0.6V 0.24V 1.1V 0.3V 0.67V U1000 0.6V 1.8V 1 5 7 0.37V 1.8V 0.31V 1.8V 0.35V 1.35V 18 0.23V 0.75V 0.2V 1.2V 8 9 6 0.53V 2.9V 0.35V 1.8V 2 3 1.TP3018 对地短接有 1.0 端口 目检主板外观是否OK N 更换不良元件 Y 量测主板是否有短路现象 （可根据上电时序点测图 进行量测） Y 按短路故障进行维修 N 1.对地短接TP3018插 USB查看设备管理器是否 有1.0端口 N Y 结束 Y 加载后开机是否OK N 依次更换 U1400/U300 2.上电按开机键量测时 钟X1201第1和第3脚波形 N 依次更换 X1201/U1000 是否OK Y 量测开机所需电压是否OK （可根据上电时序点测图 进行测量） N 排查异常线路不良器件 Y 依次更换 U1000/U1 输入波形图PIN3 输出波形图PIN1 返回目录 2018/12/4 第1页，共1页
