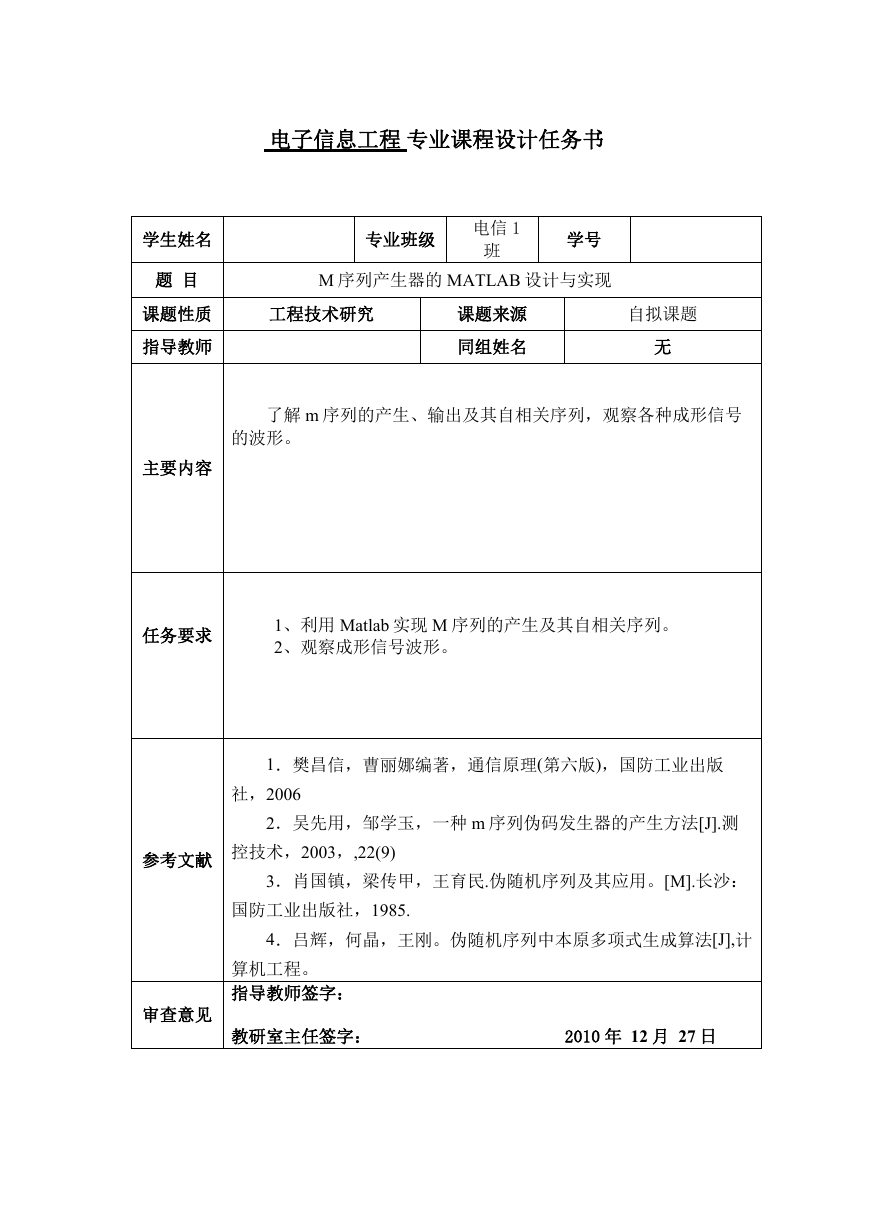

电子信息工程 专业课程设计任务书
学生姓名
题 目
专业班级
电信 1
班
学号
M 序列产生器的 MATLAB 设计与实现
课题性质
工程技术研究
指导教师
课题来源
同组姓名
自拟课题
无
了解 m 序列的产生、输出及其自相关序列,观察各种成形信号
的波形。
主要内容
任务要求
1、利用 Matlab 实现 M 序列的产生及其自相关序列。
2、观察成形信号波形。
1.樊昌信,曹丽娜编著,通信原理(第六版),国防工业出版
社,2006
2.吴先用,邹学玉,一种 m 序列伪码发生器的产生方法[J].测
参考文献
控技术,2003,,22(9)
3.肖国镇,梁传甲,王育民.伪随机序列及其应用。[M].长沙:
国防工业出版社,1985.
4.吕辉,何晶,王刚。伪随机序列中本原多项式生成算法[J],计
审查意见
算机工程。
指导教师签字:
教研室主任签字:
2010 年 12 月 27 日

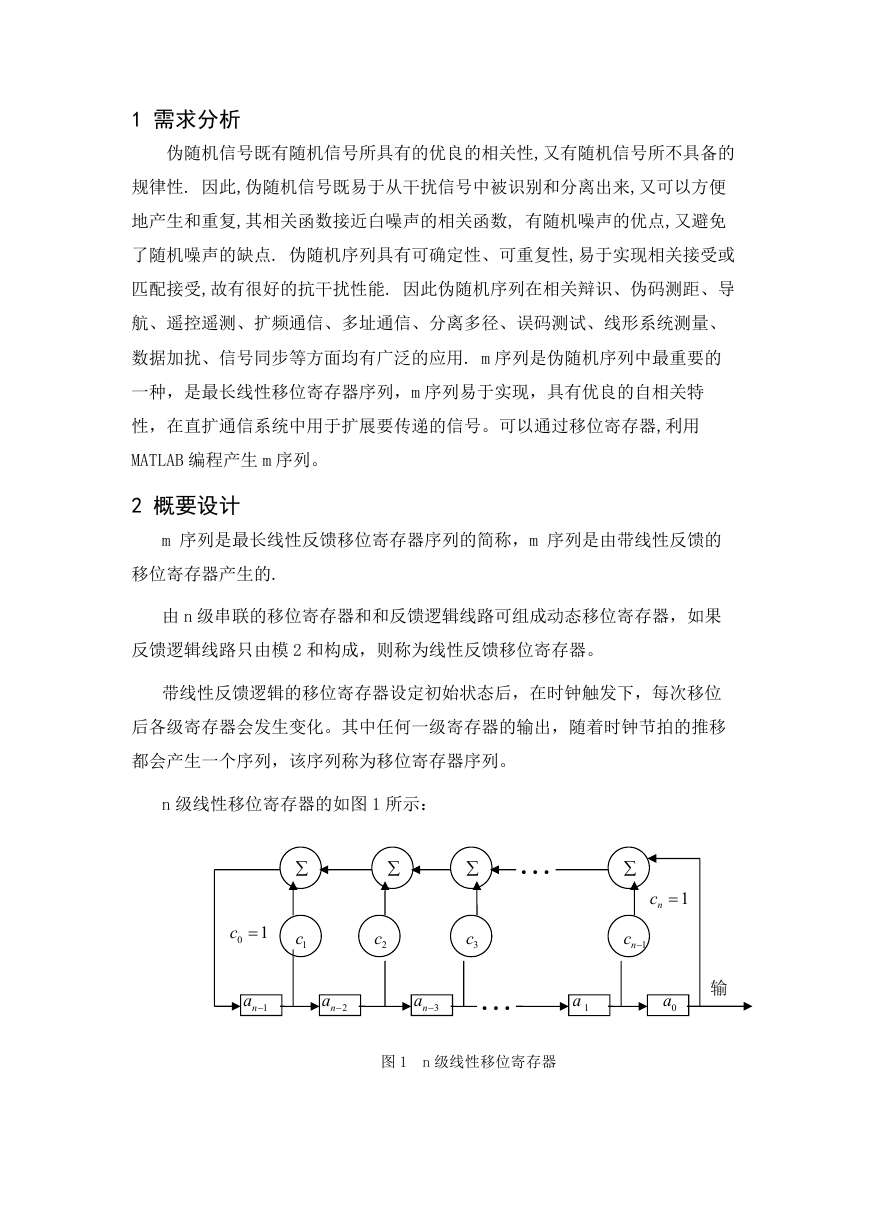

1 需求分析
伪随机信号既有随机信号所具有的优良的相关性,又有随机信号所不具备的
规律性. 因此,伪随机信号既易于从干扰信号中被识别和分离出来,又可以方便
地产生和重复,其相关函数接近白噪声的相关函数, 有随机噪声的优点,又避免
了随机噪声的缺点. 伪随机序列具有可确定性、可重复性,易于实现相关接受或
匹配接受,故有很好的抗干扰性能. 因此伪随机序列在相关辩识、伪码测距、导
航、遥控遥测、扩频通信、多址通信、分离多径、误码测试、线形系统测量、
数据加扰、信号同步等方面均有广泛的应用. m 序列是伪随机序列中最重要的
一种,是最长线性移位寄存器序列,m 序列易于实现,具有优良的自相关特
性,在直扩通信系统中用于扩展要传递的信号。可以通过移位寄存器,利用
MATLAB 编程产生 m 序列。
2 概要设计
m 序列是最长线性反馈移位寄存器序列的简称,m 序列是由带线性反馈的
移位寄存器产生的.
由 n 级串联的移位寄存器和和反馈逻辑线路可组成动态移位寄存器,如果
反馈逻辑线路只由模 2 和构成,则称为线性反馈移位寄存器。
带线性反馈逻辑的移位寄存器设定初始状态后,在时钟触发下,每次移位
后各级寄存器会发生变化。其中任何一级寄存器的输出,随着时钟节拍的推移
都会产生一个序列,该序列称为移位寄存器序列。
n 级线性移位寄存器的如图 1 所示:
1c
c
0
1
2c
3c
nc
1
1nc
1na
2na
3na
1a
0a
输
出
图 1
n 级线性移位寄存器
图中 iC 表示反馈线的两种可能连接方式, iC =1 表示连线接通,第 n-i 级输
出加入反馈中; iC =0 表示连接线断开,第 n-i 级输出未参加反馈。
因此,一般形式的线性反馈逻辑表达式为
a
C a
1
C a
2
2
将等式左面的 na 移至右面,并将
1
n
n
n
a
C a
0
n
0(
C a C
0
n
n
(mod 2)
C a
i n i
1
i
1)
代入上式,则上式可改写
n
为
定义一个与上式相对应的多项式
0
n
i
0
C a
1
i n
其中 x 的幂次表示元素的相应位置。式称为线性反馈移位寄存器的特征多
( )
F x
n
i
0
i
C x
i
项式,特征多项式与输出序列的周期有密切关系.当 F(x)满足下列三个条件
时,就一定能产生 m 序列:
(1) F(x)是不可约的,即不能再分解多项式;
(2) F(x)可整除 1px ,这里 2
1n
;
(3) F(x)不能整除 1qx ,这里 q

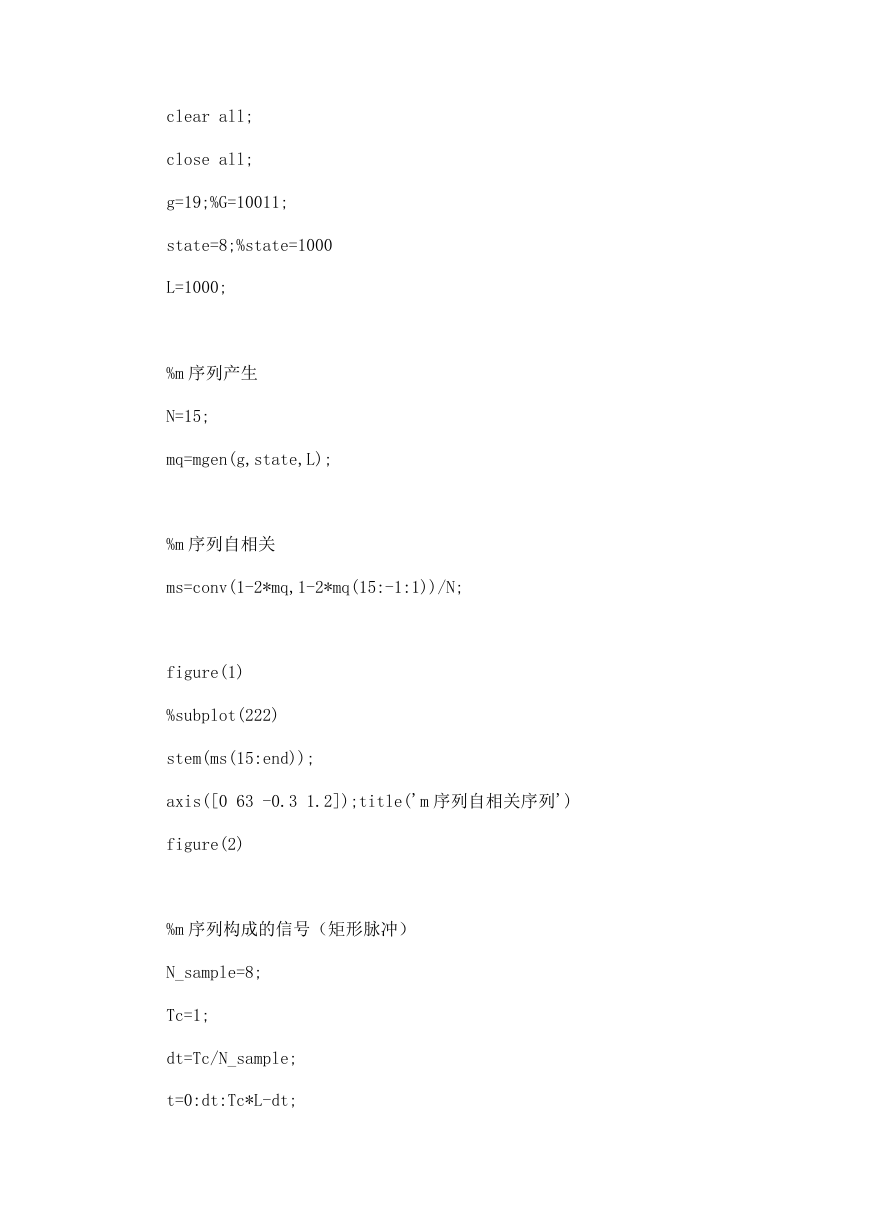

clear all;
close all;
g=19;%G=10011;
state=8;%state=1000
L=1000;
%m 序列产生
N=15;
mq=mgen(g,state,L);
%m 序列自相关
ms=conv(1-2*mq,1-2*mq(15:-1:1))/N;
figure(1)
%subplot(222)
stem(ms(15:end));
axis([0 63 -0.3 1.2]);title('m 序列自相关序列')
figure(2)
%m 序列构成的信号(矩形脉冲)
N_sample=8;
Tc=1;
dt=Tc/N_sample;
t=0:dt:Tc*L-dt;

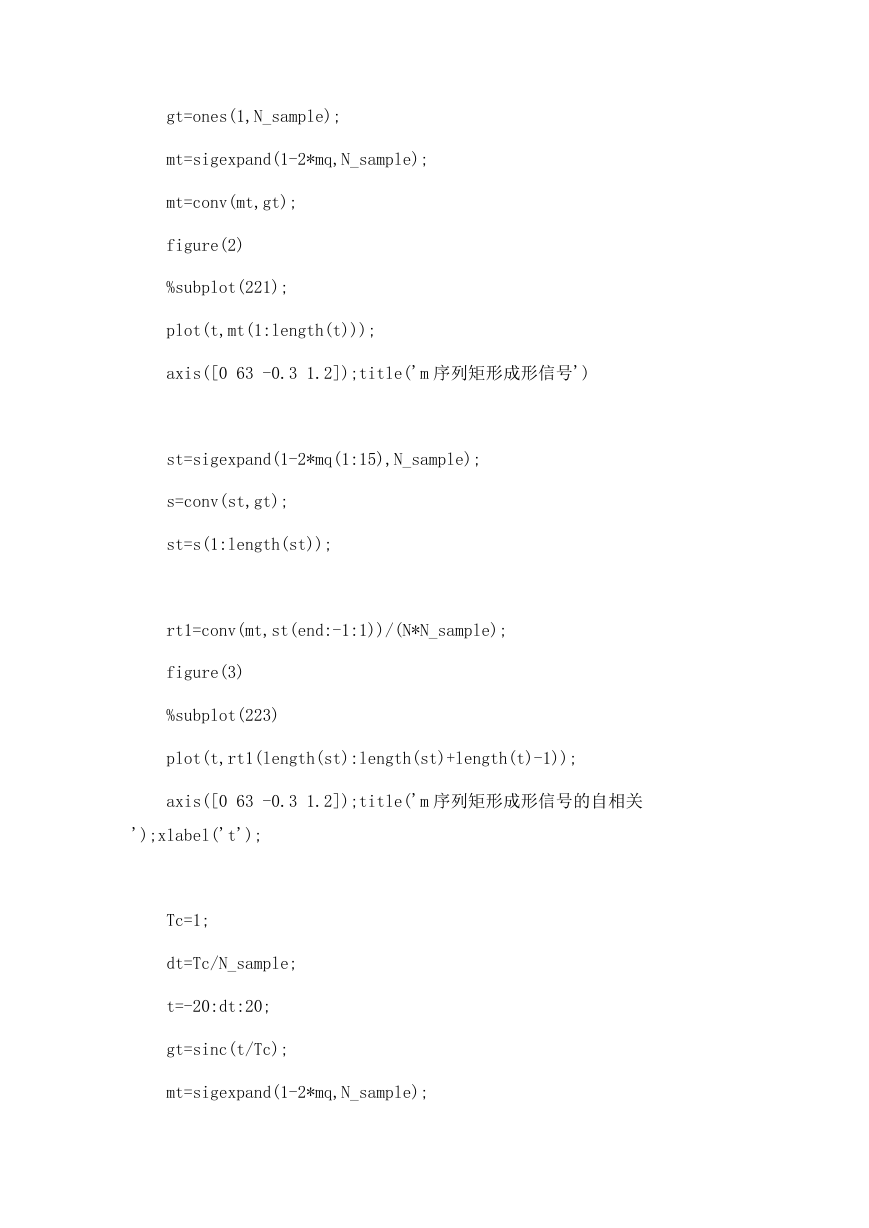

gt=ones(1,N_sample);
mt=sigexpand(1-2*mq,N_sample);
mt=conv(mt,gt);
figure(2)
%subplot(221);
plot(t,mt(1:length(t)));
axis([0 63 -0.3 1.2]);title('m 序列矩形成形信号')
st=sigexpand(1-2*mq(1:15),N_sample);
s=conv(st,gt);
st=s(1:length(st));
rt1=conv(mt,st(end:-1:1))/(N*N_sample);
figure(3)
%subplot(223)
plot(t,rt1(length(st):length(st)+length(t)-1));
axis([0 63 -0.3 1.2]);title('m 序列矩形成形信号的自相关
');xlabel('t');
Tc=1;
dt=Tc/N_sample;
t=-20:dt:20;
gt=sinc(t/Tc);
mt=sigexpand(1-2*mq,N_sample);

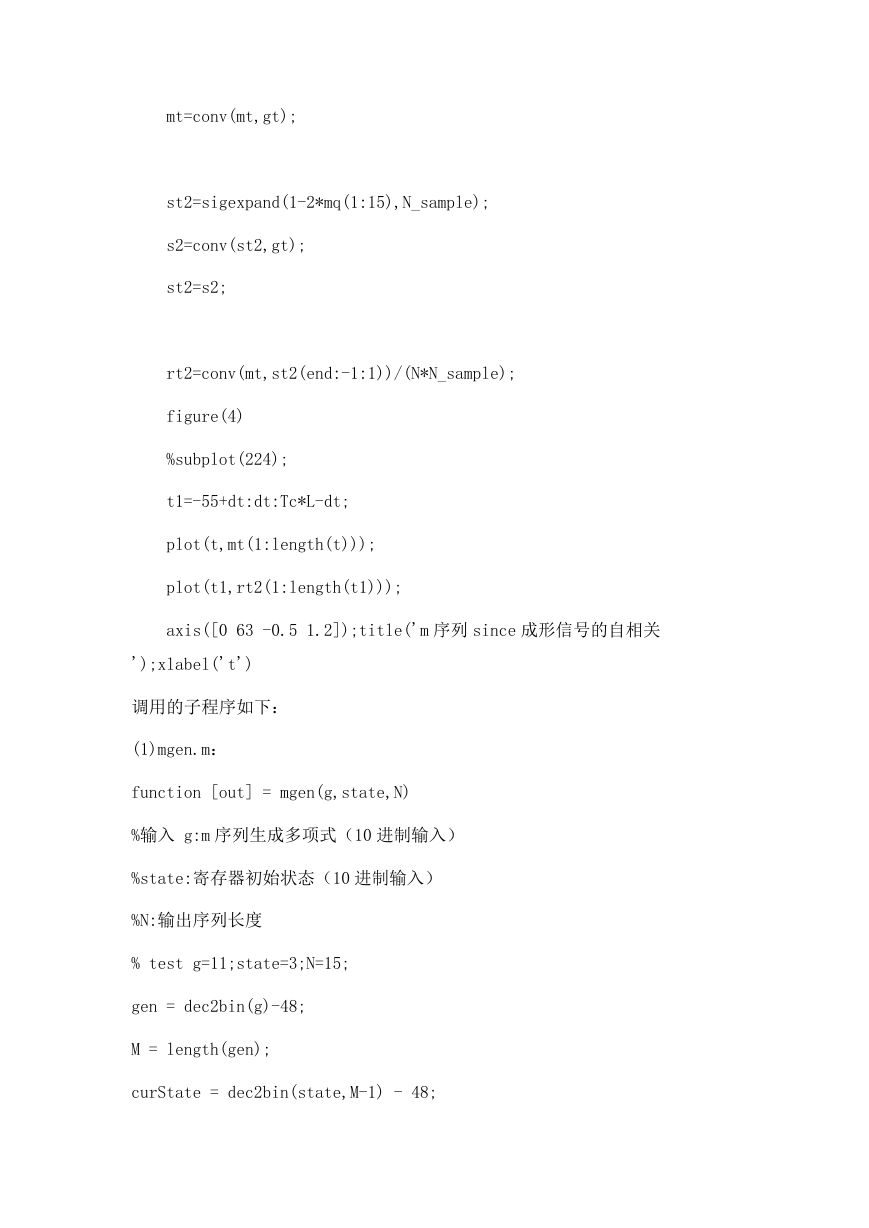

mt=conv(mt,gt);
st2=sigexpand(1-2*mq(1:15),N_sample);
s2=conv(st2,gt);
st2=s2;
rt2=conv(mt,st2(end:-1:1))/(N*N_sample);
figure(4)
%subplot(224);
t1=-55+dt:dt:Tc*L-dt;
plot(t,mt(1:length(t)));
plot(t1,rt2(1:length(t1)));
axis([0 63 -0.5 1.2]);title('m 序列 since 成形信号的自相关
');xlabel('t')
调用的子程序如下:
(1)mgen.m:
function [out] = mgen(g,state,N)
%输入 g:m 序列生成多项式(10 进制输入)
%state:寄存器初始状态(10 进制输入)
%N:输出序列长度
% test g=11;state=3;N=15;
gen = dec2bin(g)-48;
M = length(gen);
curState = dec2bin(state,M-1) - 48;
for k =1:N
out(k) = curState(M-1);
a = rem(sum( gen(2:end).*curState),2);
curState = [a curState(1:M-2)];
end
(2)mseq.m
%m 序列发生器及其自相关 mseq.m
clear all;
close all;
g=19;%G=10011;
state=8;%state=1000
L=1000;
(3)sigexpand.m:
function [out] = sigexpand(d,M)
N = length(d);
out = zeros(M,N);
out(1,:)=d;
out = reshape(out,1,M*N);
6 调试分析
在调试程序中出现过以下问题:Undefined function or variable
'sigexpand'.后来查出是子程序定义和调用方面出的差错,经过修改,成功排
除了错误。
m 序列的输出波形在每次运行程序后不尽相同,这是由 m 序列特性决定
的,它是一种伪随机序列。
