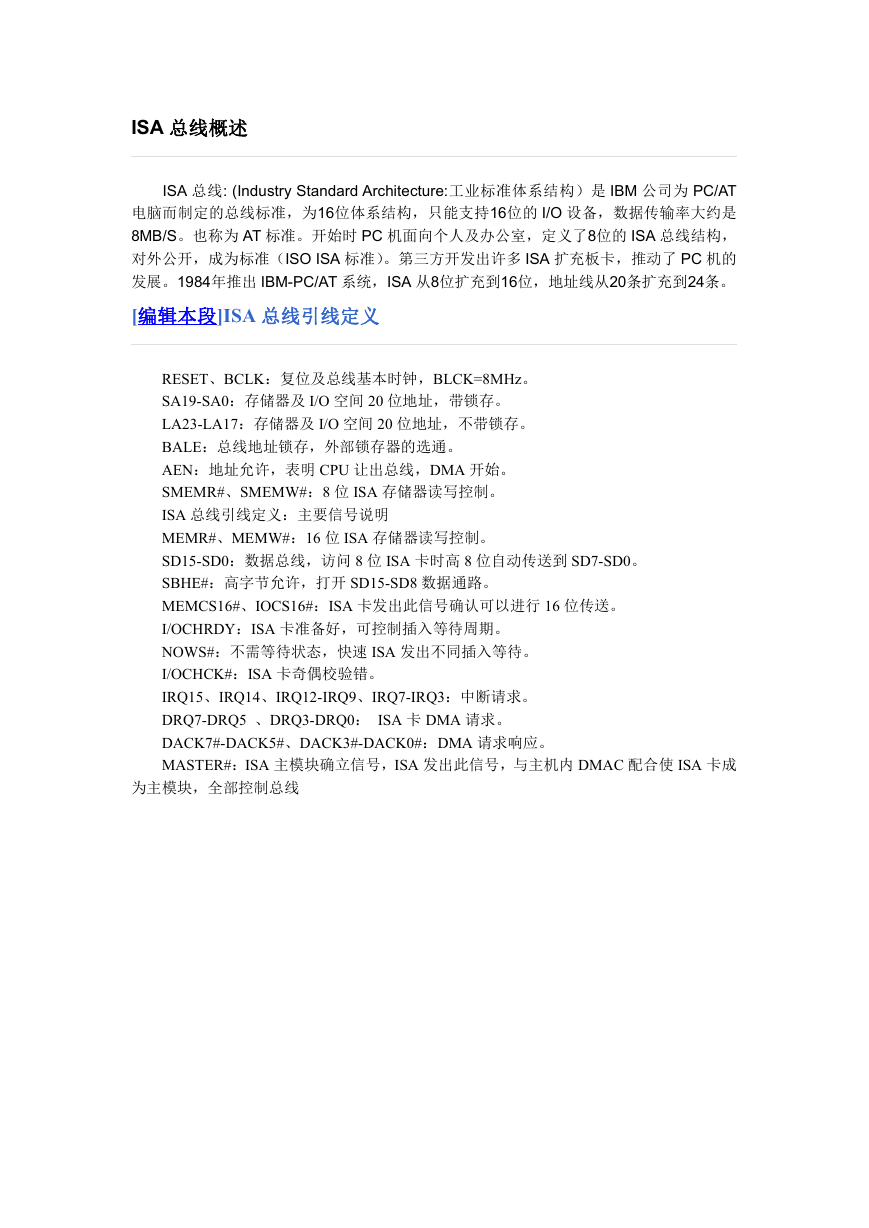

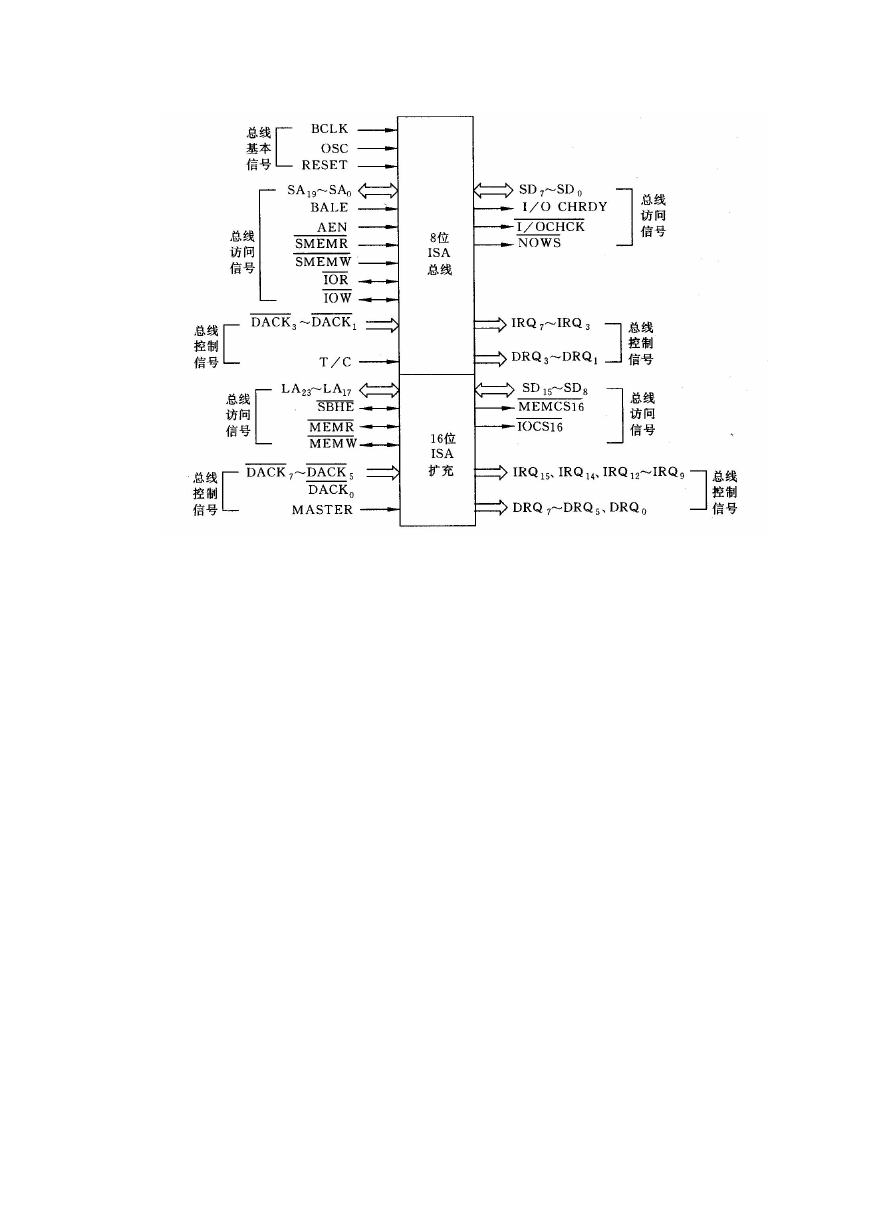

ISA 总线概述 ISA 总线: (Industry Standard Architecture:工业标准体系结构）是 IBM 公司为 PC/AT 电脑而制定的总线标准，为16位体系结构，只能支持16位的 I/O 设备，数据传输率大约是 8MB/S。也称为 AT 标准。开始时 PC 机面向个人及办公室，定义了8位的 ISA 总线结构， 对外公开，成为标准（ISO ISA 标准）。第三方开发出许多 ISA 扩充板卡，推动了 PC 机的 发展。1984年推出 IBM-PC/AT 系统，ISA 从8位扩充到16位，地址线从20条扩充到24条。 [编辑本段]ISA 总线引线定义 RESET、BCLK：复位及总线基本时钟，BLCK=8MHz。 SA19-SA0：存储器及 I/O 空间 20 位地址，带锁存。 LA23-LA17：存储器及 I/O 空间 20 位地址，不带锁存。 BALE：总线地址锁存，外部锁存器的选通。 AEN：地址允许，表明 CPU 让出总线，DMA 开始。 SMEMR#、SMEMW#：8 位 ISA 存储器读写控制。 ISA 总线引线定义：主要信号说明 MEMR#、MEMW#：16 位 ISA 存储器读写控制。 SD15-SD0：数据总线，访问 8 位 ISA 卡时高 8 位自动传送到 SD7-SD0。 SBHE#：高字节允许，打开 SD15-SD8 数据通路。 MEMCS16#、IOCS16#：ISA 卡发出此信号确认可以进行 16 位传送。 I/OCHRDY：ISA 卡准备好，可控制插入等待周期。 NOWS#：不需等待状态，快速 ISA 发出不同插入等待。 I/OCHCK#：ISA 卡奇偶校验错。 IRQ15、IRQ14、IRQ12-IRQ9、IRQ7-IRQ3：中断请求。 DRQ7-DRQ5 、DRQ3-DRQ0： ISA 卡 DMA 请求。 DACK7#-DACK5#、DACK3#-DACK0#：DMA 请求响应。 MASTER#：ISA 主模块确立信号，ISA 发出此信号，与主机内 DMAC 配合使 ISA 卡成 为主模块，全部控制总线
