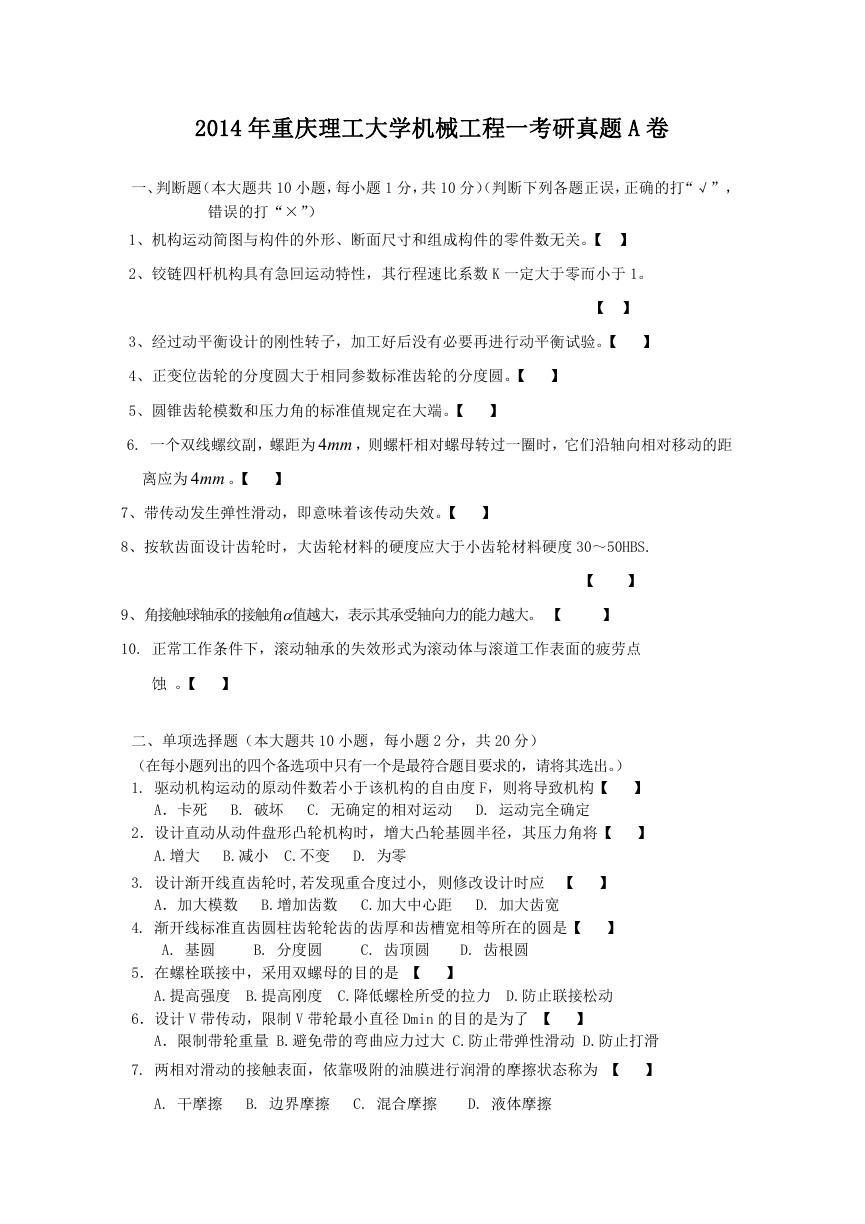

2014 年重庆理工大学机械工程一考研真题 A 卷一、判断题（本大题共 10 小题，每小题 1 分，共 10 分）（判断下列各题正误，正确的打“√”，错误的打“×”） 1、机构运动简图与构件的外形、断面尺寸和组成构件的零件数无关。【】 2、铰链四杆机构具有急回运动特性，其行程速比系数 K 一定大于零而小于 1。【】 3、经过动平衡设计的刚性转子，加工好后没有必要再进行动平衡试验。【】 4、正变位齿轮的分度圆大于相同参数标准齿轮的分度圆。【】 5、圆锥齿轮模数和压力角的标准值规定在大端。【】 6. 一个双线螺纹副，螺距为 mm4 ，则螺杆相对螺母转过一圈时，它们沿轴向相对移动的距离应为 mm4 。【】 7、带传动发生弹性滑动，即意味着该传动失效。【】 8、按软齿面设计齿轮时，大齿轮材料的硬度应大于小齿轮材料硬度 30～50HBS. 9、角接触球轴承的接触角值越大，表示其承受轴向力的能力越大。【】 10. 正常工作条件下，滚动轴承的失效形式为滚动体与滚道工作表面的疲劳点【】蚀。【】二、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其选出。） 1. 驱动机构运动的原动件数若小于该机构的自由度 F，则将导致机构【】 A．卡死 B. 破坏 C. 无确定的相对运动 D. 运动完全确定 2．设计直动从动件盘形凸轮机构时，增大凸轮基圆半径，其压力角将【】 A.增大 B.减小 C.不变 D. 为零 3. 设计渐开线直齿轮时,若发现重合度过小, 则修改设计时应【】 A．加大模数 B.增加齿数 C.加大中心距 D. 加大齿宽 4. 渐开线标准直齿圆柱齿轮轮齿的齿厚和齿槽宽相等所在的圆是【】 A. 基圆 B. 分度圆 C. 齿顶圆 D. 齿根圆 5．在螺栓联接中，采用双螺母的目的是【】 A.提高强度 B.提高刚度 C.降低螺栓所受的拉力 D.防止联接松动 6．设计 V 带传动，限制 V 带轮最小直径 Dmin 的目的是为了【】 A．限制带轮重量 B.避免带的弯曲应力过大 C.防止带弹性滑动 D.防止打滑 7. 两相对滑动的接触表面，依靠吸附的油膜进行润滑的摩擦状态称为【】 A. 干摩擦 B. 边界摩擦 C. 混合摩擦 D. 液体摩擦

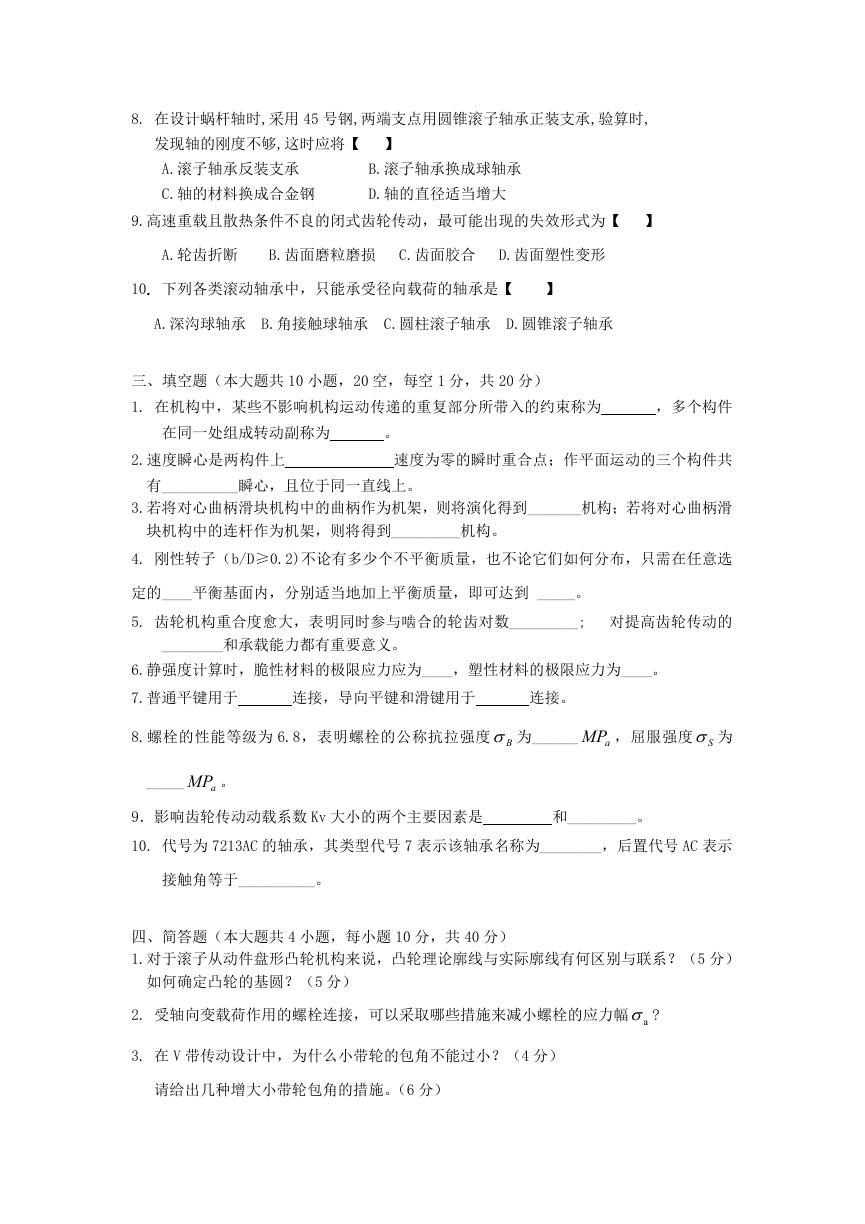

8. 在设计蜗杆轴时,采用 45 号钢,两端支点用圆锥滚子轴承正装支承,验算时, 发现轴的刚度不够,这时应将【】 A.滚子轴承反装支承 B.滚子轴承换成球轴承 C.轴的材料换成合金钢 D.轴的直径适当增大 9.高速重载且散热条件不良的闭式齿轮传动，最可能出现的失效形式为【】 A.轮齿折断 B.齿面磨粒磨损 C.齿面胶合 D.齿面塑性变形 10. 下列各类滚动轴承中，只能承受径向载荷的轴承是【】 A.深沟球轴承 B.角接触球轴承 C.圆柱滚子轴承 D.圆锥滚子轴承三、填空题（本大题共 10 小题，20 空，每空 1 分，共 20 分） 1. 在机构中，某些不影响机构运动传递的重复部分所带入的约束称为，多个构件在同一处组成转动副称为。 2.速度瞬心是两构件上速度为零的瞬时重合点；作平面运动的三个构件共有__________瞬心，且位于同一直线上。 3.若将对心曲柄滑块机构中的曲柄作为机架，则将演化得到_______机构；若将对心曲柄滑块机构中的连杆作为机架，则将得到_________机构。 4. 刚性转子（b/D≥0.2)不论有多少个不平衡质量，也不论它们如何分布，只需在任意选定的____平衡基面内，分别适当地加上平衡质量，即可达到 _____。 5. 齿轮机构重合度愈大，表明同时参与啮合的轮齿对数_________; 对提高齿轮传动的 ________和承载能力都有重要意义。 6.静强度计算时，脆性材料的极限应力应为____，塑性材料的极限应力为____。 7.普通平键用于连接，导向平键和滑键用于连接。 8.螺栓的性能等级为 6.8，表明螺栓的公称抗拉强度 B 为______ aMP ，屈服强度 S 为 _____ aMP 。 9．影响齿轮传动动载系数 Kv 大小的两个主要因素是和_________。 10. 代号为 7213AC 的轴承，其类型代号 7 表示该轴承名称为________，后置代号 AC 表示接触角等于__________。四、简答题（本大题共 4 小题，每小题 10 分，共 40 分） 1.对于滚子从动件盘形凸轮机构来说，凸轮理论廓线与实际廓线有何区别与联系？（5 分）如何确定凸轮的基圆？（5 分） 2. 受轴向变载荷作用的螺栓连接，可以采取哪些措施来减小螺栓的应力幅 a ? 3. 在 V 带传动设计中，为什么小带轮的包角不能过小？（4 分）请给出几种增大小带轮包角的措施。（6 分）

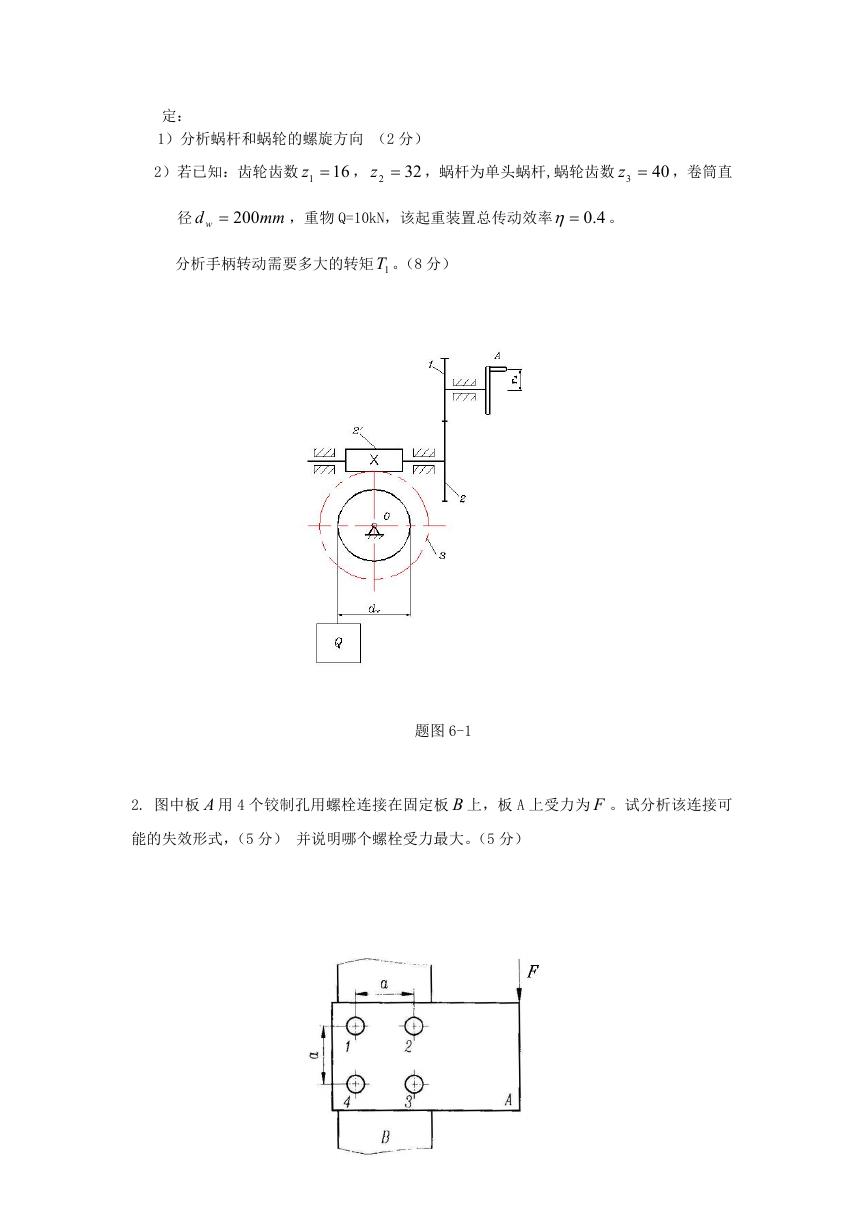

4.对于闭式齿轮传动，为了提高轮齿抗疲劳点蚀的能力，可采取哪些措施？五、计算题（本大题共 3 小题，每小题各 10 分，共 30 分） 1. 图示轮系，已知各轮齿数 z 1  z ' 2  20 ， z 2  z 3  40 ，试求: 1) 该轮系机构的自由度（4 分） 2）该轮系的传动比 Hi1 。（6 分）第 5-1 题图 2. 某液体搅拌器的 V 带传动，传递功率 z =3，安装时测得每根带的预紧力均为 0F 和松边拉力 2F 。 2.2 P N110 ，带的速度 kW ,带的根数。试计算带的有效拉力 eF 、紧边拉力 1F v 48.7 / sm 3.已知完全液体摩擦滑动轴承的宽度 B 45 mm , 轴颈直径 d 50 mm ，承载量系数 .2pC 086 ，试根据下表确定偏心率的值（保留小数点后面 3 位）。偏心率  宽径比 dB / 0.8 0.9 1.0 0.65 0.70 0.75 0.80 0.85 承载量系数 pC 1.199 1.538 1.965 2.754 4.053 1.371 1.745 2.248 3.067 4.459 1.528 1.929 2.469 3.372 4.808 六、综合分析题（本大题共 3 小题，每小题为 10 分，共 30 分） 1. 已知手动起重装置中手柄的转向如图示（箭头向上），欲提升重物 Q，试分析确

定： 1）分析蜗杆和蜗轮的螺旋方向（2 分） 2）若已知：齿轮齿数 1 z 16 ， 2 z 32 ，蜗杆为单头蜗杆,蜗轮齿数 3 z 40 ，卷筒直径 d w  200 mm ，重物 Q=10kN，该起重装置总传动效率 4.0 。分析手柄转动需要多大的转矩 1T 。（8 分）题图 6-1 2. 图中板 A 用 4 个铰制孔用螺栓连接在固定板 B 上，板 A 上受力为 F 。试分析该连接可能的失效形式，（5 分）并说明哪个螺栓受力最大。（5 分）

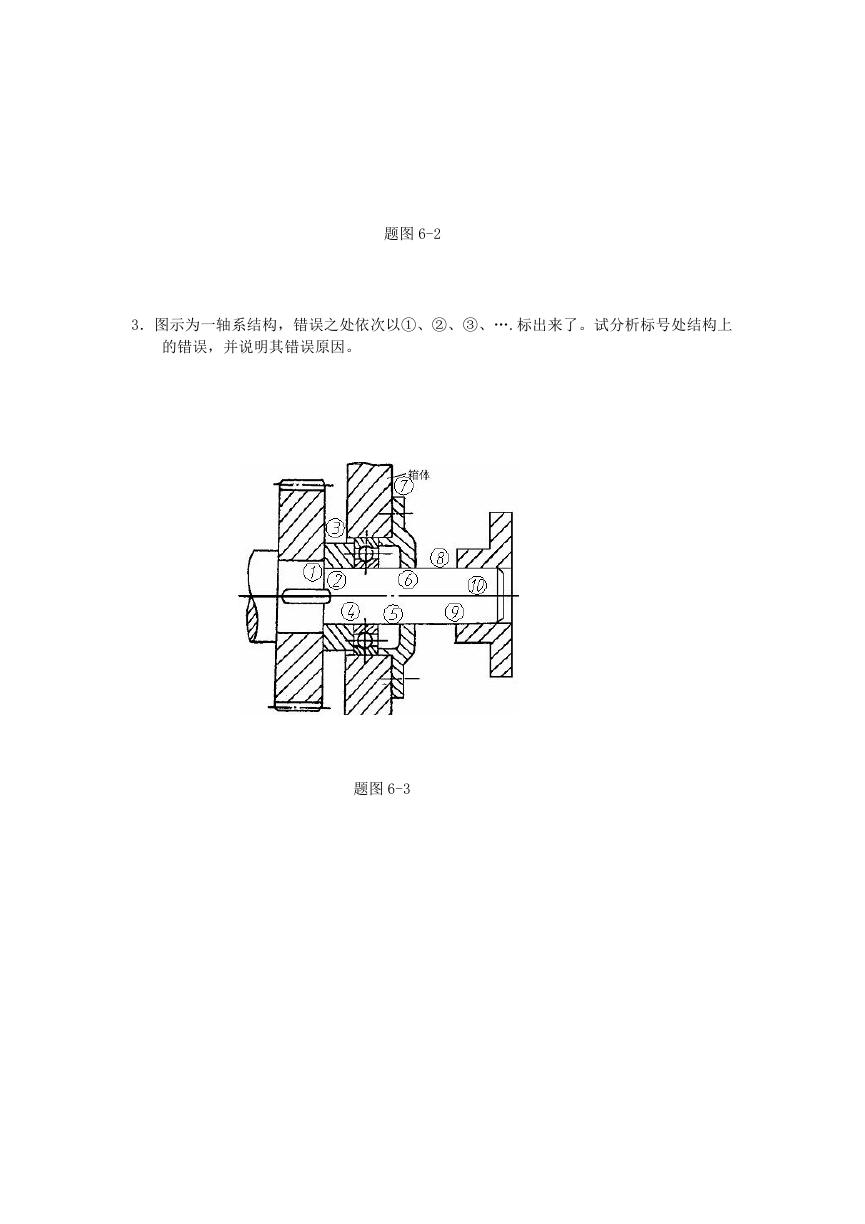

题图 6-2 3．图示为一轴系结构，错误之处依次以①、②、③、….标出来了。试分析标号处结构上的错误，并说明其错误原因。题图 6-3
