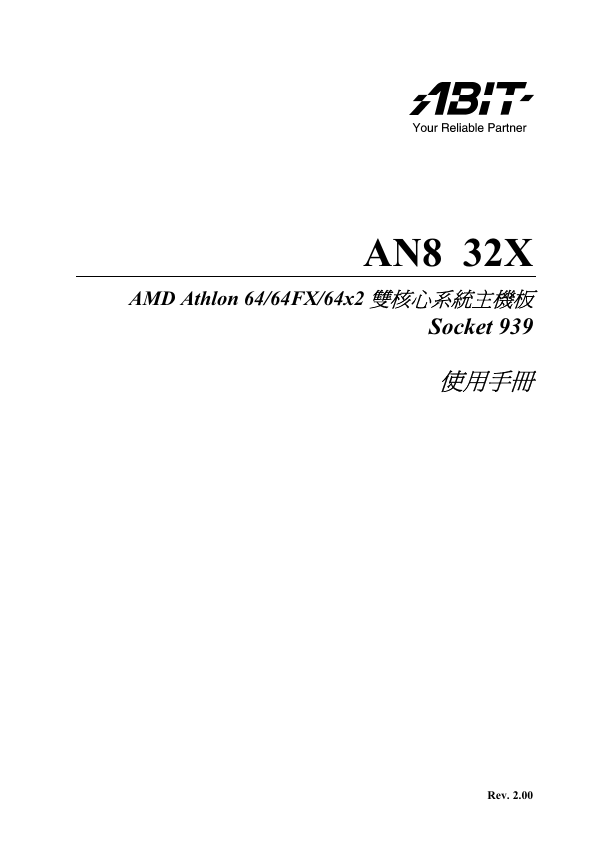

AN8 32X AMD Athlon 64/64FX/64x2 雙核心系統主機板 Socket 939 使用手冊 Rev. 2.00

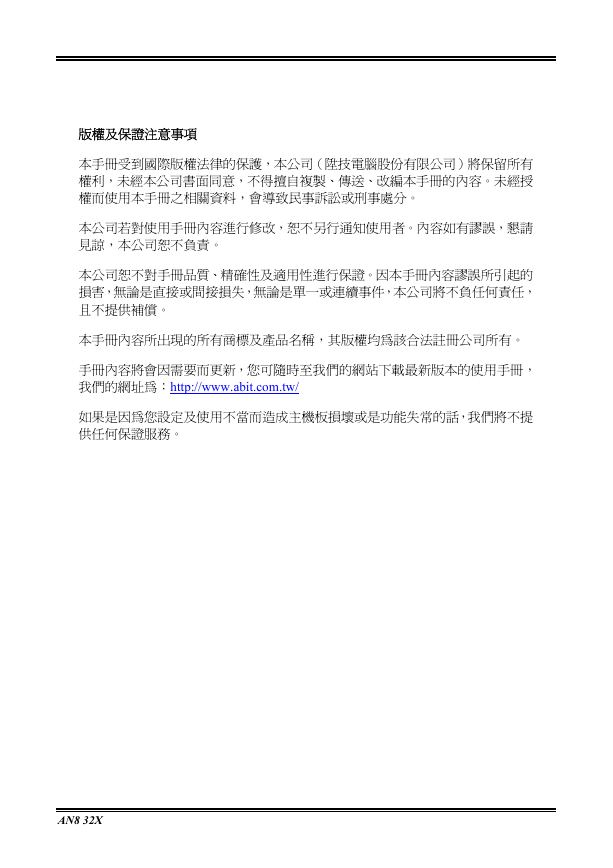

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 AN8 32X

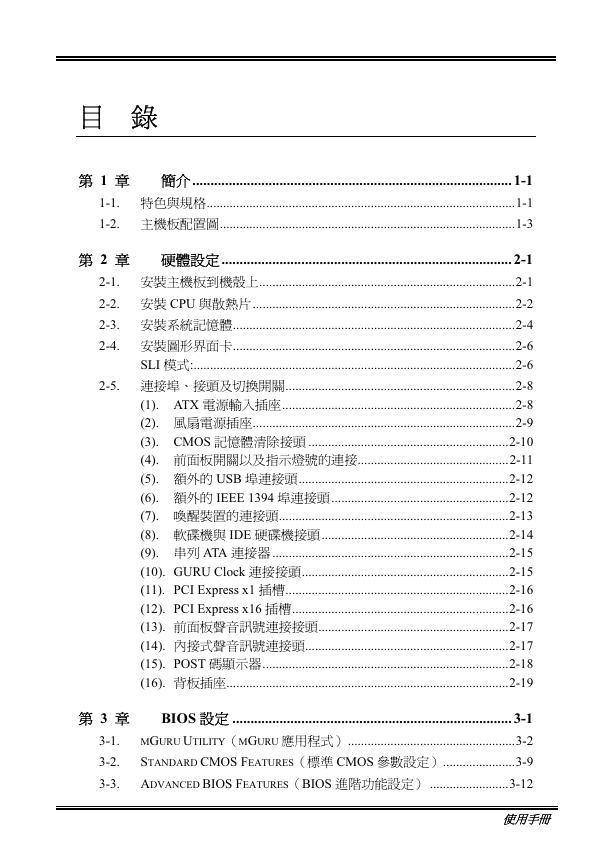

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 2-5. 安裝主機板到機殼上..............................................................................2-1 安裝 CPU 與散熱片 ................................................................................2-2 安裝系統記憶體......................................................................................2-4 安裝圖形界面卡......................................................................................2-6 SLI 模式:..................................................................................................2-6 (3). (4). (5). (1). (2). (6). (7). 連接埠、接頭及切換開關......................................................................2-8 ATX 電源輸入插座.......................................................................2-8 風扇電源插座................................................................................2-9 CMOS 記憶體清除接頭 .............................................................2-10 前面板開關以及指示燈號的連接..............................................2-11 額外的 USB 埠連接頭................................................................2-12 額外的 IEEE 1394 埠連接頭 ......................................................2-12 喚醒裝置的連接頭......................................................................2-13 軟碟機與 IDE 硬碟機接頭 .........................................................2-14 串列 ATA 連接器 ........................................................................2-15 GURU Clock 連接接頭...............................................................2-15 PCI Express x1 插槽....................................................................2-16 PCI Express x16 插槽..................................................................2-16 前面板聲音訊號連接接頭..........................................................2-17 內接式聲音訊號連接頭..............................................................2-17 POST 碼顯示器...........................................................................2-18 背板插座......................................................................................2-19 (16). (10). (12). (8). (9). (11). (13). (14). (15). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. ΜGURU UTILITY（ΜGURU 應用程式）...................................................3-2 STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-9 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ........................3-12 使用手冊

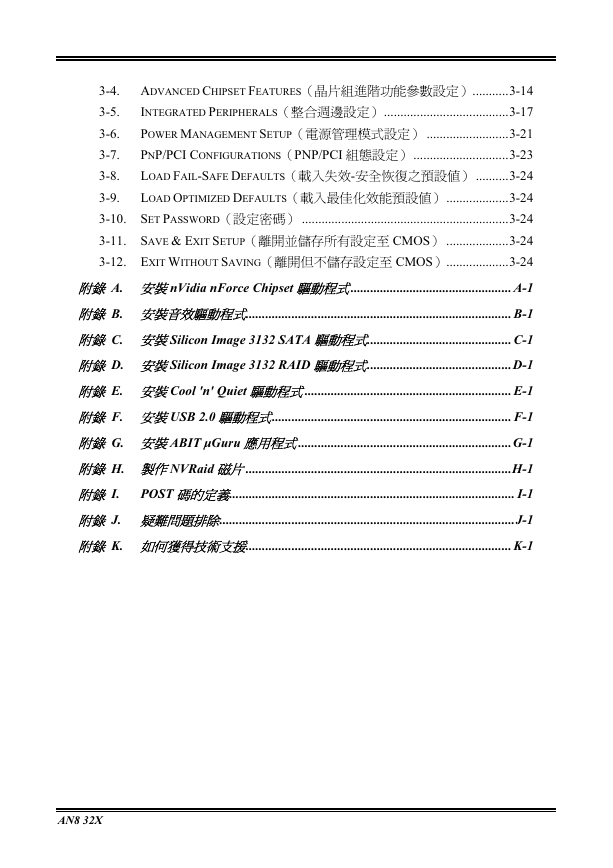

3-4. 3-5. 3-6. 3-7. 3-8. 3-9. ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-14 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-17 POWER MANAGEMENT SETUP（電源管理模式設定） .........................3-21 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-23 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-24 LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-24 3-10. SET PASSWORD（設定密碼） ...............................................................3-24 3-11. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-24 3-12. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-24 附錄 A. 安裝 nVidia nForce Chipset 驅動程式 ................................................. A-1 附錄 B. 安裝音效驅動程式................................................................................. B-1 附錄 C. 安裝 Silicon Image 3132 SATA 驅動程式............................................ C-1 附錄 D. 安裝 Silicon Image 3132 RAID 驅動程式............................................D-1 附錄 E. 安裝 Cool 'n' Quiet 驅動程式 ............................................................... E-1 附錄 F. 安裝 USB 2.0 驅動程式......................................................................... F-1 附錄 G. 安裝 ABIT µGuru 應用程式 .................................................................G-1 附錄 H. 製作 NVRaid 磁片 .................................................................................H-1 附錄 I. POST 碼的定義....................................................................................... I-1 附錄 J. 疑難問題排除..........................................................................................J-1 附錄 K. 如何獲得技術支援................................................................................. K-1 AN8 32X

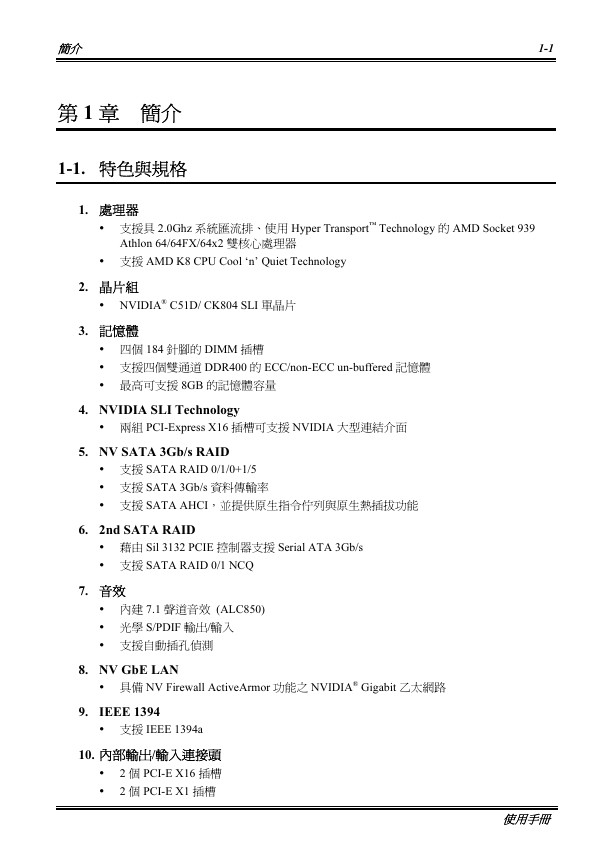

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. 處理器支援具 2.0Ghz 系統匯流排、使用 Hyper Transport™ Technology 的 AMD Socket 939 Athlon 64/64FX/64x2 雙核心處理器支援 AMD K8 CPU Cool ‘n’ Quiet Technology 2. 晶片組 NVIDIA® C51D/ CK804 SLI 單晶片 3. 記憶體四個 184 針腳的 DIMM 插槽支援四個雙通道 DDR400 的 ECC/non-ECC un-buffered 記憶體最高可支援 8GB 的記憶體容量 4. NVIDIA SLI Technology 兩組 PCI-Express X16 插槽可支援 NVIDIA 大型連結介面 5. NV SATA 3Gb/s RAID 支援 SATA RAID 0/1/0+1/5 支援 SATA 3Gb/s 資料傳輸率支援 SATA AHCI，並提供原生指令佇列與原生熱插拔功能 6. 2nd SATA RAID 藉由 Sil 3132 PCIE 控制器支援 Serial ATA 3Gb/s 支援 SATA RAID 0/1 NCQ 7. 音效內建 7.1 聲道音效 (ALC850) 光學 S/PDIF 輸出/輸入支援自動插孔偵測 8. NV GbE LAN 具備 NV Firewall ActiveArmor 功能之 NVIDIA® Gigabit 乙太網路 9. IEEE 1394 支援 IEEE 1394a 10. 內部輸出/輸入連接頭 2 個 PCI-E X16 插槽 2 個 PCI-E X1 插槽使用手冊

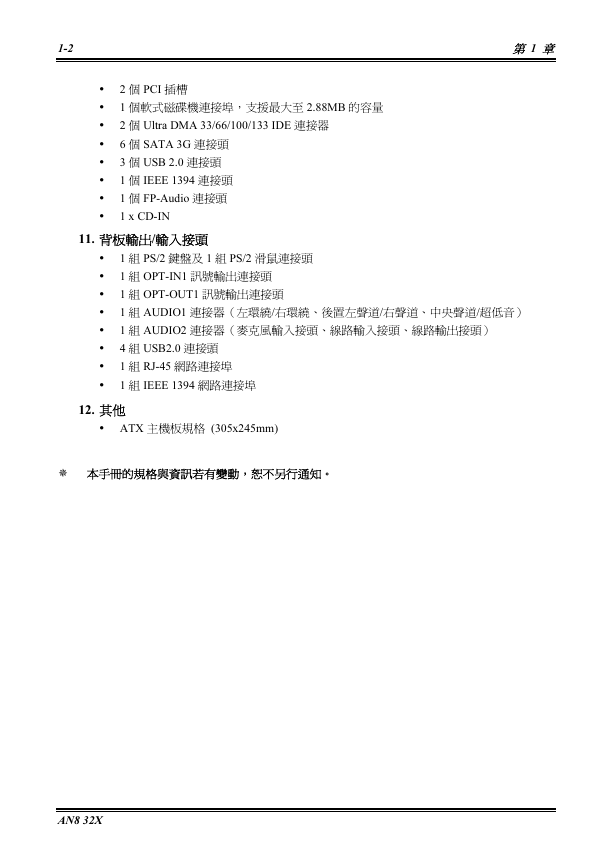

1-2 第 1 章 2 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra DMA 33/66/100/133 IDE 連接器 6 個 SATA 3G 連接頭 3 個 USB 2.0 連接頭 1 個 IEEE 1394 連接頭 1 個 FP-Audio 連接頭 1 x CD-IN 11. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組 OPT-IN1 訊號輸出連接頭 1 組 OPT-OUT1 訊號輸出連接頭 1 組 AUDIO1 連接器（左環繞/右環繞、後置左聲道/右聲道、中央聲道/超低音） 1 組 AUDIO2 連接器（麥克風輸入接頭、線路輸入接頭、線路輸出接頭） 4 組 USB2.0 連接頭 1 組 RJ-45 網路連接埠 1 組 IEEE 1394 網路連接埠 12. 其他 ATX 主機板規格 (305x245mm) 本手冊的規格與資訊若有變動，恕不另行通知。 AN8 32X

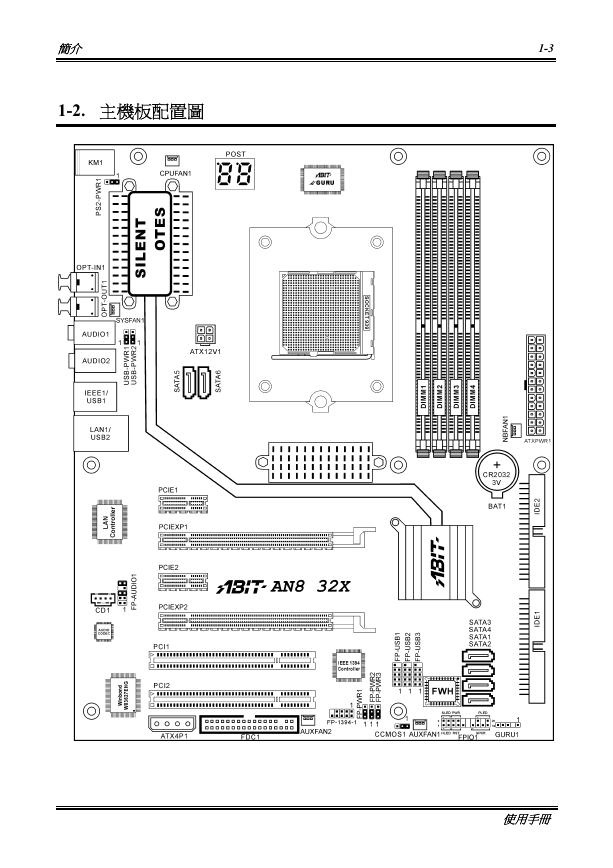

簡介 1-3 1-2. 主機板配置圖使用手冊

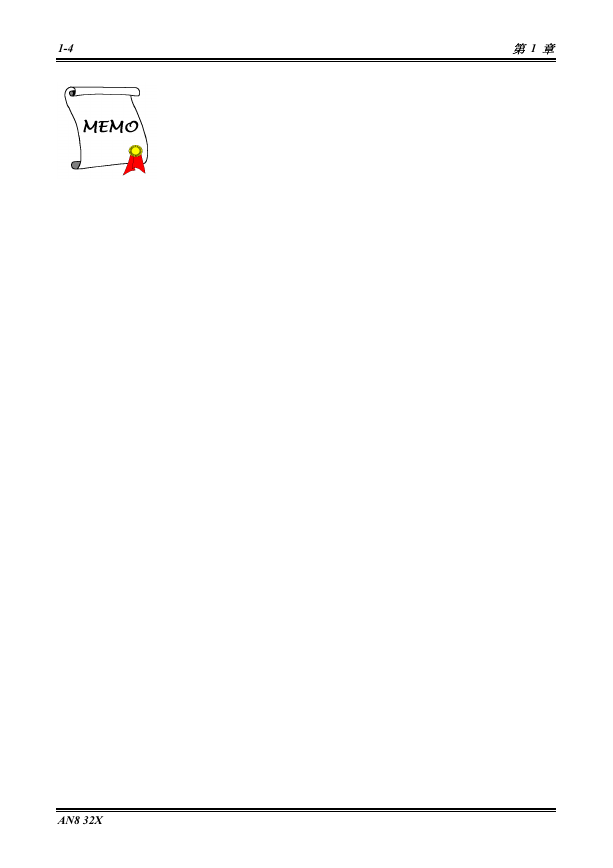

1-4 第 1 章 AN8 32X
