簡介

特色與規格

主機板配置圖 \(AN8 SLI\)

主機板配置圖 \(AN8 Ultra\)

主機板配置圖 \(AN8-3rd Eye/AN8\)

主機板配置圖 \(AN8 V2.0\)

主機板配置圖 \(AN8-V\)

硬體設定

安裝主機板到機殼上

安裝CPU與散熱片

安裝系統記憶體

表2-1. 有效的記憶體組態

表2-2. 支援AMD 939支接腳處理器的無緩衝記憶體模組

以NVIDIA SLI技術安裝兩張顯示卡 \(AN8 SLI\)

連接埠、接頭及切換開關

連接 S/PDIF：

以類比方式連接7.1聲道音響系統：

連接 S/PDIF：

以類比線連接5.1聲道音響系統：

BIOS設定

Esc:

↑↓← →:

F10:

μGuru Utility（μGuru應用程式）

Brand Name:

Frequency:

CPU Operating Speed:

User Define:

Voltage Control:

DDR Ref Voltage:

CPU Ref Voltage:

Power Cycle Statistics:

ABIT EQ:

ABIT EQ Beep Control:

CPU Temperature/System Temperature/PWM Temperature:

All Voltages:

CPU/NB/SYS/OTES1/OTES2/AUX FAN Speed:

CPU/NB/SYS/OTES1/OTES2/AUX FanEQ Control:

Standard CMOS Features（標準CMOS參數設定）

Date (mm:dd:yy):

Time (hh:mm:ss):

IDE HDD Auto-Detection:

IDE Channel 1 Master/Slave, IDE Channel 2 Master/Slave, IDE Channel 3 Master, IDE Channel 4 Master, IDE Channel 5 Master, IDE Channel 6 Master:

Access Mode:

Capacity:

Cylinder:

Head:

Precomp:

Landing Zone:

Sector:

Drive A & Drive B:

Video:

Halt On:

Base Memory:

Extended Memory:

Total Memory:

Advanced BIOS Features（BIOS進階功能設定）

Removable Device Priority:

Hard Disk Boot Priority:

CD-ROM Boot Priority:

First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device:

Swap Floppy Drive:

Boot Up Floppy Seek:

Boot Up NumLock Status:

Security Option:

MPS Version Ctrl For OS:

Delay For HDD (Secs):

Full Screen LOGO Show:

Disable unused PCI Clock:

Advanced Chipset Features（晶片組進階功能參數設定）

LDT Downstream Width:

HT Frequency:

DRAM Timing Selectable:

32 bit Dram Memory Hole:

MTRR mapping mode

SSE/SSE2 Instructions:

System BIOS Cacheable:

Integrated Peripherals（整合週邊設定）

USB Controller:

LAN Controller:

Onboard IDE-1 Controller / Onboard IDE-2 Controller:

IDE DMA transfer access:

Serial-ATA 1/Serial ATA 2:

SATA DMA transfer/SATA 2 DMA transfer:

IDE Prefetch Mode:

RAID Enable:

USB Park Mode:

USB TD Reads:

USB Periodic Data Reads:

USB Asyn Data Reads:

Onboard FDC Controller:

Init Display First:

Onboard IEEE1394 Controller:

Power Management Setup（電源管理模式設定）

ACPI Suspend Type:

Power Button Function:

WakeUp by PME# of PCI:

Wake-Up by OnChip LAN:

Wake-Up by Alarm:

Cool’n’Quiet Technology:

Power On Function:

Restore on AC Power Loss:

PnP/PCI Configurations（PNP/PCI組態設定）

Resources Controlled By:

PCI/VGA Palette Snoop:

PIRQ_0 Use IRQ No. ~ PIRQ 3 Use IRQ No.:

Maximum Payload Size:

Load Fail-Safe Defaults（載入失效-安全恢復之預設值）

Load Optimized Defaults（載入最佳化效能預設值）

Set Password（設定密碼）

Save & Exit Setup（離開並儲存所有設定至CMOS）

Exit Without Saving（離開但不儲存設定至CMOS）

安裝nVidia nForce Chipset驅動程式

安裝音效驅動程式

安裝USB 2.0驅動程式

安裝AMD64 Processor驅動程式

安裝ABIT μGuru應用程式

AN8 NVRaid磁片

POST碼的定義

疑難問題排除

重點提示 ……

如何獲得技術支援

AN8 Series (AN8 SLI/AN8 Ultra/AN8-3rd Eye /AN8 V2.0/AN8/AN8-V) AMD Athlon 64/64FX 系統主機板 Socket 939 使用手冊 Rev. 1.04

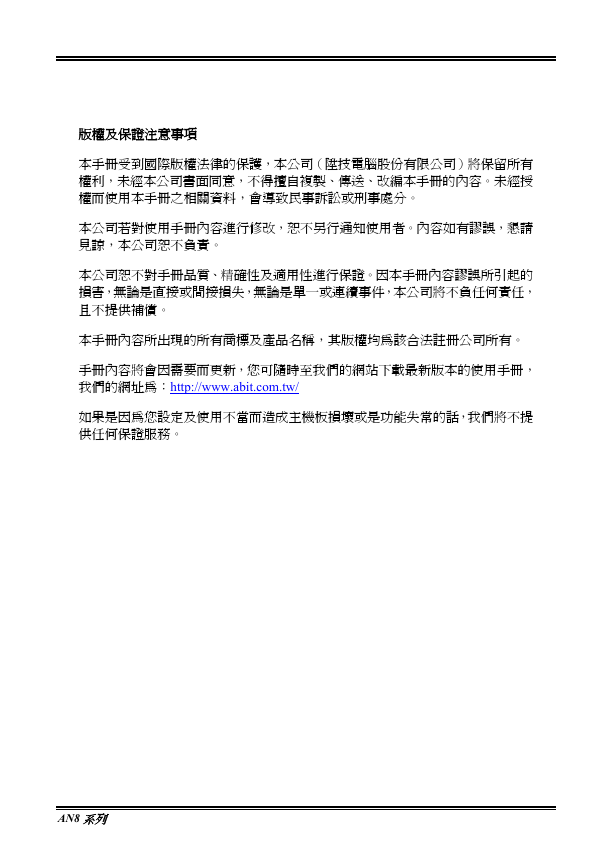

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 AN8 系列

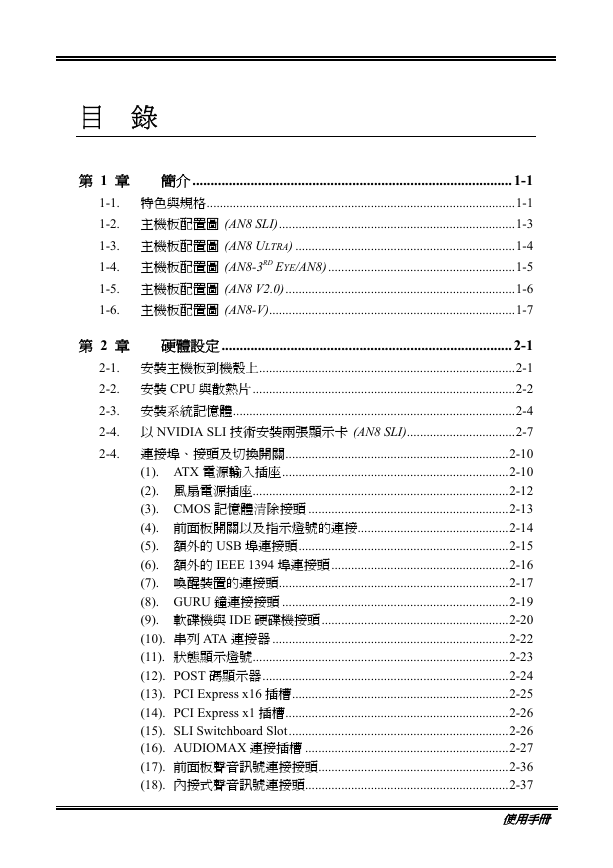

目錄第 1 章簡介 ........................................................................................1-1 1-1. 特色與規格..............................................................................................1-1 1-2. 主機板配置圖 (AN8 SLI)........................................................................1-3 1-3. 主機板配置圖 (AN8 ULTRA) ...................................................................1-4 1-4. 主機板配置圖 (AN8-3RD EYE/AN8).........................................................1-5 1-5. 主機板配置圖 (AN8 V2.0)......................................................................1-6 1-6. 主機板配置圖 (AN8-V)...........................................................................1-7 第 2 章硬體設定................................................................................2-1 2-1. 安裝主機板到機殼上..............................................................................2-1 2-2. 安裝 CPU 與散熱片................................................................................2-2 2-3. 安裝系統記憶體......................................................................................2-4 2-4. 以 NVIDIA SLI 技術安裝兩張顯示卡 (AN8 SLI).................................2-7 2-4. 連接埠、接頭及切換開關....................................................................2-10 (1). ATX 電源輸入插座.....................................................................2-10 (2). 風扇電源插座..............................................................................2-12 (3). CMOS 記憶體清除接頭 .............................................................2-13 (4). 前面板開關以及指示燈號的連接..............................................2-14 (5). 額外的 USB 埠連接頭................................................................2-15 (6). 額外的 IEEE 1394 埠連接頭......................................................2-16 (7). 喚醒裝置的連接頭......................................................................2-17 (8). GURU 鐘連接接頭 .....................................................................2-19 (9). 軟碟機與 IDE 硬碟機接頭.........................................................2-20 (10). 串列 ATA 連接器 ........................................................................2-22 (11). 狀態顯示燈號..............................................................................2-23 (12). POST 碼顯示器...........................................................................2-24 (13). PCI Express x16 插槽..................................................................2-25 (14). PCI Express x1 插槽....................................................................2-26 (15). SLI Switchboard Slot...................................................................2-26 (16). AUDIOMAX 連接插槽 ..............................................................2-27 (17). 前面板聲音訊號連接接頭..........................................................2-36 (18). 內接式聲音訊號連接頭..............................................................2-37 使用手冊

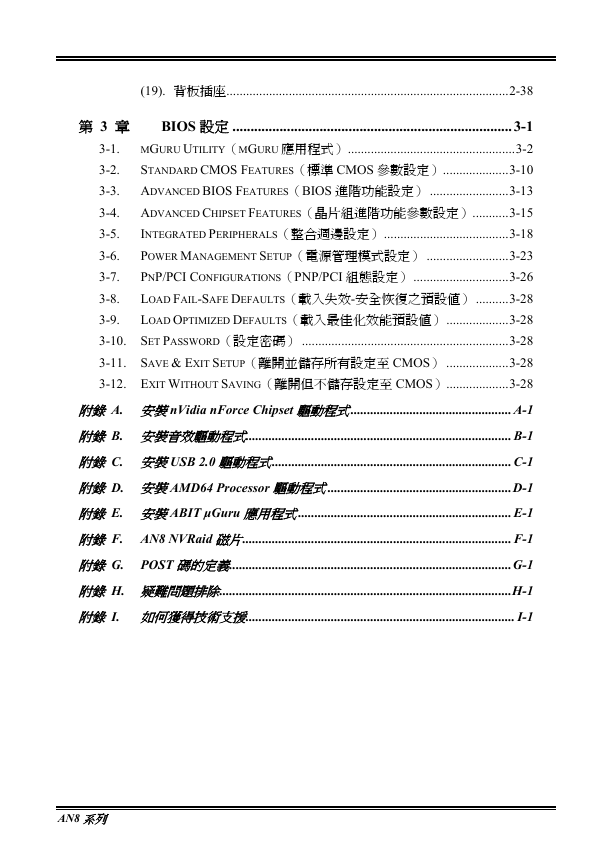

(19). 背板插座......................................................................................2-38 第 3 章 BIOS 設定 .............................................................................3-1 3-1. ΜGURU UTILITY（ΜGURU 應用程式）...................................................3-2 3-2. STANDARD CMOS FEATURES（標準 CMOS 參數設定）....................3-10 3-3. ADVANCED BIOS FEATURES（BIOS 進階功能設定） ........................3-13 3-4. ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-15 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-18 3-5. 3-6. POWER MANAGEMENT SETUP（電源管理模式設定） .........................3-23 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-26 3-7. LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-28 3-8. 3-9. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值）...................3-28 3-10. SET PASSWORD（設定密碼） ...............................................................3-28 3-11. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-28 3-12. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-28 附錄 A. 安裝nVidia nForce Chipset 驅動程式................................................. A-1 附錄 B. 安裝音效驅動程式................................................................................. B-1 附錄 C. 安裝USB 2.0 驅動程式......................................................................... C-1 附錄 D. 安裝AMD64 Processor 驅動程式........................................................D-1 附錄 E. 安裝ABIT Guru 應用程式................................................................. E-1 附錄 F. AN8 NVRaid 磁片.................................................................................. F-1 附錄 G. POST 碼的定義......................................................................................G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 AN8 系列

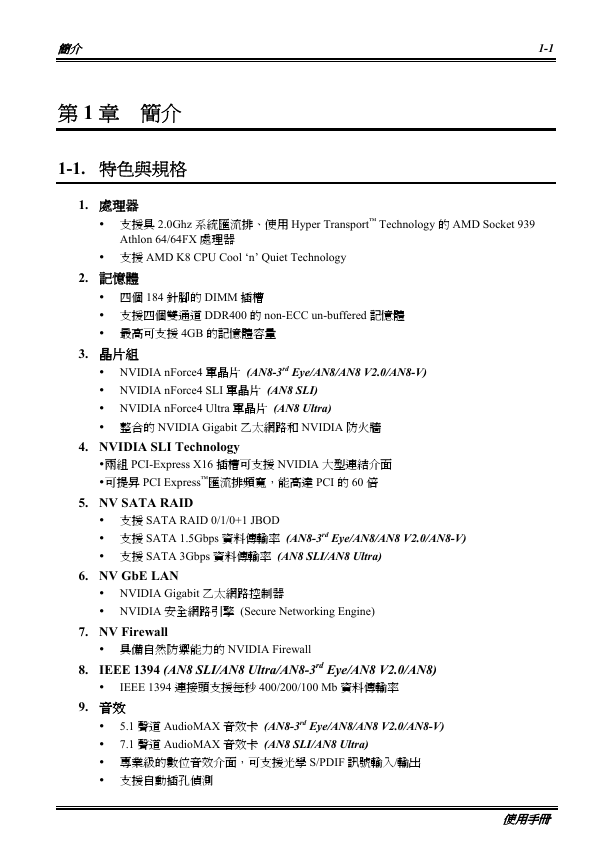

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. 處理器 ! 支援具 2.0Ghz 系統匯流排、使用 Hyper Transport Technology 的 AMD Socket 939 Athlon 64/64FX 處理器 ! 支援 AMD K8 CPU Cool n Quiet Technology 2. 記憶體 ! 四個 184 針腳的 DIMM 插槽 ! 支援四個雙通道 DDR400 的 non-ECC un-buffered 記憶體 ! 最高可支援 4GB 的記憶體容量 3. 晶片組 ! NVIDIA nForce4 單晶片 (AN8-3rd Eye/AN8/AN8 V2.0/AN8-V) ! NVIDIA nForce4 SLI 單晶片 (AN8 SLI) ! NVIDIA nForce4 Ultra 單晶片 (AN8 Ultra) ! 整合的 NVIDIA Gigabit 乙太網路和 NVIDIA 防火牆 4. NVIDIA SLI Technology ! 兩組 PCI-Express X16 插槽可支援 NVIDIA 大型連結介面 ! 可提昇 PCI Express匯流排頻寬，能高達 PCI 的 60 倍 5. NV SATA RAID ! 支援 SATA RAID 0/1/0+1 JBOD ! 支援 SATA 1.5Gbps 資料傳輸率 (AN8-3rd Eye/AN8/AN8 V2.0/AN8-V) ! 支援 SATA 3Gbps 資料傳輸率 (AN8 SLI/AN8 Ultra) 6. NV GbE LAN ! NVIDIA Gigabit 乙太網路控制器 ! NVIDIA 安全網路引擎 (Secure Networking Engine) 7. NV Firewall ! 具備自然防禦能力的 NVIDIA Firewall 8. IEEE 1394 (AN8 SLI/AN8 Ultra/AN8-3rd Eye/AN8 V2.0/AN8) ! IEEE 1394 連接頭支援每秒 400/200/100 Mb 資料傳輸率 9. 音效 ! 5.1 聲道 AudioMAX 音效卡 (AN8-3rd Eye/AN8/AN8 V2.0/AN8-V) ! 7.1 聲道 AudioMAX 音效卡 (AN8 SLI/AN8 Ultra) ! 專業級的數位音效介面，可支援光學 S/PDIF 訊號輸入/輸出 ! 支援自動插孔偵測使用手冊

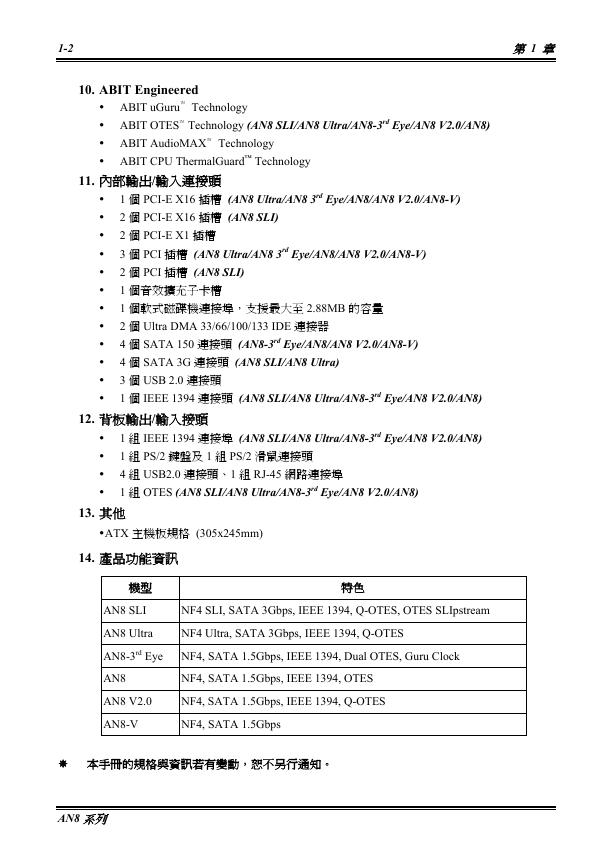

1-2 10. ABIT Engineered 第 1 章 ! ABIT uGuru Technology ! ABIT OTES Technology (AN8 SLI/AN8 Ultra/AN8-3rd Eye/AN8 V2.0/AN8) ! ABIT AudioMAX Technology ! ABIT CPU ThermalGuard Technology 11. 內部輸出/輸入連接頭 ! 1 個 PCI-E X16 插槽 (AN8 Ultra/AN8 3rd Eye/AN8/AN8 V2.0/AN8-V) ! 2 個 PCI-E X16 插槽 (AN8 SLI) ! 2 個 PCI-E X1 插槽 ! 3 個 PCI 插槽 (AN8 Ultra/AN8 3rd Eye/AN8/AN8 V2.0/AN8-V) ! 2 個 PCI 插槽 (AN8 SLI) ! 1 個音效擴充子卡槽 ! 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 ! 2 個 Ultra DMA 33/66/100/133 IDE 連接器 ! 4 個 SATA 150 連接頭 (AN8-3rd Eye/AN8/AN8 V2.0/AN8-V) ! 4 個 SATA 3G 連接頭 (AN8 SLI/AN8 Ultra) ! 3 個 USB 2.0 連接頭 ! 1 個 IEEE 1394 連接頭 (AN8 SLI/AN8 Ultra/AN8-3rd Eye/AN8 V2.0/AN8) 12. 背板輸出/輸入接頭 ! 1 組 IEEE 1394 連接埠 (AN8 SLI/AN8 Ultra/AN8-3rd Eye/AN8 V2.0/AN8) ! 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 ! 4 組 USB2.0 連接頭、1 組 RJ-45 網路連接埠 ! 1 組 OTES (AN8 SLI/AN8 Ultra/AN8-3rd Eye/AN8 V2.0/AN8) 13. 其他 ! ATX 主機板規格 (305x245mm) 14. 產品功能資訊機型特色 NF4 SLI, SATA 3Gbps, IEEE 1394, Q-OTES, OTES SLIpstream NF4 Ultra, SATA 3Gbps, IEEE 1394, Q-OTES AN8 SLI AN8 Ultra AN8-3rd Eye NF4, SATA 1.5Gbps, IEEE 1394, Dual OTES, Guru Clock AN8 AN8 V2.0 AN8-V NF4, SATA 1.5Gbps, IEEE 1394, OTES NF4, SATA 1.5Gbps, IEEE 1394, Q-OTES NF4, SATA 1.5Gbps # 本手冊的規格與資訊若有變動，恕不另行通知。 AN8 系列

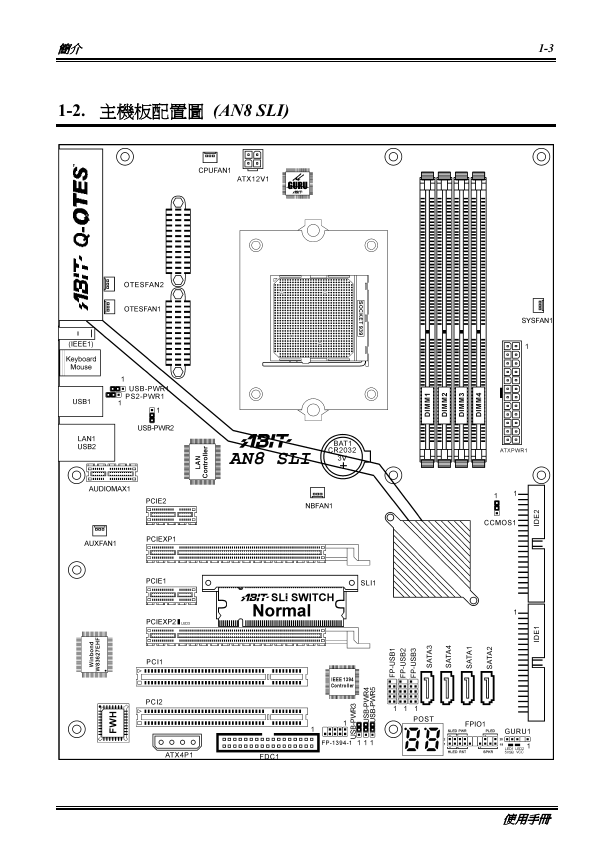

簡介 1-3 1-2. 主機板配置圖 (AN8 SLI) 使用手冊

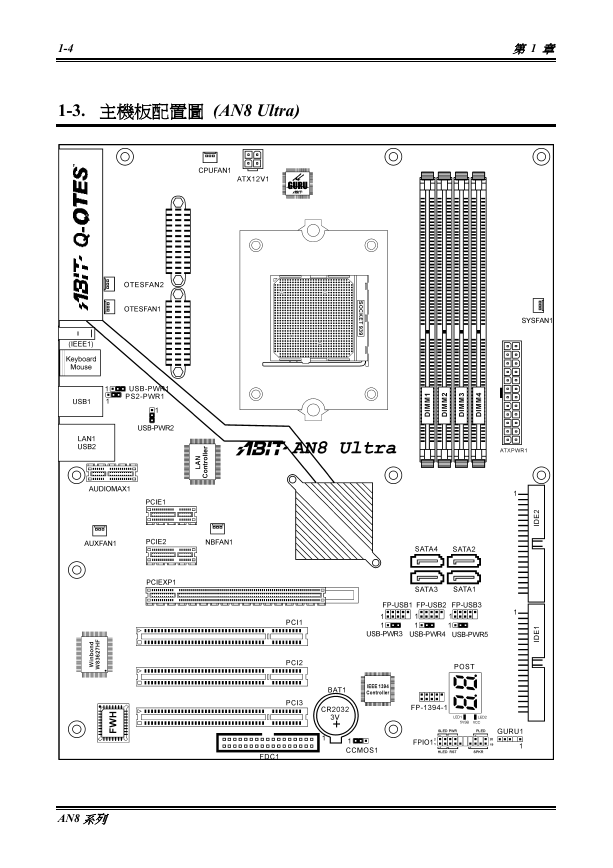

1-4 第 1 章 1-3. 主機板配置圖 (AN8 Ultra) AN8 系列
