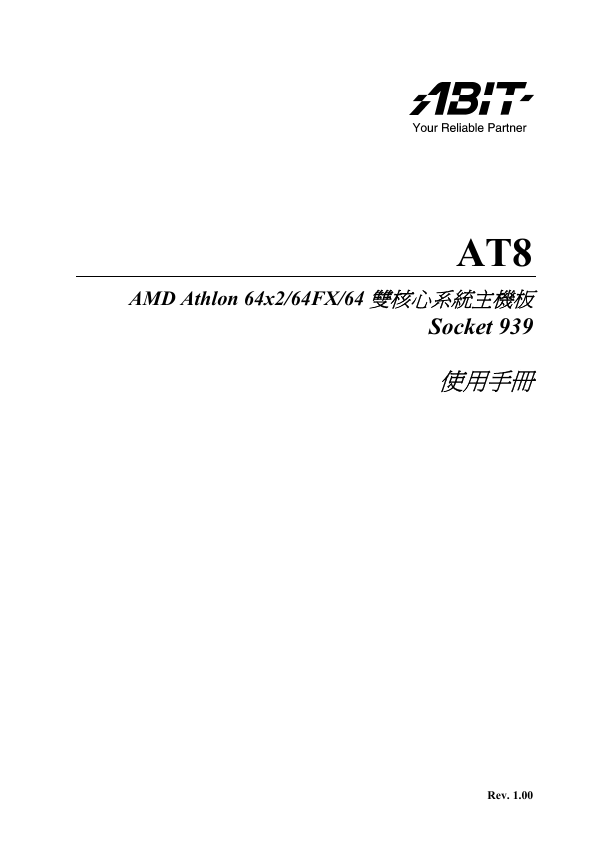

AT8 AMD Athlon 64x2/64FX/64 雙核心系統主機板 Socket 939 使用手冊 Rev. 1.00

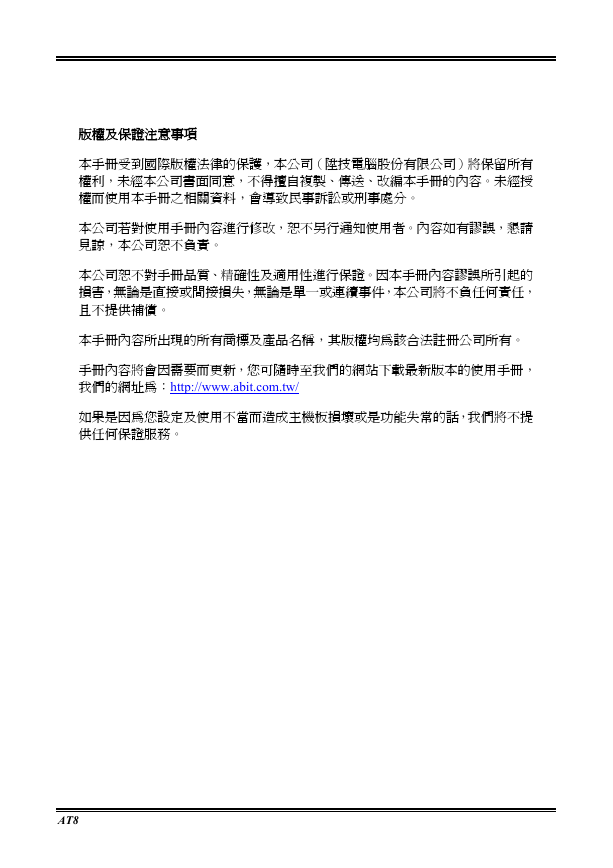

版權及保證注意事項 本手冊受到國際版權法律的保護,本公司(陞技電腦股份有限公司)將保留所有 權利,未經本公司書面同意,不得擅自複製、傳送、改編本手冊的內容。未經授 權而使用本手冊之相關資料,會導致民事訴訟或刑事處分。 本公司若對使用手冊內容進行修改,恕不另行通知使用者。內容如有謬誤,懇請 見諒,本公司恕不負責。 本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的 損害,無論是直接或間接損失,無論是單一或連續事件,本公司將不負任何責任, 且不提供補償。 本手冊內容所出現的所有商標及產品名稱,其版權均為該合法註冊公司所有。 手冊內容將會因需要而更新,您可隨時至我們的網站下載最新版本的使用手冊, 我們的網址為:http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話,我們將不提 供任何保證服務。 AT8

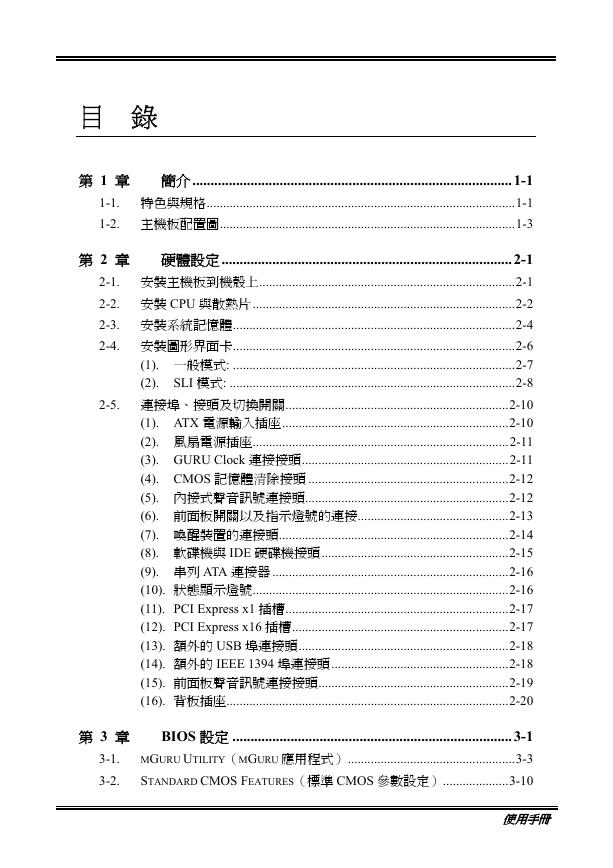

目 錄 第 1 章 簡介 ........................................................................................1-1 1-1. 特色與規格..............................................................................................1-1 1-2. 主機板配置圖..........................................................................................1-3 第 2 章 硬體設定................................................................................2-1 2-1. 安裝主機板到機殼上..............................................................................2-1 2-2. 安裝 CPU 與散熱片................................................................................2-2 2-3. 安裝系統記憶體......................................................................................2-4 2-4. 安裝圖形界面卡......................................................................................2-6 (1). 一般模式: ......................................................................................2-7 (2). SLI 模式: .......................................................................................2-8 2-5. 連接埠、接頭及切換開關....................................................................2-10 (1). ATX 電源輸入插座.....................................................................2-10 (2). 風扇電源插座..............................................................................2-11 (3). GURU Clock 連接接頭...............................................................2-11 (4). CMOS 記憶體清除接頭 .............................................................2-12 (5). 內接式聲音訊號連接頭..............................................................2-12 (6). 前面板開關以及指示燈號的連接..............................................2-13 (7). 喚醒裝置的連接頭......................................................................2-14 (8). 軟碟機與 IDE 硬碟機接頭.........................................................2-15 (9). 串列 ATA 連接器 ........................................................................2-16 (10). 狀態顯示燈號..............................................................................2-16 (11). PCI Express x1 插槽....................................................................2-17 (12). PCI Express x16 插槽..................................................................2-17 (13). 額外的 USB 埠連接頭................................................................2-18 (14). 額外的 IEEE 1394 埠連接頭......................................................2-18 (15). 前面板聲音訊號連接接頭..........................................................2-19 (16). 背板插座......................................................................................2-20 第 3 章 BIOS 設定 .............................................................................3-1 3-1. ΜGURU UTILITY(ΜGURU 應用程式)...................................................3-3 3-2. STANDARD CMOS FEATURES(標準 CMOS 參數設定)....................3-10 使用手冊

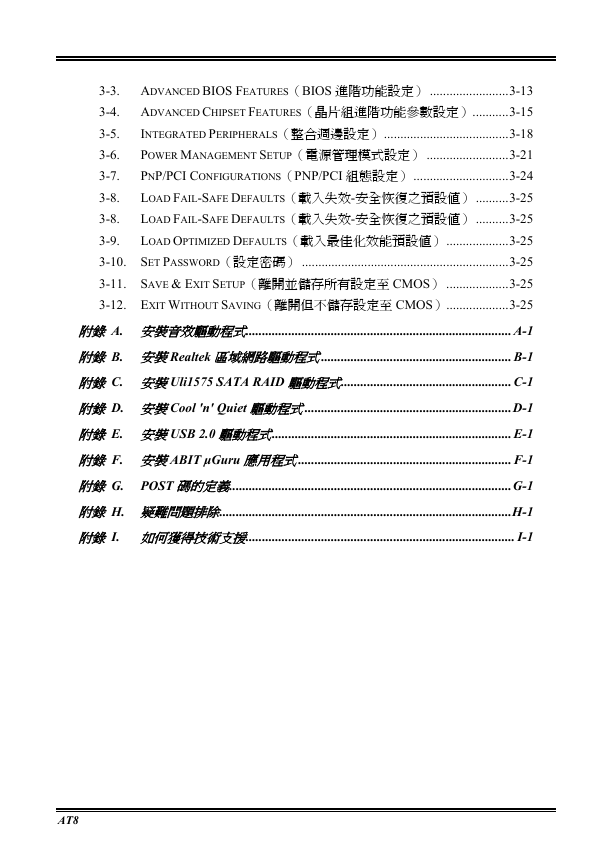

3-3. ADVANCED BIOS FEATURES(BIOS 進階功能設定) ........................3-13 3-4. ADVANCED CHIPSET FEATURES(晶片組進階功能參數設定)...........3-15 INTEGRATED PERIPHERALS(整合週邊設定)......................................3-18 3-5. POWER MANAGEMENT SETUP(電源管理模式設定) .........................3-21 3-6. PNP/PCI CONFIGURATIONS(PNP/PCI 組態設定) .............................3-24 3-7. 3-8. LOAD FAIL-SAFE DEFAULTS(載入失效-安全恢復之預設值) ..........3-25 LOAD FAIL-SAFE DEFAULTS(載入失效-安全恢復之預設值) ..........3-25 3-8. 3-9. LOAD OPTIMIZED DEFAULTS(載入最佳化效能預設值)...................3-25 3-10. SET PASSWORD(設定密碼) ...............................................................3-25 3-11. SAVE & EXIT SETUP(離開並儲存所有設定至 CMOS) ...................3-25 3-12. EXIT WITHOUT SAVING(離開但不儲存設定至 CMOS)...................3-25 附錄 A. 安裝音效驅動程式................................................................................. A-1 附錄 B. 安裝Realtek 區域網路驅動程式.......................................................... B-1 附錄 C. 安裝Uli1575 SATA RAID 驅動程式.................................................... C-1 附錄 D. 安裝Cool ’n’ Quiet 驅動程式...............................................................D-1 附錄 E. 安裝USB 2.0 驅動程式......................................................................... E-1 附錄 F. 安裝ABIT Guru 應用程式................................................................. F-1 附錄 G. POST 碼的定義......................................................................................G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 AT8

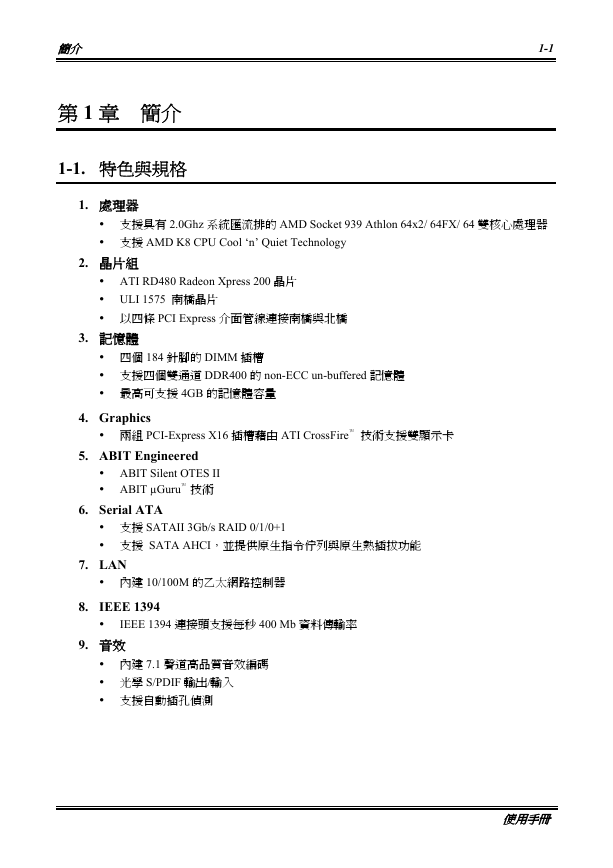

簡介 1-1 第 1 章 簡介 1-1. 特色與規格 1. 處理器 ! 支援具有 2.0Ghz 系統匯流排的 AMD Socket 939 Athlon 64x2/ 64FX/ 64 雙核心處理器 ! 支援 AMD K8 CPU Cool n Quiet Technology 2. 晶片組 ! ATI RD480 Radeon Xpress 200 晶片 ! ULI 1575 南橋晶片 ! 以四條 PCI Express 介面管線連接南橋與北橋 3. 記憶體 ! 四個 184 針腳的 DIMM 插槽 ! 支援四個雙通道 DDR400 的 non-ECC un-buffered 記憶體 ! 最高可支援 4GB 的記憶體容量 4. Graphics ! 兩組 PCI-Express X16 插槽藉由 ATI CrossFire™ 技術支援雙顯示卡 5. ABIT Engineered ! ABIT Silent OTES II ! ABIT Guru™ 技術 6. Serial ATA ! 支援 SATAII 3Gb/s RAID 0/1/0+1 ! 支援 SATA AHCI,並提供原生指令佇列與原生熱插拔功能 7. LAN ! 內建 10/100M 的乙太網路控制器 8. IEEE 1394 ! IEEE 1394 連接頭支援每秒 400 Mb 資料傳輸率 9. 音效 ! 內建 7.1 聲道高品質音效編碼 ! 光學 S/PDIF 輸出/輸入 ! 支援自動插孔偵測 使用手冊

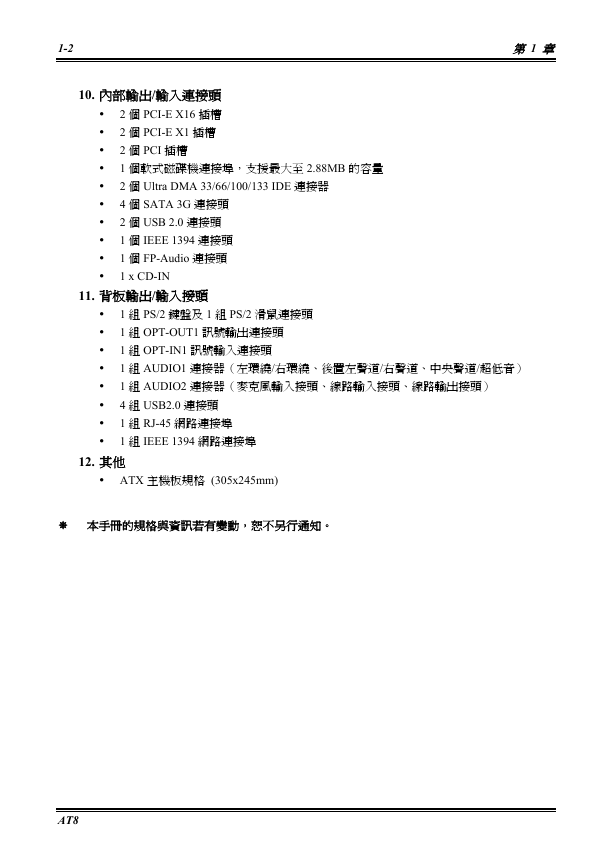

1-2 第 1 章 10. 內部輸出/輸入連接頭 ! 2 個 PCI-E X16 插槽 ! 2 個 PCI-E X1 插槽 ! 2 個 PCI 插槽 ! 1 個軟式磁碟機連接埠,支援最大至 2.88MB 的容量 ! 2 個 Ultra DMA 33/66/100/133 IDE 連接器 ! 4 個 SATA 3G 連接頭 ! 2 個 USB 2.0 連接頭 ! 1 個 IEEE 1394 連接頭 ! 1 個 FP-Audio 連接頭 ! 1 x CD-IN 11. 背板輸出/輸入接頭 ! 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 ! 1 組 OPT-OUT1 訊號輸出連接頭 ! 1 組 OPT-IN1 訊號輸入連接頭 ! 1 組 AUDIO1 連接器(左環繞/右環繞、後置左聲道/右聲道、中央聲道/超低音) ! 1 組 AUDIO2 連接器(麥克風輸入接頭、線路輸入接頭、線路輸出接頭) ! 4 組 USB2.0 連接頭 ! 1 組 RJ-45 網路連接埠 ! 1 組 IEEE 1394 網路連接埠 12. 其他 ! ATX 主機板規格 (305x245mm) # 本手冊的規格與資訊若有變動,恕不另行通知。 AT8

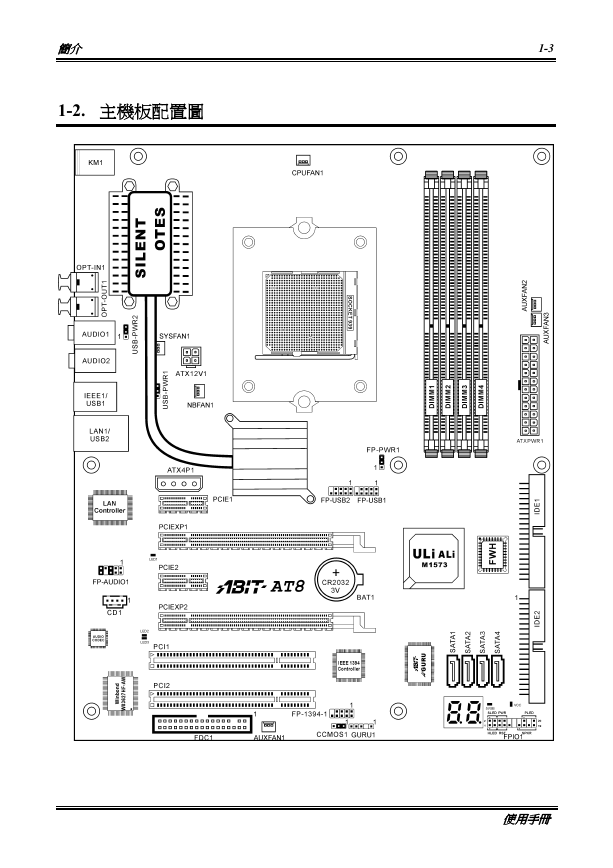

簡介 1-3 1-2. 主機板配置圖 使用手冊

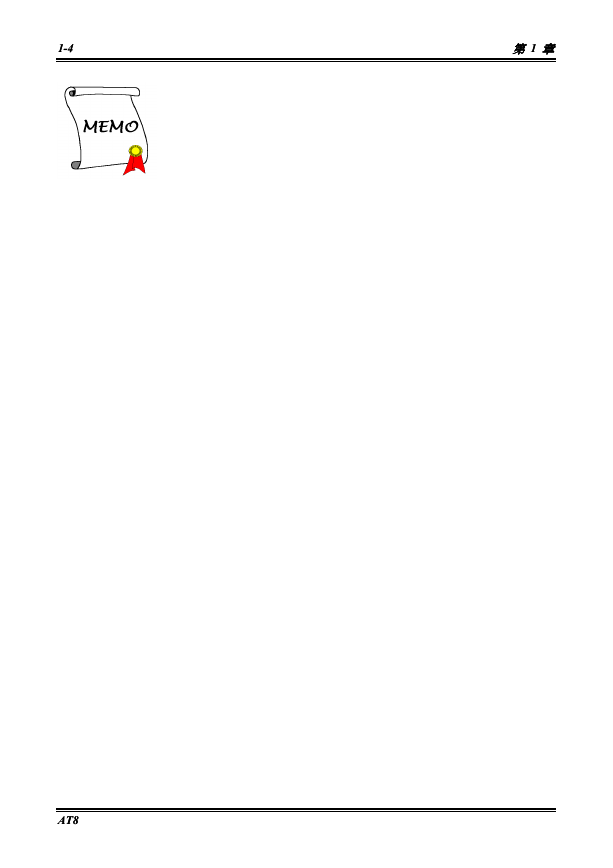

1-4 1-4 第 1 章 第 1 章 AT8 AT8
