i7300 扫描仪使用手册 A-61404_zh-cn 部件号 3E9366

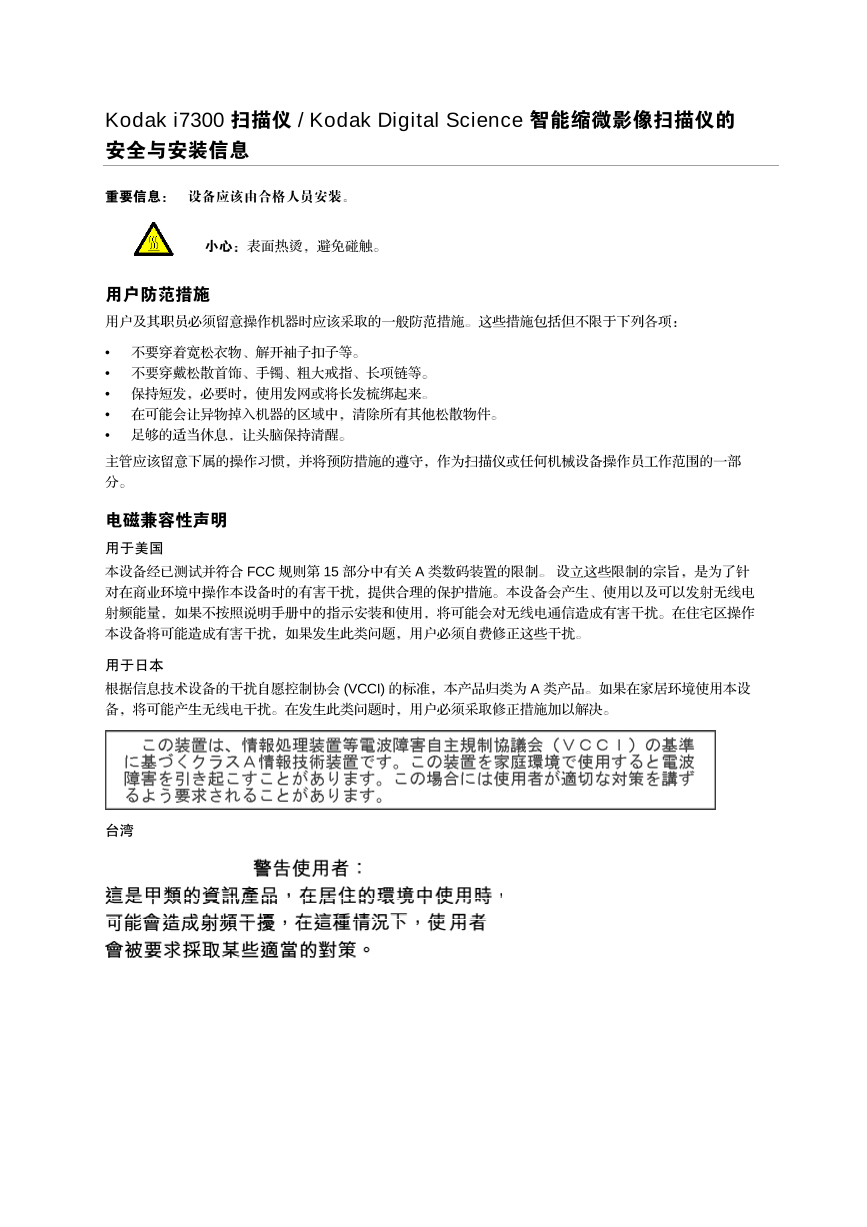

Kodak i7300 扫描仪 / Kodak Digital Science 智能缩微影像扫描仪的安全与安装信息重要信息设备应该由合格人员安装小心表面热烫避免碰触用户防范措施用户及其职员必须留意操作机器时应该采取的一般防范措施这些措施包括但不限于下列各项 • 不要穿着宽松衣物解开袖子扣子等 • 不要穿戴松散首饰手镯粗大戒指长项链等 • 保持短发必要时使用发网或将长发梳绑起来 • 在可能会让异物掉入机器的区域中清除所有其他松散物件 • 足够的适当休息让头脑保持清醒主管应该留意下属的操作习惯并将预防措施的遵守作为扫描仪或任何机械设备操作员工作范围的一部分电磁兼容性声明用于美国本设备经已测试并符合 FCC 规则第 15 部分中有关 A 类数码装置的限制设立这些限制的宗旨是为了针对在商业环境中操作本设备时的有害干扰提供合理的保护措施本设备会产生使用以及可以发射无线电射频能量如果不按照说明手册中的指示安装和使用将可能会对无线电通信造成有害干扰在住宅区操作本设备将可能造成有害干扰如果发生此类问题用户必须自费修正这些干扰用于日本根据信息技术设备的干扰自愿控制协会 (VCCI) 的标准本产品归类为 A 类产品如果在家居环境使用本设备将可能产生无线电干扰在发生此类问题时用户必须采取修正措施加以解决台湾

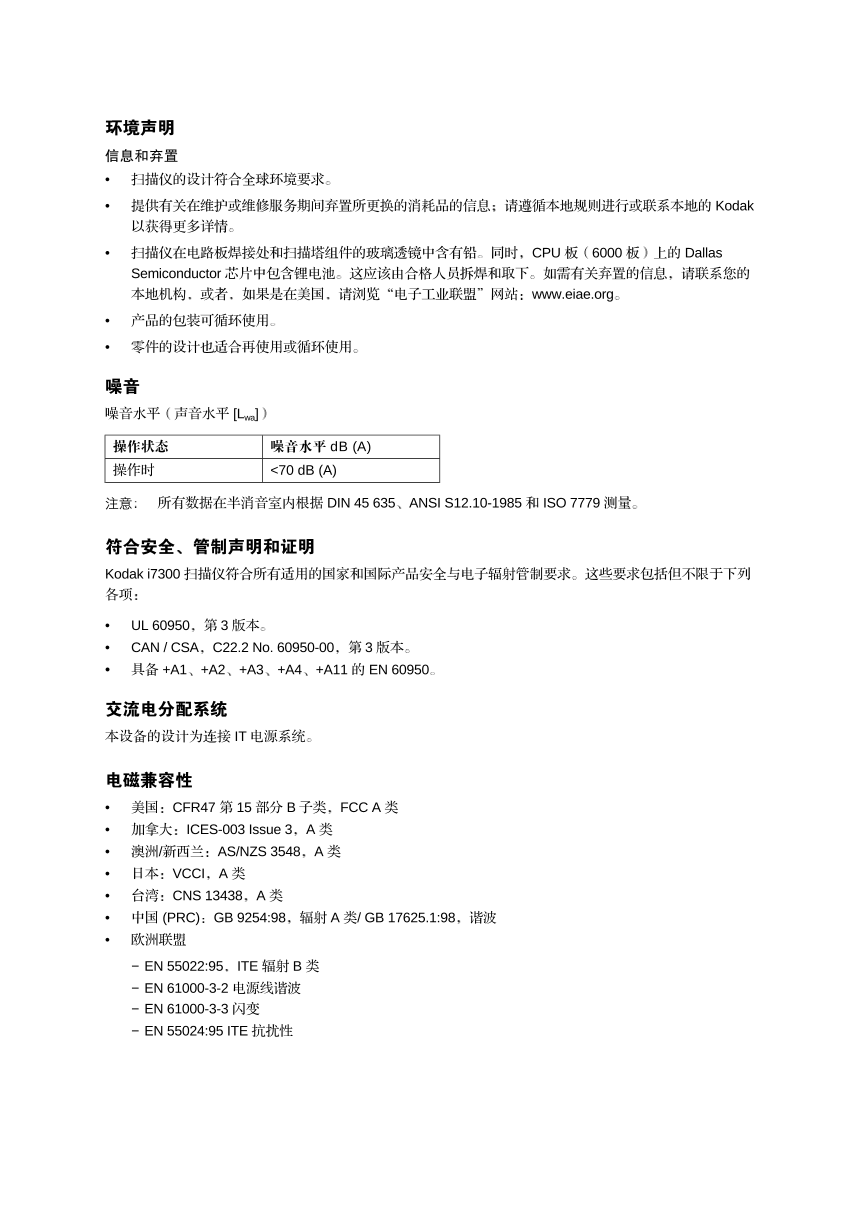

环境声明信息和弃置 • 扫描仪的设计符合全球环境要求 • 提供有关在维护或维修服务期间弃置所更换的消耗品的信息请遵循本地规则进行或联系本地的 Kodak 以获得更多详情 • 扫描仪在电路板焊接处和扫描塔组件的玻璃透镜中含有铅同时 CPU 板 6000 板上的 Dallas Semiconductor 芯片中包含锂电池这应该由合格人员拆焊和取下如需有关弃置的信息请联系您的本地机构或者如果是在美国请浏览电子工业联盟网站 www.eiae.org • 产品的包装可循环使用 • 零件的设计也适合再使用或循环使用噪音噪音水平声音水平 [Lwa] 操作状态噪音水平 dB (A) 操作时 <70 dB (A) 注意所有数据在半消音室内根据 DIN 45 635 ANSI S12.10-1985 和 ISO 7779 测量符合安全管制声明和证明 Kodak i7300 扫描仪符合所有适用的国家和国际产品安全与电子辐射管制要求这些要求包括但不限于下列各项 • UL 60950 第 3 版本 • CAN / CSA C22.2 No. 60950-00 第 3 版本 • 具备 +A1 +A2 +A3 +A4 +A11 的 EN 60950 交流电分配系统本设备的设计为连接 IT电源系统电磁兼容性 • 美国 CFR47 第 15 部分 B子类 FCC A 类 • 加拿大 ICES-003 Issue 3 A 类 • 澳洲/新西兰 AS/NZS 3548 A 类 • 日本 VCCI A 类 • 台湾 CNS 13438 A 类 • 中国 (PRC) GB 9254:98 辐射 A 类/ GB 17625.1:98 谐波 • 欧洲联盟 − EN 55022:95 ITE 辐射 B 类 − EN 61000-3-2 电源线谐波 − EN 61000-3-3 闪变 − EN 55024:95 ITE 抗扰性

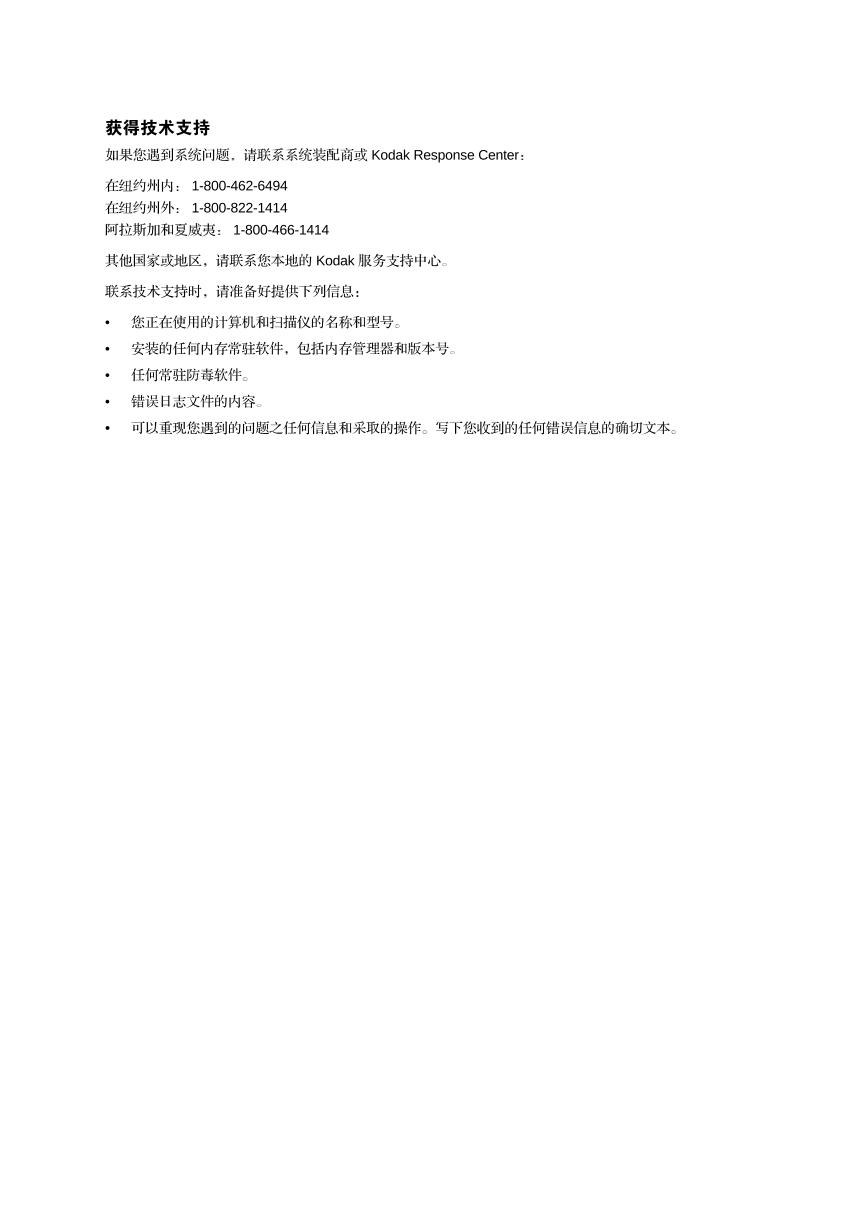

获得技术支持如果您遇到系统问题请联系系统装配商或 Kodak Response Center 在纽约州内 1-800-462-6494 在纽约州外 1-800-822-1414 阿拉斯加和夏威夷 1-800-466-1414 其他国家或地区请联系您本地的 Kodak 服务支持中心联系技术支持时请准备好提供下列信息 • 您正在使用的计算机和扫描仪的名称和型号 • 安装的任何内存常驻软件包括内存管理器和版本号 • 任何常驻防毒软件 • 错误日志文件的内容 • 可以重现您遇到的问题之任何信息和采取的操作写下您收到的任何错误信息的确切文本

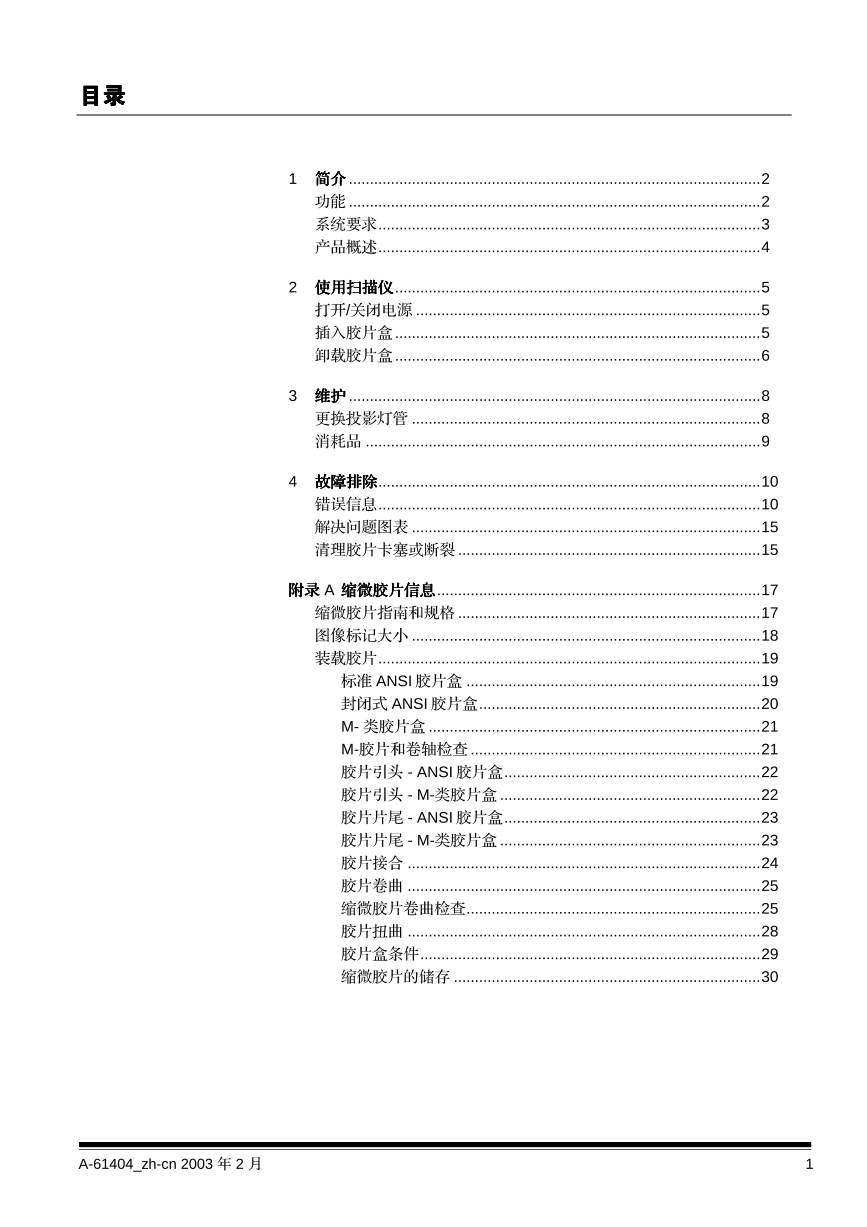

目录 1 简介 ..................................................................................................2 功能 ..................................................................................................2 系统要求...........................................................................................3 产品概述...........................................................................................4 2 使用扫描仪.......................................................................................5 打开/关闭电源 ..................................................................................5 插入胶片盒 .......................................................................................5 卸载胶片盒 .......................................................................................6 3 维护 ..................................................................................................8 更换投影灯管 ...................................................................................8 消耗品 ..............................................................................................9 4 故障排除...........................................................................................10 错误信息...........................................................................................10 解决问题图表 ...................................................................................15 清理胶片卡塞或断裂 ........................................................................15 附录 A 缩微胶片信息.............................................................................17 缩微胶片指南和规格 ........................................................................17 图像标记大小 ...................................................................................18 装载胶片...........................................................................................19 标准 ANSI胶片盒 ......................................................................19 封闭式 ANSI胶片盒...................................................................20 M- 类胶片盒 ...............................................................................21 M-胶片和卷轴检查 .....................................................................21 胶片引头 - ANSI胶片盒.............................................................22 胶片引头 - M-类胶片盒 ..............................................................22 胶片片尾 - ANSI胶片盒.............................................................23 胶片片尾 - M-类胶片盒 ..............................................................23 胶片接合 ....................................................................................24 胶片卷曲 ....................................................................................25 缩微胶片卷曲检查......................................................................25 胶片扭曲 ....................................................................................28 胶片盒条件.................................................................................29 缩微胶片的储存 .........................................................................30 A-61404_zh-cn 2003 年 2 月 1

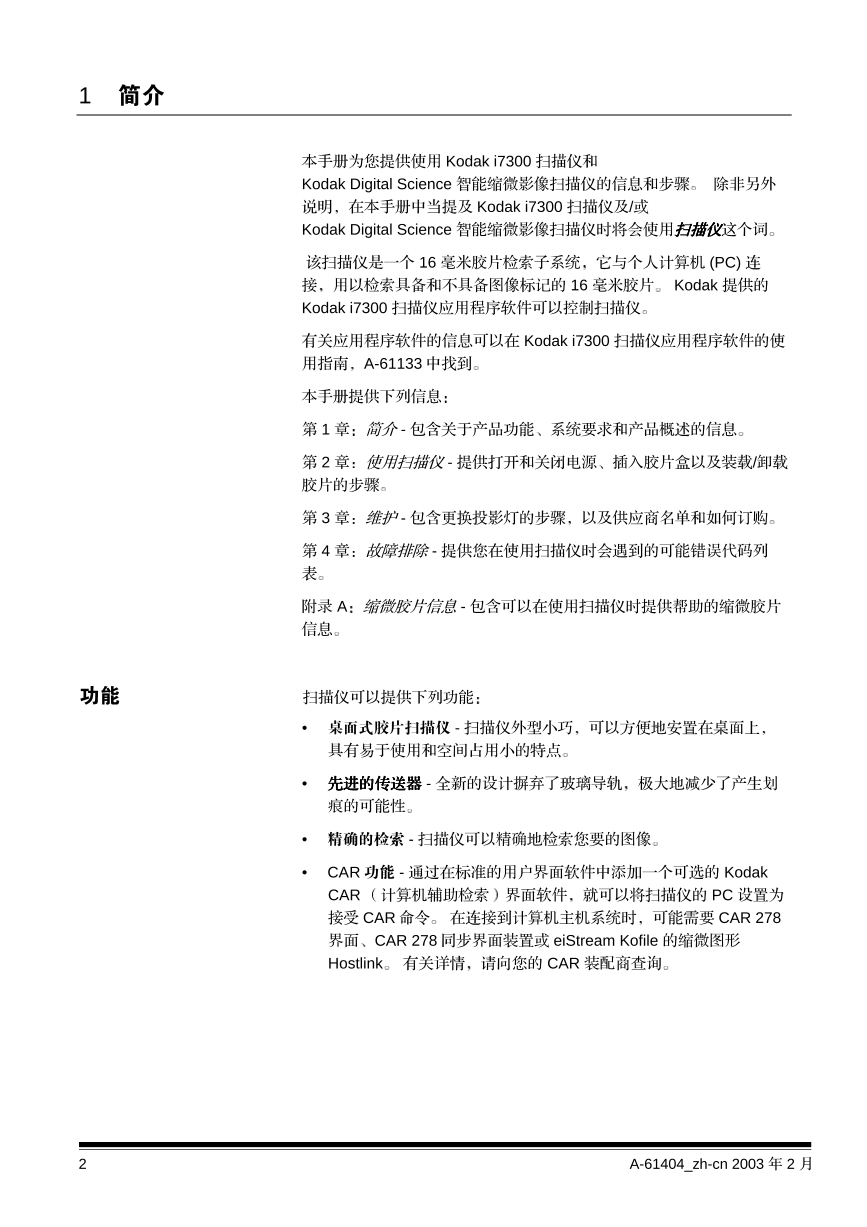

1 简介本手册为您提供使用 Kodak i7300 扫描仪和 Kodak Digital Science 智能缩微影像扫描仪的信息和步骤除非另外说明在本手册中当提及 Kodak i7300 扫描仪及/或 Kodak Digital Science 智能缩微影像扫描仪时将会使用扫描仪这个词该扫描仪是一个 16 毫米胶片检索子系统它与个人计算机 (PC) 连接用以检索具备和不具备图像标记的 16 毫米胶片 Kodak 提供的 Kodak i7300 扫描仪应用程序软件可以控制扫描仪有关应用程序软件的信息可以在 Kodak i7300 扫描仪应用程序软件的使用指南 A-61133中找到本手册提供下列信息第 1 章简介 - 包含关于产品功能系统要求和产品概述的信息第 2 章使用扫描仪 - 提供打开和关闭电源插入胶片盒以及装载/卸载胶片的步骤第 3 章维护 - 包含更换投影灯的步骤以及供应商名单和如何订购第 4 章故障排除 - 提供您在使用扫描仪时会遇到的可能错误代码列表附录 A 缩微胶片信息 - 包含可以在使用扫描仪时提供帮助的缩微胶片信息功能扫描仪可以提供下列功能 • 桌面式胶片扫描仪 - 扫描仪外型小巧可以方便地安置在桌面上具有易于使用和空间占用小的特点 • 先进的传送器 - 全新的设计摒弃了玻璃导轨极大地减少了产生划痕的可能性 • 精确的检索 - 扫描仪可以精确地检索您要的图像 • CAR功能 - 通过在标准的用户界面软件中添加一个可选的 Kodak CAR 计算机辅助检索界面软件就可以将扫描仪的 PC 设置为接受 CAR命令在连接到计算机主机系统时可能需要 CAR 278 界面 CAR 278同步界面装置或 eiStream Kofile 的缩微图形 Hostlink 有关详情请向您的 CAR 装配商查询 2 A-61404_zh-cn 2003 年 2 月

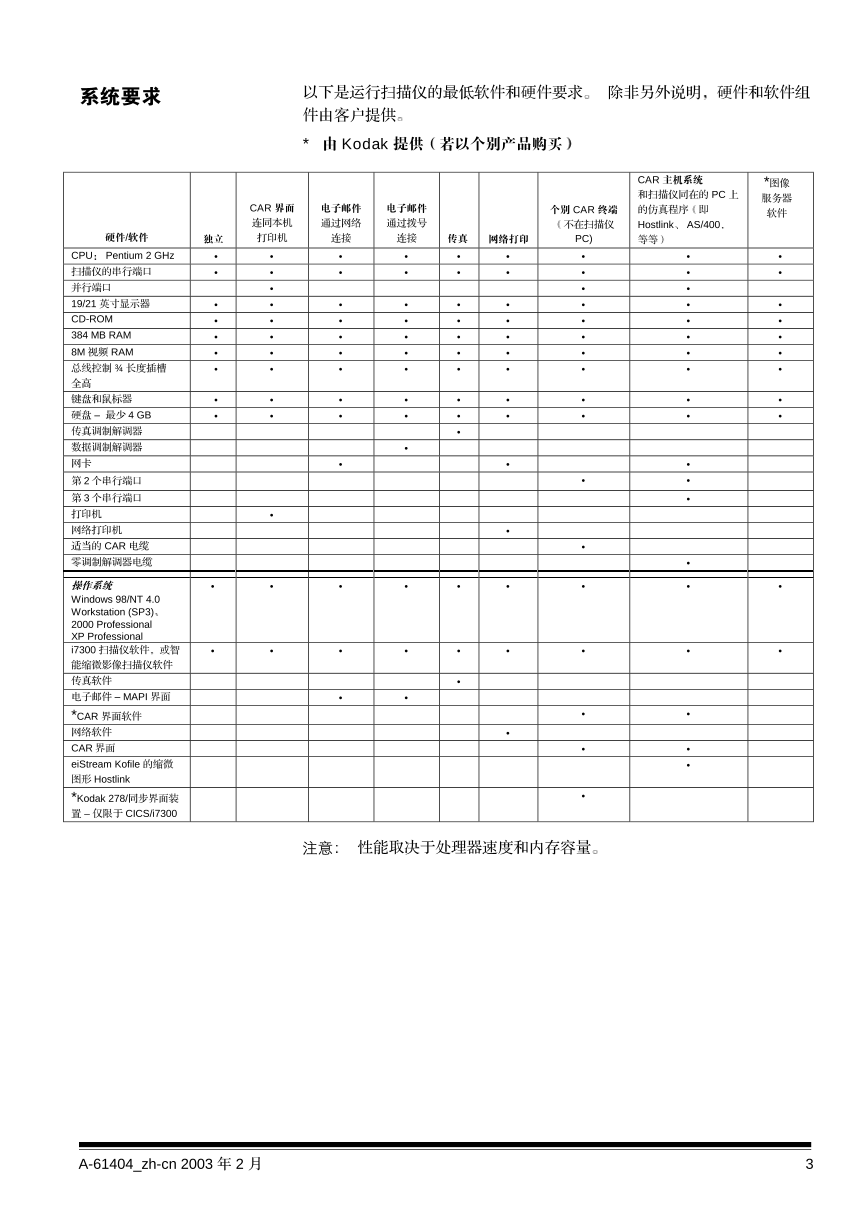

系统要求以下是运行扫描仪的最低软件和硬件要求除非另外说明硬件和软件组件由客户提供 * 由 Kodak 提供若以个别产品购买 CAR 主机系统 *图像和扫描仪同在的 PC 上 CAR 界面电子邮件电子邮件服务器个别 CAR 终端的仿真程序即软件连同本机通过网络通过拨号不在扫描仪 Hostlink AS/400 硬件/软件独立打印机连接连接传真网络打印 PC) 等等 CPU Pentium 2 GHz • • • • • • • • • 扫描仪的串行端口 • • • • • • • • • 并行端口 • • • 19/21 英寸显示器 • • • • • • • • • CD-ROM • • • • • • • • • 384 MB RAM • • • • • • • • • 8M 视频 RAM • • • • • • • • • 总线控制 ¾ 长度插槽 • • • • • • • • • 全高键盘和鼠标器 • • • • • • • • • 硬盘 – 最少 4 GB • • • • • • • • • 传真调制解调器 • 数据调制解调器 • 网卡 • • • 第 2个串行端口 • • 第 3个串行端口 • 打印机 • 网络打印机 • 适当的 CAR 电缆 • 零调制解调器电缆 • 操作系统 • • • • • • • • • Windows 98/NT 4.0 Workstation (SP3) 2000 Professional XP Professional i7300 扫描仪软件或智 • • • • • • • • • 能缩微影像扫描仪软件传真软件 • 电子邮件 – MAPI 界面 • • *CAR 界面软件 • • 网络软件 • CAR界面 • • eiStream Kofile 的缩微 • 图形 Hostlink *Kodak 278/同步界面装 • 置 – 仅限于 CICS/i7300 注意性能取决于处理器速度和内存容量 A-61404_zh-cn 2003 年 2 月 3

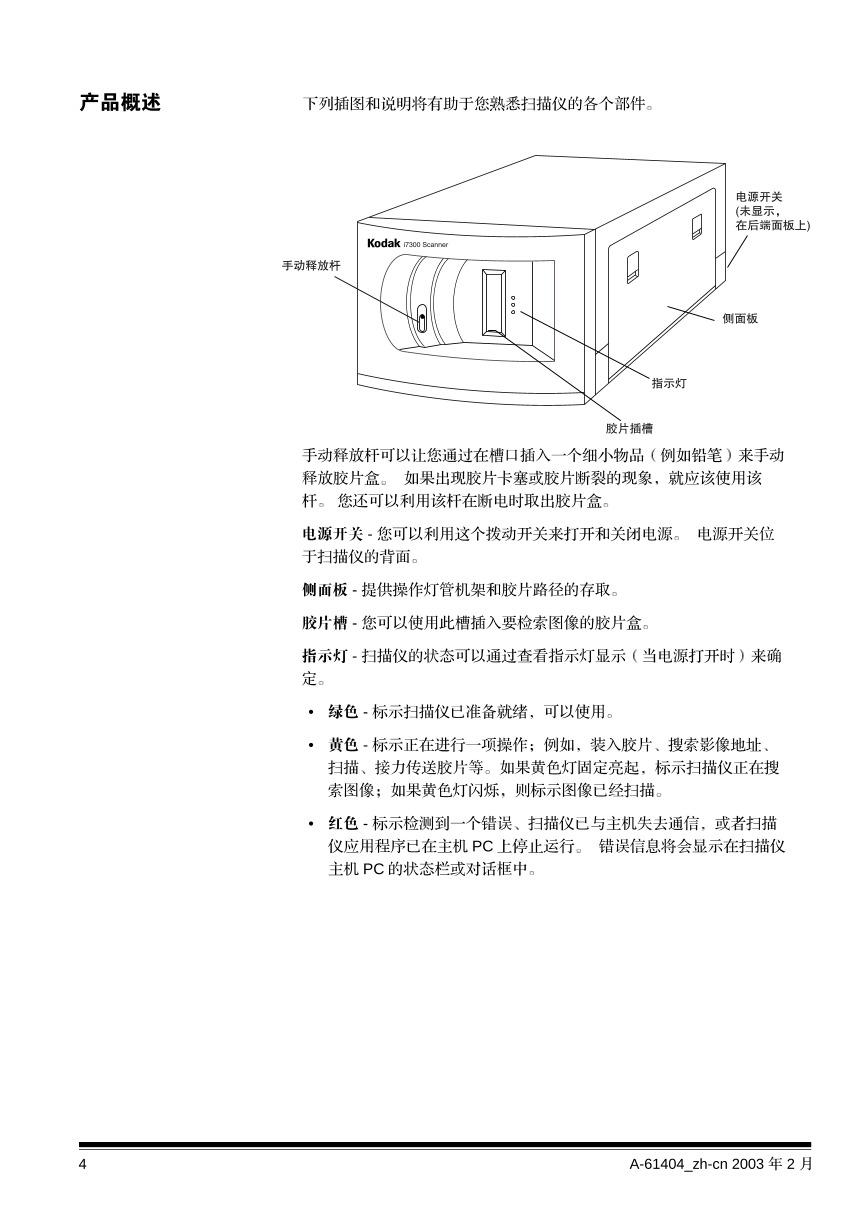

产品概述下列插图和说明将有助于您熟悉扫描仪的各个部件手动释放杆可以让您通过在槽口插入一个细小物品例如铅笔来手动释放胶片盒如果出现胶片卡塞或胶片断裂的现象就应该使用该杆您还可以利用该杆在断电时取出胶片盒电源开关 - 您可以利用这个拨动开关来打开和关闭电源电源开关位于扫描仪的背面侧面板 - 提供操作灯管机架和胶片路径的存取胶片槽 - 您可以使用此槽插入要检索图像的胶片盒指示灯 - 扫描仪的状态可以通过查看指示灯显示当电源打开时来确定 • 绿色 - 标示扫描仪已准备就绪可以使用 • 黄色 - 标示正在进行一项操作例如装入胶片搜索影像地址扫描接力传送胶片等如果黄色灯固定亮起标示扫描仪正在搜索图像如果黄色灯闪烁则标示图像已经扫描 • 红色 - 标示检测到一个错误扫描仪已与主机失去通信或者扫描仪应用程序已在主机 PC上停止运行错误信息将会显示在扫描仪主机 PC的状态栏或对话框中 4 A-61404_zh-cn 2003 年 2 月
