一、实验要求 1. 将书上例程仿真，下载至硬件平台 2. 在上述程序基础上进行修改，实现 4 选 1 数据选择器。其中输出信号 d0:1 位,d1： 2 位,d2：4 位,d3：1 位 3.仿真 二、实验原理 s 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 a0 a1 d0 d1 d2 d3 禁止工作 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 1 y 1 0 0 0 0 1 0 0 0 0 1 0 0 0 0 1 三、实验过程 1．根据原理用 VHDL 语言设计 4 选 1 数据选择器 2.编译 3.器件选择：setting-device-family(选 cycloneii)-ep2c20f484c7 

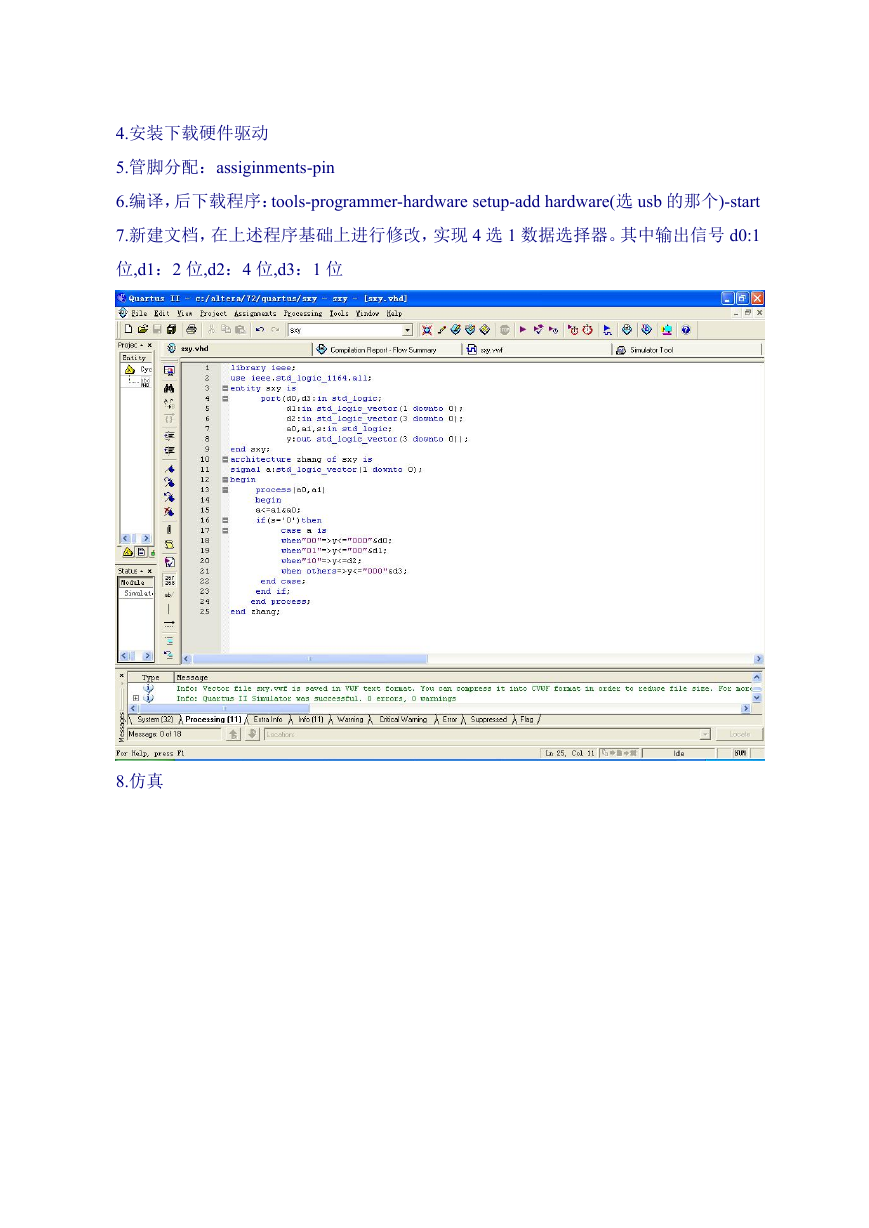

4.安装下载硬件驱动 5.管脚分配：assiginments-pin 6.编译，后下载程序：tools-programmer-hardware setup-add hardware(选 usb 的那个)-start 7.新建文档，在上述程序基础上进行修改，实现 4 选 1 数据选择器。其中输出信号 d0:1 位,d1：2 位,d2：4 位,d3：1 位 8.仿真 

由 0ps 到 20ns 可知 a0 a1 d0 d1 d2 d3 S y 0 0 0001 0011 1111 0000 0 0001 1 0 0001 0011 1111 0000 0 0011 0 1 0000 0011 1111 0001 0 1111 1 1 0000 0011 1111 0001 0 0001 故符合 4 选 1 数据选择器功能。 四、实验结果 实验一：下载后，检验，实验现象与实验符合 

实验二：修改后，进行功能仿真，得能实现功能。
