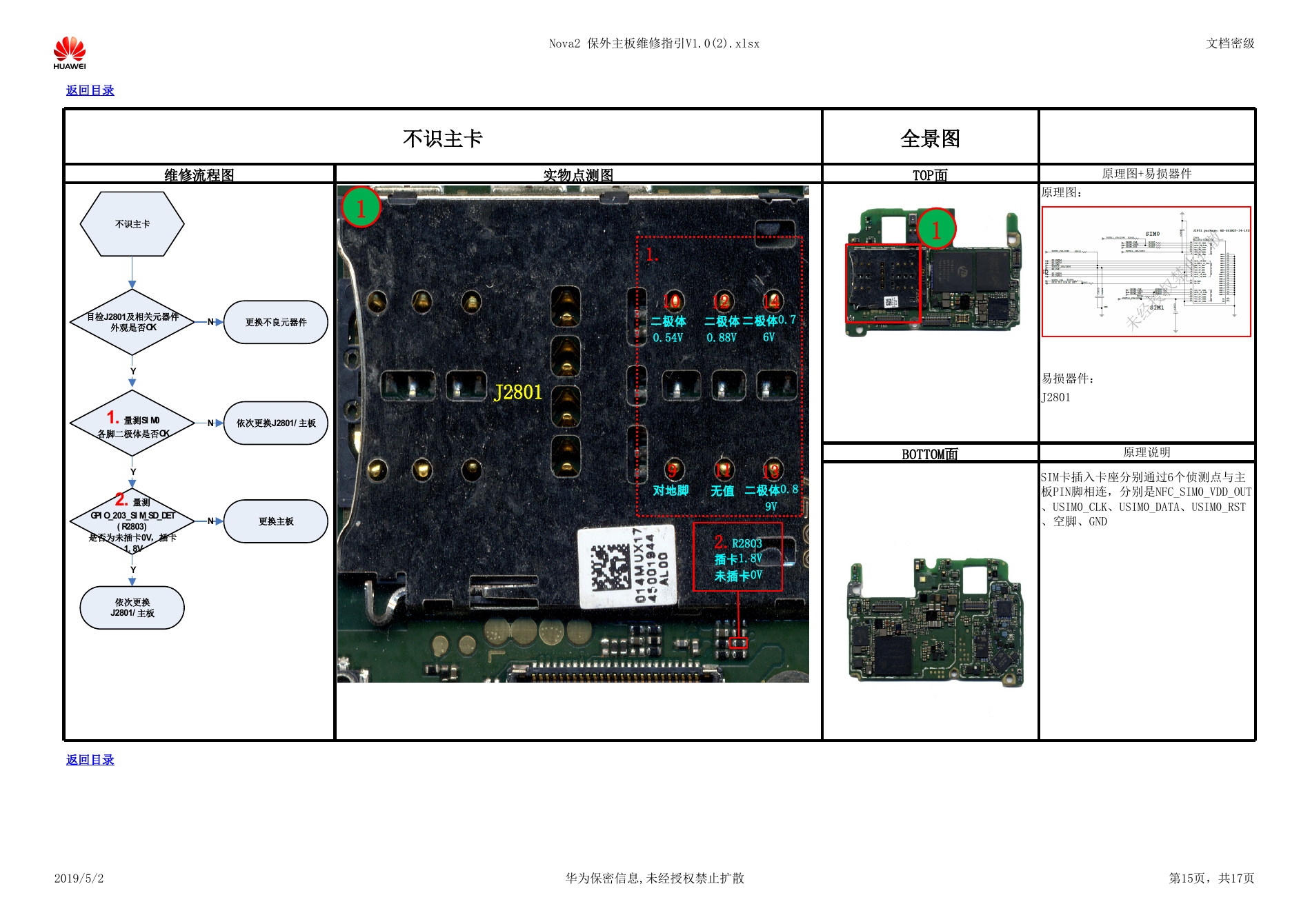

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 维修流程图 实物点测图 不识主卡 1 全景图 TOP面 1 原理图+易损器件 原理图： 1. 10 二极体 0.54V 12 二极体 0.88V 14 二极体0.7 6V J2801 易损器件： J2801 9 对地脚 11 无值 二极体0.8 13 9V 2.R2803 插卡1.8V 未插卡0V BOTTOM面 原理说明 SIM卡插入卡座分别通过6个侦测点与主 板PIN脚相连，分别是NFC_SIM0_VDD_OUT 、USIM0_CLK、USIM0_DATA、USIM0_RST 、空脚、GND 返回目录 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第15页，共17页 不识主卡目检J2801及相关元器件外观是否OK更换不良元器件NY1.量测SIM0各脚二极体是否OK依次更换J2801/主板NY2.量测GPIO_203_SIM_SD_DET(R2803)是否为未插卡0V，插卡1.8V更换主板NY依次更换J2801/主板
