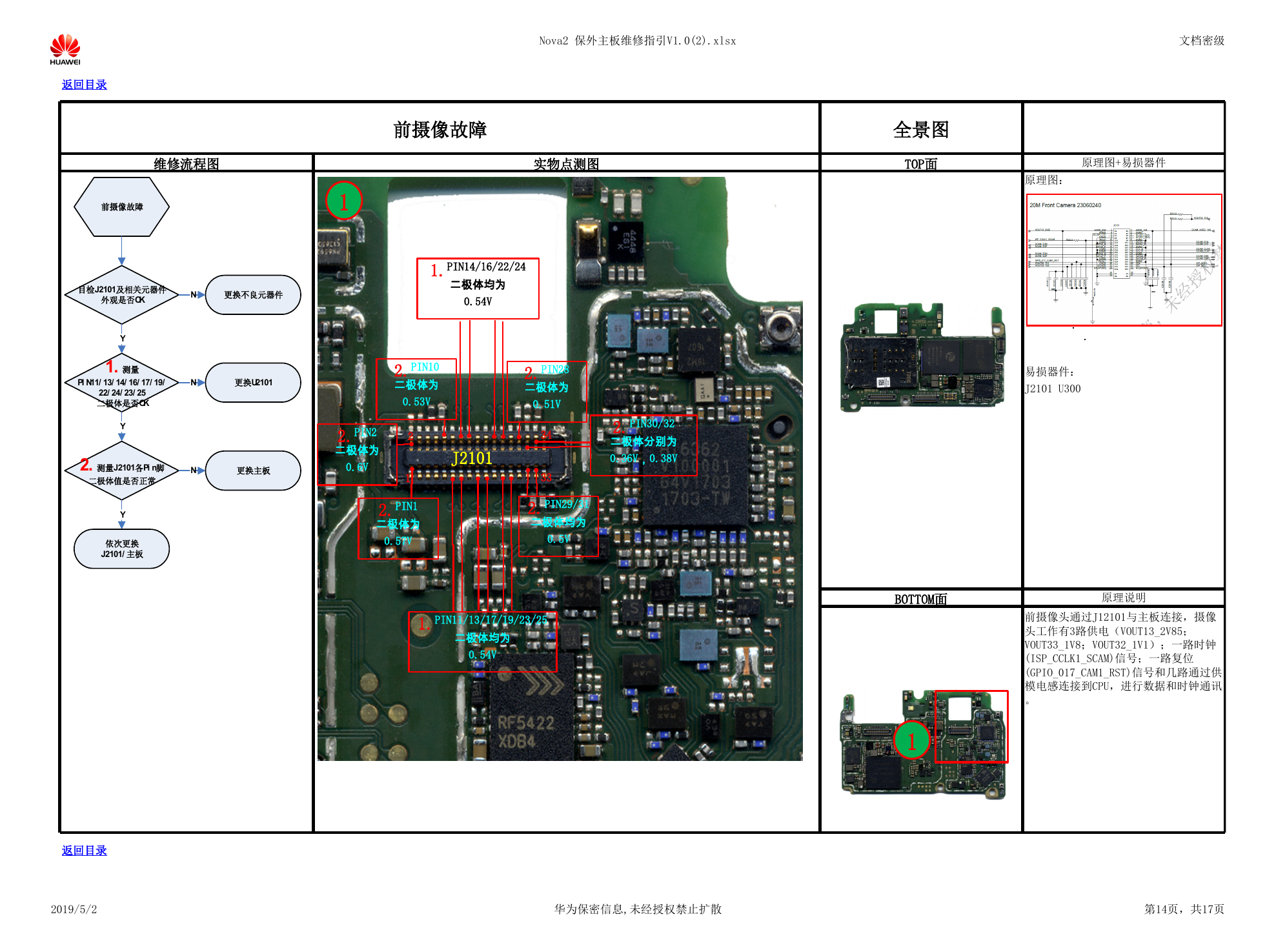

Nova2 保外主板维修指引V1.0(2).xlsx 文档密级 维修流程图 实物点测图 前摄像故障 全景图 TOP面 原理图+易损器件 原理图： 1 1.PIN14/16/22/24 二极体均为 0.54V 2.PIN10 二极体为 0.53V 2.PIN2 二极体为 0.6V 2 1 2.PIN1 二极体为 0.57V J2101 2.PIN28 二极体为 0.51V 34 33 2.PIN29/31 二极体均为 0.5V 2.PIN30/32 二极体分别为 0.36V，0.38V 1.PIN11/13/17/19/23/25 二极体均为 0.54V 易损器件： J2101 U300 BOTTOM面 原理说明 前摄像头通过J12101与主板连接，摄像 头工作有3路供电（VOUT13_2V85； VOUT33_1V8；VOUT32_1V1）；一路时钟 (ISP_CCLK1_SCAM)信号；一路复位 (GPIO_017_CAM1_RST)信号和几路通过供 模电感连接到CPU，进行数据和时钟通讯 。 1 华为保密信息,未经授权禁止扩散 第14页，共17页 返回目录 返回目录 2019/5/2 目检J2101及相关元器件外观是否OK前摄像故障2.测量J2101各Pin脚二极体值是否正常更换不良元器件更换U2101N1.测量PIN11/13/14/16/17/19/22/24/23/25二极体是否OK NYNYY依次更换J2101/主板更换主板
