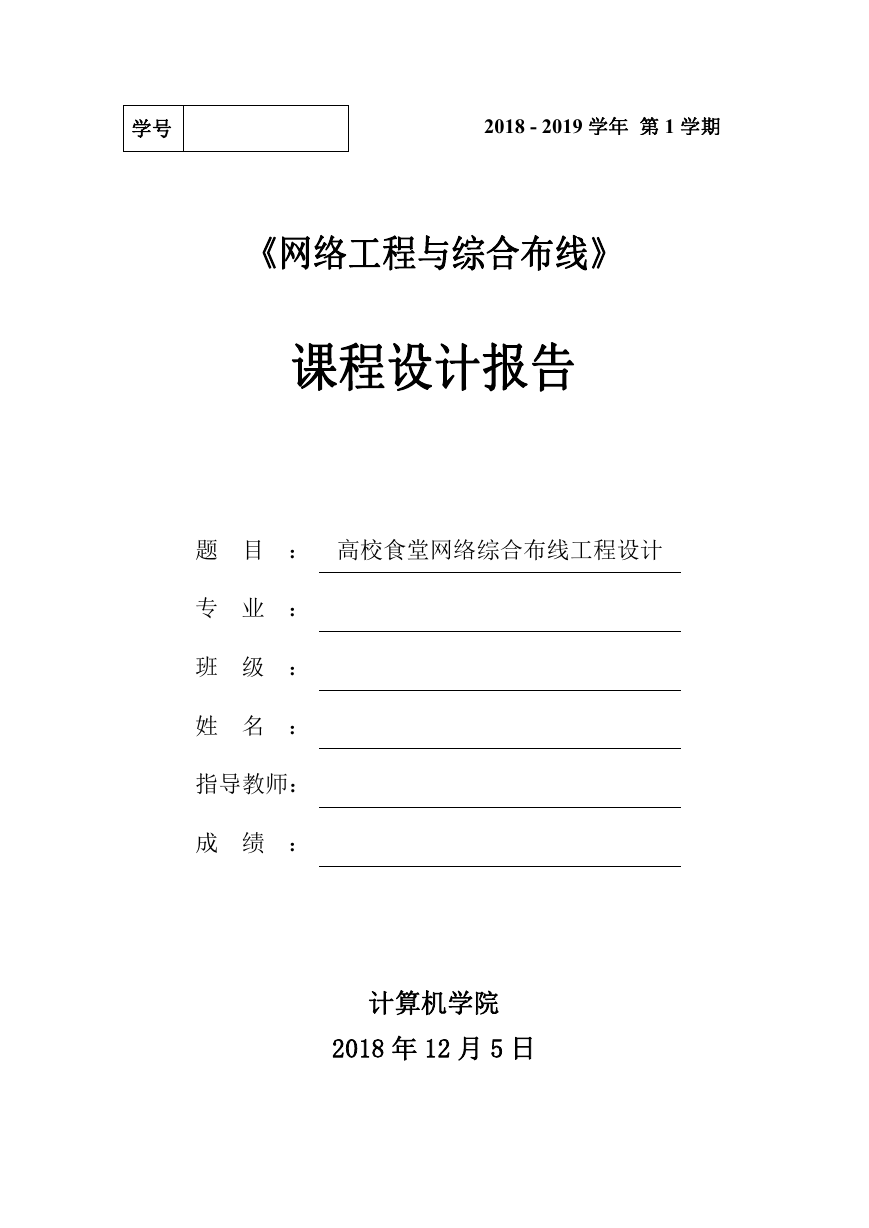

学号 2018 - 2019 学年第 1 学期《网络工程与综合布线》课程设计报告题目：高校食堂网络综合布线工程设计专业：班级：姓名：指导教师：成绩：计算机学院 2018 年 12 月 5 日

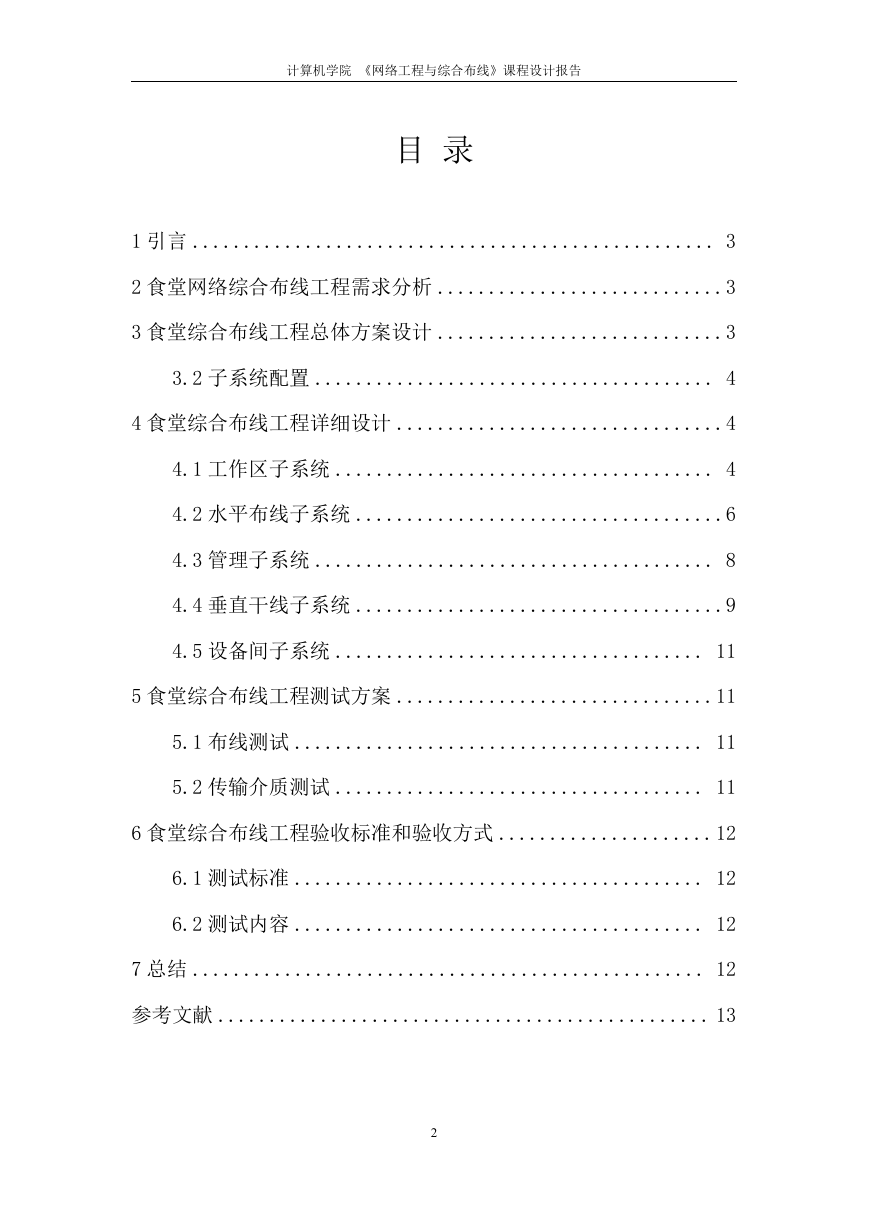

计算机学院《网络工程与综合布线》课程设计报告目录 1 引言 ................................................... 3 2 食堂网络综合布线工程需求分析 ............................3 3 食堂综合布线工程总体方案设计 ............................3 3.2 子系统配置 ....................................... 4 4 食堂综合布线工程详细设计 ................................4 4.1 工作区子系统 ..................................... 4 4.2 水平布线子系统 ....................................6 4.3 管理子系统 ....................................... 8 4.4 垂直干线子系统 ....................................9 4.5 设备间子系统 .................................... 11 5 食堂综合布线工程测试方案 ...............................11 5.1 布线测试 ........................................ 11 5.2 传输介质测试 .................................... 11 6 食堂综合布线工程验收标准和验收方式 .....................12 6.1 测试标准 ........................................ 12 6.2 测试内容 ........................................ 12 7 总结 .................................................. 12 参考文献 ................................................ 13 2

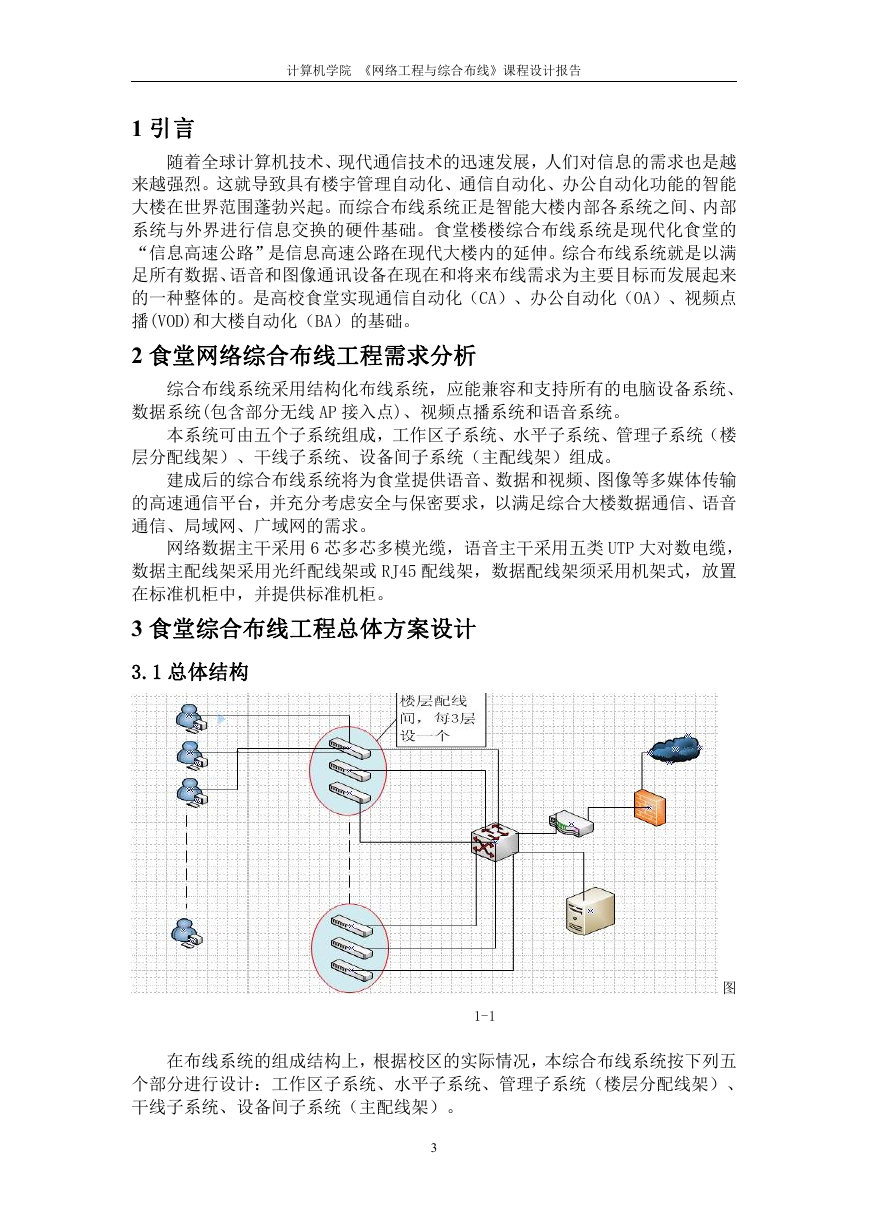

计算机学院《网络工程与综合布线》课程设计报告 1 引言随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。这就导致具有楼宇管理自动化、通信自动化、办公自动化功能的智能大楼在世界范围蓬勃兴起。而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息交换的硬件基础。食堂楼楼综合布线系统是现代化食堂的 “信息高速公路”是信息高速公路在现代大楼内的延伸。综合布线系统就是以满足所有数据、语音和图像通讯设备在现在和将来布线需求为主要目标而发展起来的一种整体的。是高校食堂实现通信自动化（CA）、办公自动化（OA）、视频点播(VOD)和大楼自动化（BA）的基础。 2 食堂网络综合布线工程需求分析综合布线系统采用结构化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包含部分无线 AP 接入点)、视频点播系统和语音系统。本系统可由五个子系统组成，工作区子系统、水平子系统、管理子系统（楼层分配线架）、干线子系统、设备间子系统（主配线架）组成。建成后的综合布线系统将为食堂提供语音、数据和视频、图像等多媒体传输的高速通信平台，并充分考虑安全与保密要求，以满足综合大楼数据通信、语音通信、局域网、广域网的需求。网络数据主干采用 6 芯多芯多模光缆，语音主干采用五类 UTP 大对数电缆，数据主配线架采用光纤配线架或 RJ45 配线架，数据配线架须采用机架式，放置在标准机柜中，并提供标准机柜。 3 食堂综合布线工程总体方案设计 3.1 总体结构 1-1 图在布线系统的组成结构上，根据校区的实际情况，本综合布线系统按下列五个部分进行设计：工作区子系统、水平子系统、管理子系统（楼层分配线架）、干线子系统、设备间子系统（主配线架）。 3

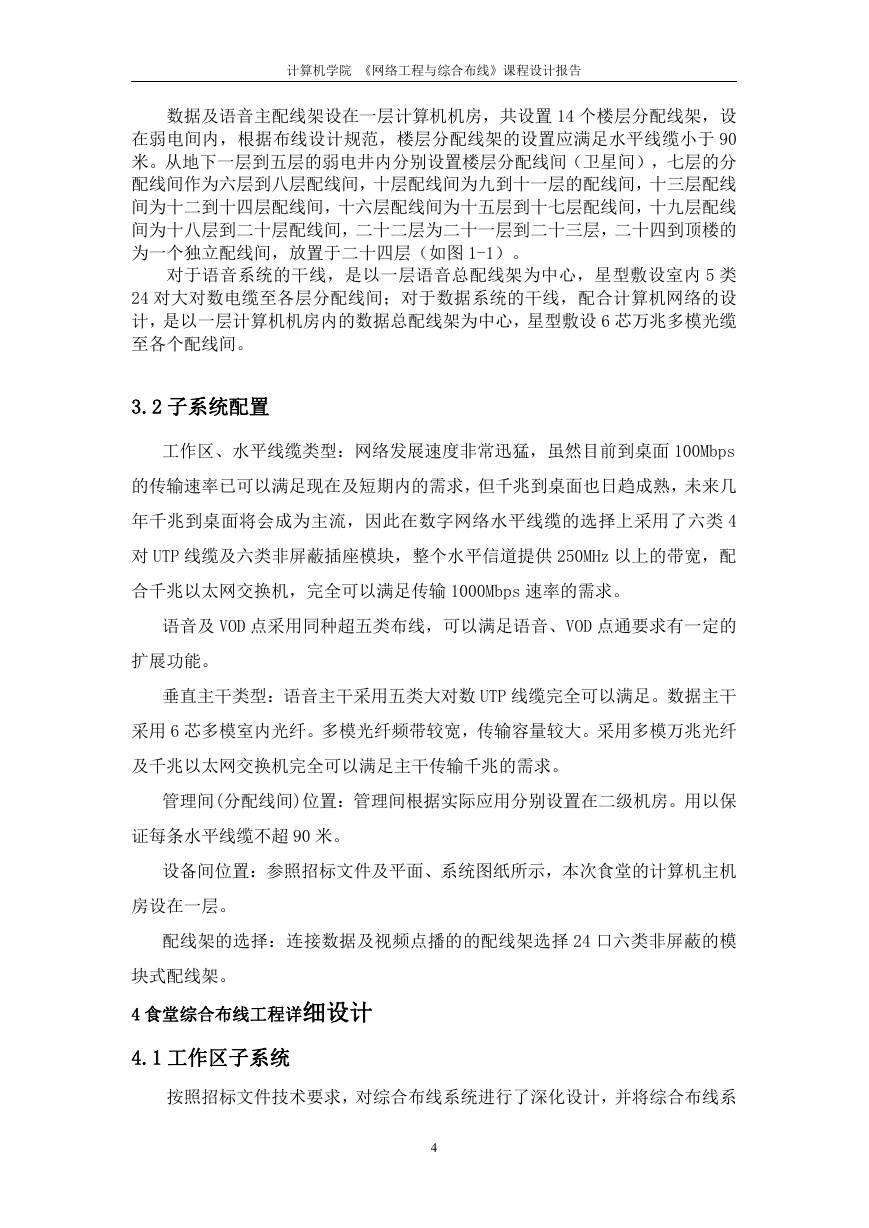

计算机学院《网络工程与综合布线》课程设计报告数据及语音主配线架设在一层计算机机房，共设置 14 个楼层分配线架，设在弱电间内，根据布线设计规范，楼层分配线架的设置应满足水平线缆小于 90 米。从地下一层到五层的弱电井内分别设置楼层分配线间（卫星间），七层的分配线间作为六层到八层配线间，十层配线间为九到十一层的配线间，十三层配线间为十二到十四层配线间，十六层配线间为十五层到十七层配线间，十九层配线间为十八层到二十层配线间，二十二层为二十一层到二十三层，二十四到顶楼的为一个独立配线间，放置于二十四层（如图 1-1）。对于语音系统的干线，是以一层语音总配线架为中心，星型敷设室内 5 类 24 对大对数电缆至各层分配线间；对于数据系统的干线，配合计算机网络的设计，是以一层计算机机房内的数据总配线架为中心，星型敷设 6 芯万兆多模光缆至各个配线间。 3.2 子系统配置工作区、水平线缆类型：网络发展速度非常迅猛，虽然目前到桌面 100Mbps 的传输速率已可以满足现在及短期内的需求，但千兆到桌面也日趋成熟，未来几年千兆到桌面将会成为主流，因此在数字网络水平线缆的选择上采用了六类 4 对 UTP 线缆及六类非屏蔽插座模块，整个水平信道提供 250MHz 以上的带宽，配合千兆以太网交换机，完全可以满足传输 1000Mbps 速率的需求。语音及 VOD 点采用同种超五类布线，可以满足语音、VOD 点通要求有一定的扩展功能。垂直主干类型：语音主干采用五类大对数 UTP 线缆完全可以满足。数据主干采用 6 芯多模室内光纤。多模光纤频带较宽，传输容量较大。采用多模万兆光纤及千兆以太网交换机完全可以满足主干传输千兆的需求。管理间(分配线间)位置：管理间根据实际应用分别设置在二级机房。用以保证每条水平线缆不超 90 米。设备间位置：参照招标文件及平面、系统图纸所示，本次食堂的计算机主机房设在一层。配线架的选择：连接数据及视频点播的的配线架选择 24 口六类非屏蔽的模块式配线架。 4 食堂综合布线工程详细设计 4.1 工作区子系统按照招标文件技术要求，对综合布线系统进行了深化设计，并将综合布线系 4

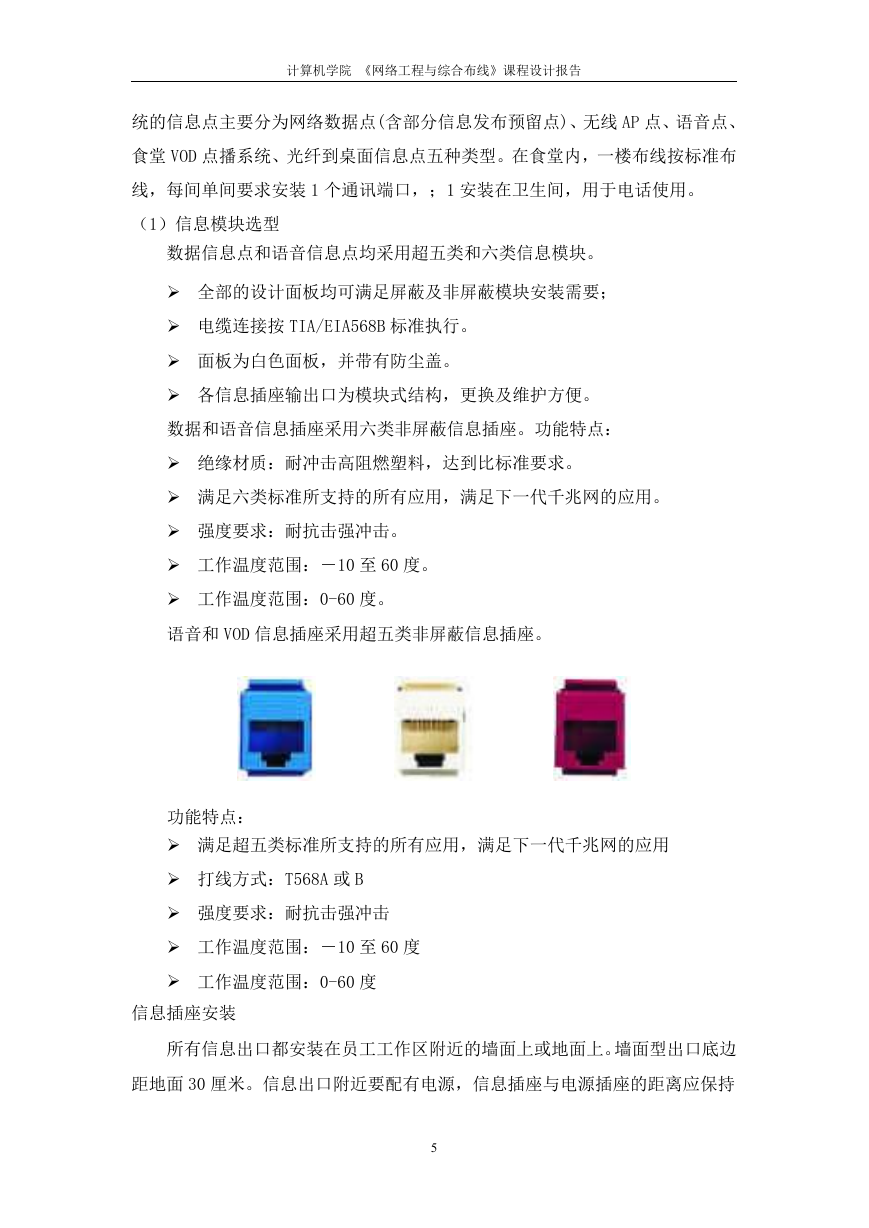

计算机学院《网络工程与综合布线》课程设计报告统的信息点主要分为网络数据点(含部分信息发布预留点)、无线 AP 点、语音点、食堂 VOD 点播系统、光纤到桌面信息点五种类型。在食堂内，一楼布线按标准布线，每间单间要求安装 1 个通讯端口，；1 安装在卫生间，用于电话使用。（1）信息模块选型数据信息点和语音信息点均采用超五类和六类信息模块。  全部的设计面板均可满足屏蔽及非屏蔽模块安装需要；  电缆连接按 TIA/EIA568B 标准执行。  面板为白色面板，并带有防尘盖。  各信息插座输出口为模块式结构，更换及维护方便。数据和语音信息插座采用六类非屏蔽信息插座。功能特点：  绝缘材质：耐冲击高阻燃塑料，达到比标准要求。  满足六类标准所支持的所有应用，满足下一代千兆网的应用。  强度要求：耐抗击强冲击。  工作温度范围：－10 至 60 度。  工作温度范围：0-60 度。语音和 VOD 信息插座采用超五类非屏蔽信息插座。功能特点：  满足超五类标准所支持的所有应用，满足下一代千兆网的应用  打线方式：T568A 或 B  强度要求：耐抗击强冲击  工作温度范围：－10 至 60 度  工作温度范围：0-60 度信息插座安装所有信息出口都安装在员工工作区附近的墙面上或地面上。墙面型出口底边距地面 30 厘米。信息出口附近要配有电源，信息插座与电源插座的距离应保持 5

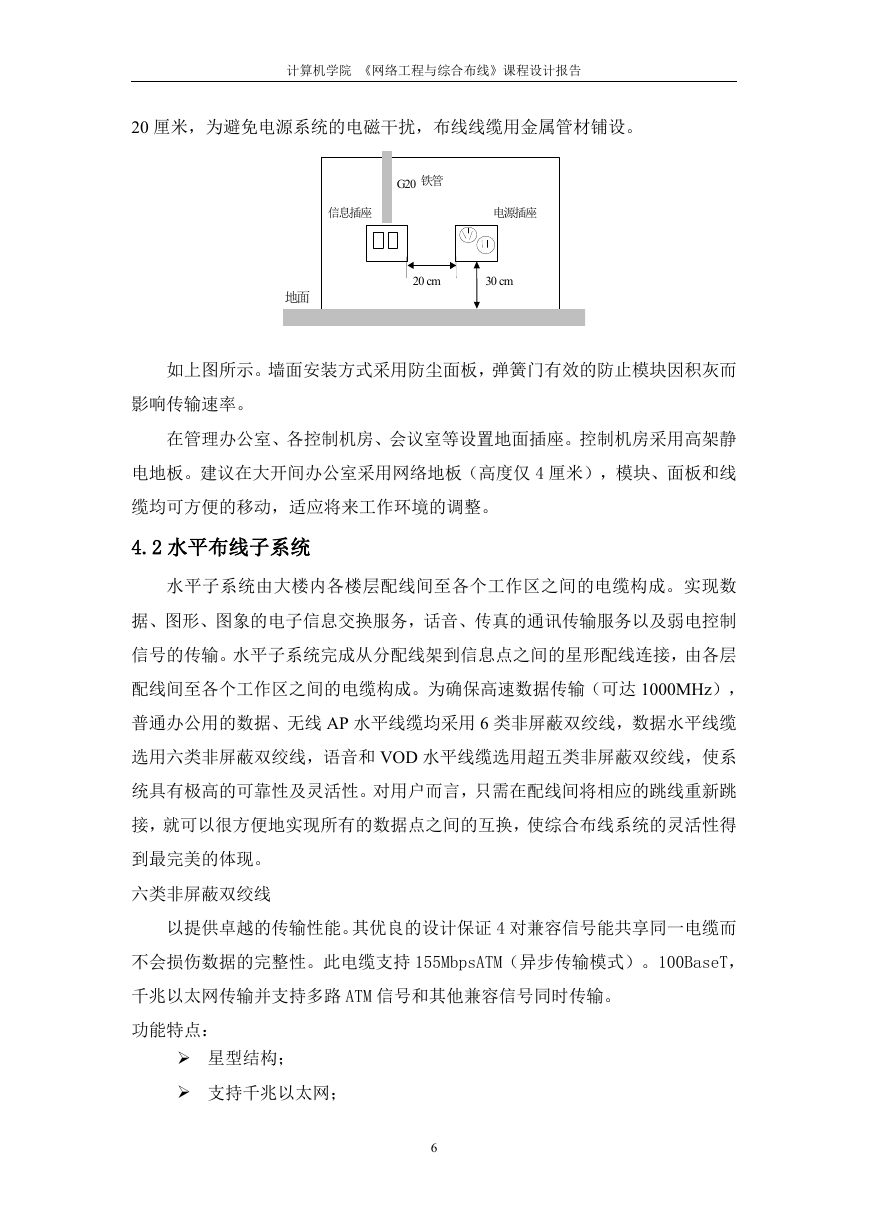

计算机学院《网络工程与综合布线》课程设计报告 20 厘米，为避免电源系统的电磁干扰，布线线缆用金属管材铺设。 G20 铁管信息插座电源插座地面 20 cm 30 cm 如上图所示。墙面安装方式采用防尘面板，弹簧门有效的防止模块因积灰而影响传输速率。在管理办公室、各控制机房、会议室等设置地面插座。控制机房采用高架静电地板。建议在大开间办公室采用网络地板（高度仅 4 厘米），模块、面板和线缆均可方便的移动，适应将来工作环境的调整。 4.2 水平布线子系统水平子系统由大楼内各楼层配线间至各个工作区之间的电缆构成。实现数据、图形、图象的电子信息交换服务，话音、传真的通讯传输服务以及弱电控制信号的传输。水平子系统完成从分配线架到信息点之间的星形配线连接，由各层配线间至各个工作区之间的电缆构成。为确保高速数据传输（可达 1000MHz），普通办公用的数据、无线 AP 水平线缆均采用 6 类非屏蔽双绞线，数据水平线缆选用六类非屏蔽双绞线，语音和 VOD 水平线缆选用超五类非屏蔽双绞线，使系统具有极高的可靠性及灵活性。对用户而言，只需在配线间将相应的跳线重新跳接，就可以很方便地实现所有的数据点之间的互换，使综合布线系统的灵活性得到最完美的体现。六类非屏蔽双绞线以提供卓越的传输性能。其优良的设计保证 4 对兼容信号能共享同一电缆而不会损伤数据的完整性。此电缆支持 155MbpsATM（异步传输模式）。100BaseT，千兆以太网传输并支持多路 ATM 信号和其他兼容信号同时传输。功能特点：  星型结构；  支持千兆以太网； 6

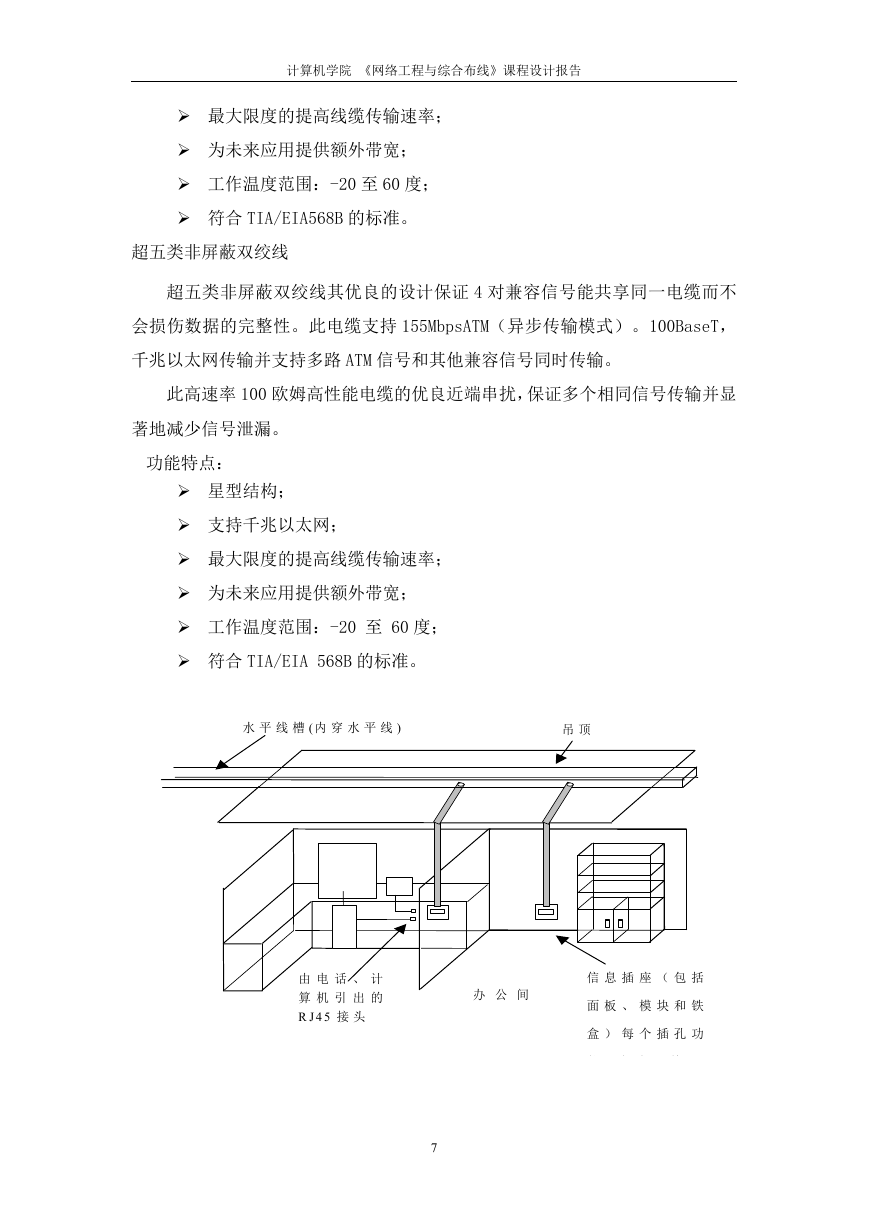

计算机学院《网络工程与综合布线》课程设计报告  最大限度的提高线缆传输速率；  为未来应用提供额外带宽；  工作温度范围：-20 至 60 度；  符合 TIA/EIA568B 的标准。超五类非屏蔽双绞线超五类非屏蔽双绞线其优良的设计保证 4 对兼容信号能共享同一电缆而不会损伤数据的完整性。此电缆支持 155MbpsATM（异步传输模式）。100BaseT，千兆以太网传输并支持多路 ATM 信号和其他兼容信号同时传输。此高速率 100 欧姆高性能电缆的优良近端串扰，保证多个相同信号传输并显著地减少信号泄漏。功能特点：  星型结构；  支持千兆以太网；  最大限度的提高线缆传输速率；  为未来应用提供额外带宽；  工作温度范围：-20 至 60 度；  符合 TIA/EIA 568B 的标准。水平线槽 (内穿水平线 ) 吊顶由电话、计算机引出的 R J4 5 接头办公间隔段信息插座（包括面板、模块和铁盒）每个插孔功能可任意调整 7

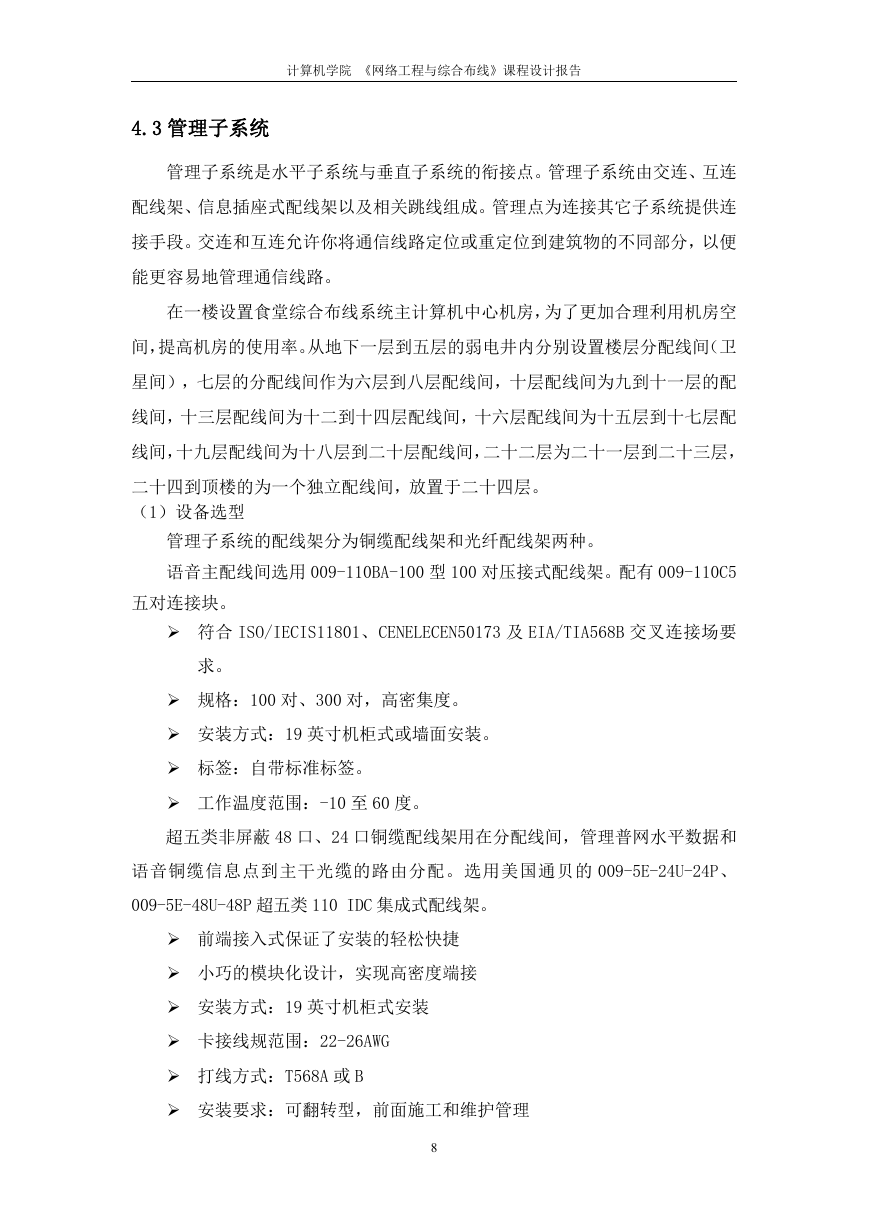

计算机学院《网络工程与综合布线》课程设计报告 4.3 管理子系统管理子系统是水平子系统与垂直子系统的衔接点。管理子系统由交连、互连配线架、信息插座式配线架以及相关跳线组成。管理点为连接其它子系统提供连接手段。交连和互连允许你将通信线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路。在一楼设置食堂综合布线系统主计算机中心机房，为了更加合理利用机房空间，提高机房的使用率。从地下一层到五层的弱电井内分别设置楼层分配线间（卫星间），七层的分配线间作为六层到八层配线间，十层配线间为九到十一层的配线间，十三层配线间为十二到十四层配线间，十六层配线间为十五层到十七层配线间，十九层配线间为十八层到二十层配线间，二十二层为二十一层到二十三层，二十四到顶楼的为一个独立配线间，放置于二十四层。（1）设备选型管理子系统的配线架分为铜缆配线架和光纤配线架两种。语音主配线间选用 009-110BA-100 型 100 对压接式配线架。配有 009-110C5 五对连接块。  符合 ISO/IECIS11801、CENELECEN50173 及 EIA/TIA568B 交叉连接场要求。  规格：100 对、300 对，高密集度。  安装方式：19 英寸机柜式或墙面安装。  标签：自带标准标签。  工作温度范围：-10 至 60 度。超五类非屏蔽 48 口、24 口铜缆配线架用在分配线间，管理普网水平数据和语音铜缆信息点到主干光缆的路由分配。选用美国通贝的 009-5E-24U-24P、 009-5E-48U-48P 超五类 110 IDC 集成式配线架。  前端接入式保证了安装的轻松快捷  小巧的模块化设计，实现高密度端接  安装方式：19 英寸机柜式安装  卡接线规范围：22-26AWG  打线方式：T568A 或 B  安装要求：可翻转型，前面施工和维护管理 8
