学号 2018 - 2019 学年 第 1 学期 《网络工程与综合布线》 课程设计报告 题 目 : 居民楼网络综合布线工程设计 专 业 : 班 级 : 姓 名 : 指导教师: 成 绩 : 计算机学院 2018 年 12 月 5

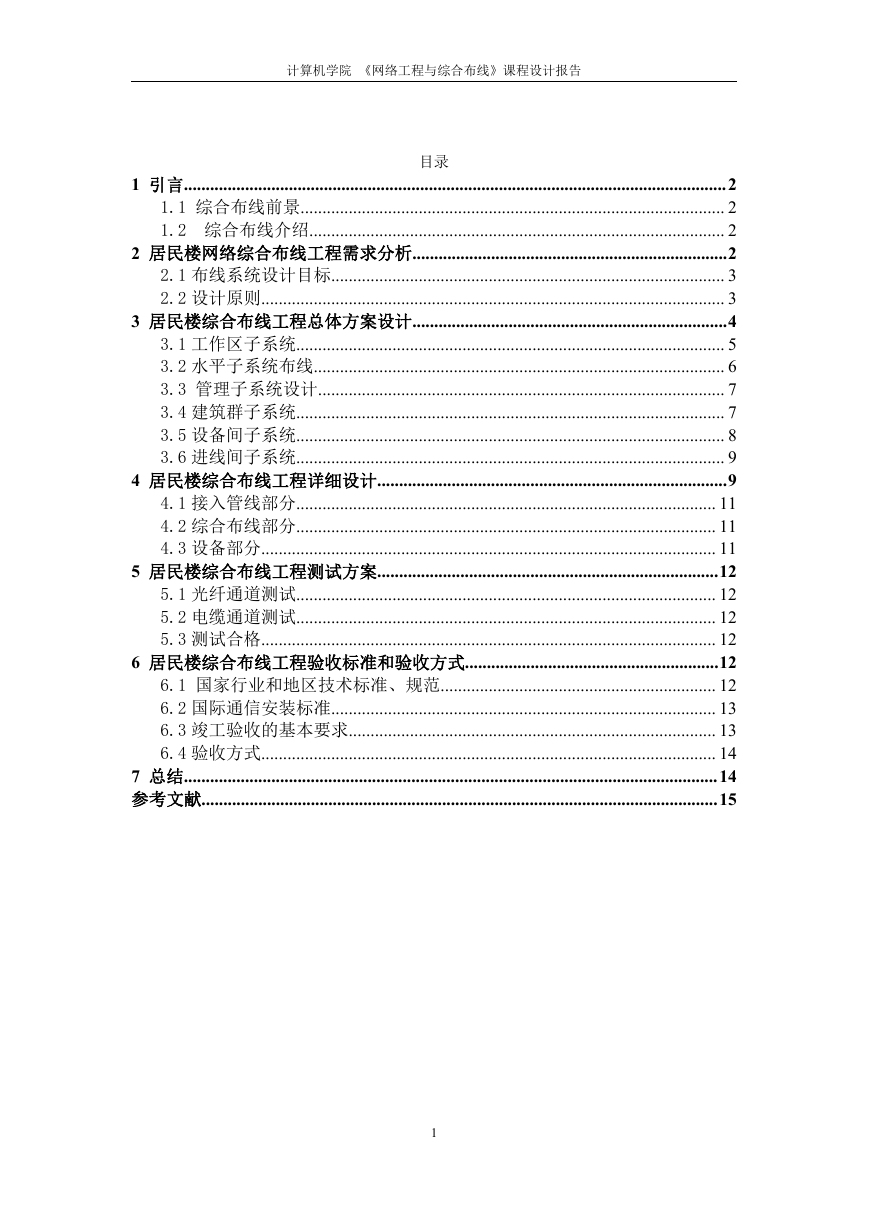

计算机学院 《网络工程与综合布线》课程设计报告 目录 1 引言............................................................................................................................2 1.1 综合布线前景................................................................................................. 2 1.2 综合布线介绍............................................................................................... 2 2 居民楼网络综合布线工程需求分析........................................................................2 2.1 布线系统设计目标.......................................................................................... 3 2.2 设计原则.......................................................................................................... 3 3 居民楼综合布线工程总体方案设计........................................................................4 3.1 工作区子系统.................................................................................................. 5 3.2 水平子系统布线.............................................................................................. 6 3.3 管理子系统设计............................................................................................. 7 3.4 建筑群子系统.................................................................................................. 7 3.5 设备间子系统.................................................................................................. 8 3.6 进线间子系统.................................................................................................. 9 4 居民楼综合布线工程详细设计................................................................................9 4.1 接入管线部分................................................................................................ 11 4.2 综合布线部分................................................................................................ 11 4.3 设备部分........................................................................................................ 11 5 居民楼综合布线工程测试方案..............................................................................12 5.1 光纤通道测试................................................................................................ 12 5.2 电缆通道测试................................................................................................ 12 5.3 测试合格........................................................................................................ 12 6 居民楼综合布线工程验收标准和验收方式..........................................................12 6.1 国家行业和地区技术标准、规范............................................................... 12 6.2 国际通信安装标准........................................................................................ 13 6.3 竣工验收的基本要求.................................................................................... 13 6.4 验收方式........................................................................................................ 14 7 总结..........................................................................................................................14 参考文献......................................................................................................................15 1

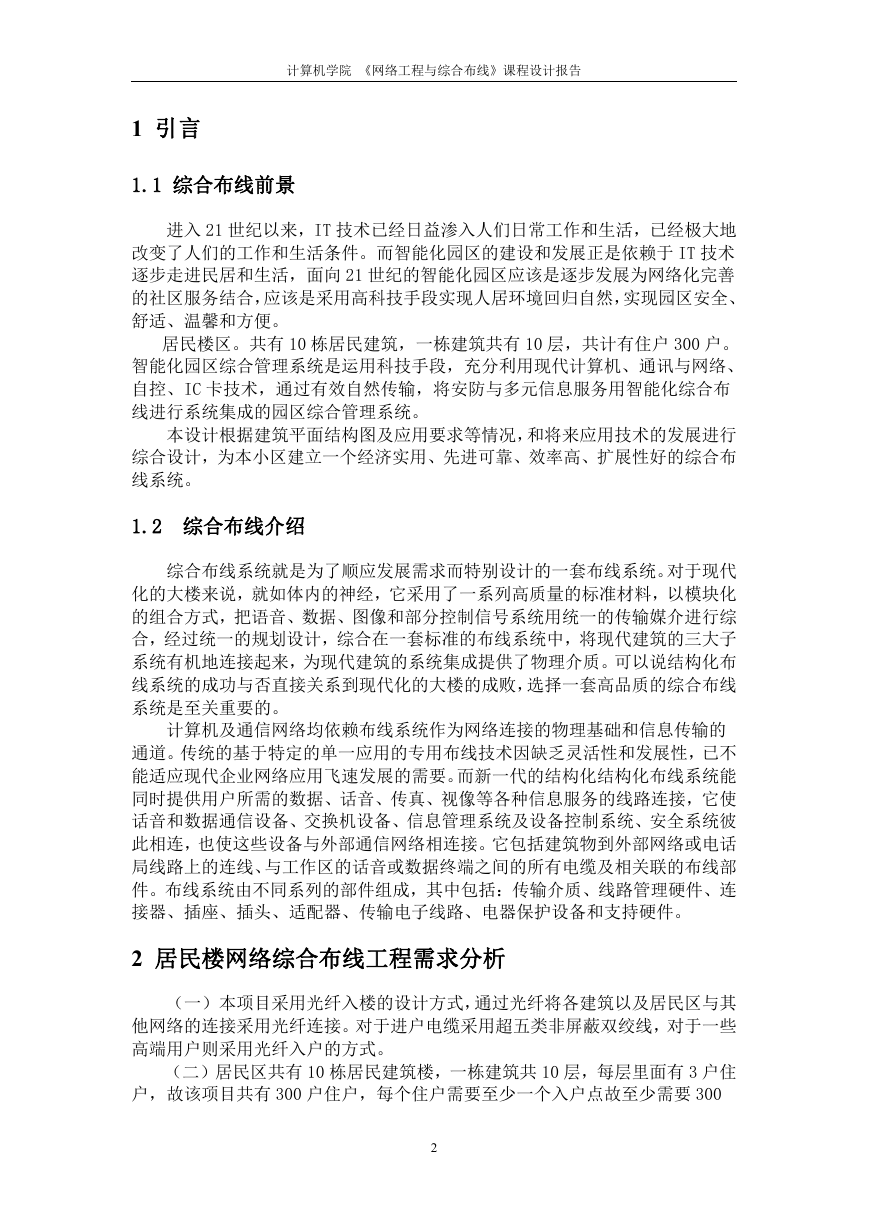

计算机学院 《网络工程与综合布线》课程设计报告 1 引言 1.1 综合布线前景 进入 21 世纪以来,IT 技术已经日益渗入人们日常工作和生活,已经极大地 改变了人们的工作和生活条件。而智能化园区的建设和发展正是依赖于 IT 技术 逐步走进民居和生活,面向 21 世纪的智能化园区应该是逐步发展为网络化完善 的社区服务结合,应该是采用高科技手段实现人居环境回归自然,实现园区安全、 舒适、温馨和方便。 居民楼区。共有 10 栋居民建筑,一栋建筑共有 10 层,共计有住户 300 户。 智能化园区综合管理系统是运用科技手段,充分利用现代计算机、通讯与网络、 自控、IC 卡技术,通过有效自然传输,将安防与多元信息服务用智能化综合布 线进行系统集成的园区综合管理系统。 本设计根据建筑平面结构图及应用要求等情况,和将来应用技术的发展进行 综合设计,为本小区建立一个经济实用、先进可靠、效率高、扩展性好的综合布 线系统。 1.2 综合布线介绍 综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代 化的大楼来说,就如体内的神经,它采用了一系列高质量的标准材料,以模块化 的组合方式,把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综 合,经过统一的规划设计,综合在一套标准的布线系统中,将现代建筑的三大子 系统有机地连接起来,为现代建筑的系统集成提供了物理介质。可以说结构化布 线系统的成功与否直接关系到现代化的大楼的成败,选择一套高品质的综合布线 系统是至关重要的。 计算机及通信网络均依赖布线系统作为网络连接的物理基础和信息传输的 通道。传统的基于特定的单一应用的专用布线技术因缺乏灵活性和发展性,已不 能适应现代企业网络应用飞速发展的需要。而新一代的结构化结构化布线系统能 同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接,它使 话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼 此相连,也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话 局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部 件。布线系统由不同系列的部件组成,其中包括:传输介质、线路管理硬件、连 接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。 2 居民楼网络综合布线工程需求分析 (一)本项目采用光纤入楼的设计方式,通过光纤将各建筑以及居民区与其 他网络的连接采用光纤连接。对于进户电缆采用超五类非屏蔽双绞线,对于一些 高端用户则采用光纤入户的方式。 (二)居民区共有 10 栋居民建筑楼,一栋建筑共 10 层,每层里面有 3 户住 户,故该项目共有 300 户住户,每个住户需要至少一个入户点故至少需要 300 2

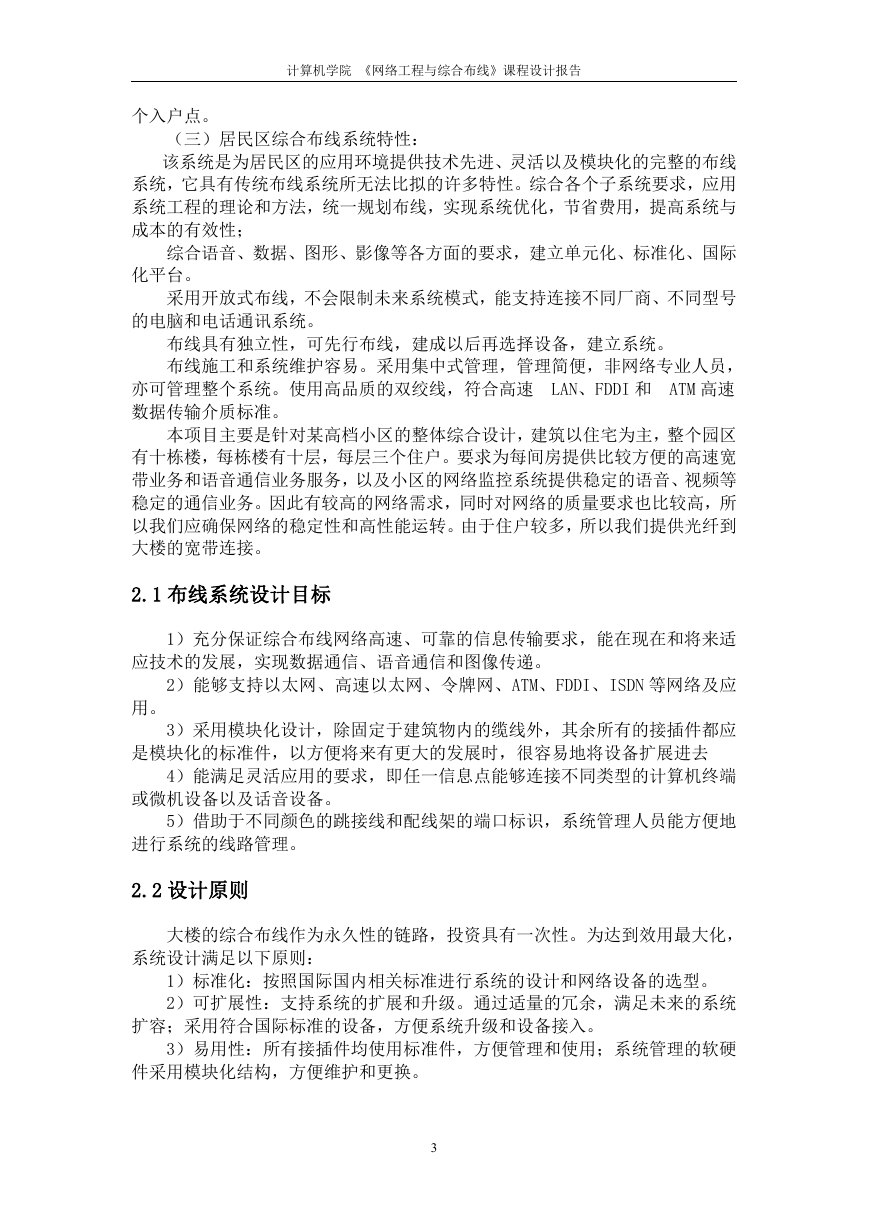

计算机学院 《网络工程与综合布线》课程设计报告 个入户点。 (三)居民区综合布线系统特性: 该系统是为居民区的应用环境提供技术先进、灵活以及模块化的完整的布线 系统,它具有传统布线系统所无法比拟的许多特性。综合各个子系统要求,应用 系统工程的理论和方法,统一规划布线,实现系统优化,节省费用,提高系统与 成本的有效性; 综合语音、数据、图形、影像等各方面的要求,建立单元化、标准化、国际 化平台。 采用开放式布线,不会限制未来系统模式,能支持连接不同厂商、不同型号 的电脑和电话通讯系统。 布线具有独立性,可先行布线,建成以后再选择设备,建立系统。 布线施工和系统维护容易。采用集中式管理,管理简便,非网络专业人员, 亦可管理整个系统。使用高品质的双绞线,符合高速 LAN、FDDI 和 ATM 高速 数据传输介质标准。 本项目主要是针对某高档小区的整体综合设计,建筑以住宅为主,整个园区 有十栋楼,每栋楼有十层,每层三个住户。要求为每间房提供比较方便的高速宽 带业务和语音通信业务服务,以及小区的网络监控系统提供稳定的语音、视频等 稳定的通信业务。因此有较高的网络需求,同时对网络的质量要求也比较高,所 以我们应确保网络的稳定性和高性能运转。由于住户较多,所以我们提供光纤到 大楼的宽带连接。 2.1 布线系统设计目标 1)充分保证综合布线网络高速、可靠的信息传输要求,能在现在和将来适 应技术的发展,实现数据通信、语音通信和图像传递。 2)能够支持以太网、高速以太网、令牌网、ATM、FDDI、ISDN 等网络及应 用。 3)采用模块化设计,除固定于建筑物内的缆线外,其余所有的接插件都应 是模块化的标准件,以方便将来有更大的发展时,很容易地将设备扩展进去 4)能满足灵活应用的要求,即任一信息点能够连接不同类型的计算机终端 或微机设备以及话音设备。 5)借助于不同颜色的跳接线和配线架的端口标识,系统管理人员能方便地 进行系统的线路管理。 2.2 设计原则 大楼的综合布线作为永久性的链路,投资具有一次性。为达到效用最大化, 系统设计满足以下原则: 1)标准化:按照国际国内相关标准进行系统的设计和网络设备的选型。 2)可扩展性:支持系统的扩展和升级。通过适量的冗余,满足未来的系统 扩容;采用符合国际标准的设备,方便系统升级和设备接入。 3)易用性:所有接插件均使用标准件,方便管理和使用;系统管理的软硬 件采用模块化结构,方便维护和更换。 3

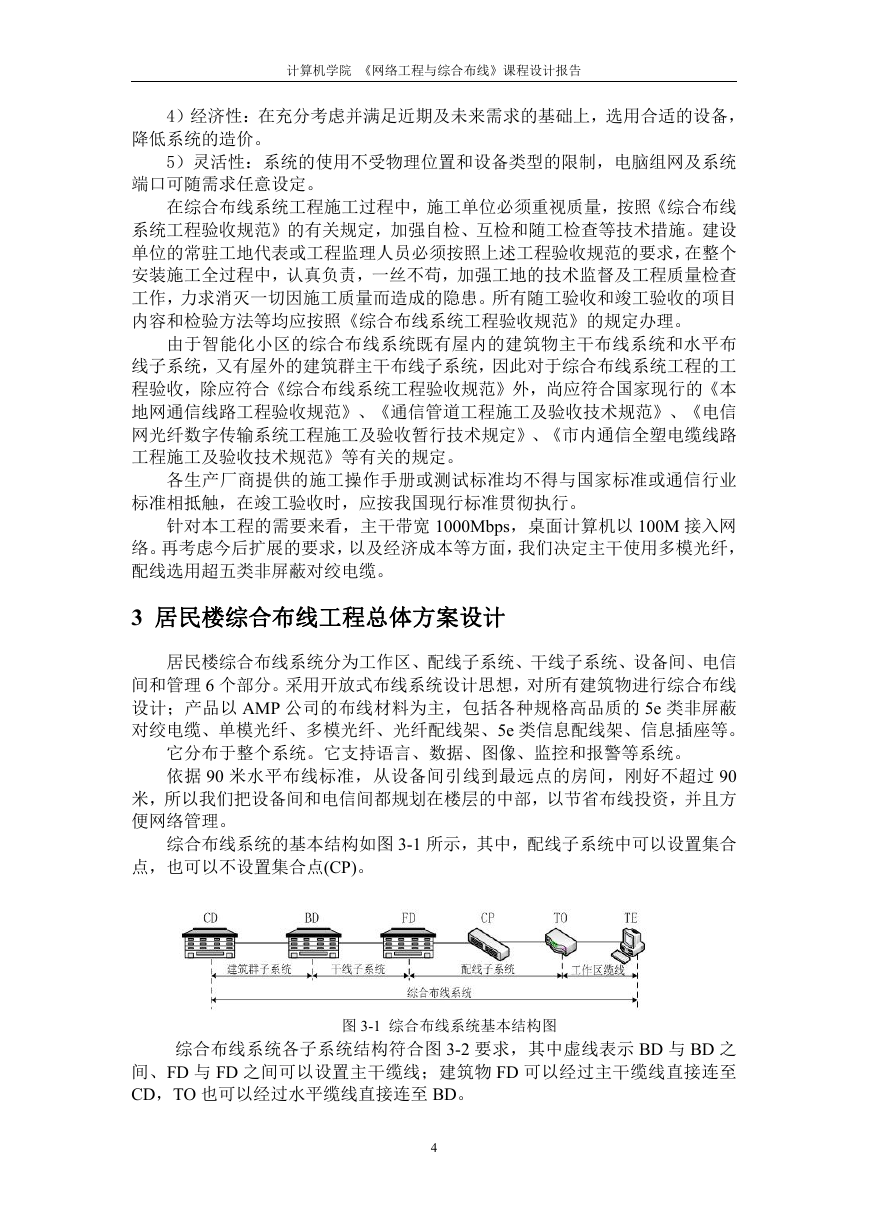

计算机学院 《网络工程与综合布线》课程设计报告 4)经济性:在充分考虑并满足近期及未来需求的基础上,选用合适的设备, 降低系统的造价。 5)灵活性:系统的使用不受物理位置和设备类型的限制,电脑组网及系统 端口可随需求任意设定。 在综合布线系统工程施工过程中,施工单位必须重视质量,按照《综合布线 系统工程验收规范》的有关规定,加强自检、互检和随工检查等技术措施。建设 单位的常驻工地代表或工程监理人员必须按照上述工程验收规范的要求,在整个 安装施工全过程中,认真负责,一丝不苟,加强工地的技术监督及工程质量检查 工作,力求消灭一切因施工质量而造成的隐患。所有随工验收和竣工验收的项目 内容和检验方法等均应按照《综合布线系统工程验收规范》的规定办理。 由于智能化小区的综合布线系统既有屋内的建筑物主干布线系统和水平布 线子系统,又有屋外的建筑群主干布线子系统,因此对于综合布线系统工程的工 程验收,除应符合《综合布线系统工程验收规范》外,尚应符合国家现行的《本 地网通信线路工程验收规范》、《通信管道工程施工及验收技术规范》、《电信 网光纤数字传输系统工程施工及验收暂行技术规定》、《市内通信全塑电缆线路 工程施工及验收技术规范》等有关的规定。 各生产厂商提供的施工操作手册或测试标准均不得与国家标准或通信行业 标准相抵触,在竣工验收时,应按我国现行标准贯彻执行。 针对本工程的需要来看,主干带宽 1000Mbps,桌面计算机以 100M 接入网 络。再考虑今后扩展的要求,以及经济成本等方面,我们决定主干使用多模光纤, 配线选用超五类非屏蔽对绞电缆。 3 居民楼综合布线工程总体方案设计 居民楼综合布线系统分为工作区、配线子系统、干线子系统、设备间、电信 间和管理 6 个部分。采用开放式布线系统设计思想,对所有建筑物进行综合布线 设计;产品以 AMP 公司的布线材料为主,包括各种规格高品质的 5e 类非屏蔽 对绞电缆、单模光纤、多模光纤、光纤配线架、5e 类信息配线架、信息插座等。 它分布于整个系统。它支持语言、数据、图像、监控和报警等系统。 依据 90 米水平布线标准,从设备间引线到最远点的房间,刚好不超过 90 米,所以我们把设备间和电信间都规划在楼层的中部,以节省布线投资,并且方 便网络管理。 综合布线系统的基本结构如图 3-1 所示,其中,配线子系统中可以设置集合 点,也可以不设置集合点(CP)。 图 3-1 综合布线系统基本结构图 综合布线系统各子系统结构符合图 3-2 要求,其中虚线表示 BD 与 BD 之 间、FD 与 FD 之间可以设置主干缆线;建筑物 FD 可以经过主干缆线直接连至 CD,TO 也可以经过水平缆线直接连至 BD。 4

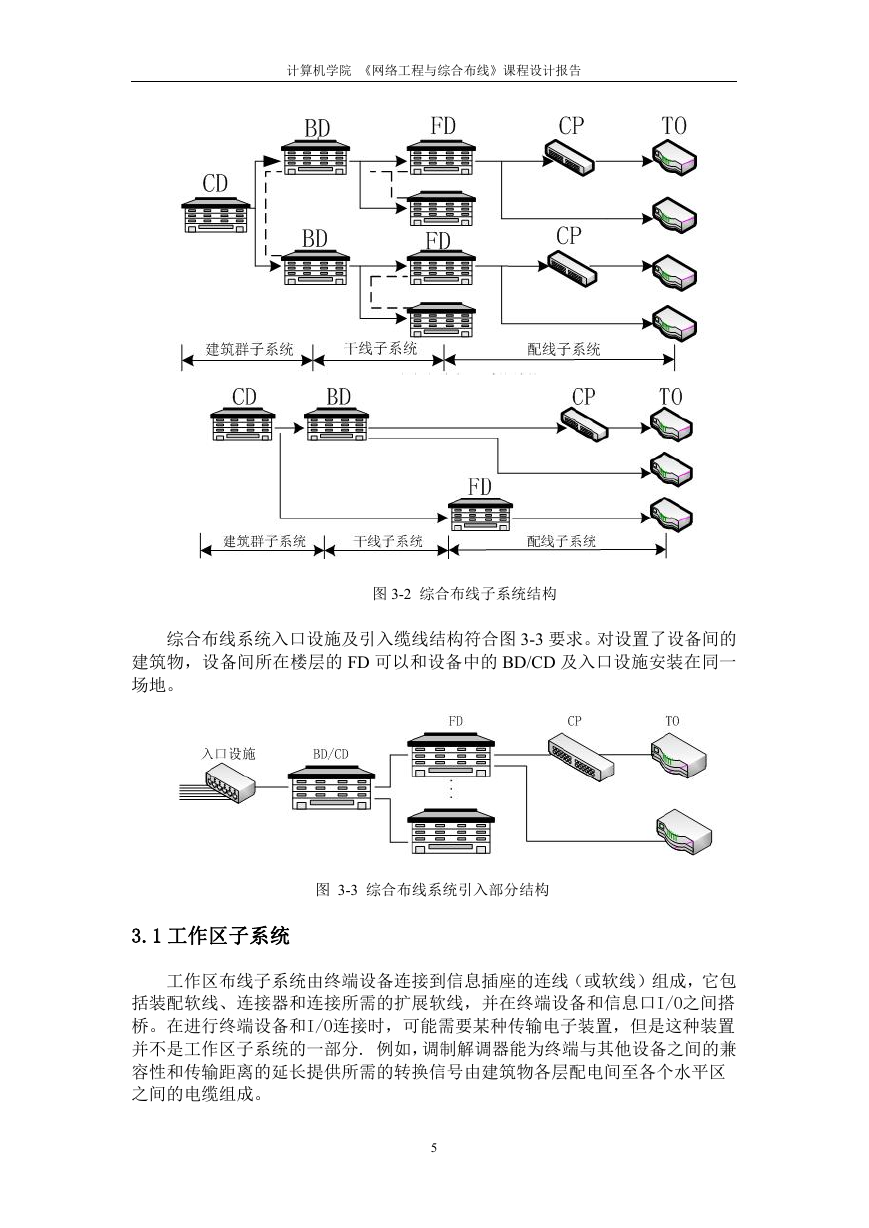

计算机学院 《网络工程与综合布线》课程设计报告 图 3-2 综合布线子系统结构 综合布线系统入口设施及引入缆线结构符合图 3-3 要求。对设置了设备间的 建筑物,设备间所在楼层的 FD 可以和设备中的 BD/CD 及入口设施安装在同一 场地。 图 3-3 综合布线系统引入部分结构 3.1 工作区子系统 工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成,它包 括装配软线、连接器和连接所需的扩展软线,并在终端设备和信息口I/O之间搭 桥。在进行终端设备和I/O连接时,可能需要某种传输电子装置,但是这种装置 并不是工作区子系统的一部分. 例如,调制解调器能为终端与其他设备之间的兼 容性和传输距离的延长提供所需的转换信号由建筑物各层配电间至各个水平区 之间的电缆组成。 5

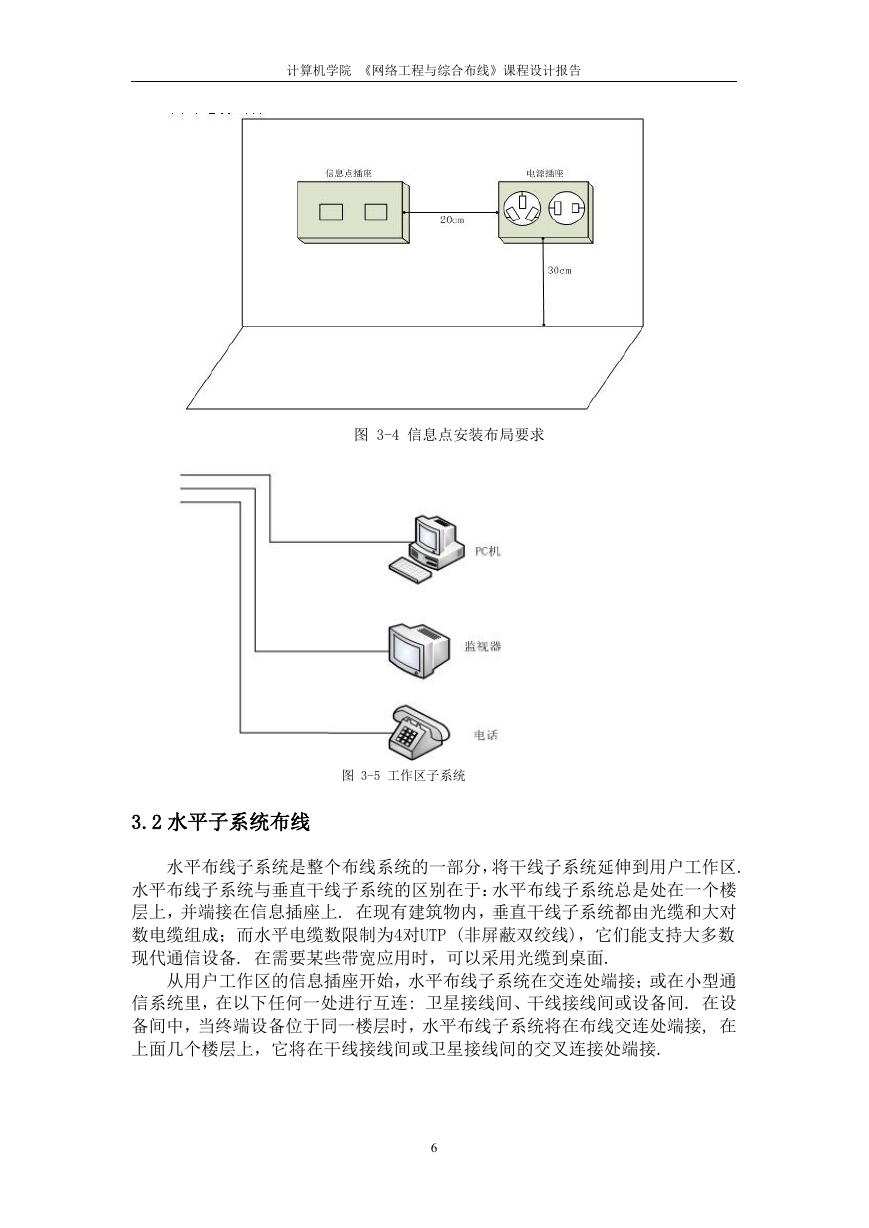

计算机学院 《网络工程与综合布线》课程设计报告 图 3-4 信息点安装布局要求 图 3-5 工作区子系统 3.2 水平子系统布线 水平布线子系统是整个布线系统的一部分,将干线子系统延伸到用户工作区. 水平布线子系统与垂直干线子系统的区别在于:水平布线子系统总是处在一个楼 层上,并端接在信息插座上. 在现有建筑物内,垂直干线子系统都由光缆和大对 数电缆组成;而水平电缆数限制为4对UTP (非屏蔽双绞线),它们能支持大多数 现代通信设备. 在需要某些带宽应用时,可以采用光缆到桌面. 从用户工作区的信息插座开始,水平布线子系统在交连处端接;或在小型通 信系统里,在以下任何一处进行互连: 卫星接线间、干线接线间或设备间. 在设 备间中,当终端设备位于同一楼层时,水平布线子系统将在布线交连处端接, 在 上面几个楼层上,它将在干线接线间或卫星接线间的交叉连接处端接. 6

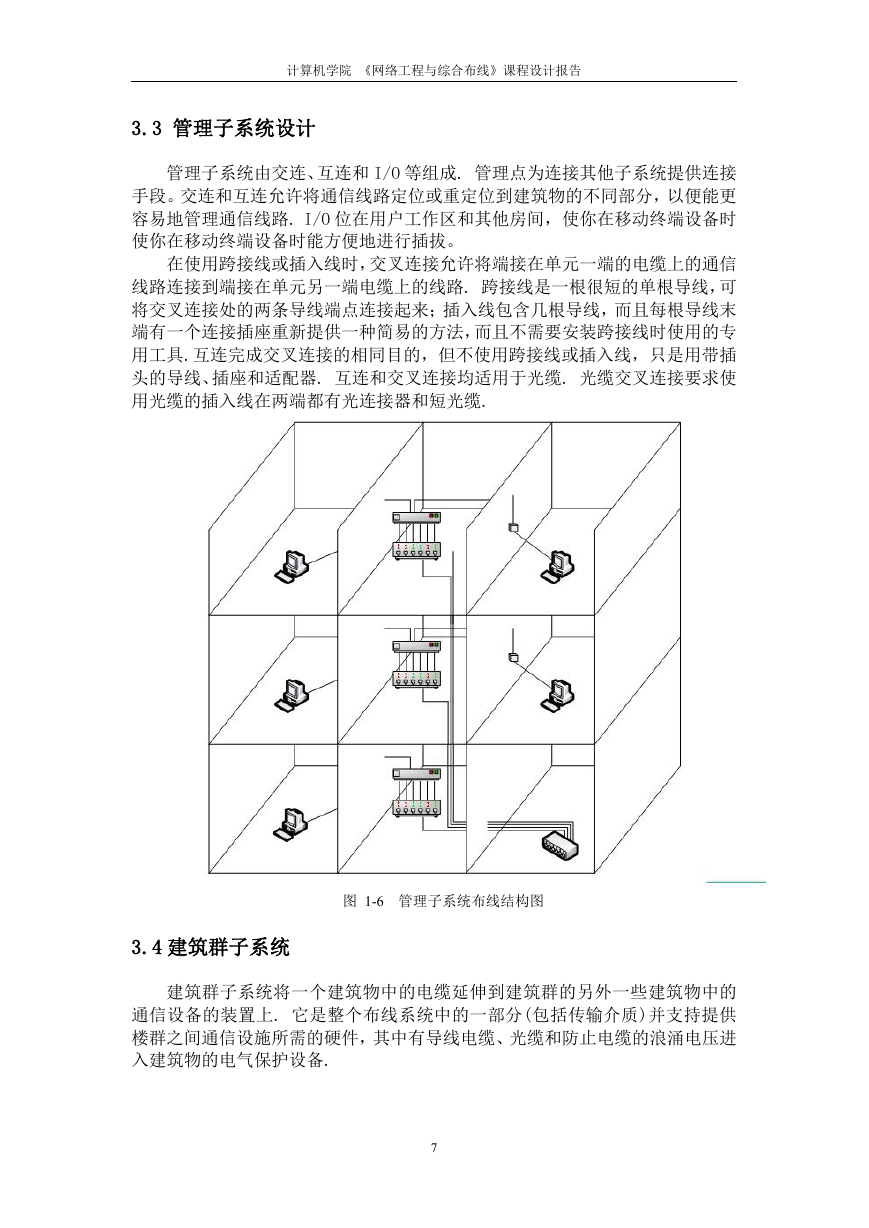

计算机学院 《网络工程与综合布线》课程设计报告 3.3 管理子系统设计 管理子系统由交连、互连和 I/O 等组成. 管理点为连接其他子系统提供连接 手段。交连和互连允许将通信线路定位或重定位到建筑物的不同部分,以便能更 容易地管理通信线路. I/O 位在用户工作区和其他房间,使你在移动终端设备时 使你在移动终端设备时能方便地进行插拔。 在使用跨接线或插入线时,交叉连接允许将端接在单元一端的电缆上的通信 线路连接到端接在单元另一端电缆上的线路. 跨接线是一根很短的单根导线,可 将交叉连接处的两条导线端点连接起来;插入线包含几根导线,而且每根导线末 端有一个连接插座重新提供一种简易的方法,而且不需要安装跨接线时使用的专 用工具.互连完成交叉连接的相同目的,但不使用跨接线或插入线,只是用带插 头的导线、插座和适配器. 互连和交叉连接均适用于光缆. 光缆交叉连接要求使 用光缆的插入线在两端都有光连接器和短光缆. 图 1-6 管理子系统布线结构图 3.4 建筑群子系统 建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的 通信设备的装置上. 它是整个布线系统中的一部分(包括传输介质)并支持提供 楼群之间通信设施所需的硬件,其中有导线电缆、光缆和防止电缆的浪涌电压进 入建筑物的电气保护设备. 7
