高校实验楼网络综合布线工程设计.doc

第1页 / 共19页
第2页 / 共19页
第3页 / 共19页
第4页 / 共19页
第5页 / 共19页
第6页 / 共19页
第7页 / 共19页
第8页 / 共19页
资料共19页,剩余部分请下载后查看
2 高校实验楼网络综合布线工程需求分析
3 高校实验楼网络综合布线工程总体方案设计
3.1 工程概况
3.2 设计范围及分工
3.3 主要工程量表
3.4 主要布线材料计算
3.5 主要设备
4 高校实验楼网络综合布线工程详细设计
4.1设计目标
4.2 系统设计
1)工作区子系统
2)水平子系统
3)管理子系统
4)配线间设计
5)垂直干线子系统
4.3 工程图纸
建筑物平面布局图
网络逻辑结构图
建筑物的布线走线图
设备间机柜布局图
5 高校实验楼综合布线工程测试方案
5.1 测试内容
5.2 测试说明
5.3 测试方法
6 高校实验楼综合布线工程验收标准和验收方式
6.1 验收标准
6.2 验收方式
7 总结
参考文献

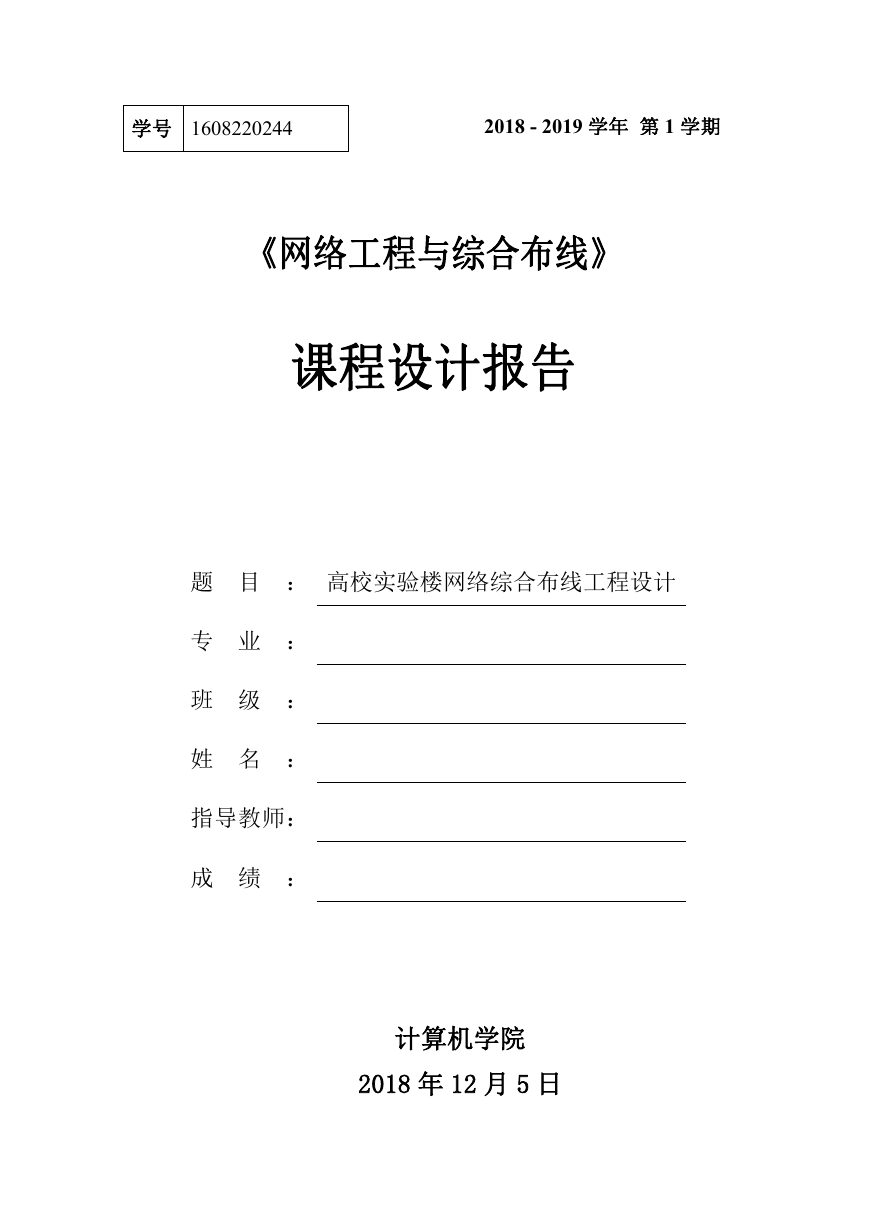

学号 1608220244 2018 - 2019 学年 第 1 学期 《网络工程与综合布线》 课程设计报告 题 目 : 高校实验楼网络综合布线工程设计 专 业 : 班 级 : 姓 名 : 指导教师: 成 绩 : 计算机学院 2018 年 12 月 5 日
计算机学院《网络工程与综合布线》课程设计报告 目录 1 引言 ................................................... 1 2 高校实验楼网络综合布线工程需求分析 ..................... 1 3 高校实验楼网络综合布线工程总体方案设计 ................. 2 3.1 工程概况 .......................................... 2 3.2 设计范围及分工 .................................... 3 3.3 主要工程量表 ...................................... 4 3.4 主要布线材料计算 .................................. 4 3.5 主要设备 .......................................... 5 4 高校实验楼网络综合布线工程详细设计 ..................... 6 4.1 设计目标 ...........................................6 4.2 系统设计 .......................................... 6 4.3 工程图纸 ......................................... 10 5 高校实验楼综合布线工程测试方案 ........................ 14 5.1 测试内容 ......................................... 14 5.2 测试说明 ......................................... 14 5.3 测试方法 ......................................... 14 6 高校实验楼综合布线工程验收标准和验收方式 .............. 15 6.1 验收标准 ......................................... 15 6.2 验收方式 ......................................... 16 7 总结 .................................................. 17 参考文献 ................................................ 17

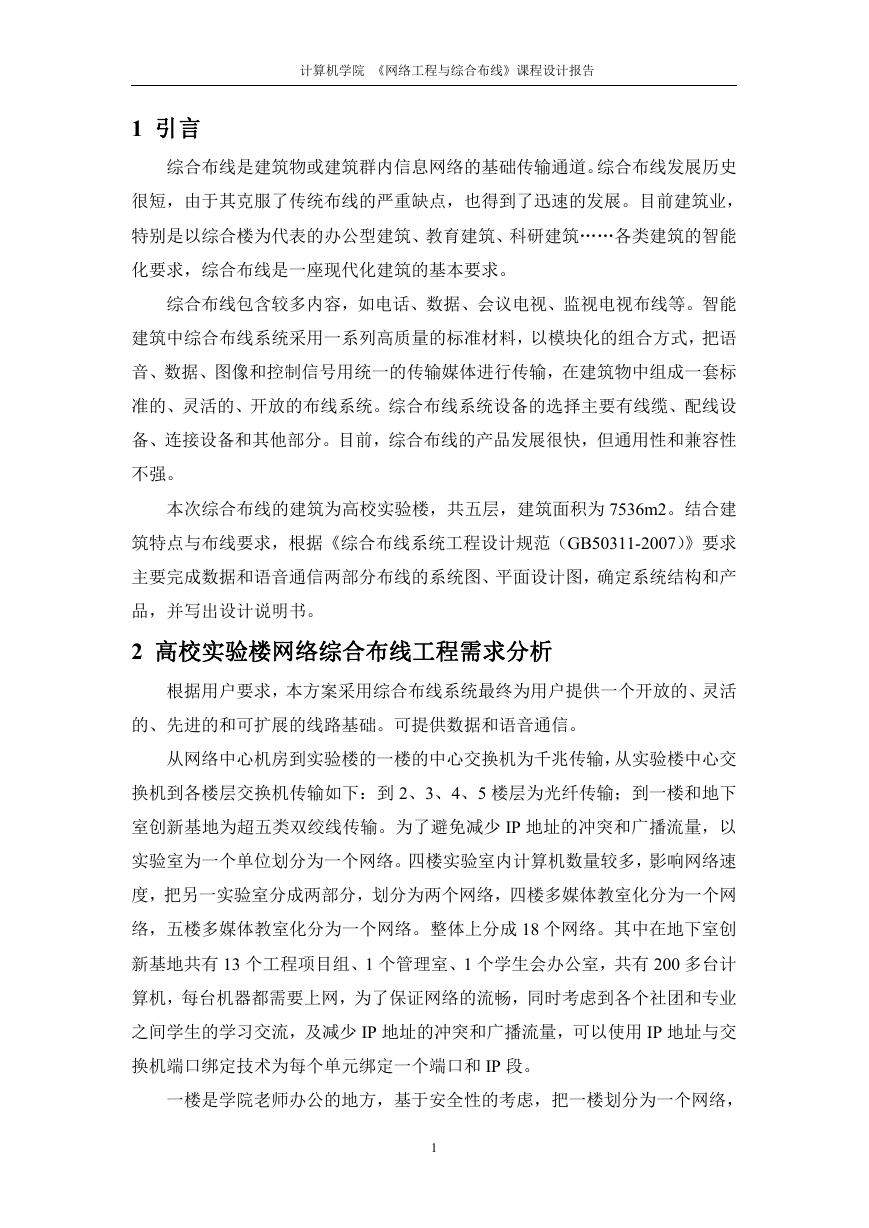

计算机学院 《网络工程与综合布线》课程设计报告 1 引言 综合布线是建筑物或建筑群内信息网络的基础传输通道。综合布线发展历史 很短,由于其克服了传统布线的严重缺点,也得到了迅速的发展。目前建筑业, 特别是以综合楼为代表的办公型建筑、教育建筑、科研建筑……各类建筑的智能 化要求,综合布线是一座现代化建筑的基本要求。 综合布线包含较多内容,如电话、数据、会议电视、监视电视布线等。智能 建筑中综合布线系统采用一系列高质量的标准材料,以模块化的组合方式,把语 音、数据、图像和控制信号用统一的传输媒体进行传输,在建筑物中组成一套标 准的、灵活的、开放的布线系统。综合布线系统设备的选择主要有线缆、配线设 备、连接设备和其他部分。目前,综合布线的产品发展很快,但通用性和兼容性 不强。 本次综合布线的建筑为高校实验楼,共五层,建筑面积为 7536m2。结合建 筑特点与布线要求,根据《综合布线系统工程设计规范(GB50311-2007)》要求 主要完成数据和语音通信两部分布线的系统图、平面设计图,确定系统结构和产 品,并写出设计说明书。 2 高校实验楼网络综合布线工程需求分析 根据用户要求,本方案采用综合布线系统最终为用户提供一个开放的、灵活 的、先进的和可扩展的线路基础。可提供数据和语音通信。 从网络中心机房到实验楼的一楼的中心交换机为千兆传输,从实验楼中心交 换机到各楼层交换机传输如下:到 2、3、4、5 楼层为光纤传输;到一楼和地下 室创新基地为超五类双绞线传输。为了避免减少 IP 地址的冲突和广播流量,以 实验室为一个单位划分为一个网络。四楼实验室内计算机数量较多,影响网络速 度,把另一实验室分成两部分,划分为两个网络,四楼多媒体教室化分为一个网 络,五楼多媒体教室化分为一个网络。整体上分成 18 个网络。其中在地下室创 新基地共有 13 个工程项目组、1 个管理室、1 个学生会办公室,共有 200 多台计 算机,每台机器都需要上网,为了保证网络的流畅,同时考虑到各个社团和专业 之间学生的学习交流,及减少 IP 地址的冲突和广播流量,可以使用 IP 地址与交 换机端口绑定技术为每个单元绑定一个端口和 IP 段。 一楼是学院老师办公的地方,基于安全性的考虑,把一楼划分为一个网络, 1

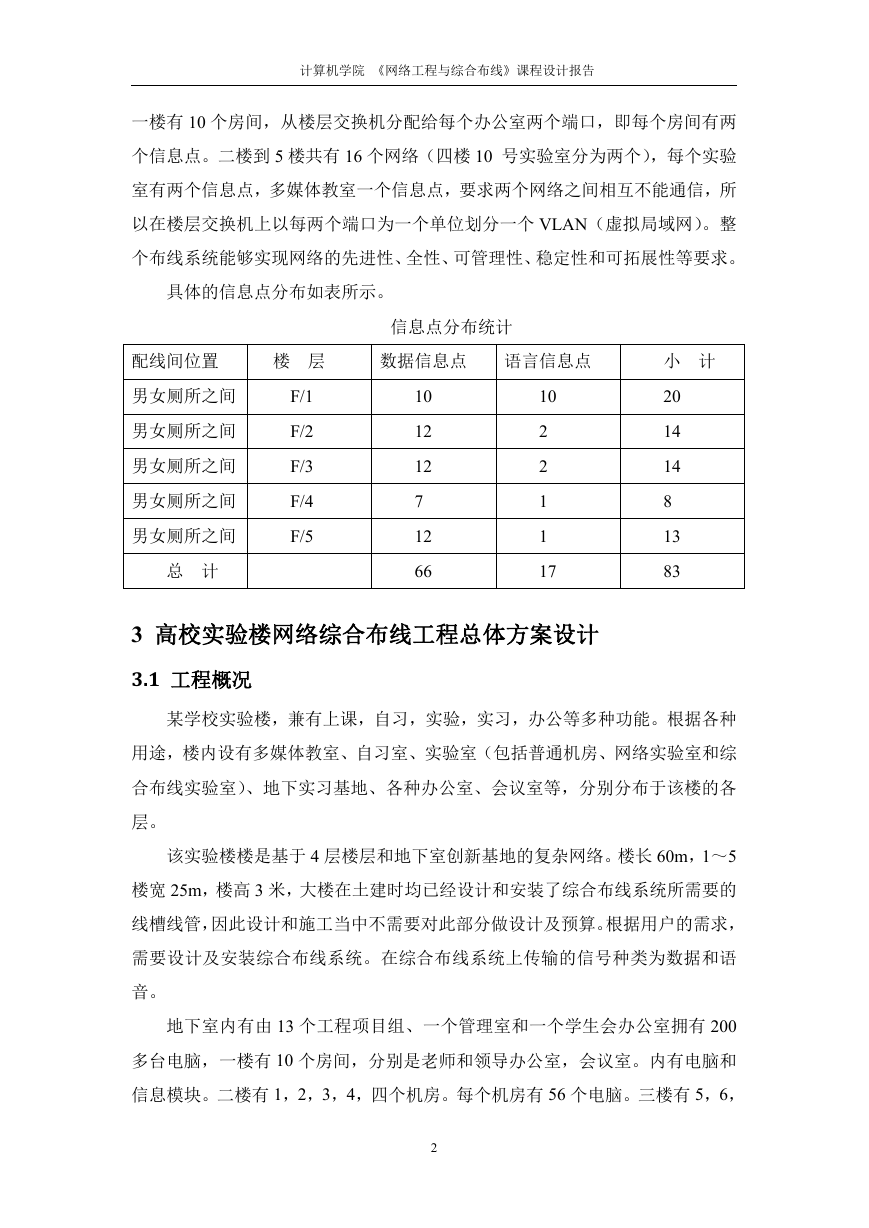

计算机学院 《网络工程与综合布线》课程设计报告 一楼有 10 个房间,从楼层交换机分配给每个办公室两个端口,即每个房间有两 个信息点。二楼到 5 楼共有 16 个网络(四楼 10 号实验室分为两个),每个实验 室有两个信息点,多媒体教室一个信息点,要求两个网络之间相互不能通信,所 以在楼层交换机上以每两个端口为一个单位划分一个 VLAN(虚拟局域网)。整 个布线系统能够实现网络的先进性、全性、可管理性、稳定性和可拓展性等要求。 具体的信息点分布如表所示。 信息点分布统计 配线间位置 楼 层 数据信息点 语言信息点 小 计 男女厕所之间 男女厕所之间 男女厕所之间 男女厕所之间 男女厕所之间 总 计 F/1 F/2 F/3 F/4 F/5 10 12 12 7 12 66 10 2 2 1 1 17 20 14 14 8 13 83 3 高校实验楼网络综合布线工程总体方案设计 3.1 工程概况 某学校实验楼,兼有上课,自习,实验,实习,办公等多种功能。根据各种 用途,楼内设有多媒体教室、自习室、实验室(包括普通机房、网络实验室和综 合布线实验室)、地下实习基地、各种办公室、会议室等,分别分布于该楼的各 层。 该实验楼楼是基于 4 层楼层和地下室创新基地的复杂网络。楼长 60m,1~5 楼宽 25m,楼高 3 米,大楼在土建时均已经设计和安装了综合布线系统所需要的 线槽线管,因此设计和施工当中不需要对此部分做设计及预算。根据用户的需求, 需要设计及安装综合布线系统。在综合布线系统上传输的信号种类为数据和语 音。 地下室内有由 13 个工程项目组、一个管理室和一个学生会办公室拥有 200 多台电脑,一楼有 10 个房间,分别是老师和领导办公室,会议室。内有电脑和 信息模块。二楼有 1,2,3,4,四个机房。每个机房有 56 个电脑。三楼有 5,6, 2

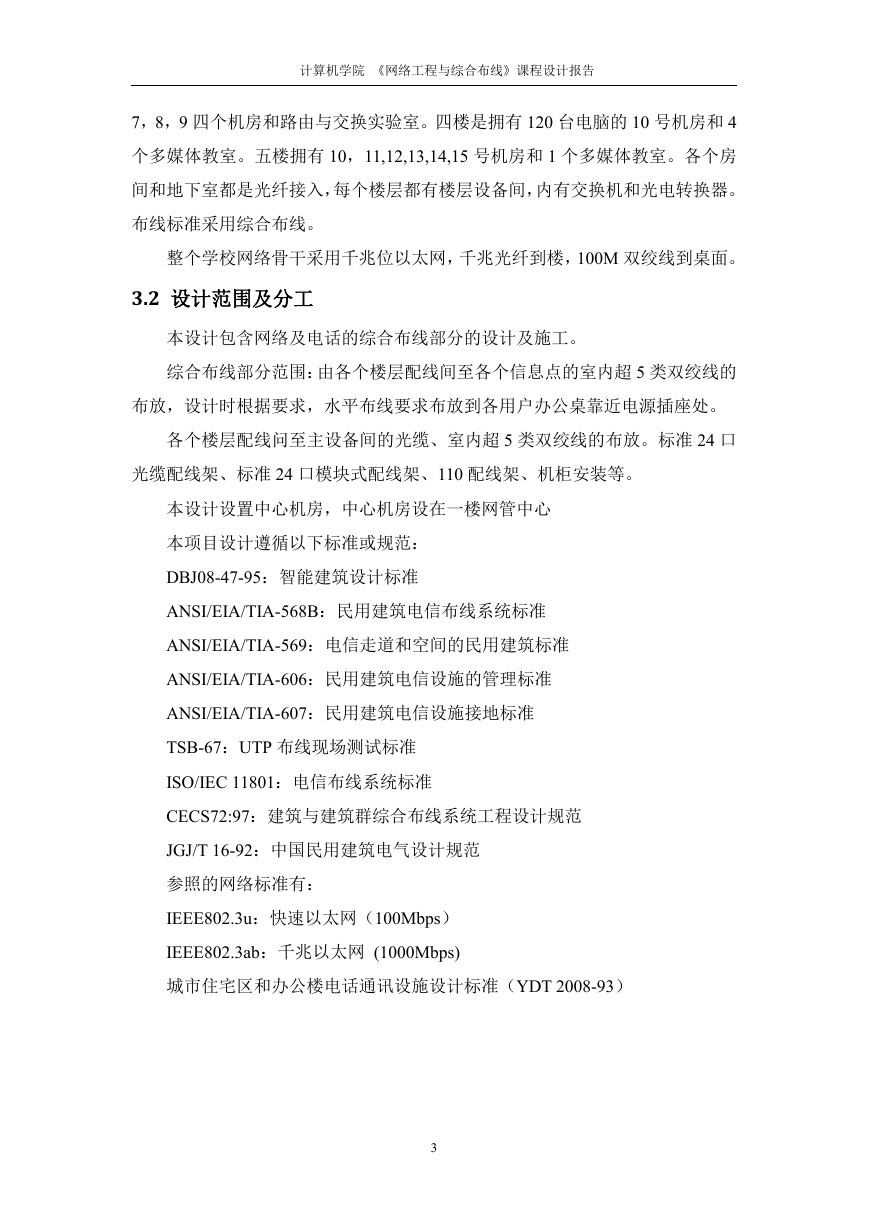

计算机学院 《网络工程与综合布线》课程设计报告 7,8,9 四个机房和路由与交换实验室。四楼是拥有 120 台电脑的 10 号机房和 4 个多媒体教室。五楼拥有 10,11,12,13,14,15 号机房和 1 个多媒体教室。各个房 间和地下室都是光纤接入,每个楼层都有楼层设备间,内有交换机和光电转换器。 布线标准采用综合布线。 整个学校网络骨干采用千兆位以太网,千兆光纤到楼,100M 双绞线到桌面。 3.2 设计范围及分工 本设计包含网络及电话的综合布线部分的设计及施工。 综合布线部分范围:由各个楼层配线间至各个信息点的室内超 5 类双绞线的 布放,设计时根据要求,水平布线要求布放到各用户办公桌靠近电源插座处。 各个楼层配线问至主设备间的光缆、室内超 5 类双绞线的布放。标准 24 口 光缆配线架、标准 24 口模块式配线架、110 配线架、机柜安装等。 本设计设置中心机房,中心机房设在一楼网管中心 本项目设计遵循以下标准或规范: DBJ08-47-95:智能建筑设计标准 ANSI/EIA/TIA-568B:民用建筑电信布线系统标准 ANSI/EIA/TIA-569:电信走道和空间的民用建筑标准 ANSI/EIA/TIA-606:民用建筑电信设施的管理标准 ANSI/EIA/TIA-607:民用建筑电信设施接地标准 TSB-67:UTP 布线现场测试标准 ISO/IEC 11801:电信布线系统标准 CECS72:97:建筑与建筑群综合布线系统工程设计规范 JGJ/T 16-92:中国民用建筑电气设计规范 参照的网络标准有: IEEE802.3u:快速以太网(100Mbps) IEEE802.3ab:千兆以太网 (1000Mbps) 城市住宅区和办公楼电话通讯设施设计标准(YDT 2008-93) 3

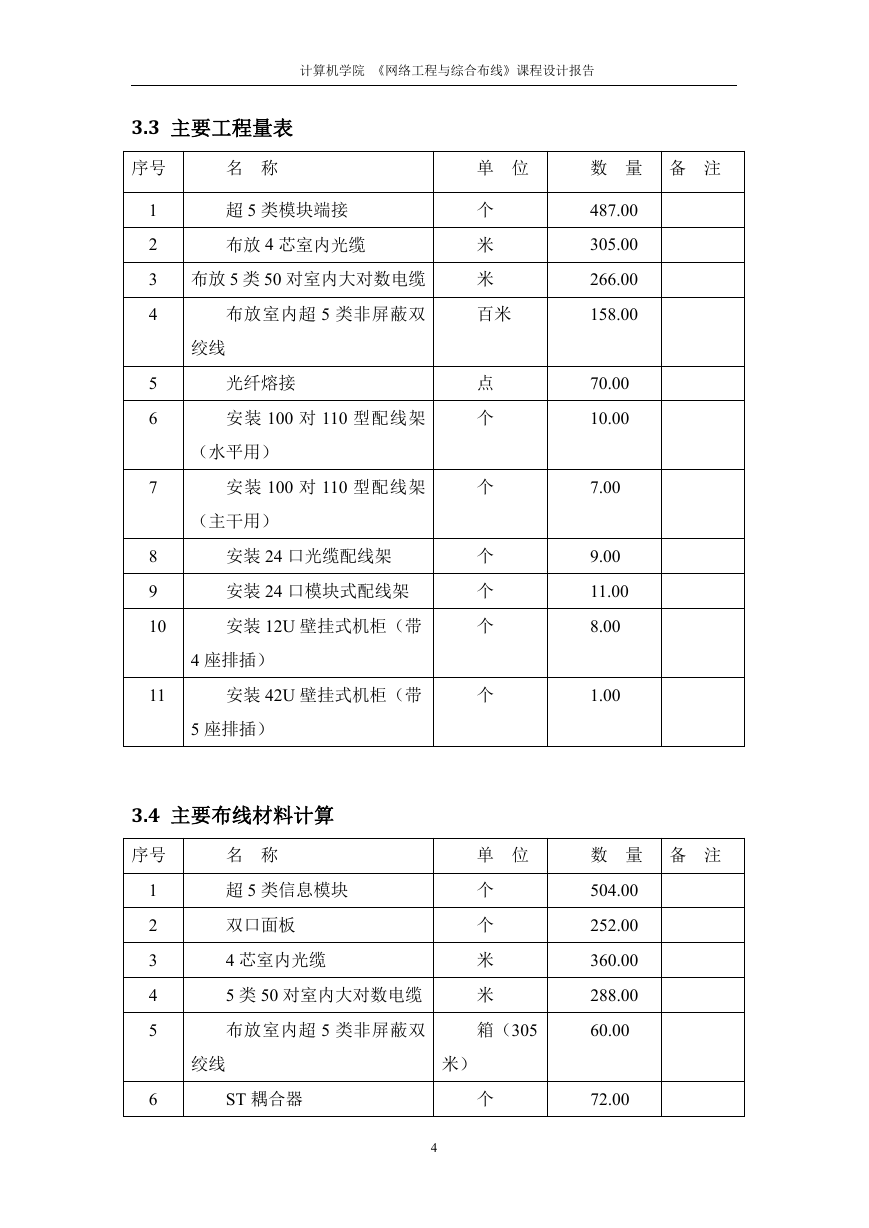

计算机学院 《网络工程与综合布线》课程设计报告 3.3 主要工程量表 序号 名 称 单 位 数 量 备 注 超 5 类模块端接 布放 4 芯室内光缆 1 2 3 布放 5 类 50 对室内大对数电缆 4 布放室内超 5 类非屏蔽双 个 米 米 百米 5 6 7 8 9 10 11 绞线 光纤熔接 安装 100 对 110 型配线架 (水平用) 安装 100 对 110 型配线架 (主干用) 安装 24 口光缆配线架 安装 24 口模块式配线架 安装 12U 壁挂式机柜(带 4 座排插) 安装 42U 壁挂式机柜(带 5 座排插) 点 个 个 个 个 个 个 487.00 305.00 266.00 158.00 70.00 10.00 7.00 9.00 11.00 8.00 1.00 3.4 主要布线材料计算 序号 名 称 单 位 数 量 备 注 1 2 3 4 5 6 超 5 类信息模块 双口面板 4 芯室内光缆 5 类 50 对室内大对数电缆 布放室内超 5 类非屏蔽双 个 个 米 米 箱(305 绞线 ST 耦合器 米) 个 4 504.00 252.00 360.00 288.00 60.00 72.00

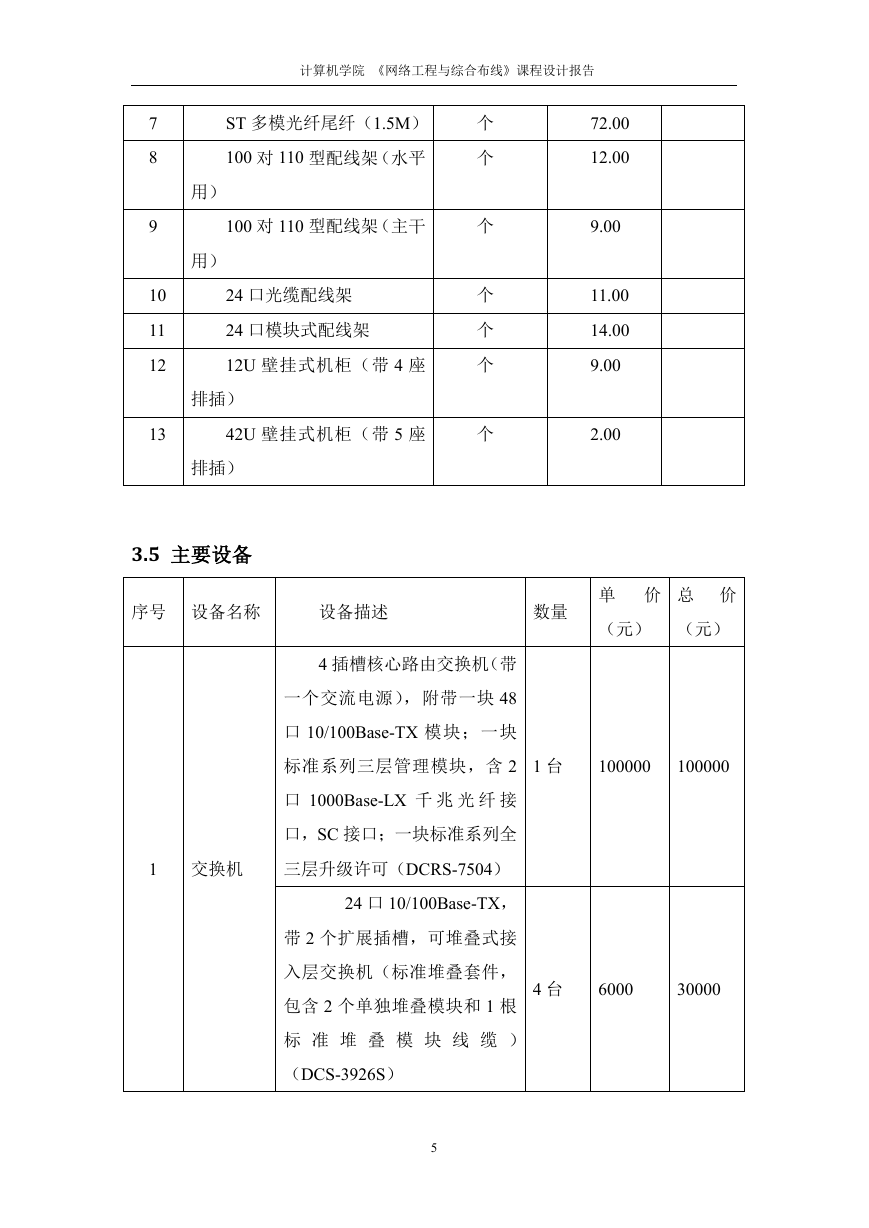

计算机学院 《网络工程与综合布线》课程设计报告 7 8 9 10 11 12 13 ST 多模光纤尾纤(1.5M) 100 对 110 型配线架(水平 100 对 110 型配线架(主干 用) 用) 24 口光缆配线架 24 口模块式配线架 12U 壁挂式机柜(带 4 座 排插) 42U 壁挂式机柜(带 5 座 排插) 个 个 个 个 个 个 个 72.00 12.00 9.00 11.00 14.00 9.00 2.00 3.5 主要设备 序号 设备名称 设备描述 数量 单 价 总 价 (元) (元) 1 交换机 4 插槽核心路由交换机(带 一个交流电源),附带一块 48 口 10/100Base-TX 模块;一块 标准系列三层管理模块,含 2 口 1000Base-LX 千 兆 光 纤 接 口,SC 接口;一块标准系列全 三层升级许可(DCRS-7504) 24 口 10/100Base-TX, 带 2 个扩展插槽,可堆叠式接 入层交换机(标准堆叠套件, 包含 2 个单独堆叠模块和 1 根 标 准 堆 叠 模 块 线 缆 ) (DCS-3926S) 5 1 台 100000 100000 4 台 6000 30000

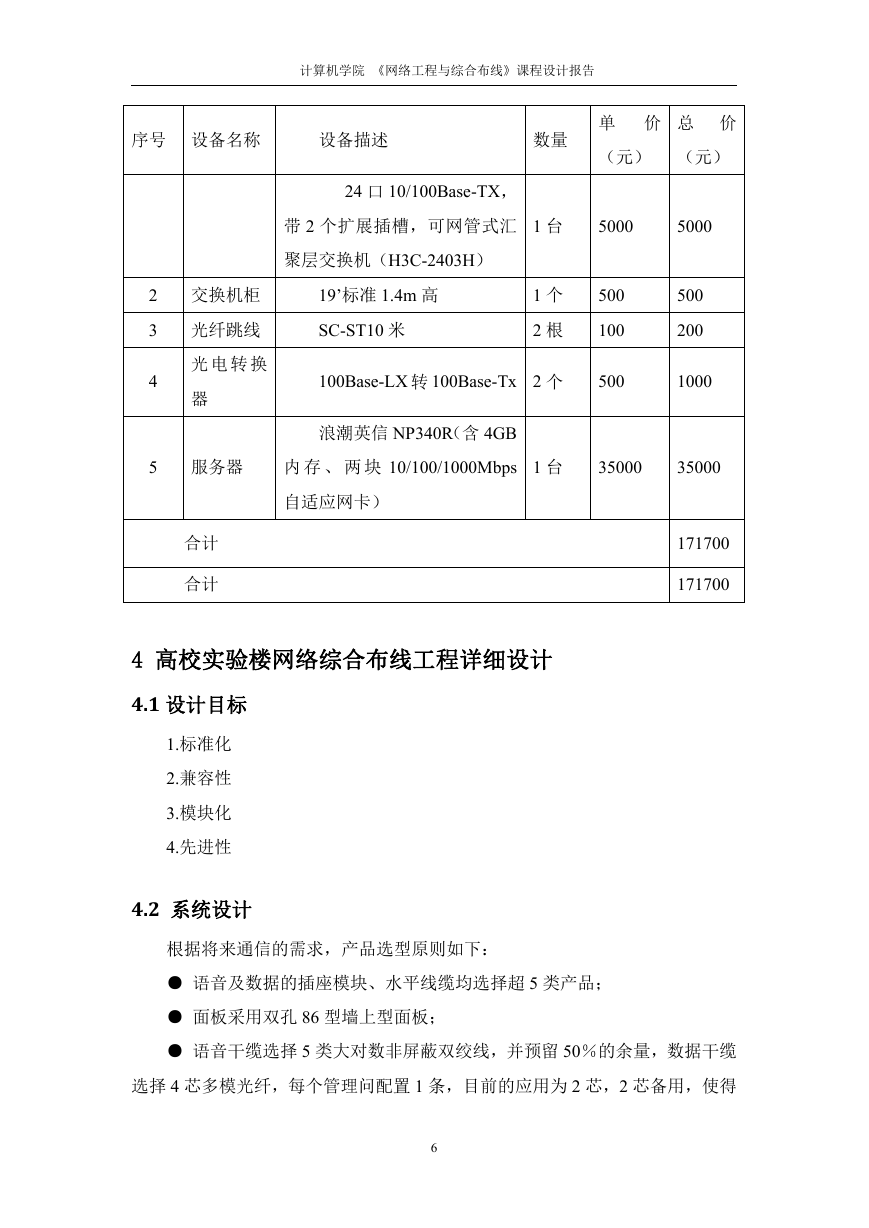

计算机学院 《网络工程与综合布线》课程设计报告 序号 设备名称 设备描述 数量 单 价 总 价 (元) (元) 24 口 10/100Base-TX, 带 2 个扩展插槽,可网管式汇 聚层交换机(H3C-2403H) 1 台 5000 5000 19’标准 1.4m 高 SC-ST10 米 1 个 2 根 100Base-LX 转 100Base-Tx 2 个 500 100 500 500 200 1000 浪潮英信 NP340R(含 4GB 内 存 、 两 块 10/100/1000Mbps 自适应网卡) 1 台 35000 35000 171700 171700 2 交换机柜 3 光纤跳线 4 光 电 转 换 器 5 服务器 合计 合计 4 高校实验楼网络综合布线工程详细设计 4.1 设计目标 1.标准化 2.兼容性 3.模块化 4.先进性 4.2 系统设计 根据将来通信的需求,产品选型原则如下: ● 语音及数据的插座模块、水平线缆均选择超 5 类产品; ● 面板采用双孔 86 型墙上型面板; ● 语音干缆选择 5 类大对数非屏蔽双绞线,并预留 50%的余量,数据干缆 选择 4 芯多模光纤,每个管理问配置 1 条,目前的应用为 2 芯,2 芯备用,使得 6
