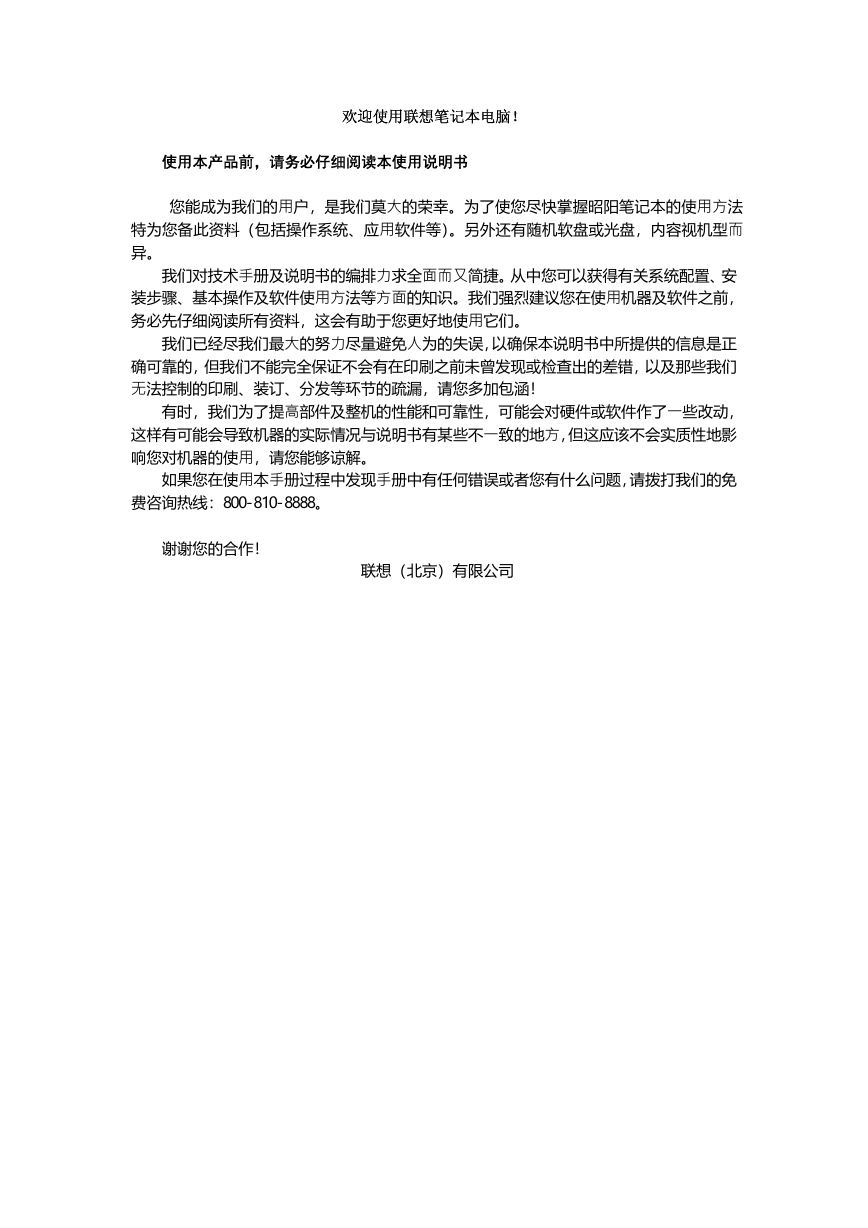

欢迎使用联想笔记本电脑！使用本产品前，请务必仔细阅读本使用说明书您能成为我们的用户，是我们莫大的荣幸。为了使您尽快掌握昭阳笔记本的使用方法特为您备此资料（包括操作系统、应用软件等）。另外还有随机软盘或光盘，内容视机型而异。我们对技术手册及说明书的编排力求全面而又简捷。从中您可以获得有关系统配置、安装步骤、基本操作及软件使用方法等方面的知识。我们强烈建议您在使用机器及软件之前，务必先仔细阅读所有资料，这会有助于您更好地使用它们。我们已经尽我们最大的努力尽量避免人为的失误，以确保本说明书中所提供的信息是正确可靠的，但我们不能完全保证不会有在印刷之前未曾发现或检查出的差错，以及那些我们无法控制的印刷、装订、分发等环节的疏漏，请您多加包涵！有时，我们为了提高部件及整机的性能和可靠性，可能会对硬件或软件作了一些改动，这样有可能会导致机器的实际情况与说明书有某些不一致的地方，但这应该不会实质性地影响您对机器的使用，请您能够谅解。如果您在使用本手册过程中发现手册中有任何错误或者您有什么问题，请拨打我们的免费咨询热线：800-810-8888。谢谢您的合作！联想（北京）有限公司

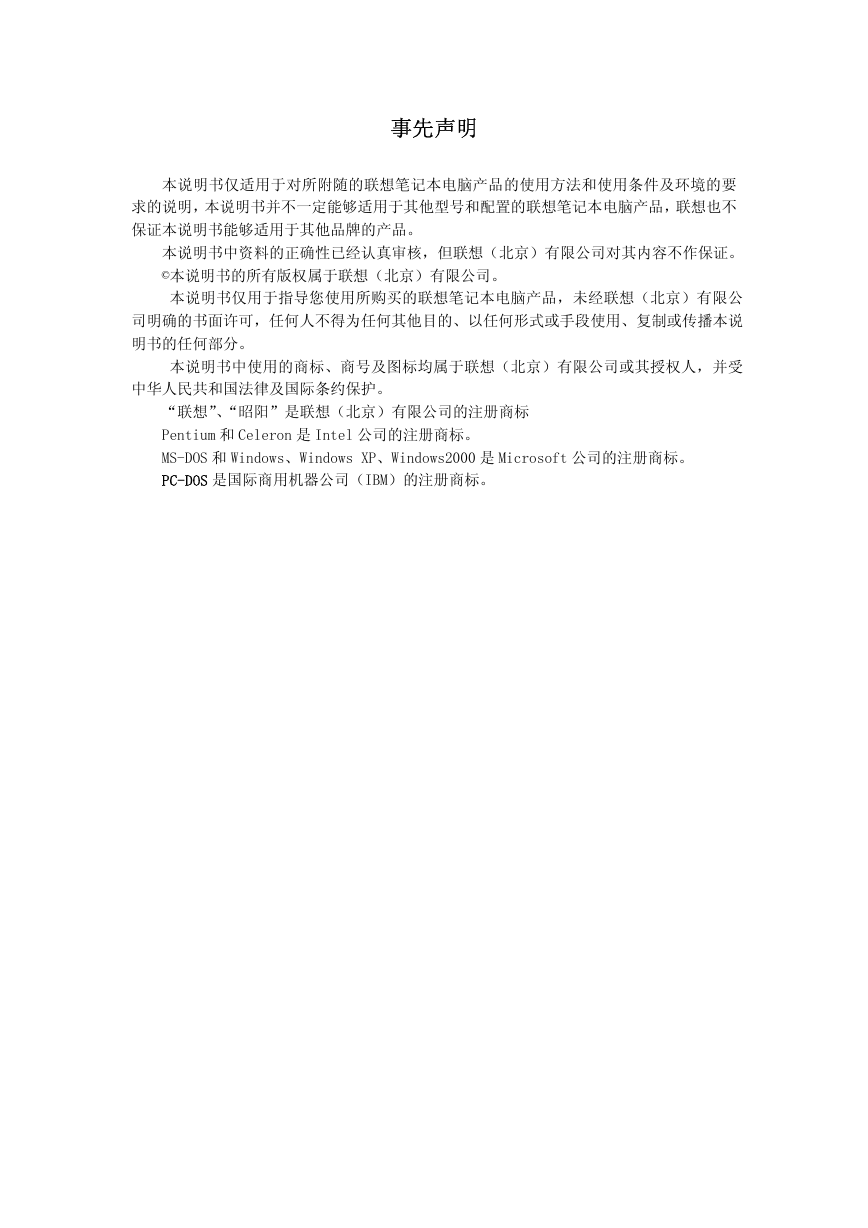

事先声明本说明书仅适用于对所附随的联想笔记本电脑产品的使用方法和使用条件及环境的要求的说明，本说明书并不一定能够适用于其他型号和配置的联想笔记本电脑产品，联想也不保证本说明书能够适用于其他品牌的产品。本说明书中资料的正确性已经认真审核，但联想（北京）有限公司对其内容不作保证。 ©本说明书的所有版权属于联想（北京）有限公司。本说明书仅用于指导您使用所购买的联想笔记本电脑产品，未经联想（北京）有限公司明确的书面许可，任何人不得为任何其他目的、以任何形式或手段使用、复制或传播本说明书的任何部分。本说明书中使用的商标、商号及图标均属于联想（北京）有限公司或其授权人，并受中华人民共和国法律及国际条约保护。 “联想”、“昭阳”是联想（北京）有限公司的注册商标 Pentium 和 Celeron 是 Intel 公司的注册商标。 MS-DOS 和 Windows、Windows XP、Windows2000 是 Microsoft 公司的注册商标。 PC-DOS 是国际商用机器公司（IBM）的注册商标。

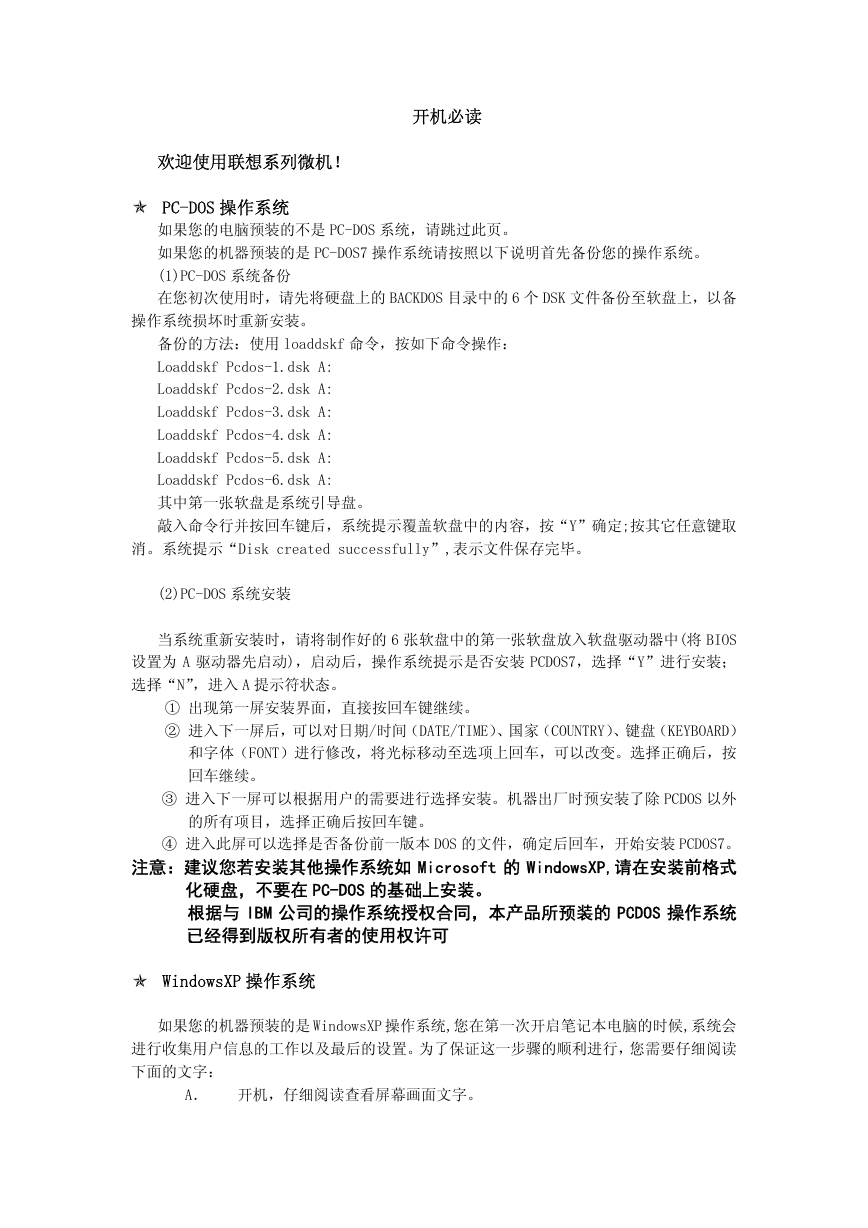

开机必读欢迎使用联想系列微机！ PC-DOS 操作系统如果您的电脑预装的不是 PC-DOS 系统，请跳过此页。如果您的机器预装的是 PC-DOS7 操作系统请按照以下说明首先备份您的操作系统。 (1)PC-DOS 系统备份在您初次使用时，请先将硬盘上的 BACKDOS 目录中的 6 个 DSK 文件备份至软盘上，以备操作系统损坏时重新安装。备份的方法：使用 loaddskf 命令，按如下命令操作： Loaddskf Pcdos-1.dsk A: Loaddskf Pcdos-2.dsk A: Loaddskf Pcdos-3.dsk A: Loaddskf Pcdos-4.dsk A: Loaddskf Pcdos-5.dsk A: Loaddskf Pcdos-6.dsk A: 其中第一张软盘是系统引导盘。敲入命令行并按回车键后，系统提示覆盖软盘中的内容，按“Y”确定;按其它任意键取消。系统提示“Disk created successfully”,表示文件保存完毕。 (2)PC-DOS 系统安装当系统重新安装时，请将制作好的 6 张软盘中的第一张软盘放入软盘驱动器中(将 BIOS 设置为 A 驱动器先启动)，启动后，操作系统提示是否安装 PCDOS7，选择“Y”进行安装；选择“N”，进入 A 提示符状态。 ① 出现第一屏安装界面，直接按回车键继续。 ② 进入下一屏后，可以对日期/时间（DATE/TIME）、国家（COUNTRY）、键盘（KEYBOARD）和字体（FONT）进行修改，将光标移动至选项上回车，可以改变。选择正确后，按回车继续。 ③ 进入下一屏可以根据用户的需要进行选择安装。机器出厂时预安装了除 PCDOS 以外的所有项目，选择正确后按回车键。 ④ 进入此屏可以选择是否备份前一版本 DOS 的文件，确定后回车，开始安装 PCDOS7。注意：建议您若安装其他操作系统如 Microsoft 的 WindowsXP,请在安装前格式化硬盘，不要在 PC-DOS 的基础上安装。根据与 IBM 公司的操作系统授权合同，本产品所预装的 PCDOS 操作系统已经得到版权所有者的使用权许可 WindowsXP 操作系统如果您的机器预装的是 WindowsXP 操作系统,您在第一次开启笔记本电脑的时候,系统会进行收集用户信息的工作以及最后的设置。为了保证这一步骤的顺利进行，您需要仔细阅读下面的文字： A．开机，仔细阅读查看屏幕画面文字。

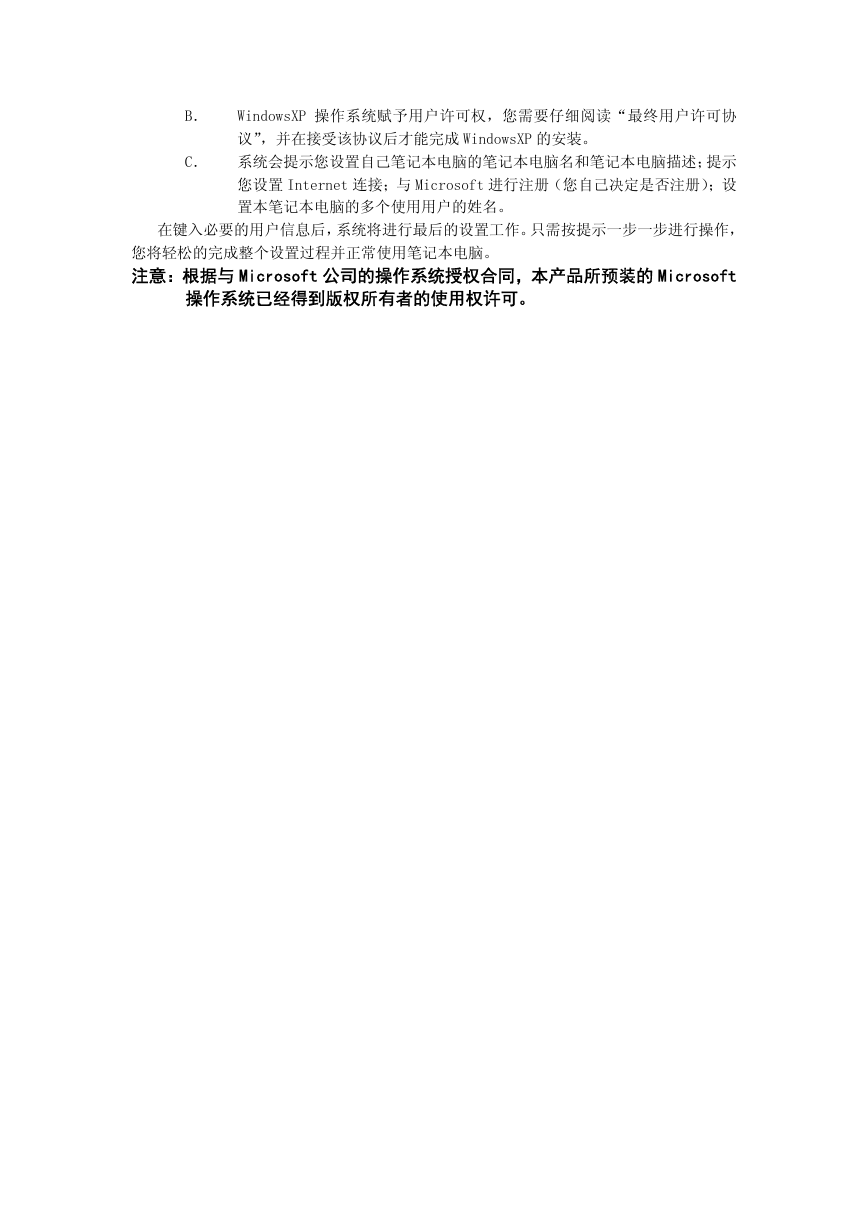

B． WindowsXP 操作系统赋予用户许可权，您需要仔细阅读“最终用户许可协议”，并在接受该协议后才能完成 WindowsXP 的安装。 C．系统会提示您设置自己笔记本电脑的笔记本电脑名和笔记本电脑描述；提示您设置 Internet 连接；与 Microsoft 进行注册（您自己决定是否注册）；设置本笔记本电脑的多个使用用户的姓名。在键入必要的用户信息后，系统将进行最后的设置工作。只需按提示一步一步进行操作，您将轻松的完成整个设置过程并正常使用笔记本电脑。注意：根据与 Microsoft 公司的操作系统授权合同，本产品所预装的 Microsoft 操作系统已经得到版权所有者的使用权许可。

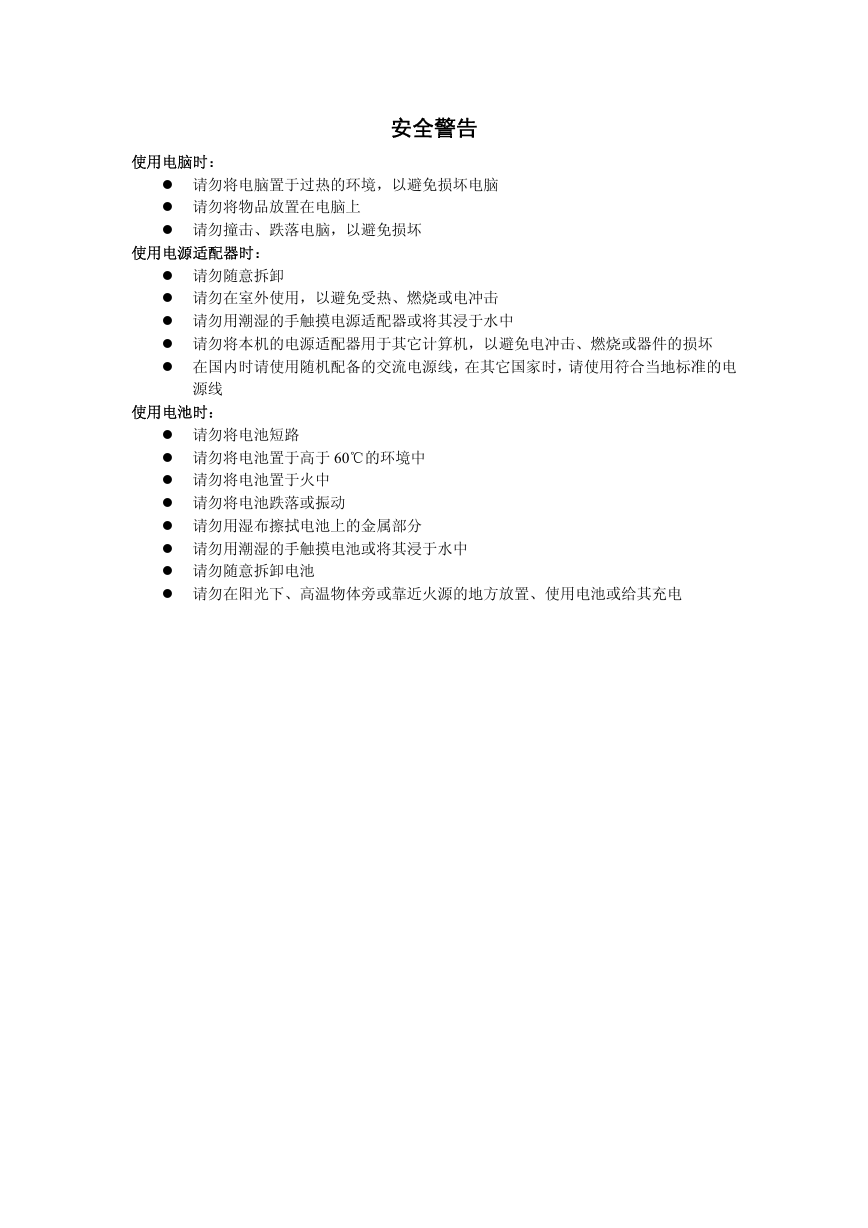

安全警告使用电脑时：请勿将电脑置于过热的环境，以避免损坏电脑请勿将物品放置在电脑上请勿撞击、跌落电脑，以避免损坏使用电源适配器时：请勿随意拆卸请勿在室外使用，以避免受热、燃烧或电冲击请勿用潮湿的手触摸电源适配器或将其浸于水中请勿将本机的电源适配器用于其它计算机，以避免电冲击、燃烧或器件的损坏在国内时请使用随机配备的交流电源线，在其它国家时，请使用符合当地标准的电源线使用电池时：请勿将电池短路请勿将电池置于高于 60℃的环境中请勿将电池置于火中请勿将电池跌落或振动请勿用湿布擦拭电池上的金属部分请勿用潮湿的手触摸电池或将其浸于水中请勿随意拆卸电池请勿在阳光下、高温物体旁或靠近火源的地方放置、使用电池或给其充电

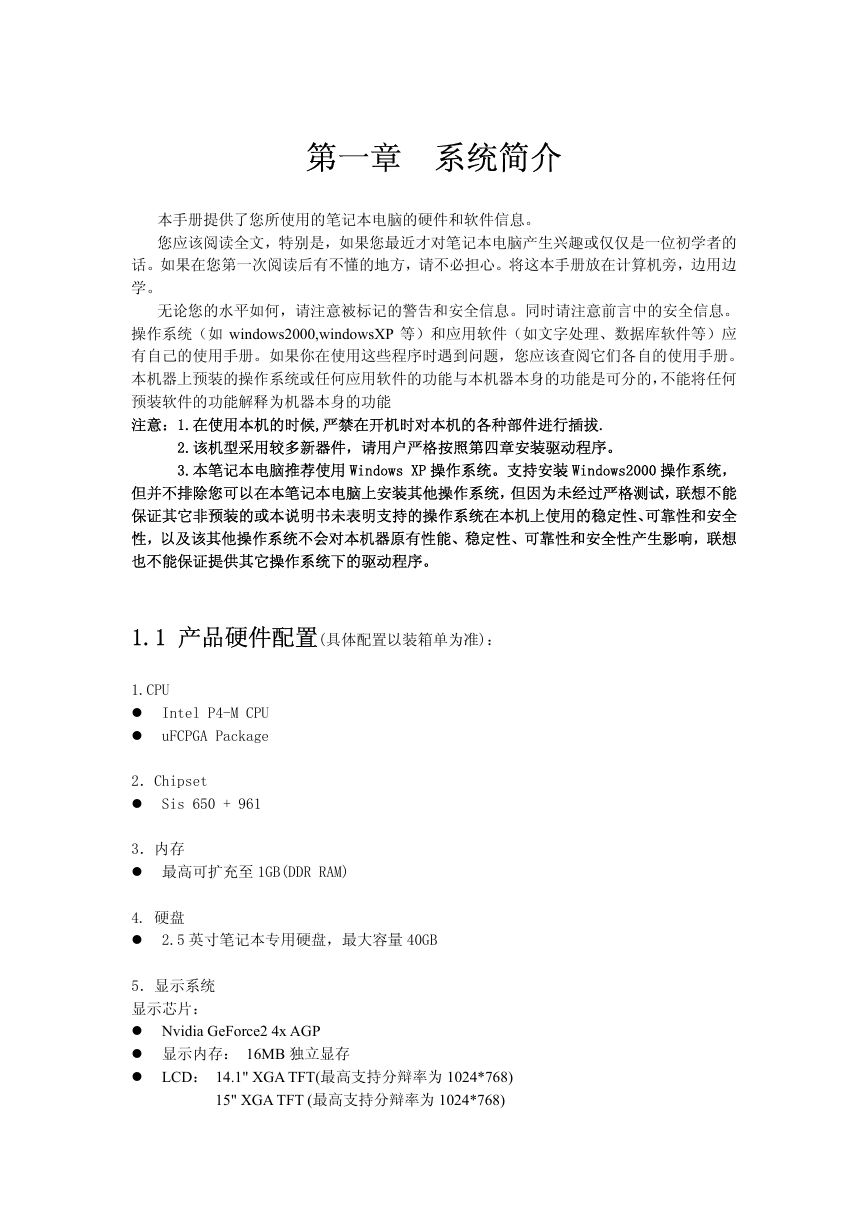

第一章系统简介本手册提供了您所使用的笔记本电脑的硬件和软件信息。您应该阅读全文，特别是，如果您最近才对笔记本电脑产生兴趣或仅仅是一位初学者的话。如果在您第一次阅读后有不懂的地方，请不必担心。将这本手册放在计算机旁，边用边学。无论您的水平如何，请注意被标记的警告和安全信息。同时请注意前言中的安全信息。操作系统（如 windows2000,windowsXP 等）和应用软件（如文字处理、数据库软件等）应有自己的使用手册。如果你在使用这些程序时遇到问题，您应该查阅它们各自的使用手册。本机器上预装的操作系统或任何应用软件的功能与本机器本身的功能是可分的，不能将任何预装软件的功能解释为机器本身的功能注意：1.在使用本机的时候,严禁在开机时对本机的各种部件进行插拔. 2.该机型采用较多新器件，请用户严格按照第四章安装驱动程序。 3.本笔记本电脑推荐使用 Windows XP 操作系统。支持安装 Windows2000 操作系统，但并不排除您可以在本笔记本电脑上安装其他操作系统，但因为未经过严格测试，联想不能保证其它非预装的或本说明书未表明支持的操作系统在本机上使用的稳定性、可靠性和安全性，以及该其他操作系统不会对本机器原有性能、稳定性、可靠性和安全性产生影响，联想也不能保证提供其它操作系统下的驱动程序。 1.1 产品硬件配置(具体配置以装箱单为准)： 1.CPU Intel P4-M CPU uFCPGA Package 2．Chipset Sis 650 + 961 3．内存最高可扩充至 1GB(DDR RAM) 4. 硬盘 2.5 英寸笔记本专用硬盘，最大容量 40GB 5．显示系统显示芯片： Nvidia GeForce2 4x AGP 显示内存： 16MB 独立显存 LCD： 14.1" XGA TFT(最高支持分辩率为 1024*768) 15" XGA TFT (最高支持分辩率为 1024*768)

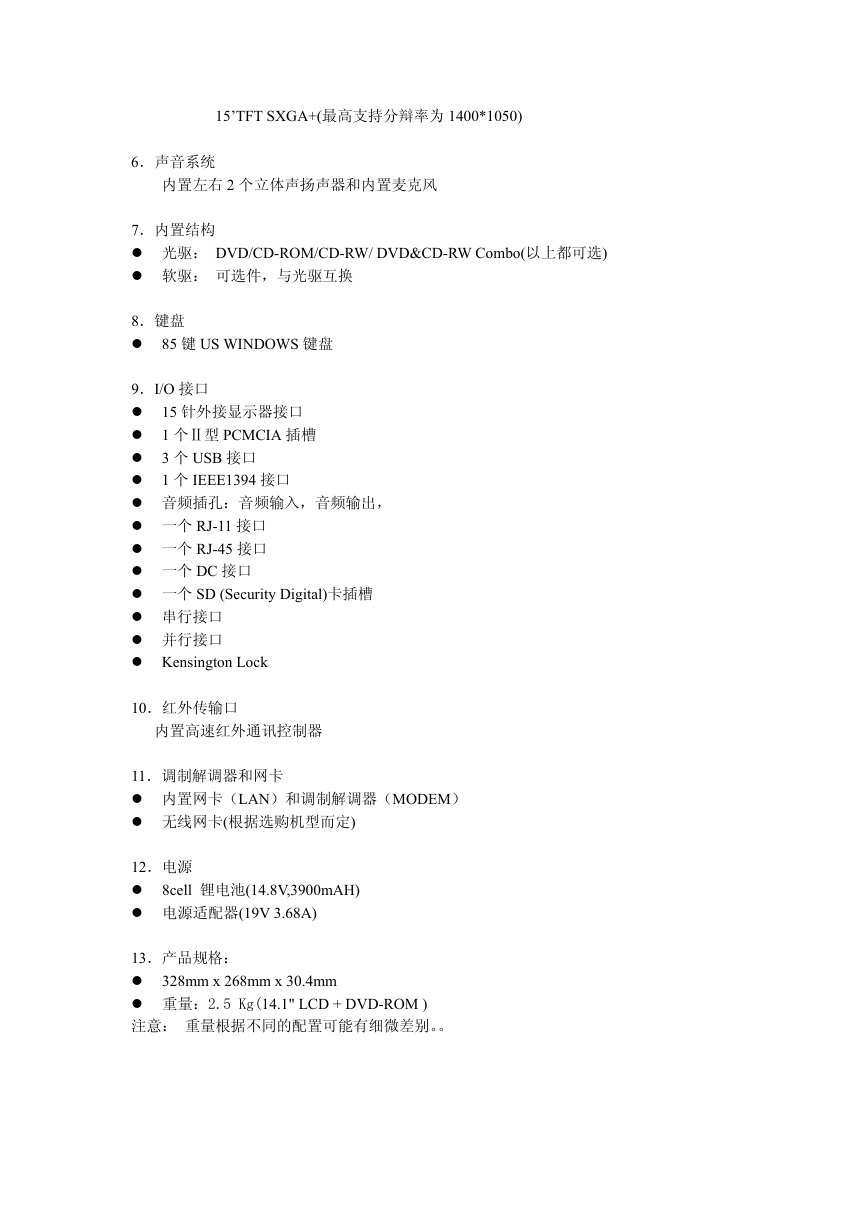

15’TFT SXGA+(最高支持分辩率为 1400*1050) 6．声音系统内置左右 2 个立体声扬声器和内置麦克风 7．内置结构光驱： DVD/CD-ROM/CD-RW/ DVD&CD-RW Combo(以上都可选) 软驱：可选件，与光驱互换 8．键盘 85 键 US WINDOWS 键盘 9．I/O 接口 15 针外接显示器接口 1 个Ⅱ型 PCMCIA 插槽 3 个 USB 接口 1 个 IEEE1394 接口音频插孔：音频输入，音频输出，一个 RJ-11 接口一个 RJ-45 接口一个 DC 接口一个 SD (Security Digital)卡插槽串行接口并行接口 Kensington Lock 10．红外传输口内置高速红外通讯控制器 11．调制解调器和网卡内置网卡（LAN）和调制解调器（MODEM）无线网卡(根据选购机型而定) 12．电源 8cell 锂电池(14.8V,3900mAH) 电源适配器(19V 3.68A) 13．产品规格： 328mm x 268mm x 30.4mm 重量：2.5 Kg(14.1" LCD + DVD-ROM ) 注意：重量根据不同的配置可能有细微差别。。

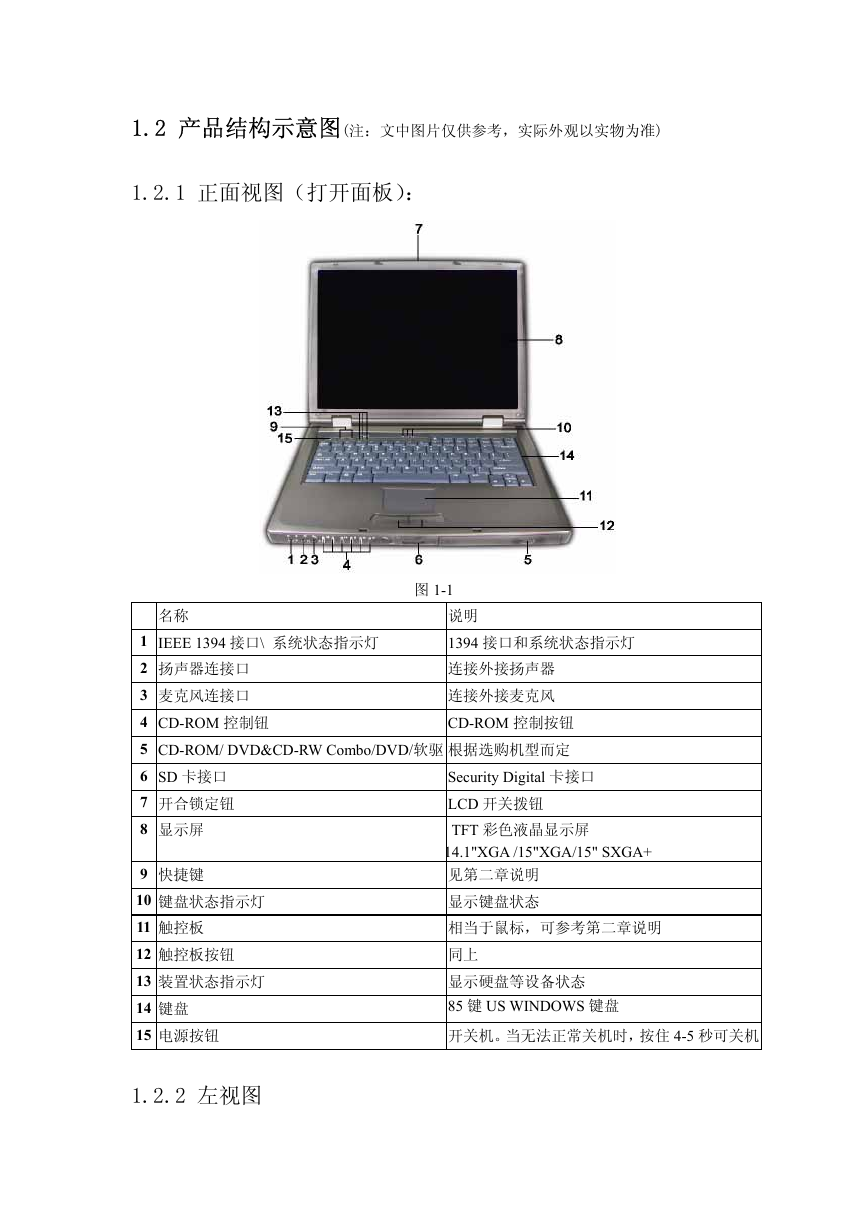

1.2 产品结构示意图(注：文中图片仅供参考，实际外观以实物为准) 1.2.1 正面视图（打开面板）：图 1-1 名称说明 1 IEEE 1394 接口\ 系统状态指示灯 1394 接口和系统状态指示灯 2 扬声器连接口连接外接扬声器 3 麦克风连接口连接外接麦克风 4 CD-ROM 控制钮 CD-ROM 控制按钮 5 CD-ROM/ DVD&CD-RW Combo/DVD/软驱根据选购机型而定 6 SD 卡接口 7 开合锁定钮 8 显示屏 Security Digital 卡接口 LCD 开关拨钮 TFT 彩色液晶显示屏 14.1"XGA /15"XGA/15" SXGA+ 见第二章说明显示键盘状态相当于鼠标，可参考第二章说明同上显示硬盘等设备状态 85 键 US WINDOWS 键盘开关机。当无法正常关机时，按住 4-5 秒可关机 9 快捷键 10 键盘状态指示灯 11 触控板 12 触控板按钮 13 装置状态指示灯 14 键盘 15 电源按钮 1.2.2 左视图
