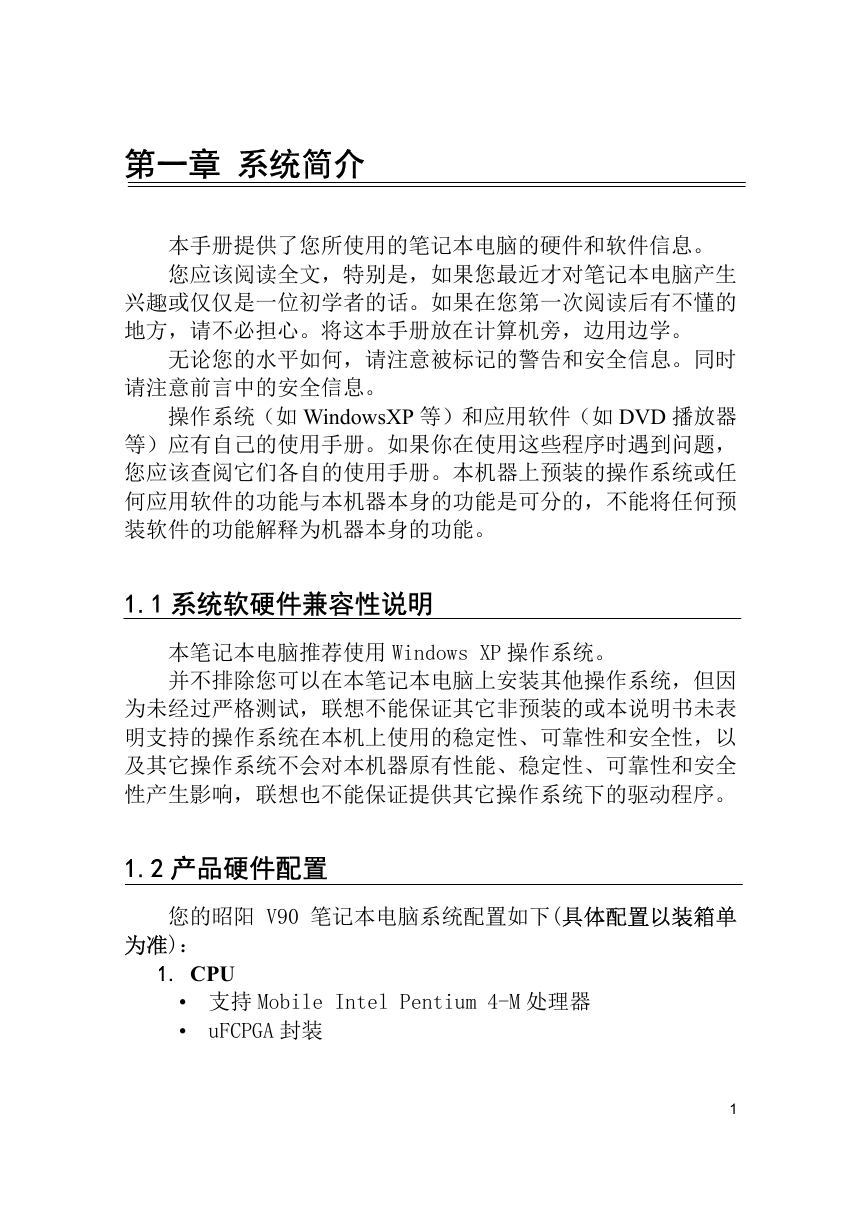

第一章系统简介本手册提供了您所使用的笔记本电脑的硬件和软件信息。您应该阅读全文，特别是，如果您最近才对笔记本电脑产生兴趣或仅仅是一位初学者的话。如果在您第一次阅读后有不懂的地方，请不必担心。将这本手册放在计算机旁，边用边学。无论您的水平如何，请注意被标记的警告和安全信息。同时请注意前言中的安全信息。操作系统（如 WindowsXP 等）和应用软件（如 DVD 播放器等）应有自己的使用手册。如果你在使用这些程序时遇到问题，您应该查阅它们各自的使用手册。本机器上预装的操作系统或任何应用软件的功能与本机器本身的功能是可分的，不能将任何预装软件的功能解释为机器本身的功能。 1.1 系统软硬件兼容性说明本笔记本电脑推荐使用 Windows XP 操作系统。并不排除您可以在本笔记本电脑上安装其他操作系统，但因为未经过严格测试，联想不能保证其它非预装的或本说明书未表明支持的操作系统在本机上使用的稳定性、可靠性和安全性，以及其它操作系统不会对本机器原有性能、稳定性、可靠性和安全性产生影响，联想也不能保证提供其它操作系统下的驱动程序。 1.2 产品硬件配置您的昭阳 V90 笔记本电脑系统配置如下(具体配置以装箱单为准)： 1. CPU • 支持 Mobile Intel Pentium 4-M 处理器 • uFCPGA 封装 1

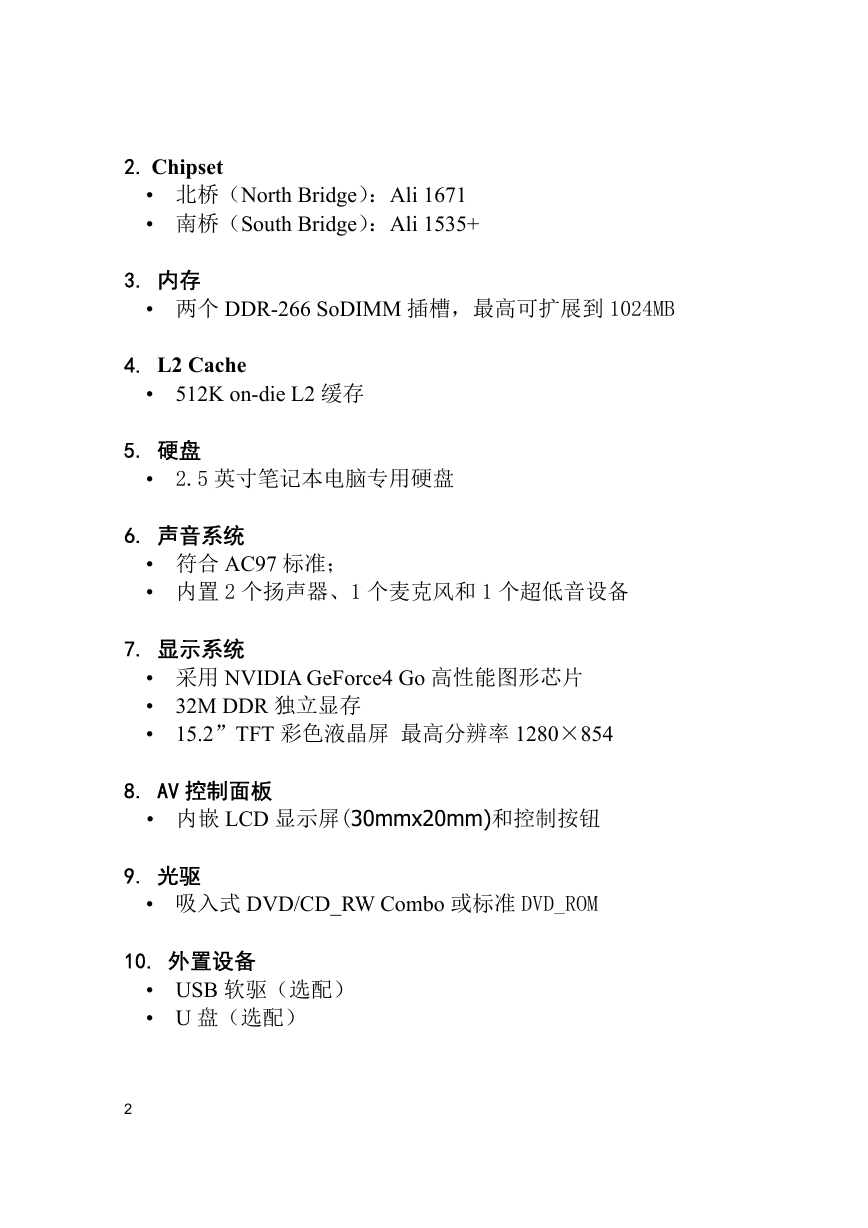

2. Chipset • 北桥（North Bridge）：Ali 1671 • 南桥（South Bridge）：Ali 1535+ 3. 内存 • 两个 DDR-266 SoDIMM 插槽，最高可扩展到 1024MB 4. L2 Cache • 512K on-die L2 缓存 5. 硬盘 • 2.5 英寸笔记本电脑专用硬盘 6. 声音系统 • 符合 AC97 标准； • 内置 2 个扬声器、1 个麦克风和 1 个超低音设备 7. 显示系统 • 采用 NVIDIA GeForce4 Go 高性能图形芯片 • 32M DDR 独立显存 • 15.2”TFT 彩色液晶屏最高分辨率 1280×854 8. AV 控制面板 • 内嵌 LCD 显示屏(30mmx20mm)和控制按钮 9. 光驱 • 吸入式 DVD/CD_RW Combo 或标准 DVD_ROM 10. 外置设备 • USB 软驱（选配） • U 盘（选配） 2

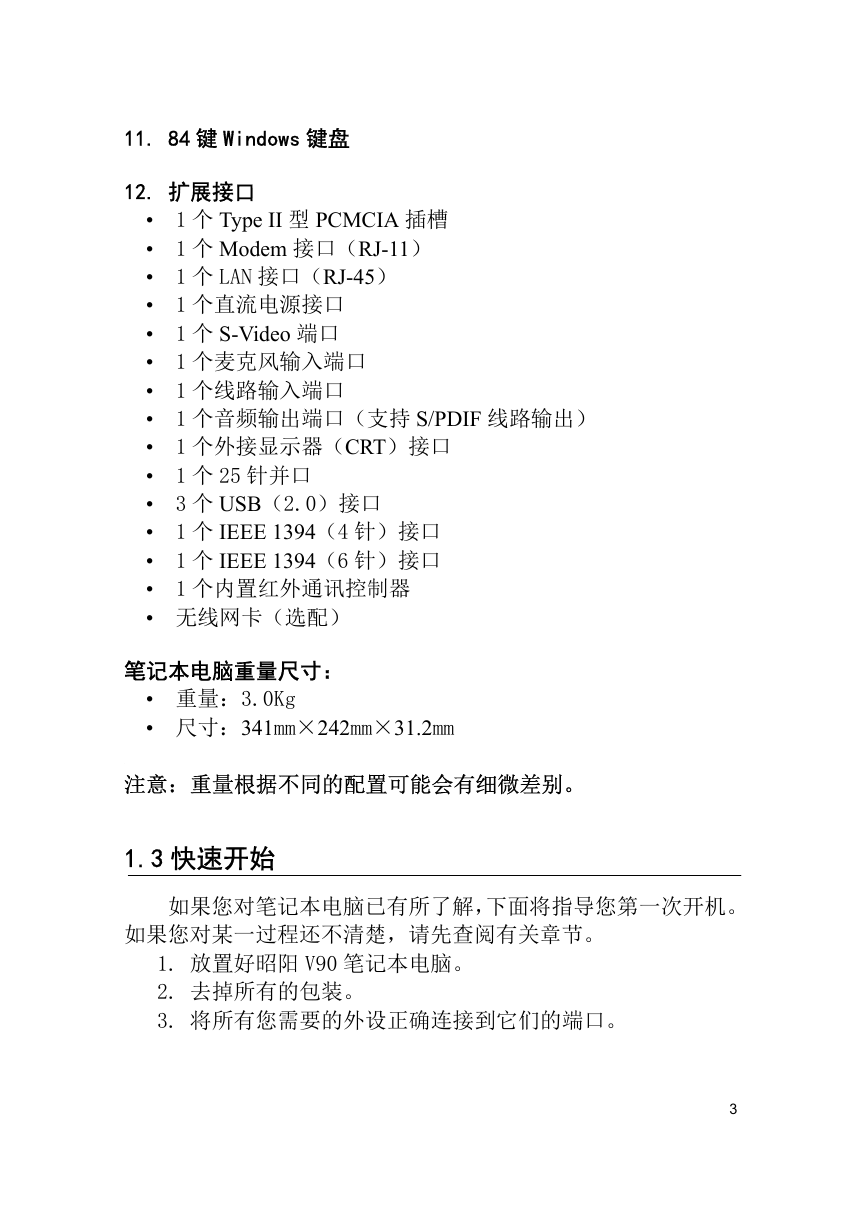

11. 84 键 Windows 键盘 12. 扩展接口 • 1 个 Type II 型 PCMCIA 插槽 • 1 个 Modem 接口（RJ-11） • 1 个 LAN 接口（RJ-45） • 1 个直流电源接口 • 1 个 S-Video 端口 • 1 个麦克风输入端口 • 1 个线路输入端口 • 1 个音频输出端口（支持 S/PDIF 线路输出） • 1 个外接显示器（CRT）接口 • 1 个 25 针并口 • 3 个 USB（2.0）接口 • 1 个 IEEE 1394（4 针）接口 • 1 个 IEEE 1394（6 针）接口 • 1 个内置红外通讯控制器 • 无线网卡（选配）笔记本电脑重量尺寸： • 重量：3.0Kg • 尺寸：341mm×242mm×31.2mm 注意：重量根据不同的配置可能会有细微差别。 1.3 快速开始如果您对笔记本电脑已有所了解，下面将指导您第一次开机。如果您对某一过程还不清楚，请先查阅有关章节。 1. 放置好昭阳 V90 笔记本电脑。 2. 去掉所有的包装。 3. 将所有您需要的外设正确连接到它们的端口。 3

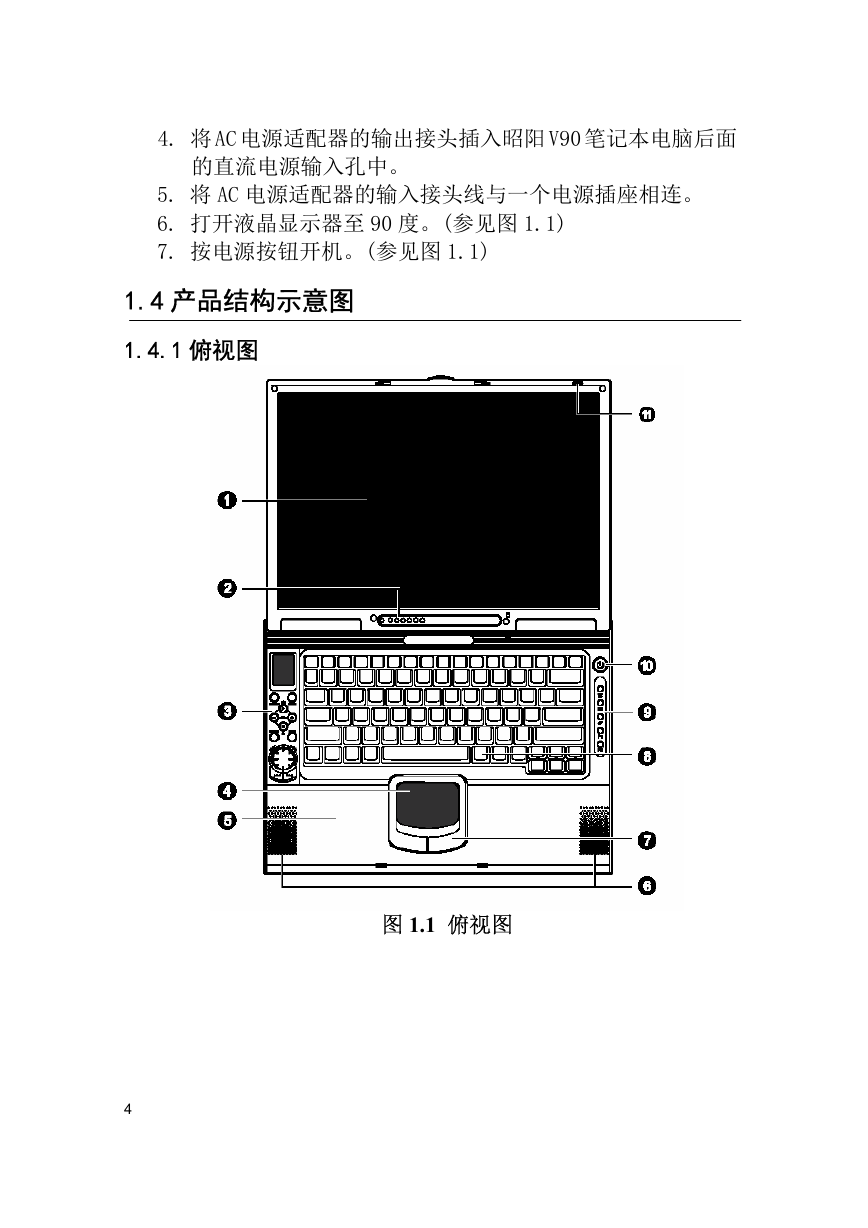

4. 将 AC 电源适配器的输出接头插入昭阳 V90 笔记本电脑后面的直流电源输入孔中。 5. 将 AC 电源适配器的输入接头线与一个电源插座相连。 6. 打开液晶显示器至 90 度。(参见图 1.1) 7. 按电源按钮开机。(参见图 1.1) 1.4 产品结构示意图 1.4.1 俯视图图 1.1 俯视图 4

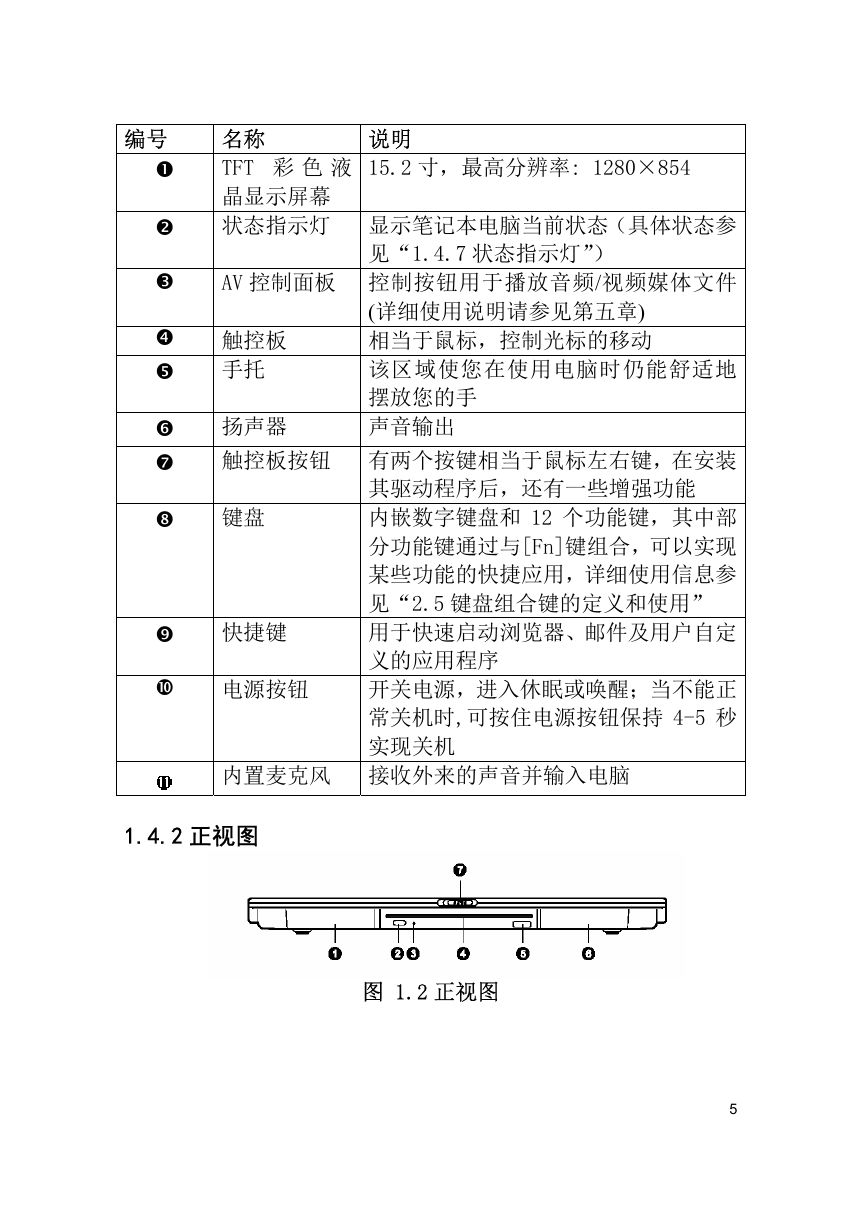

触控板手托 (详细使用说明请参见第五章) 相当于鼠标，控制光标的移动该区域使您在使用电脑时仍能舒适地摆放您的手声音输出编号名称 TFT 彩色液晶显示屏幕说明 15.2 寸，最高分辨率: 1280×854 状态指示灯显示笔记本电脑当前状态（具体状态参 AV 控制面板控制按钮用于播放音频/视频媒体文件见“1.4.7 状态指示灯”）扬声器触控板按钮有两个按键相当于鼠标左右键，在安装键盘快捷键电源按钮其驱动程序后，还有一些增强功能内嵌数字键盘和 12 个功能键，其中部分功能键通过与[Fn]键组合，可以实现某些功能的快捷应用，详细使用信息参见“2.5 键盘组合键的定义和使用” 用于快速启动浏览器、邮件及用户自定义的应用程序开关电源，进入休眠或唤醒；当不能正常关机时,可按住电源按钮保持 4-5 秒实现关机内置麦克风接收外来的声音并输入电脑 1.4.2 正视图图 1.2 正视图 5

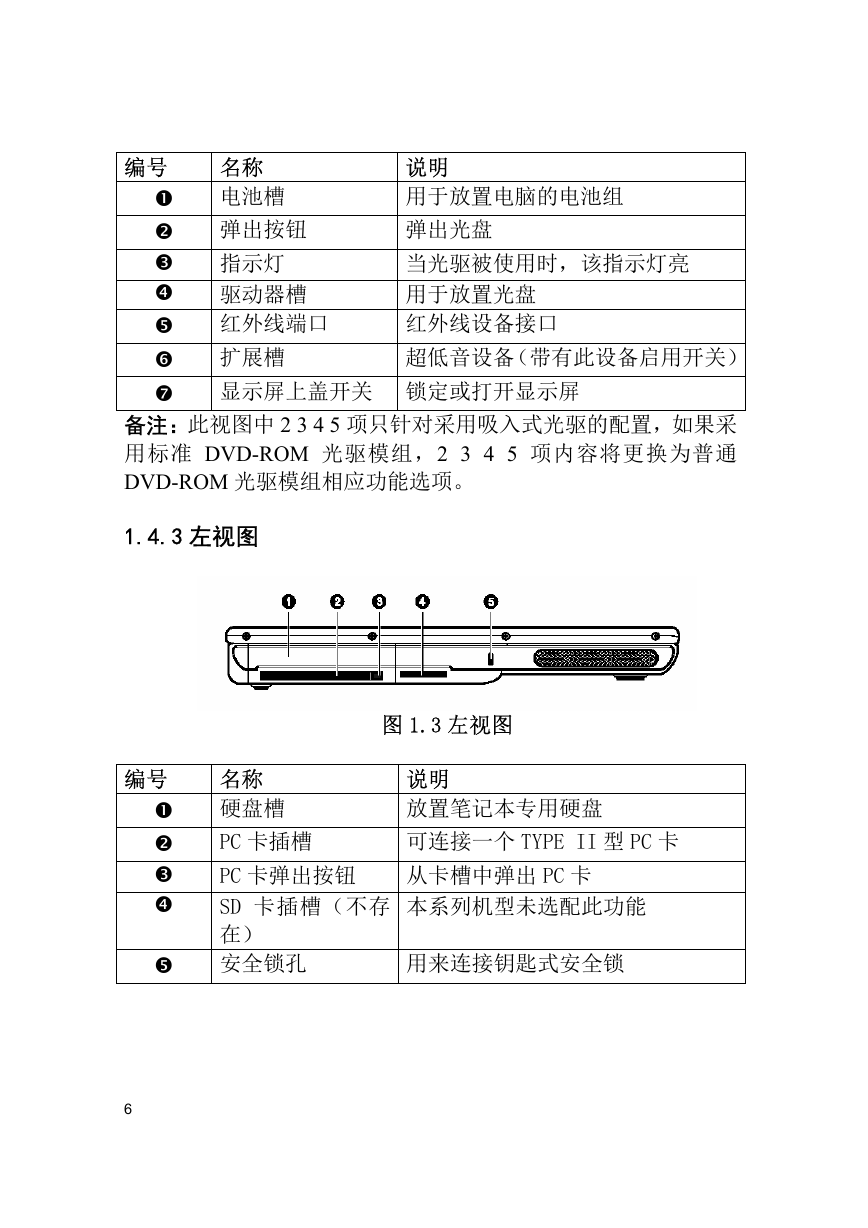

编号名称说明用于放置电脑的电池组弹出光盘电池槽弹出按钮指示灯驱动器槽红外线端口扩展槽显示屏上盖开关锁定或打开显示屏当光驱被使用时，该指示灯亮用于放置光盘红外线设备接口超低音设备（带有此设备启用开关）备注：此视图中 2 3 4 5 项只针对采用吸入式光驱的配置，如果采用标准 DVD-ROM 光驱模组，2 3 4 5 项内容将更换为普通 DVD-ROM 光驱模组相应功能选项。 1.4.3 左视图图 1.3 左视图说明放置笔记本专用硬盘可连接一个 TYPE II 型 PC 卡编号名称 PC 卡插槽硬盘槽 PC 卡弹出按钮从卡槽中弹出 PC 卡 SD 卡插槽（不存在）本系列机型未选配此功能安全锁孔用来连接钥匙式安全锁 6

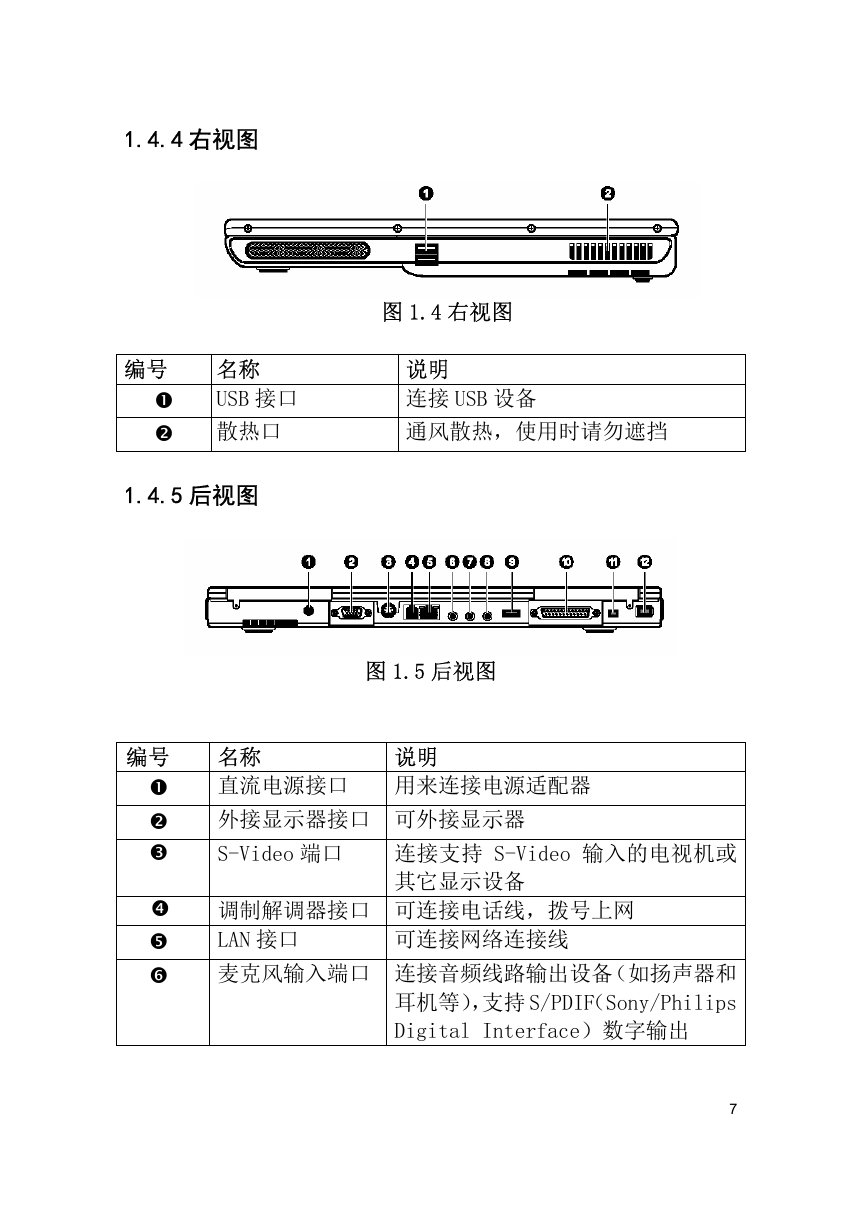

1.4.4 右视图编号名称 USB 接口散热口 1.4.5 后视图图 1.4 右视图说明连接 USB 设备通风散热，使用时请勿遮挡图 1.5 后视图编号名称说明直流电源接口用来连接电源适配器外接显示器接口可外接显示器 S-Video 端口连接支持 S-Video 输入的电视机或其它显示设备 LAN 接口调制解调器接口可连接电话线，拨号上网麦克风输入端口连接音频线路输出设备（如扬声器和耳机等），支持 S/PDIF（Sony/Philips Digital Interface）数字输出可连接网络连接线 7

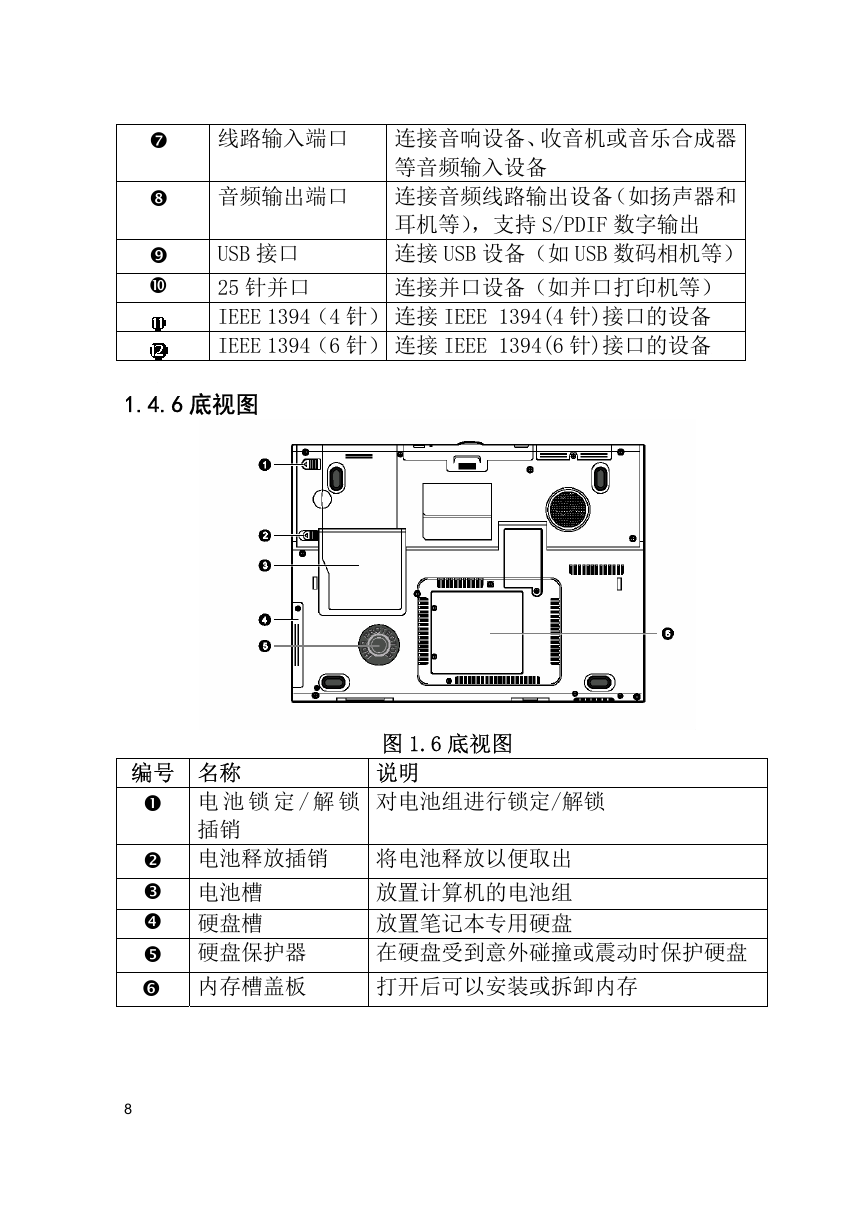

线路输入端口连接音响设备、收音机或音乐合成器等音频输入设备音频输出端口连接音频线路输出设备（如扬声器和 USB 接口耳机等），支持 S/PDIF 数字输出连接 USB 设备（如 USB 数码相机等） 25 针并口 IEEE 1394（4 针）连接 IEEE 1394(4 针)接口的设备 IEEE 1394（6 针）连接 IEEE 1394(6 针)接口的设备连接并口设备（如并口打印机等） 1.4.6 底视图编号名称电池锁定 / 解锁插销图 1.6 底视图说明对电池组进行锁定/解锁电池释放插销将电池释放以便取出电池槽放置计算机的电池组硬盘槽放置笔记本专用硬盘硬盘保护器在硬盘受到意外碰撞或震动时保护硬盘内存槽盖板打开后可以安装或拆卸内存 8
