联想笔记本电脑-昭阳S60产品说明书说明书.pdf

发布时间：2022-05-23 发布人：admin 分类：说明书资料大小：0.56M 资料格式：pdf 举报版权申诉

第1页 / 共33页

第2页 / 共33页

第3页 / 共33页

第4页 / 共33页

第5页 / 共33页

第6页 / 共33页

第7页 / 共33页

第8页 / 共33页

第一章系统简介

1.1 产品硬件配置

1.2快速开始

1.3 产品结构示意图

1.3.1正前视图

1.3.2状态指示面板(见图1.3.2)：

1.3.3 左面视图(见图1.3.3)

1.3.4 右面视图(见图1.3.4)

1.3.5 背面视图(见图1.3.5)

1.3.6底面视图(见图1.3.6)

1.3.7快捷按钮(见图1.3.7)

1.4扩展坞（选配）

1.4.1扩展坞正视图

1.4.2扩展坞左侧面

1.4.3扩展坞右侧面

1.4.4扩展坞背视图

第二章操作你的电脑

2.1 连接电源适配器

2.2电池以及电源管理

2.2.1检查电池状态

2.2.2延长电池供电时间

2.2.3电源管理

2.2.3.1挂起状态

2.2.3.2 Intel® SpeedStep™技术：

2.3 开机/关机

2.4 LCD显示器

2.5 使用键盘

2.6 使用触控板（TouchPad）

2.7 光盘驱动器的使用

2.8 多媒体声音系统

2.9 使用PC卡

2.10 连接USB设备

2.11 外接显示器

2.12 外接键盘或鼠标

2.13快捷键功能的定义

2.14扩展坞的使用

2.14.1扩展坞的连接

2.14.2扩展坞的卸载

2.14.3扩展坞中光盘驱动器的安装与卸载

2.14.4扩展坞中第二块硬盘安装与卸载

第三章 BIOS设置

3.1 菜单栏

3.2 System Information

3.3 Basic System Settings

3.4 Startup Configuration

3.5 Boot Sequence

3.6 Onboard Devices Configuration

3.7 System Security

3.8 Load Default Settings

3.9退出BIOS设置

第四章驱动程序的安装

WindowsXP驱动程序安装

4.1显卡驱动程序的安装

4.3 Modem驱动程序安装

4.5USB2.0驱动程序的安装

4.6 无线网卡驱动程序的安装（选配）

4.7 扩展坞驱动程序的安装（选配）

4.8Touch Pad驱动程序的安装

4.9Launch Manager驱动程序的安装

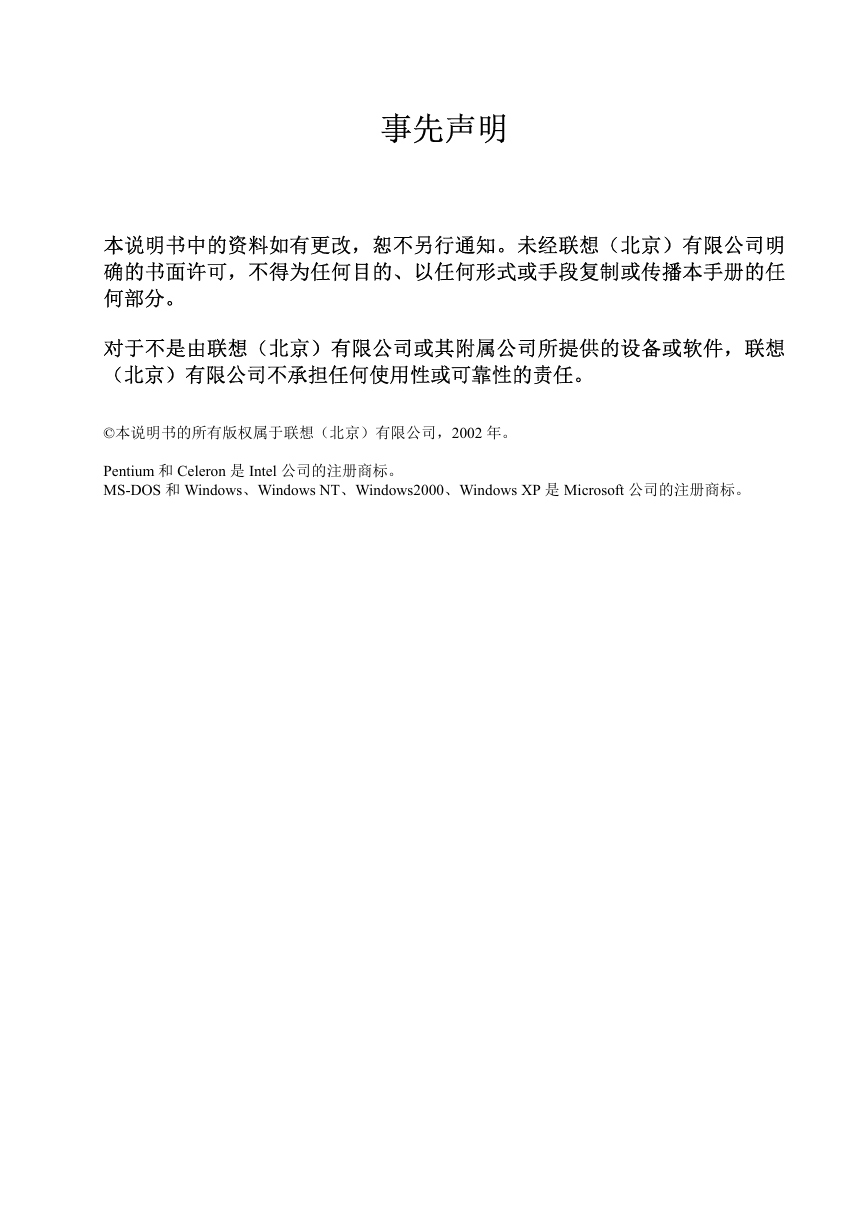

事先声明本说明书中的资料如有更改，恕不另行通知。未经联想（北京）有限公司明确的书面许可，不得为任何目的、以任何形式或手段复制或传播本手册的任何部分。对于不是由联想（北京）有限公司或其附属公司所提供的设备或软件，联想（北京）有限公司不承担任何使用性或可靠性的责任。 ©本说明书的所有版权属于联想（北京）有限公司，2002 年。 Pentium 和 Celeron 是 Intel 公司的注册商标。 MS-DOS 和 Windows、Windows NT、Windows2000、Windows XP 是 Microsoft 公司的注册商标。

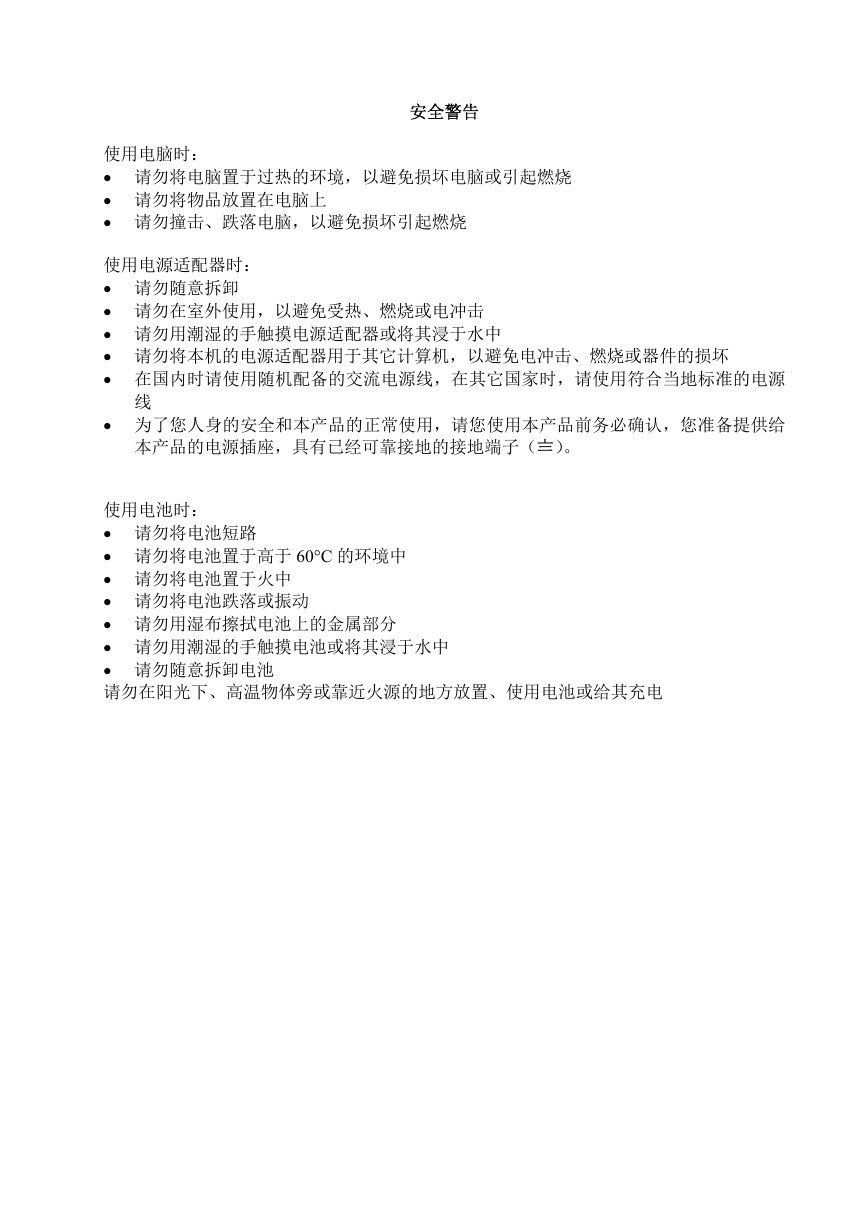

安全警告使用电脑时： • 请勿将电脑置于过热的环境，以避免损坏电脑或引起燃烧 • 请勿将物品放置在电脑上 • 请勿撞击、跌落电脑，以避免损坏引起燃烧使用电源适配器时： • 请勿随意拆卸 • 请勿在室外使用，以避免受热、燃烧或电冲击 • 请勿用潮湿的手触摸电源适配器或将其浸于水中 • 请勿将本机的电源适配器用于其它计算机，以避免电冲击、燃烧或器件的损坏 • 在国内时请使用随机配备的交流电源线，在其它国家时，请使用符合当地标准的电源线 • 为了您人身的安全和本产品的正常使用，请您使用本产品前务必确认，您准备提供给本产品的电源插座，具有已经可靠接地的接地端子（〨）。使用电池时： • 请勿将电池短路 • 请勿将电池置于高于 60°C 的环境中 • 请勿将电池置于火中 • 请勿将电池跌落或振动 • 请勿用湿布擦拭电池上的金属部分 • 请勿用潮湿的手触摸电池或将其浸于水中 • 请勿随意拆卸电池请勿在阳光下、高温物体旁或靠近火源的地方放置、使用电池或给其充电

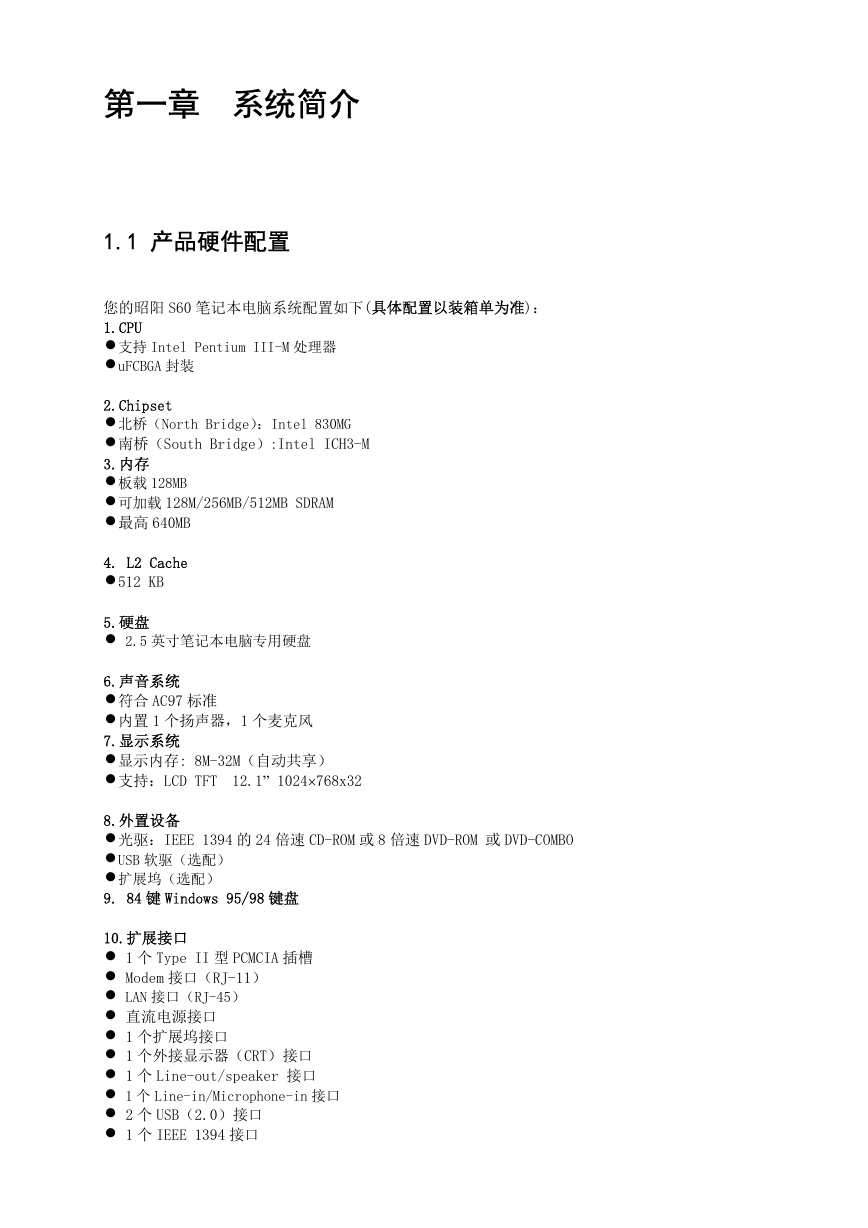

第一章系统简介 1.1 产品硬件配置您的昭阳 S60 笔记本电脑系统配置如下(具体配置以装箱单为准)： 1.CPU n支持 Intel Pentium III-M 处理器 nuFCBGA 封装 2.Chipset n北桥（North Bridge）：Intel 830MG n南桥（South Bridge）:Intel ICH3-M 3.内存 n板载 128MB n可加载 128M/256MB/512MB SDRAM n最高 640MB 4. L2 Cache n512 KB 5.硬盘 n 2.5 英寸笔记本电脑专用硬盘 6.声音系统 n符合 AC97 标准 n内置 1 个扬声器，1 个麦克风 7.显示系统 n显示内存: 8M-32M（自动共享） n支持：LCD TFT 12.1” 1024×768x32 8.外置设备 n光驱：IEEE 1394 的 24 倍速 CD-ROM 或 8 倍速 DVD-ROM 或 DVD-COMBO nUSB 软驱（选配） n扩展坞（选配） 9. 84 键 Windows 95/98 键盘 10.扩展接口 n 1 个 Type II 型 PCMCIA 插槽 n Modem 接口（RJ-11） n LAN 接口（RJ-45） n 直流电源接口 n 1 个扩展坞接口 n 1 个外接显示器（CRT）接口 n 1 个 Line-out/speaker 接口 n 1 个 Line-in/Microphone-in 接口 n 2 个 USB（2.0）接口 n 1 个 IEEE 1394 接口

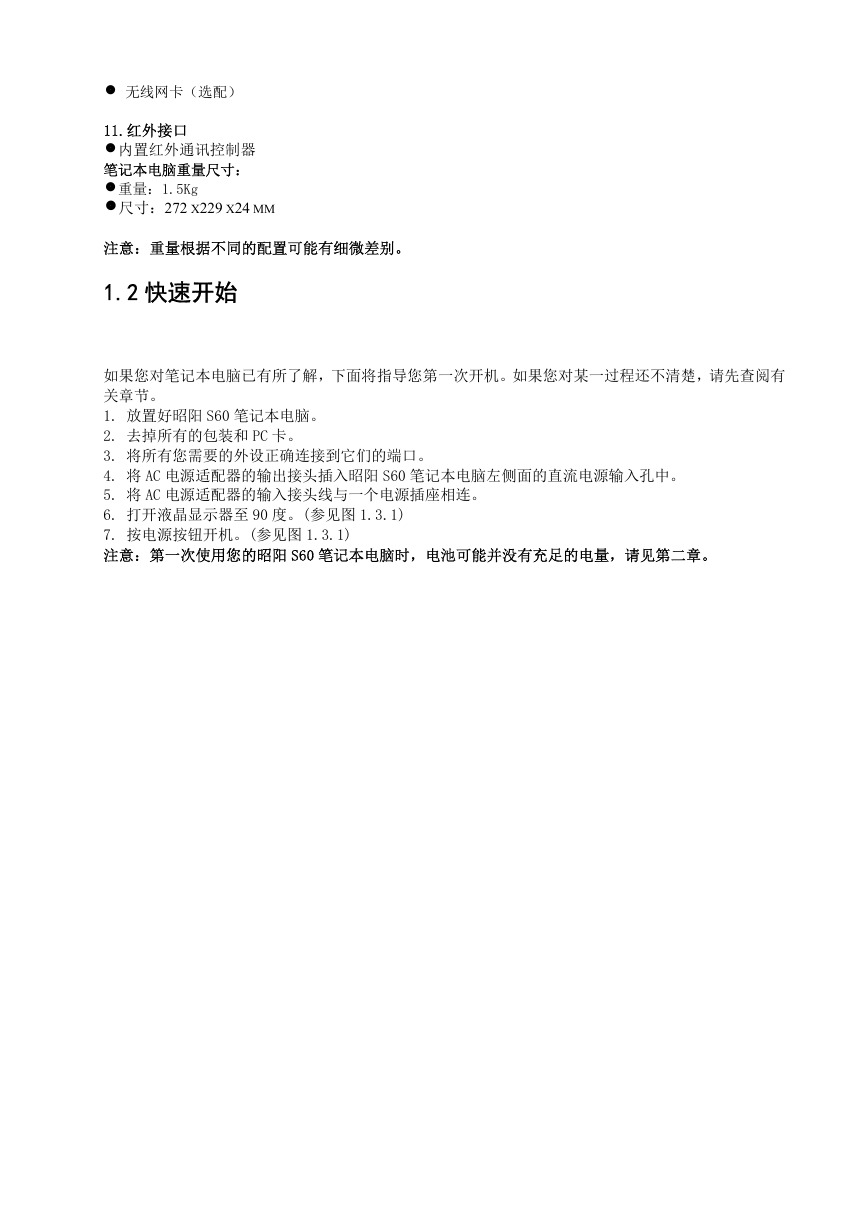

n 无线网卡（选配） 11.红外接口 n内置红外通讯控制器笔记本电脑重量尺寸： n重量：1.5Kg n尺寸：272 X229 X24 MM 注意：重量根据不同的配置可能有细微差别。 1.2 快速开始如果您对笔记本电脑已有所了解，下面将指导您第一次开机。如果您对某一过程还不清楚，请先查阅有关章节。 1. 放置好昭阳 S60 笔记本电脑。 2. 去掉所有的包装和 PC 卡。 3. 将所有您需要的外设正确连接到它们的端口。 4. 将 AC 电源适配器的输出接头插入昭阳 S60 笔记本电脑左侧面的直流电源输入孔中。 5. 将 AC 电源适配器的输入接头线与一个电源插座相连。 6. 打开液晶显示器至 90 度。(参见图 1.3.1) 7. 按电源按钮开机。(参见图 1.3.1) 注意：第一次使用您的昭阳 S60 笔记本电脑时，电池可能并没有充足的电量，请见第二章。

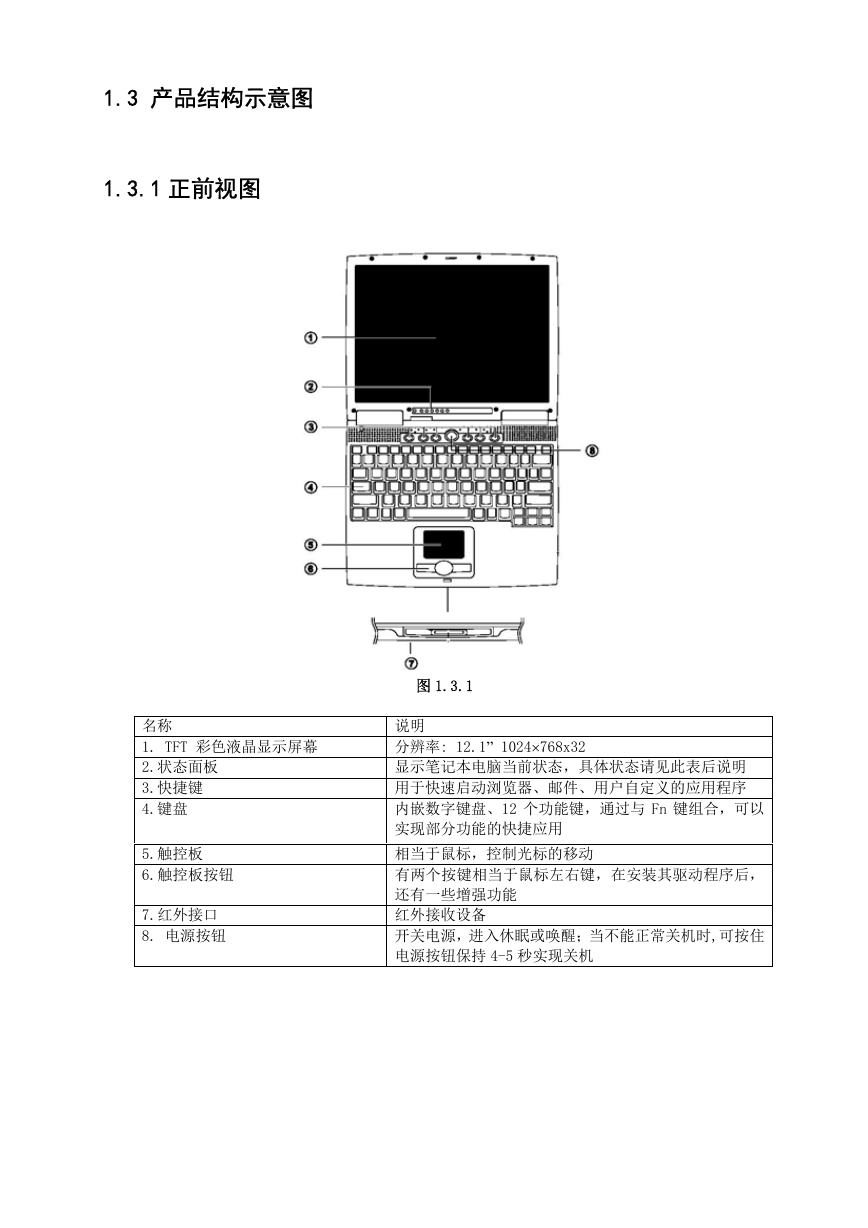

1.3 产品结构示意图 1.3.1 正前视图名称 1. TFT 彩色液晶显示屏幕 2.状态面板 3.快捷键 4.键盘 5.触控板 6.触控板按钮 7.红外接口 8. 电源按钮图 1.3.1 说明分辨率: 12.1” 1024×768x32 显示笔记本电脑当前状态，具体状态请见此表后说明用于快速启动浏览器、邮件、用户自定义的应用程序内嵌数字键盘、12 个功能键，通过与 Fn 键组合，可以实现部分功能的快捷应用相当于鼠标，控制光标的移动有两个按键相当于鼠标左右键，在安装其驱动程序后，还有一些增强功能红外接收设备开关电源，进入休眠或唤醒；当不能正常关机时,可按住电源按钮保持 4-5 秒实现关机

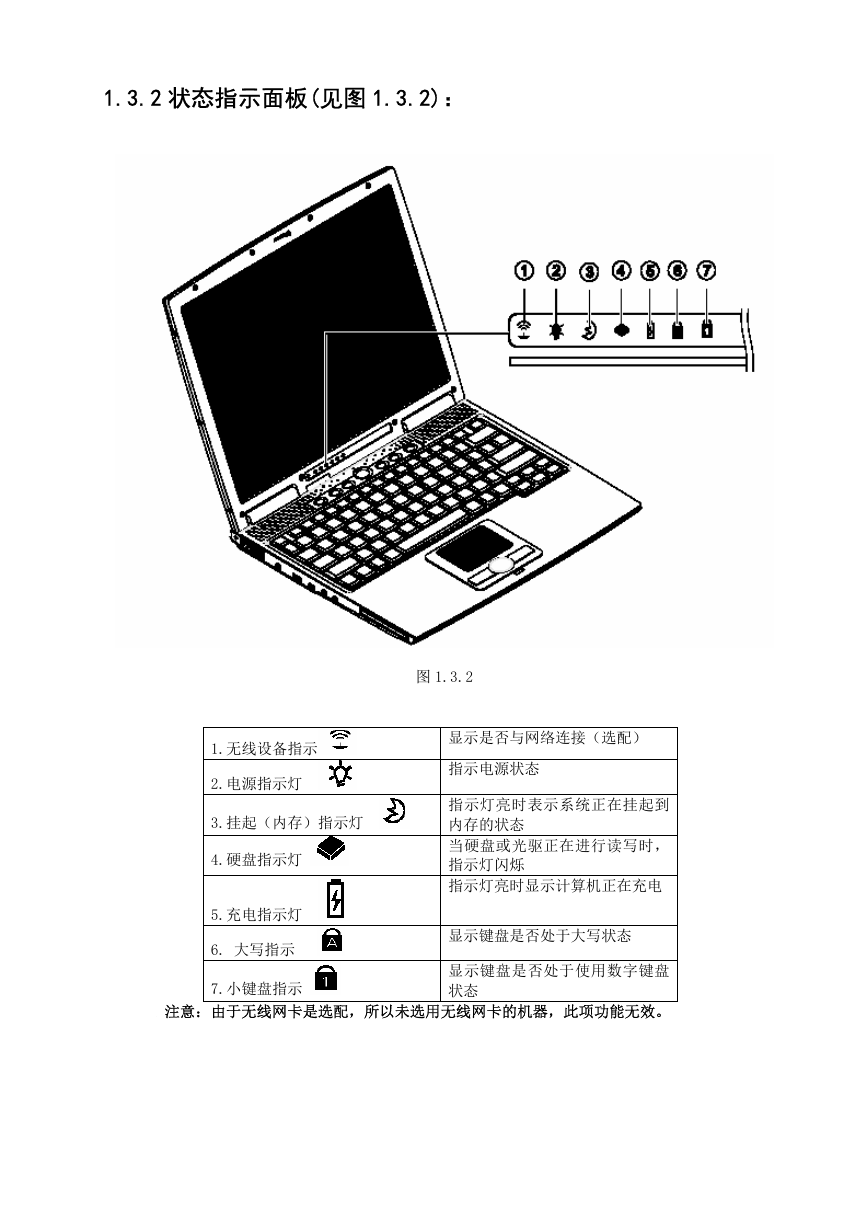

1.3.2 状态指示面板(见图 1.3.2)：图 1.3.2 1.无线设备指示 2.电源指示灯 3.挂起（内存）指示灯 4.硬盘指示灯 5.充电指示灯 6. 大写指示 7.小键盘指示显示是否与网络连接（选配）指示电源状态指示灯亮时表示系统正在挂起到内存的状态当硬盘或光驱正在进行读写时，指示灯闪烁指示灯亮时显示计算机正在充电显示键盘是否处于大写状态显示键盘是否处于使用数字键盘状态注意：由于无线网卡是选配，所以未选用无线网卡的机器，此项功能无效。

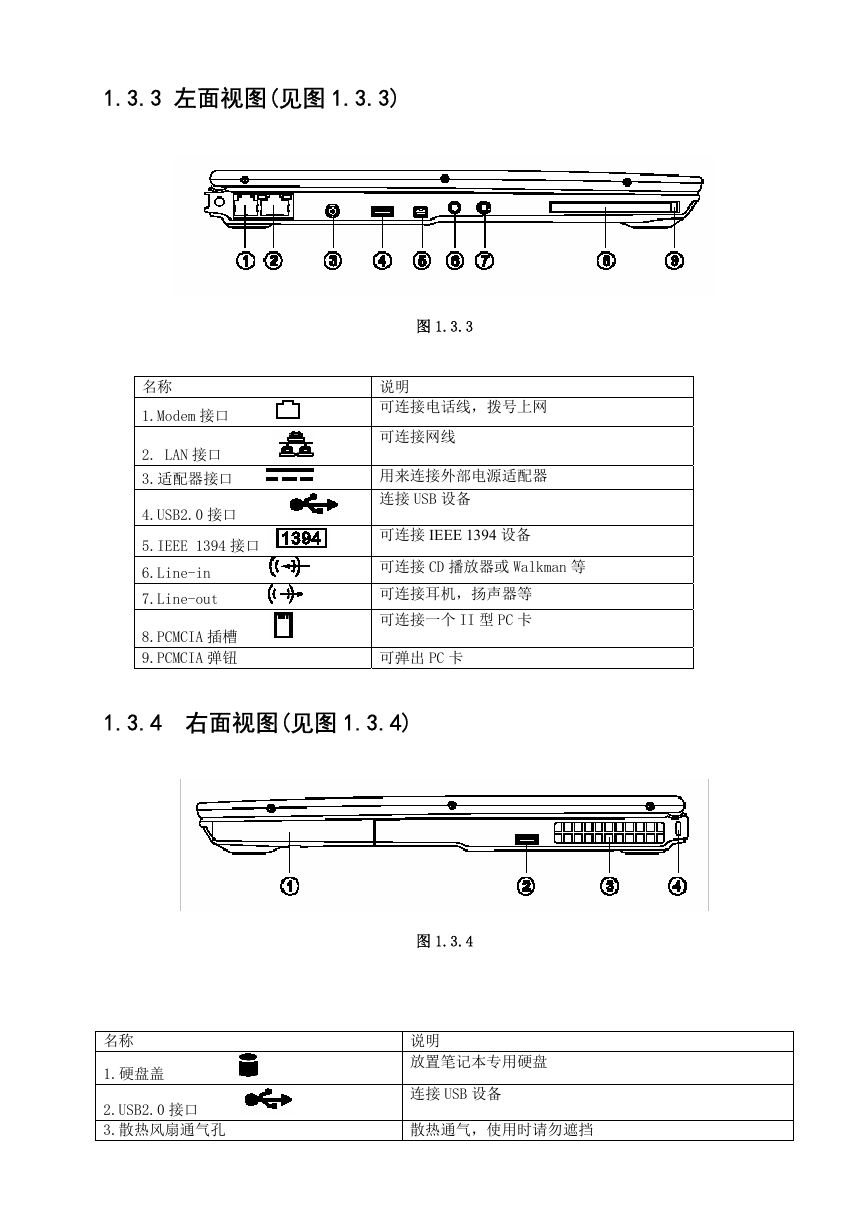

1.3.3 左面视图(见图 1.3.3) 名称 1.Modem 接口 2. LAN 接口 3.适配器接口 4.USB2.0 接口 5.IEEE 1394 接口 6.Line-in 7.Line-out 图 1.3.3 说明可连接电话线，拨号上网可连接网线用来连接外部电源适配器连接 USB 设备可连接 IEEE 1394 设备可连接 CD 播放器或 Walkman 等可连接耳机，扬声器等可连接一个 II 型 PC 卡 8.PCMCIA 插槽 9.PCMCIA 弹钮可弹出 PC 卡 1.3.4 右面视图(见图 1.3.4) 名称 1.硬盘盖 2.USB2.0 接口 3.散热风扇通气孔图 1.3.4 说明放置笔记本专用硬盘连接 USB 设备散热通气，使用时请勿遮挡

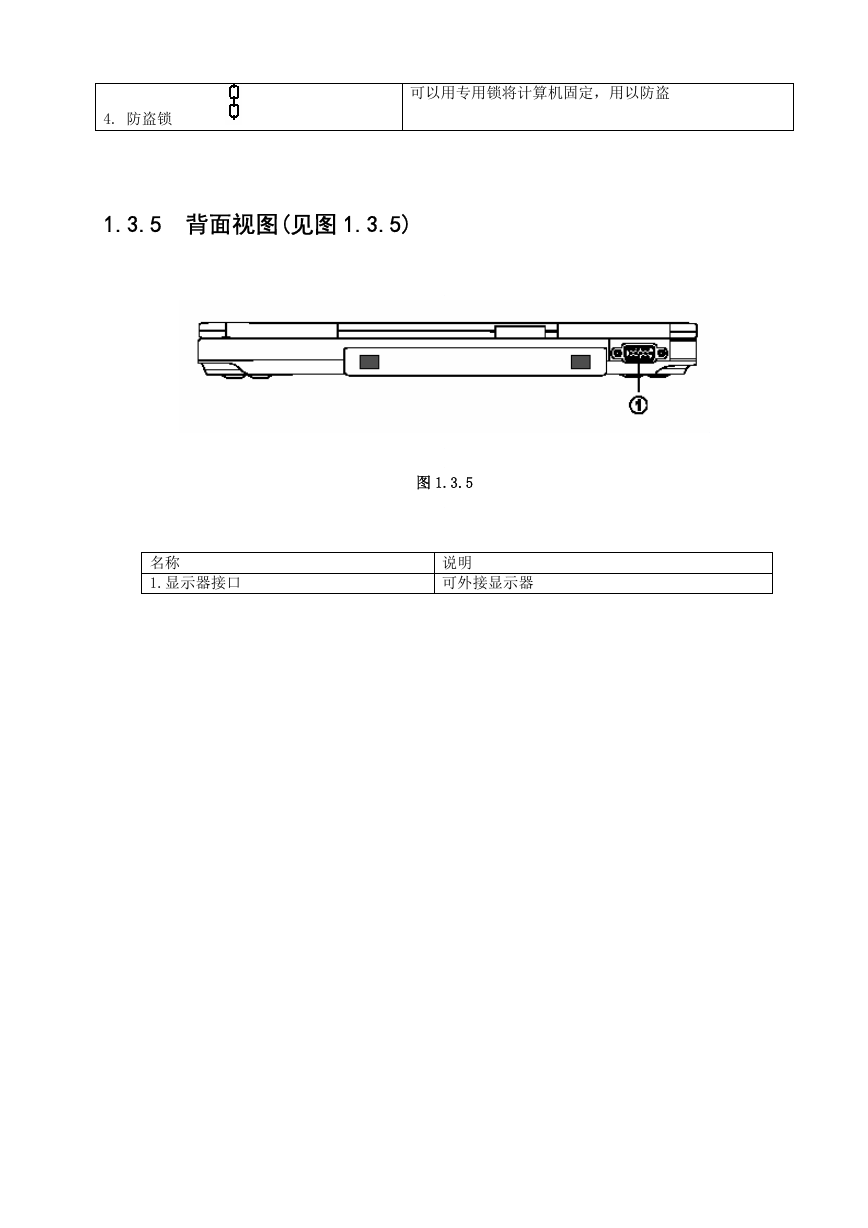

可以用专用锁将计算机固定，用以防盗 4. 防盗锁 1.3.5 背面视图(见图 1.3.5) 图 1.3.5 名称 1.显示器接口说明可外接显示器
