请先阅读本章节

以高清晰质量欣赏图像

体验新的HDV格式！

观看以HDV格式录制的视频！

入门指南

步骤1：检查提供的物品

步骤2：对电池组充电

步骤3：打开电源并握紧摄像机

步骤4：调节液晶显示面板和取景器

步骤5：使用触摸屏

更改语言设定

查看屏幕指示（显示指示）

步骤6：设定日期和时间

步骤7：插入录像带或“Memory Stick Duo”

Easy Handycam -使用自动设定的摄像机

简易录制/播放（Easy Handycam）

录制/播放

录制

播放

录制/播放等所使用的功能

录制中

使用变焦

在录像带录制过程中记录高质量静止图像（Dual Rec）

用拨盘手动控制图像设定（CAM CTRL拨盘/MANUAL按钮）

使用闪光灯

在黑暗场所录制（NightShot）

调节背光对象的曝光

以镜像模式录制

使用三脚架

使用肩带

播放

使用PB变焦

录制/播放

查看剩余电量（电池信息）

关闭操作确认提示音（提示音）

初始化设定 (RESET)

其他部件名称和功能

录制/播放过程中显示的指示

搜索开始位置

搜索最近一次录制的最后一个场景（END SEARCH）

回顾最近一次录制的场景（录制回顾）

遥控器

快速搜索想要的场景（零点设定记忆）

通过录制的日期搜索场景（日期搜索）

在电视机上播放图像

高清晰电视

16:9（宽荧幕）或4:3电视

连接至高清晰电视机

连接至16:9（宽荧幕）或4:3电视机

使用菜单

使用菜单项目

菜单项目

照相机设定菜单

将摄像机调节至录制状态的设定（曝光/白平衡/STEADYSHOT等）

存储器设定菜单

“Memory Stick Duo”的设定（图像质量/图像尺寸/全部删除/新文件夹等）

照片软件菜单

照片的特殊效果或录制/播放的附加功能（幻灯片显示/图像特技效果/平稳缓慢拍摄等）

编辑和播放菜单

在多种模式中编辑或播放的设定（多种速度播放/终点搜索等）

基本设定菜单

在录像带上录制时的设定或其他基本设定（拍摄模式/多声道/LCD/取景器设定/显示输出/快速录制等）

时间/LANGUAGE菜单

(日期和时钟设定/设定本地时间/LANGUAGE)

自定义个人菜单

使用CAM CTRL拨盘

复制/编辑

复制到录像机/DVD等设备

录制来自录像机的图像

将录像带上的图像复制到“Memory Stick Duo”上

删除“Memory Stick Duo”中录制的图像

用特定信息对 “Memory Stick Duo”中的图像作标记（打印标记/图像保护）

打印录制的图像（PictBridge兼容打印机）

连接外接设备的插孔

使用计算机

连接至计算机

将静止图像复制到计算机

将录像带上的动画复制到计算机

制作DVD（直接启动“Click to DVD”）

故障诊断

警告指示和信息

附加信息

海外使用本摄像机

可使用的盒式录像带

关于“Memory Stick”

关于“InfoLITHIUM”电池组

关于i.LINK

保养和预防措施

规格

快速参考

识别部件和控制器

索引

数码HD摄录一体机操作指南 HDR-HC3E 2-661-356-93(1) 以高清晰质量欣赏图像 8 入门指南 10 Easy Handycam 22 录制 / 播放 26 使用菜单 44 复制 / 编辑 70 使用计算机 79 故障诊断 86 附加信息 104 快速参考 117 http://www.sony.net/ Printed in Japan CS © 2006 Sony Corporation

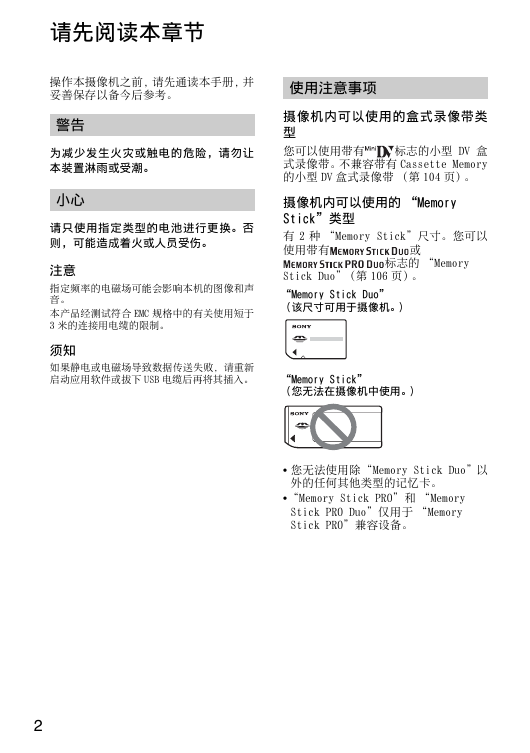

请先阅读本章节操作本摄像机之前，请先通读本手册，并妥善保存以备今后参考。使用注意事项警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意指定频率的电磁场可能会影响本机的图像和声音。本产品经测试符合 EMC 规格中的有关使用短于 3 米的连接用电缆的限制。须知如果静电或电磁场导致数据传送失败，请重新启动应用软件或拔下 USB 电缆后再将其插入。摄像机内可以使用的盒式录像带类型标志的小型 DV 盒您可以使用带有式录像带。不兼容带有 Cassette Memory 的小型 DV 盒式录像带（第 104 页）。摄像机内可以使用的 “Memory Stick”类型有 2 种 “Memory Stick”尺寸。您可以使用带有或标志的 “Memory Stick Duo”（第 106 页）。 “Memory Stick Duo” （该尺寸可用于摄像机。） “Memory Stick” （您无法在摄像机中使用。） • 您无法使用除“Memory Stick Duo”以外的任何其他类型的记忆卡。 “Memory Stick PRO”和 “Memory Stick PRO Duo”仅用于 “Memory Stick PRO”兼容设备。 2

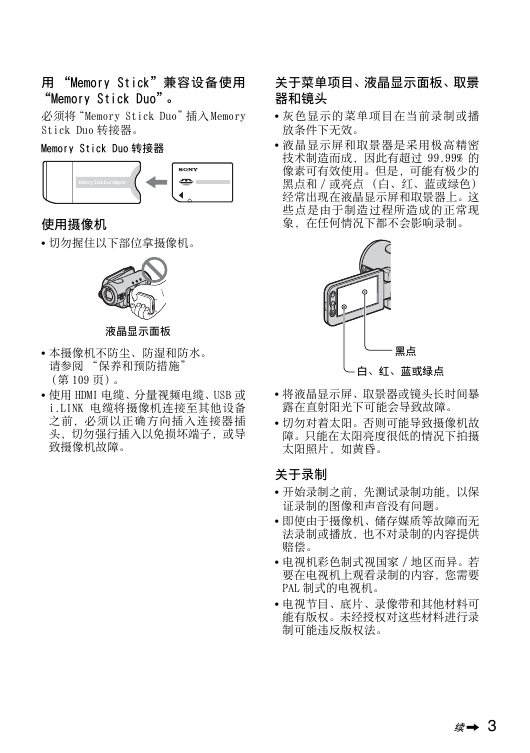

用 “Memory Stick”兼容设备使用 “Memory Stick Duo”。必须将“Memory Stick Duo”插入 Memory Stick Duo 转接器。 Memory Stick Duo 转接器使用摄像机切勿握住以下部位拿摄像机。关于菜单项目、液晶显示面板、取景器和镜头灰色显示的菜单项目在当前录制或播放条件下无效。液晶显示屏和取景器是采用极高精密技术制造而成，因此有超过 99.99% 的像素可有效使用。但是，可能有极少的黑点和 / 或亮点（白、红、蓝或绿色）经常出现在液晶显示屏和取景器上。这些点是由于制造过程所造成的正常现象，在任何情况下都不会影响录制。液晶显示面板本摄像机不防尘、防湿和防水。请参阅 “保养和预防措施” （第 109 页）。使用 HDMI 电缆、分量视频电缆、USB 或 i.LINK 电缆将摄像机连接至其他设备之前，必须以正确方向插入连接器插头，切勿强行插入以免损坏端子，或导致摄像机故障。黑点白、红、蓝或绿点将液晶显示屏、取景器或镜头长时间暴露在直射阳光下可能会导致故障。切勿对着太阳。否则可能导致摄像机故障。只能在太阳亮度很低的情况下拍摄太阳照片，如黄昏。关于录制开始录制之前，先测试录制功能，以保证录制的图像和声音没有问题。即使由于摄像机、储存媒质等故障而无法录制或播放，也不对录制的内容提供赔偿。电视机彩色制式视国家 / 地区而异。若要在电视机上观看录制的内容，您需要 PAL 制式的电视机。电视节目、底片、录像带和其他材料可能有版权。未经授权对这些材料进行录制可能违反版权法。续, 3

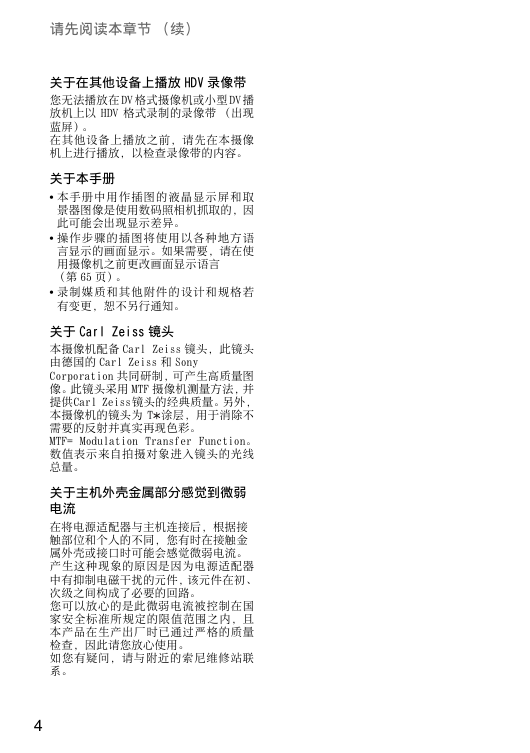

请先阅读本章节（续）关于在其他设备上播放 HDV 录像带您无法播放在 DV 格式摄像机或小型 DV 播放机上以 HDV 格式录制的录像带（出现蓝屏）。在其他设备上播放之前，请先在本摄像机上进行播放，以检查录像带的内容。关于本手册本手册中用作插图的液晶显示屏和取景器图像是使用数码照相机抓取的，因此可能会出现显示差异。操作步骤的插图将使用以各种地方语言显示的画面显示。如果需要，请在使用摄像机之前更改画面显示语言（第 65 页）。录制媒质和其他附件的设计和规格若有变更，恕不另行通知。关于 Carl Zeiss 镜头本摄像机配备 Carl Zeiss 镜头，此镜头由德国的 Carl Zeiss 和 Sony Corporation 共同研制，可产生高质量图像。此镜头采用 MTF 摄像机测量方法，并提供Carl Zeiss镜头的经典质量。另外，本摄像机的镜头为 T 涂层，用于消除不需要的反射并真实再现色彩。 MTF= Modulation Transfer Function。数值表示来自拍摄对象进入镜头的光线总量。关于主机外壳金属部分感觉到微弱电流在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。 4

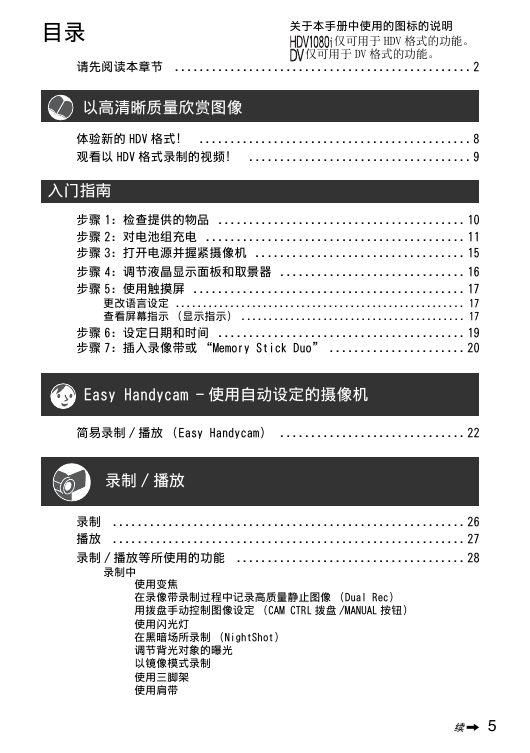

目录关于本手册中使用的图标的说明仅可用于 HDV 格式的功能。仅可用于 DV 格式的功能。请先阅读本章节 ................................................ 2 以高清晰质量欣赏图像体验新的 HDV 格式！ ............................................ 8 观看以 HDV 格式录制的视频！ .................................... 9 入门指南步骤 1：检查提供的物品 ........................................ 10 步骤 2：对电池组充电 .......................................... 11 步骤 3：打开电源并握紧摄像机 .................................. 15 步骤 4：调节液晶显示面板和取景器 .............................. 16 步骤 5：使用触摸屏 ............................................ 17 更改语言设定 ..................................................... 17 查看屏幕指示（显示指示） ......................................... 17 步骤 6：设定日期和时间 ........................................ 19 步骤 7：插入录像带或 “Memory Stick Duo” ...................... 20 Easy Handycam - 使用自动设定的摄像机简易录制 / 播放（Easy Handycam） .............................. 22 录制 / 播放录制 ......................................................... 26 播放 ......................................................... 27 录制 / 播放等所使用的功能 ..................................... 28 录制中使用变焦在录像带录制过程中记录高质量静止图像（Dual Rec）用拨盘手动控制图像设定（CAM CTRL 拨盘 /MANUAL 按钮）使用闪光灯在黑暗场所录制（NightShot）调节背光对象的曝光以镜像模式录制使用三脚架使用肩带续, 5

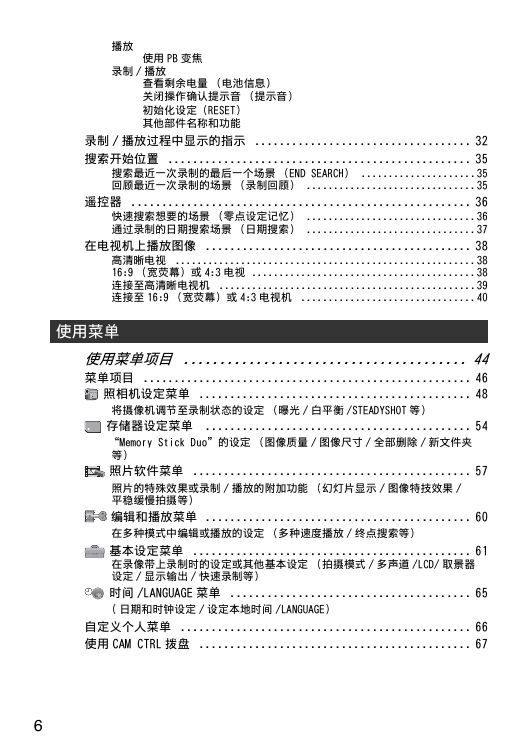

播放使用 PB 变焦录制 / 播放查看剩余电量（电池信息）关闭操作确认提示音（提示音）初始化设定 (RESET) 其他部件名称和功能录制 / 播放过程中显示的指示 ................................... 32 搜索开始位置 ................................................. 35 搜索最近一次录制的最后一个场景（END SEARCH） ..................... 35 回顾最近一次录制的场景（录制回顾） ............................... 35 遥控器 ....................................................... 36 快速搜索想要的场景（零点设定记忆） ............................... 36 通过录制的日期搜索场景（日期搜索） ............................... 37 在电视机上播放图像 ........................................... 38 高清晰电视 ....................................................... 38 16:9 （宽荧幕）或 4:3 电视 ......................................... 38 连接至高清晰电视机 ............................................... 39 连接至 16:9 （宽荧幕）或 4:3 电视机 ................................ 40 使用菜单使用菜单项目 ....................................... 44 菜单项目 ..................................................... 46 照相机设定菜单 ............................................ 48 将摄像机调节至录制状态的设定（曝光 / 白平衡 /STEADYSHOT 等）存储器设定菜单 ........................................... 54 “Memory Stick Duo”的设定（图像质量 / 图像尺寸 / 全部删除 / 新文件夹等）照片软件菜单 ............................................. 57 照片的特殊效果或录制 / 播放的附加功能（幻灯片显示 / 图像特技效果 / 平稳缓慢拍摄等）编辑和播放菜单 ........................................... 60 在多种模式中编辑或播放的设定（多种速度播放 / 终点搜索等）基本设定菜单 ............................................. 61 在录像带上录制时的设定或其他基本设定（拍摄模式 / 多声道 /LCD/ 取景器设定 / 显示输出 / 快速录制等）时间 /LANGUAGE 菜单 ....................................... 65 ( 日期和时钟设定 / 设定本地时间 /LANGUAGE) 自定义个人菜单 ............................................... 66 使用 CAM CTRL 拨盘 ............................................ 67 6

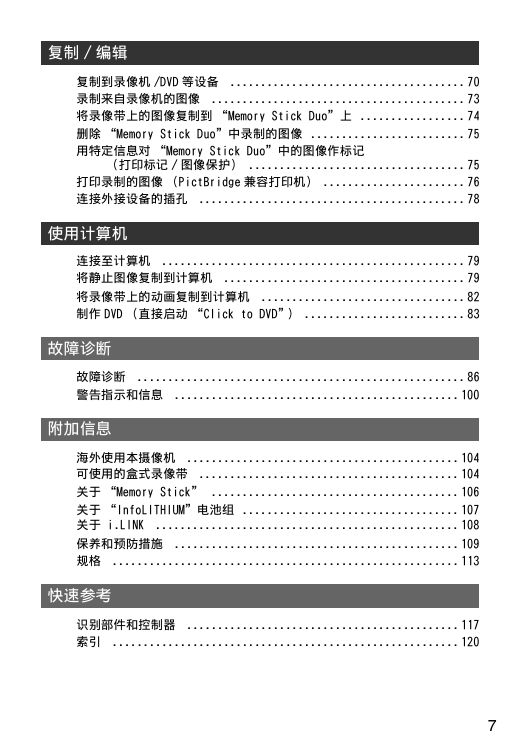

复制 / 编辑复制到录像机 /DVD 等设备 ...................................... 70 录制来自录像机的图像 ......................................... 73 将录像带上的图像复制到 “Memory Stick Duo”上 ................. 74 删除 “Memory Stick Duo”中录制的图像 ......................... 75 用特定信息对 “Memory Stick Duo”中的图像作标记（打印标记 / 图像保护） ................................... 75 打印录制的图像（PictBridge 兼容打印机） ....................... 76 连接外接设备的插孔 ........................................... 78 使用计算机连接至计算机 ................................................. 79 将静止图像复制到计算机 ....................................... 79 将录像带上的动画复制到计算机 ................................. 82 制作 DVD （直接启动 “Click to DVD”） .......................... 83 故障诊断故障诊断 ..................................................... 86 警告指示和信息 .............................................. 100 附加信息海外使用本摄像机 ............................................ 104 可使用的盒式录像带 .......................................... 104 关于 “Memory Stick” ........................................ 106 关于 “InfoLITHIUM”电池组 ................................... 107 关于 i.LINK ................................................. 108 保养和预防措施 .............................................. 109 规格 ........................................................ 113 快速参考识别部件和控制器 ............................................ 117 索引 ........................................................ 120 7

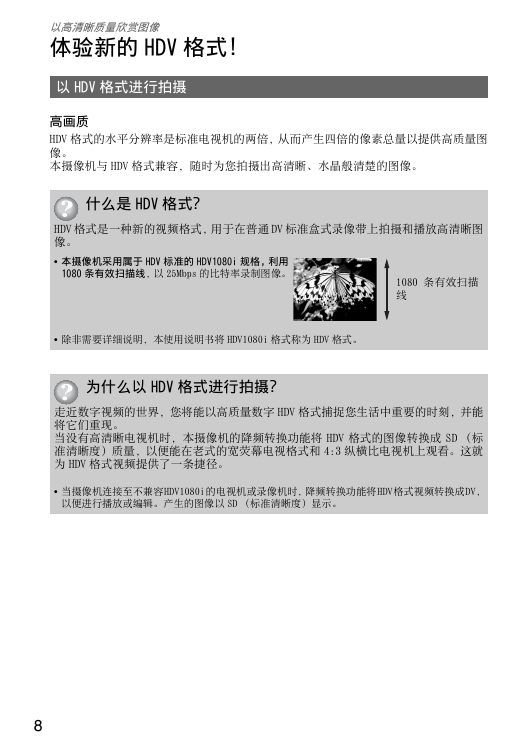

以高清晰质量欣赏图像体验新的 HDV 格式！以 HDV 格式进行拍摄高画质 HDV 格式的水平分辨率是标准电视机的两倍，从而产生四倍的像素总量以提供高质量图像。本摄像机与 HDV 格式兼容，随时为您拍摄出高清晰、水晶般清楚的图像。什么是 HDV 格式？ HDV 格式是一种新的视频格式，用于在普通 DV 标准盒式录像带上拍摄和播放高清晰图像。本摄像机采用属于 HDV 标准的 HDV1080i 规格，利用 1080 条有效扫描线，以 25Mbps 的比特率录制图像。 1080 条有效扫描线除非需要详细说明，本使用说明书将 HDV1080i 格式称为 HDV 格式。为什么以 HDV 格式进行拍摄？走近数字视频的世界，您将能以高质量数字 HDV 格式捕捉您生活中重要的时刻，并能将它们重现。当没有高清晰电视机时，本摄像机的降频转换功能将 HDV 格式的图像转换成 SD （标准清晰度）质量，以便能在老式的宽荧幕电视格式和 4:3 纵横比电视机上观看。这就为 HDV 格式视频提供了一条捷径。当摄像机连接至不兼容HDV1080i的电视机或录像机时，降频转换功能将HDV格式视频转换成DV，以便进行播放或编辑。产生的图像以 SD （标准清晰度）显示。 8
