2010 年云南昆明理工大学电工及电子技术基础考研真题 A
卷
一、选择题(每题 3 分,共 30 分)
1. 三相负载对称是指下述三种情况中的(
)。
A
|Z1|=|Z2|=|Z3|
B φ1=φ2=φ3
C
Z1=Z2=Z3
2. 有些人为了安全,将家用电器的外壳接到自来水管或暖气管上,这实际构成了(
)。
A
IT 系统
B
TN 系统
C
TT 系统
3. 两个匝数相同(N1=N2)的铁心线圈,分别接到电压值相等(U1=U2)而频率不同(f1>f2)
的两个交流电源上,则两个线圈中的主磁通Ф1m 和Ф2m 具有(
)的相对大小关系。
A Ф1m>Ф2m
B Ф1m<Ф2m
C Ф1m=Ф2m
4. 将两支 47μF、额定电压为 20V 的电容串联后接于工频 20V 的交流电源上,电路的无功
功率是(
)。
A
3.2var
B
2.2var
C
2.5var
D
3var
5. 有一电源为星形联结,而负载为三角形联结的对称三相电路,电源相电压为 220V,负载
每相阻抗模为 10Ω,则负载的相电流是(
)。
A
38A
B
36A
C
32A
D
30A

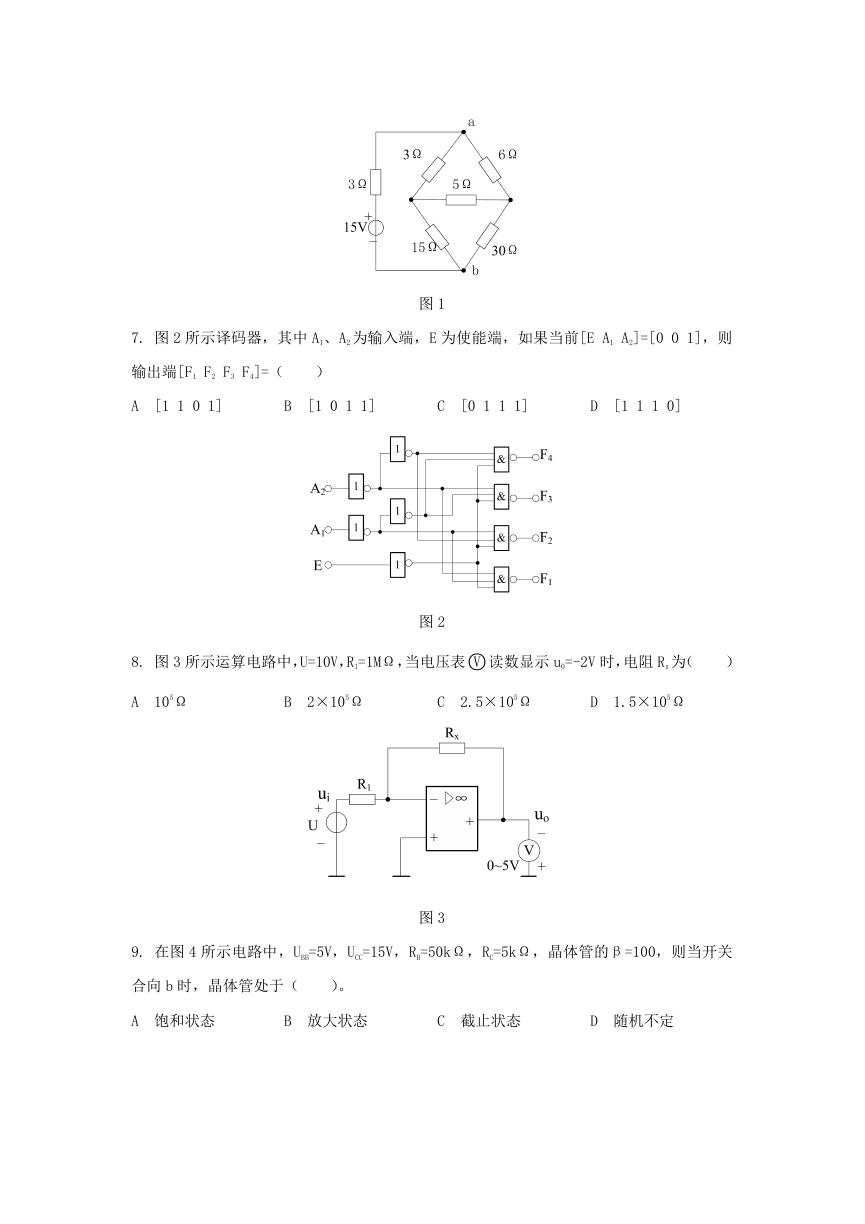

6. 图 1 所示电路中的等效电阻 Rab 为(
)。
A
10Ω
B
12Ω
C
11Ω
D
9Ω
图 1
7. 图 2 所示译码器,其中 A1、A2 为输入端,E 为使能端,如果当前[E A1 A2]=[0 0 1],则
输出端[F1 F2 F3 F4]=(
)
A
[1 1 0 1]
B
[1 0 1 1]
C
[0 1 1 1]
D
[1 1 1 0]
图 2
8. 图 3 所示运算电路中,U=10V,R1=1MΩ,当电压表○V 读数显示 u0=-2V 时,电阻 Rx 为(
)
A
105Ω
B
2×105Ω
C
2.5×105Ω
D
1.5×105Ω
图 3

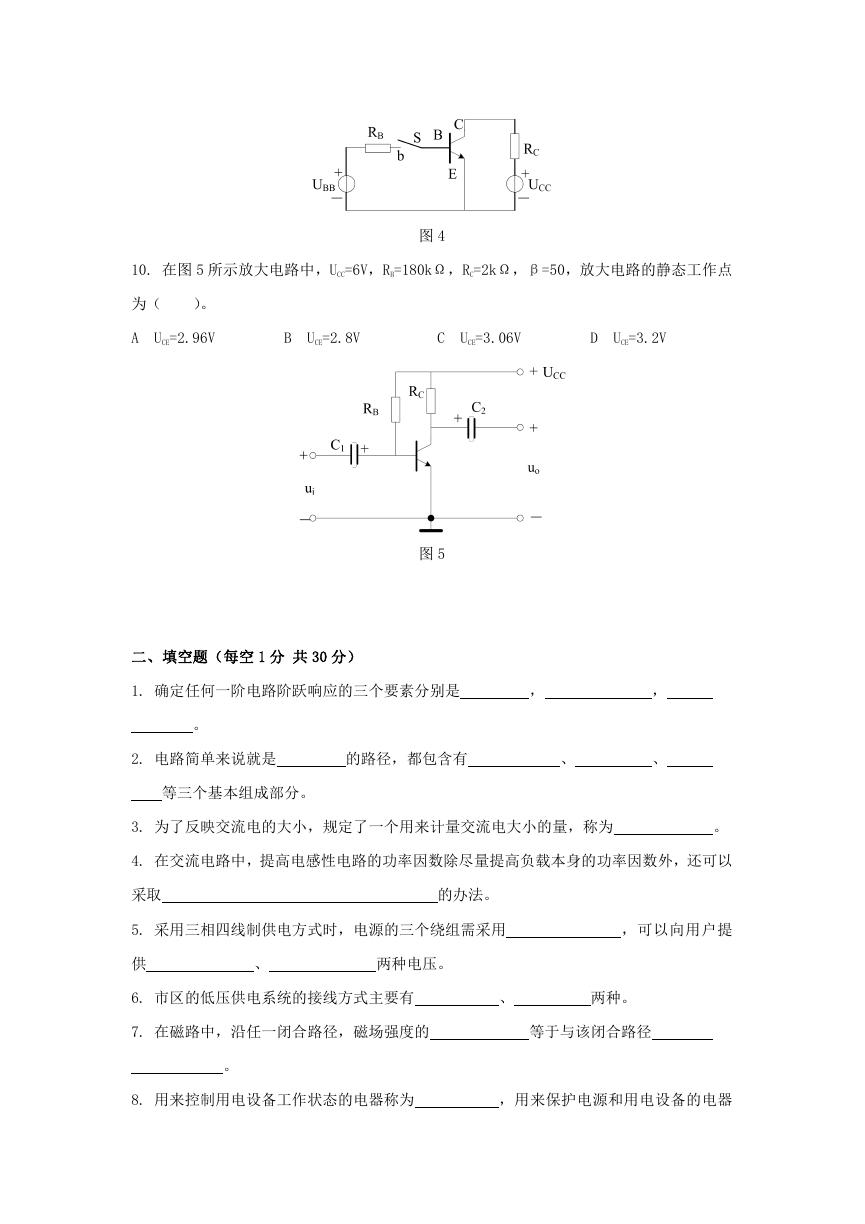

9. 在图 4 所示电路中,UBB=5V,UCC=15V,RB=50kΩ,RC=5kΩ,晶体管的β=100,则当开关
合向 b 时,晶体管处于(
)。
A 饱和状态
B 放大状态
C 截止状态
D 随机不定
图 4
10. 在图 5 所示放大电路中,UCC=6V,RB=180kΩ,RC=2kΩ,β=50,放大电路的静态工作点
为(
)。
A
UCE=2.96V
B
UCE=2.8V
C
UCE=3.06V
D
UCE=3.2V
图 5

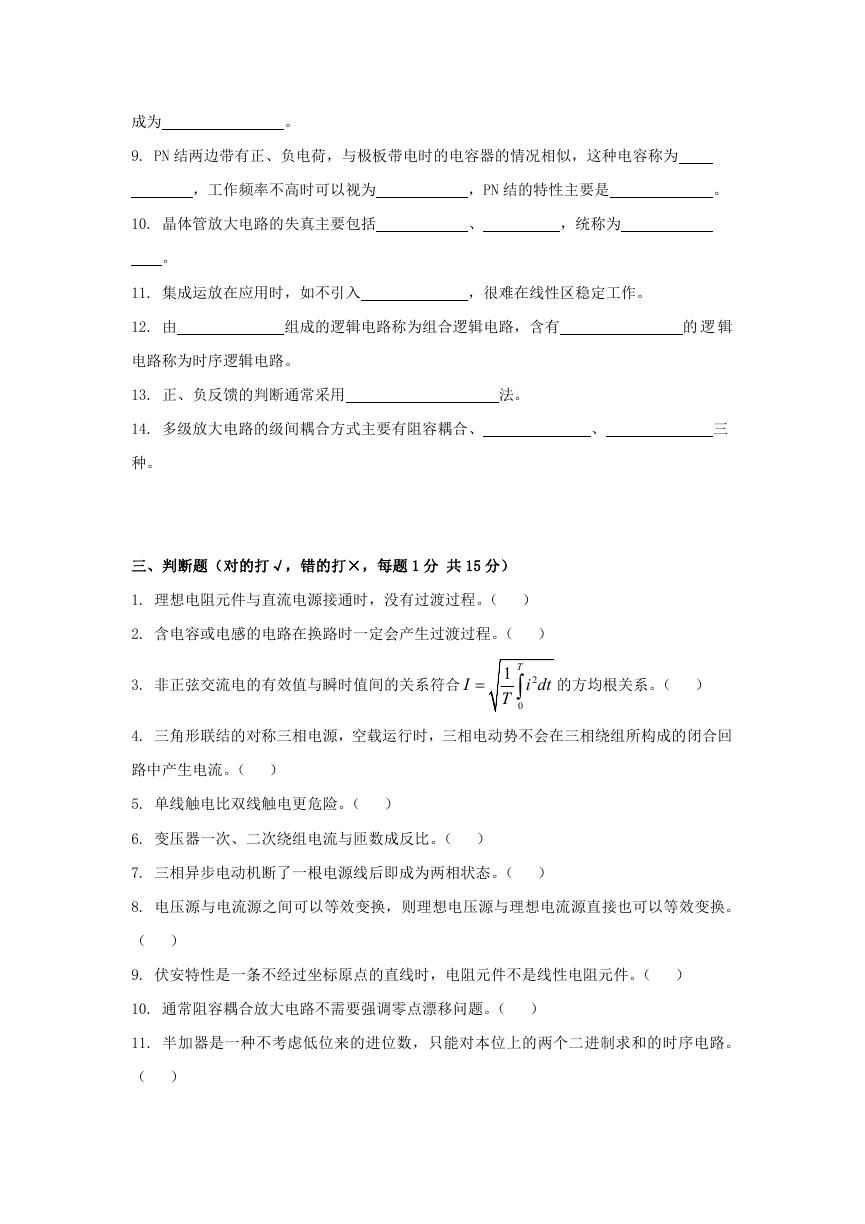

二、填空题(每空 1 分 共 30 分)
1. 确定任何一阶电路阶跃响应的三个要素分别是
,
。
2. 电路简单来说就是
的路径,都包含有
、
等三个基本组成部分。
,
、
3. 为了反映交流电的大小,规定了一个用来计量交流电大小的量,称为
。
4. 在交流电路中,提高电感性电路的功率因数除尽量提高负载本身的功率因数外,还可以
采取
的办法。
5. 采用三相四线制供电方式时,电源的三个绕组需采用
,可以向用户提
供
、
两种电压。
6. 市区的低压供电系统的接线方式主要有
、
两种。
7. 在磁路中,沿任一闭合路径,磁场强度的
等于与该闭合路径
。
8. 用来控制用电设备工作状态的电器称为
,用来保护电源和用电设备的电器
成为
。
9. PN 结两边带有正、负电荷,与极板带电时的电容器的情况相似,这种电容称为
,工作频率不高时可以视为
,PN 结的特性主要是
。
10. 晶体管放大电路的失真主要包括
、
,统称为
。
11. 集成运放在应用时,如不引入
,很难在线性区稳定工作。
12. 由
组成的逻辑电路称为组合逻辑电路,含有
的 逻 辑
电路称为时序逻辑电路。
13. 正、负反馈的判断通常采用
法。
14. 多级放大电路的级间耦合方式主要有阻容耦合、
、
三
种。
三、判断题(对的打√,错的打×,每题 1 分 共 15 分)
1. 理想电阻元件与直流电源接通时,没有过渡过程。( )
2. 含电容或电感的电路在换路时一定会产生过渡过程。( )
3. 非正弦交流电的有效值与瞬时值间的关系符合
I
1 T
T
0
2
i dt
的方均根关系。( )
4. 三角形联结的对称三相电源,空载运行时,三相电动势不会在三相绕组所构成的闭合回
路中产生电流。( )
5. 单线触电比双线触电更危险。( )
6. 变压器一次、二次绕组电流与匝数成反比。( )
7. 三相异步电动机断了一根电源线后即成为两相状态。( )
8. 电压源与电流源之间可以等效变换,则理想电压源与理想电流源直接也可以等效变换。
( )
9. 伏安特性是一条不经过坐标原点的直线时,电阻元件不是线性电阻元件。( )
10. 通常阻容耦合放大电路不需要强调零点漂移问题。( )
11. 半加器是一种不考虑低位来的进位数,只能对本位上的两个二进制求和的时序电路。
( )
12. 门电路没有记忆功能,而触发器有记忆功能。( )
13. P 型半导体中空穴是多数载流子,因而 P 型半导体带正电,N 型半导体中自由电子是多
数载流子,因而 N 型半导体带负电。( )
14. 同一放大电路对不同频率的输入信号,其输出电压的相位相同,而电压放大倍数不完
全相同。( )
15. 用集成运放构成的电压比较器工作于电压传输特性的饱和区。( )
四、分析计算题(75 分)

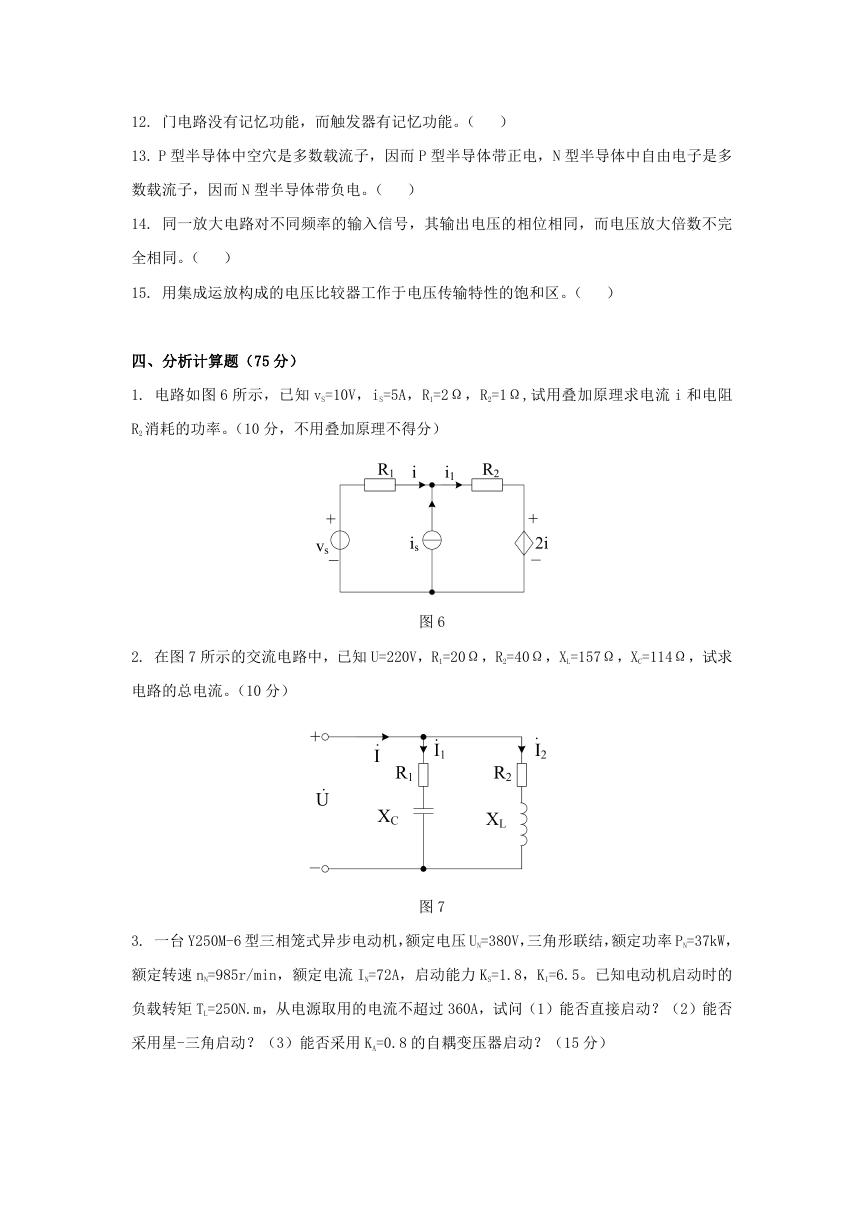

1. 电路如图 6 所示,已知 vS=10V,iS=5A,R1=2Ω,R2=1Ω,试用叠加原理求电流 i 和电阻
R2 消耗的功率。(10 分,不用叠加原理不得分)
图 6
2. 在图 7 所示的交流电路中,已知 U=220V,R1=20Ω,R2=40Ω,XL=157Ω,XC=114Ω,试求
电路的总电流。(10 分)
图 7
3. 一台 Y250M-6 型三相笼式异步电动机,额定电压 UN=380V,三角形联结,额定功率 PN=37kW,
额定转速 nN=985r/min,额定电流 IN=72A,启动能力 KS=1.8,KI=6.5。已知电动机启动时的
负载转矩 TL=250N.m,从电源取用的电流不超过 360A,试问(1)能否直接启动?(2)能否
采用星-三角启动?(3)能否采用 KA=0.8 的自耦变压器启动?(15 分)
4. 在图 8 所示电路中,已知 U=10V,R1=5Ω,R2=10Ω,I=6A,L=0.5H,开关 S 闭合前电路
已处于稳态,在 t=0 时将开关闭合,求换路后的 iL 和 uL。(10 分)
图 8
5. 如图 9 所示放大电路,已知 UCC=12V,RB1=24kΩ,RB2=12kΩ,RC= RE =2kΩ,晶体管的β
=50,求在空载时的放大倍数 Au 以及 ri 和 ro。(15 分)
图 9
6. 化简逻辑表达式 L AB AC BC CB BD DB
(15 分)
