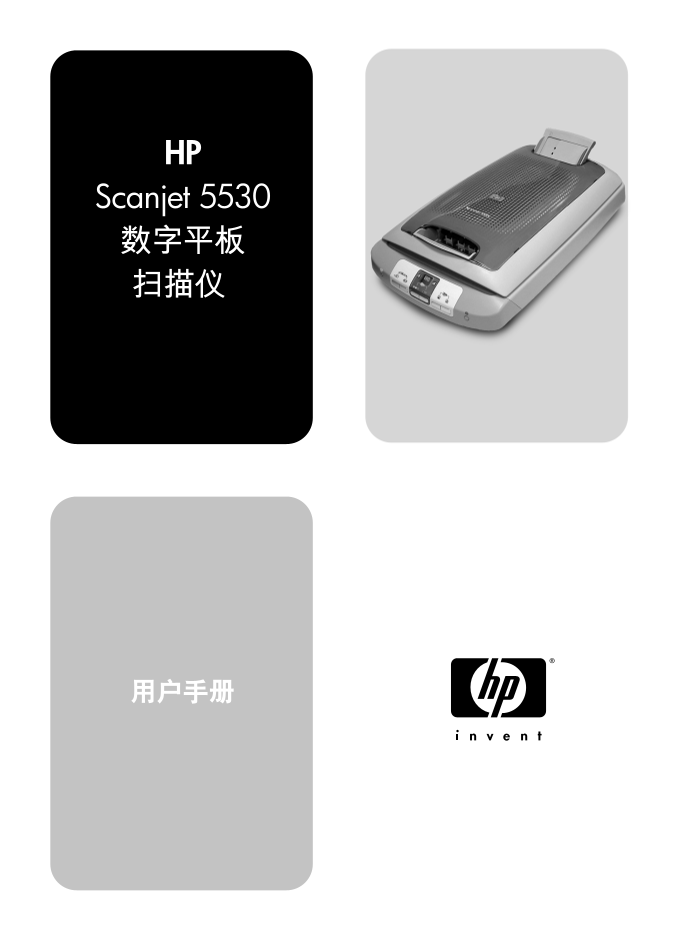

hp scanjet 5530 数字平板扫描仪用户手册

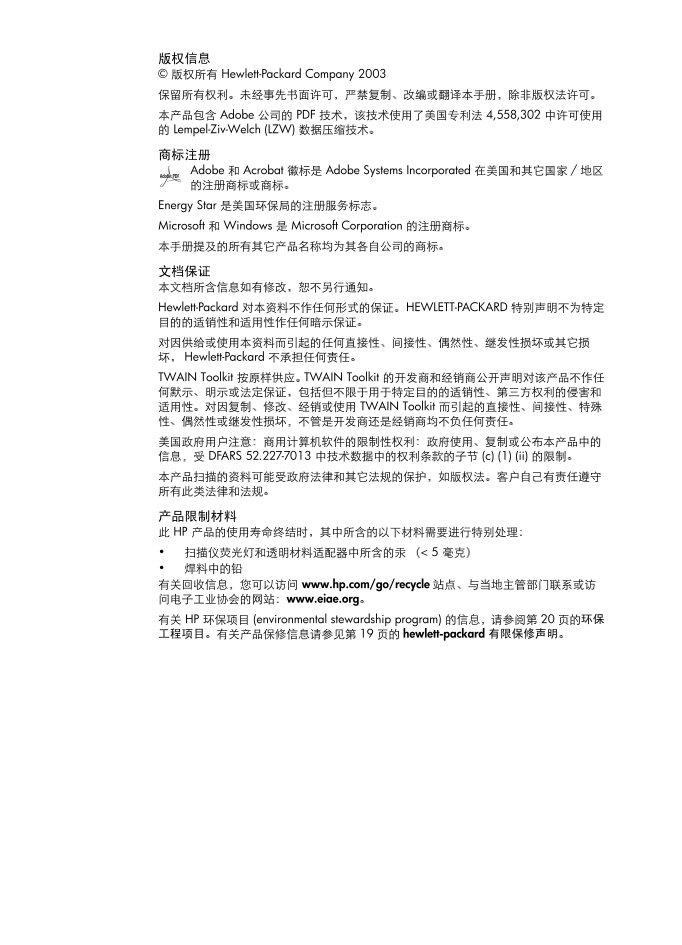

版权信息 © 版权所有 Hewlett-Packard Company 2003 保留所有权利未经事先书面许可严禁复制改编或翻译本手册除非版权法许可本产品包含 Adobe 公司的 PDF 技术该技术使用了美国专利法 4,558,302 中许可使用的 Lempel-Ziv-Welch (LZW) 数据压缩技术商标注册 Adobe 和 Acrobat 徽标是 Adobe Systems Incorporated 在美国和其它国家 / 地区的注册商标或商标 Energy Star 是美国环保局的注册服务标志 Microsoft 和 Windows 是 Microsoft Corporation 的注册商标本手册提及的所有其它产品名称均为其各自公司的商标文档保证本文档所含信息如有修改恕不另行通知 Hewlett-Packard 对本资料不作任何形式的保证 HEWLETT-PACKARD 特别声明不为特定目的的适销性和适用性作任何暗示保证对因供给或使用本资料而引起的任何直接性间接性偶然性继发性损坏或其它损坏 Hewlett-Packard 不承担任何责任 TWAIN Toolkit 按原样供应 TWAIN Toolkit 的开发商和经销商公开声明对该产品不作任何默示明示或法定保证包括但不限于用于特定目的的适销性第三方权利的侵害和适用性对因复制修改经销或使用 TWAIN Toolkit 而引起的直接性间接性特殊性偶然性或继发性损坏不管是开发商还是经销商均不负任何责任美国政府用户注意商用计算机软件的限制性权利政府使用复制或公布本产品中的信息受 DFARS 52.227-7013 中技术数据中的权利条款的子节 (c) (1) (ii) 的限制本产品扫描的资料可能受政府法律和其它法规的保护如版权法客户自己有责任遵守所有此类法律和法规产品限制材料此 HP 产品的使用寿命终结时其中所含的以下材料需要进行特别处理 • 扫描仪荧光灯和透明材料适配器中所含的汞 < 5 毫克 • 焊料中的铅有关回收信息您可以访问 www.hp.com/go/recycle 站点与当地主管部门联系或访问电子工业协会的网站 www.eiae.org 有关 HP 环保项目 (environmental stewardship program) 的信息请参阅第 20 页的环保工程项目有关产品保修信息请参见第 19 页的 hewlett-packard 有限保修声明

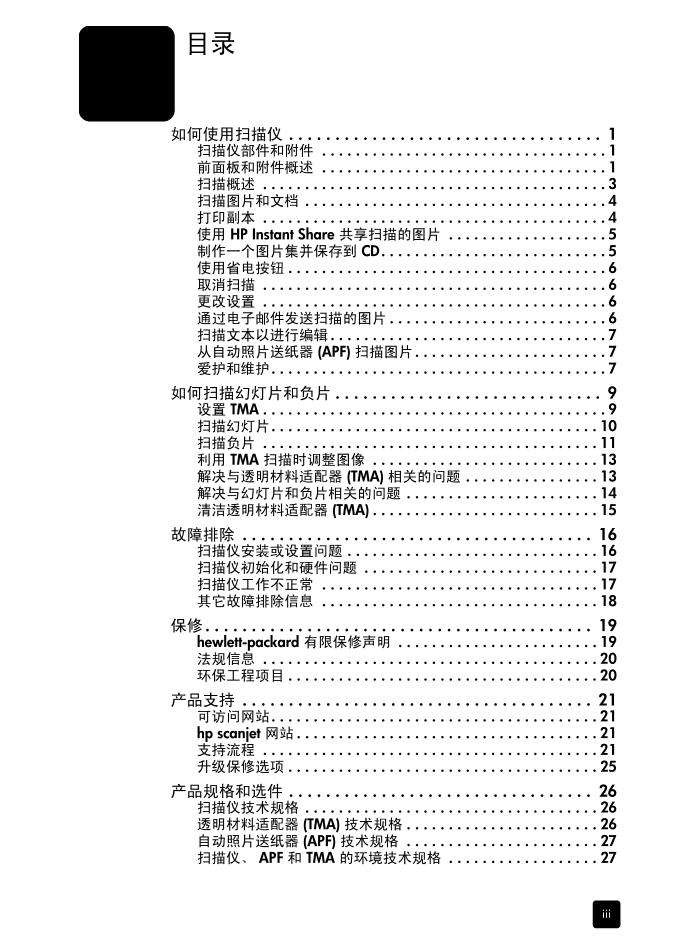

目录如何使用扫描仪 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 扫描仪部件和附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 前面板和附件概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 扫描概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 扫描图片和文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 打印副本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 使用 HP Instant Share 共享扫描的图片 . . . . . . . . . . . . . . . . . . . 5 制作一个图片集并保存到 CD. . . . . . . . . . . . . . . . . . . . . . . . . . . 5 使用省电按钮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 取消扫描 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 更改设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 通过电子邮件发送扫描的图片 . . . . . . . . . . . . . . . . . . . . . . . . . . 6 扫描文本以进行编辑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 从自动照片送纸器 (APF) 扫描图片 . . . . . . . . . . . . . . . . . . . . . . . 7 爱护和维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 如何扫描幻灯片和负片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 设置 TMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 扫描幻灯片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 扫描负片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 利用 TMA 扫描时调整图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 解决与透明材料适配器 (TMA) 相关的问题 . . . . . . . . . . . . . . . . 13 解决与幻灯片和负片相关的问题 . . . . . . . . . . . . . . . . . . . . . . . 14 清洁透明材料适配器 (TMA) . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 扫描仪安装或设置问题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 扫描仪初始化和硬件问题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 扫描仪工作不正常 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 其它故障排除信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 保修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 hewlett-packard 有限保修声明 . . . . . . . . . . . . . . . . . . . . . . . . 19 法规信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 环保工程项目 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 产品支持 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 可访问网站 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 hp scanjet 网站 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 支持流程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 升级保修选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 产品规格和选件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 扫描仪技术规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 透明材料适配器 (TMA) 技术规格 . . . . . . . . . . . . . . . . . . . . . . . 26 自动照片送纸器 (APF) 技术规格 . . . . . . . . . . . . . . . . . . . . . . . 27 扫描仪 APF 和 TMA 的环境技术规格 . . . . . . . . . . . . . . . . . . 27 iii

如何使用扫描仪 1 本手册介绍 HP Scanjet 5530 扫描仪的操作包括安装问题客户支持及如何使用该扫描仪有关安装过程请参阅安装海报有关扫描软件过程请参阅 HP 照片及成像软件帮助扫描仪部件和附件 3 2 1 1 扫描仪 2 用于扫描 35 毫米幻灯片和负片的透明材料适配器 (TMA) 3 快速扫描图片在盖板中的自动照片送纸器 (APF) 前面板和附件概述扫描按钮如果要扫描打印的图片图形幻灯片或负片按扫描图片如果要扫描文本文本与图形或以后要编辑的任何文本按扫描文档扫描图片扫描文档在扫描仪玻璃板上或从自动照片送将文档从玻璃板扫描到选定的目的纸器 (APF) 扫描图片或者从透明地应用程序如字处理程序材料适配器 (TMA) 扫描幻灯片或负片 1

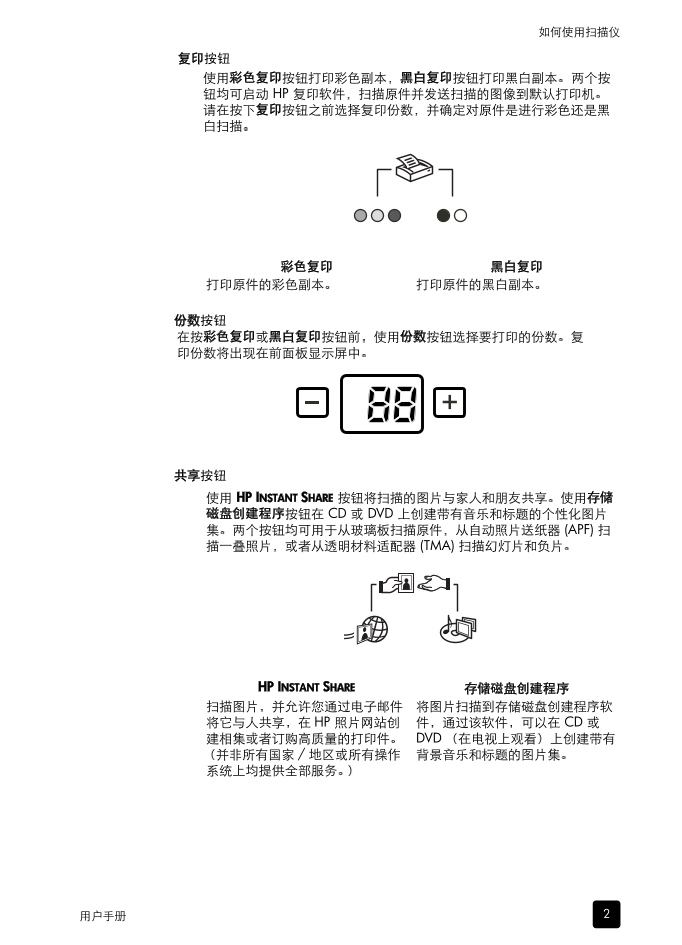

如何使用扫描仪复印按钮使用彩色复印按钮打印彩色副本黑白复印按钮打印黑白副本两个按钮均可启动 HP 复印软件扫描原件并发送扫描的图像到默认打印机请在按下复印按钮之前选择复印份数并确定对原件是进行彩色还是黑白扫描彩色复印黑白复印打印原件的彩色副本打印原件的黑白副本份数按钮在按彩色复印或黑白复印按钮前使用份数按钮选择要打印的份数复印份数将出现在前面板显示屏中共享按钮使用 HP INSTANT SHARE 按钮将扫描的图片与家人和朋友共享使用存储磁盘创建程序按钮在 CD 或 DVD 上创建带有音乐和标题的个性化图片集两个按钮均可用于从玻璃板扫描原件从自动照片送纸器 (APF) 扫描一叠照片或者从透明材料适配器 (TMA) 扫描幻灯片和负片 HP INSTANT SHARE 存储磁盘创建程序扫描图片并允许您通过电子邮件将图片扫描到存储磁盘创建程序软将它与人共享在 HP 照片网站创件通过该软件可以在 CD 或建相集或者订购高质量的打印件 DVD 在电视上观看上创建带有并非所有国家 / 地区或所有操作背景音乐和标题的图片集系统上均提供全部服务用户手册 2

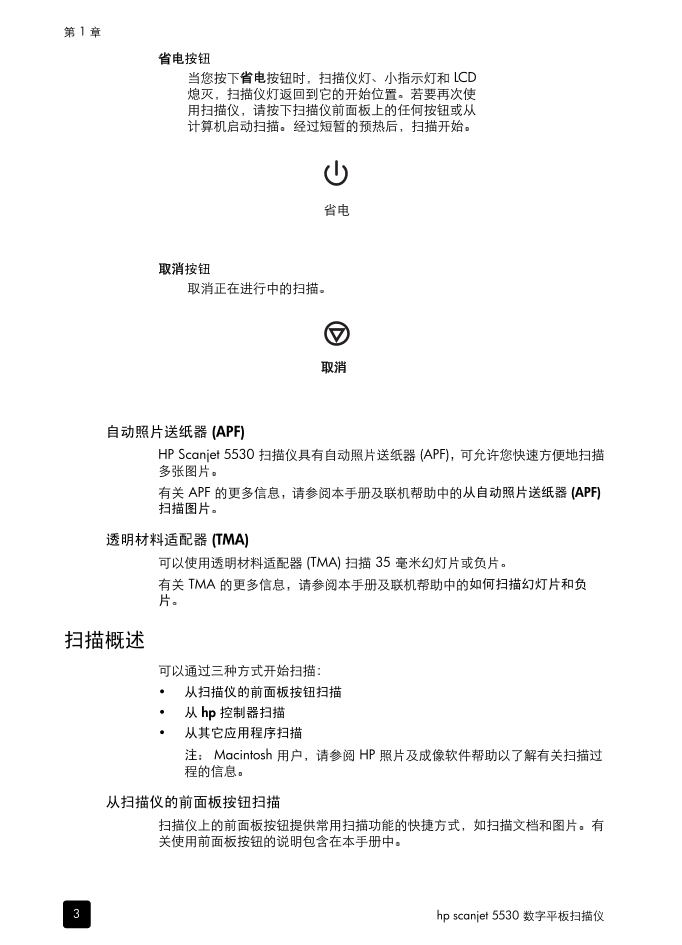

第 1 章省电按钮当您按下省电按钮时扫描仪灯小指示灯和 LCD 熄灭扫描仪灯返回到它的开始位置若要再次使用扫描仪请按下扫描仪前面板上的任何按钮或从计算机启动扫描经过短暂的预热后扫描开始省电取消按钮取消正在进行中的扫描取消自动照片送纸器 (APF) HP Scanjet 5530 扫描仪具有自动照片送纸器 (APF) 可允许您快速方便地扫描多张图片有关 APF 的更多信息请参阅本手册及联机帮助中的从自动照片送纸器 (APF) 扫描图片透明材料适配器 (TMA) 可以使用透明材料适配器 (TMA) 扫描 35 毫米幻灯片或负片有关 TMA 的更多信息请参阅本手册及联机帮助中的如何扫描幻灯片和负片扫描概述可以通过三种方式开始扫描 • 从扫描仪的前面板按钮扫描 • 从 hp 控制器扫描 • 从其它应用程序扫描注 Macintosh 用户请参阅 HP 照片及成像软件帮助以了解有关扫描过程的信息从扫描仪的前面板按钮扫描扫描仪上的前面板按钮提供常用扫描功能的快捷方式如扫描文档和图片有关使用前面板按钮的说明包含在本手册中 3 hp scanjet 5530 数字平板扫描仪

如何使用扫描仪从 hp 控制器扫描要对扫描进行更多的控制时如要在最终扫描前预览图像时可从 HP 照片及成像控制器 (HP DIRECTOR) 进行扫描要启动 HP 照片及成像软件双击桌面上的 HP 控制器图标 ( ) 屏幕上将显示 HP 控制器窗口您可以从此窗口扫描查看或打印图像使用联机帮助及其它功能如果 HP 控制器图标不在桌面上则在开始菜单上依次指向程序或所有程序 Hewlett-Packard 您的扫描仪名称或扫描仪然后单击 HP 照片及成像控制器从其它应用程序扫描如果应用程序与 TWAIN 兼容则可以直接将图像导入到用该程序打开的文件中通常如果应用程序有一些如获得扫描或导入新对象等选项即表示该程序为兼容的应用程序如果不能确定某个应用程序是否兼容或者不熟悉该程序的选项请参阅该程序的文档扫描图片和文档如果要从扫描仪玻璃板自动照片送纸器 (APF) 或透明材料适配器 (TMA) 扫描图片图形幻灯片或负片请按扫描图片如果要扫描文本文本与图形或以后要编辑的任何文本按扫描文档注 Macintosh 用户请参阅 HP 照片及成像软件帮助以了解有关扫描过程的信息 1 如扫描仪上参考标志所示将原件正面朝下放到扫描仪玻璃板上 2 按扫描图片按钮或扫描文档按钮 3 如果需要请按照屏幕上的说明完成扫描扫描的文档会在指定的目的地中出现扫描的图片会在 HP 照片及成像库中出现注默认情况下在您使用扫描仪上的扫描图片或扫描文档按钮时软件不会提示您预览图片或文档如果要预览该项目则可更改 HP 控制器中的按钮设置请参阅第 6 页的更改设置或者从 HP 控制器而不是从扫描仪前端的按钮开始扫描提示 HP 扫描软件可自动修正图片或恢复旧图片中的褪色要打开或关闭图片修正请在 HP 扫描软件的基本菜单中选择自动修正照片然后选择所需的选项打印副本使用彩色复印按钮 ( ) 或黑白复印按钮 ( ) 扫描原件并将它直接发送到打印机以制作彩色或黑白副本注 Macintosh 用户请参阅 HP 照片及成像软件帮助以了解有关复印过程的信息 1 将原件面朝下放在扫描仪玻璃板上然后合上盖板 2 按扫描仪上的彩色复印或黑白复印按钮进度对话框会显示复印进度用户手册 4
