ISE 13.4 软件使用

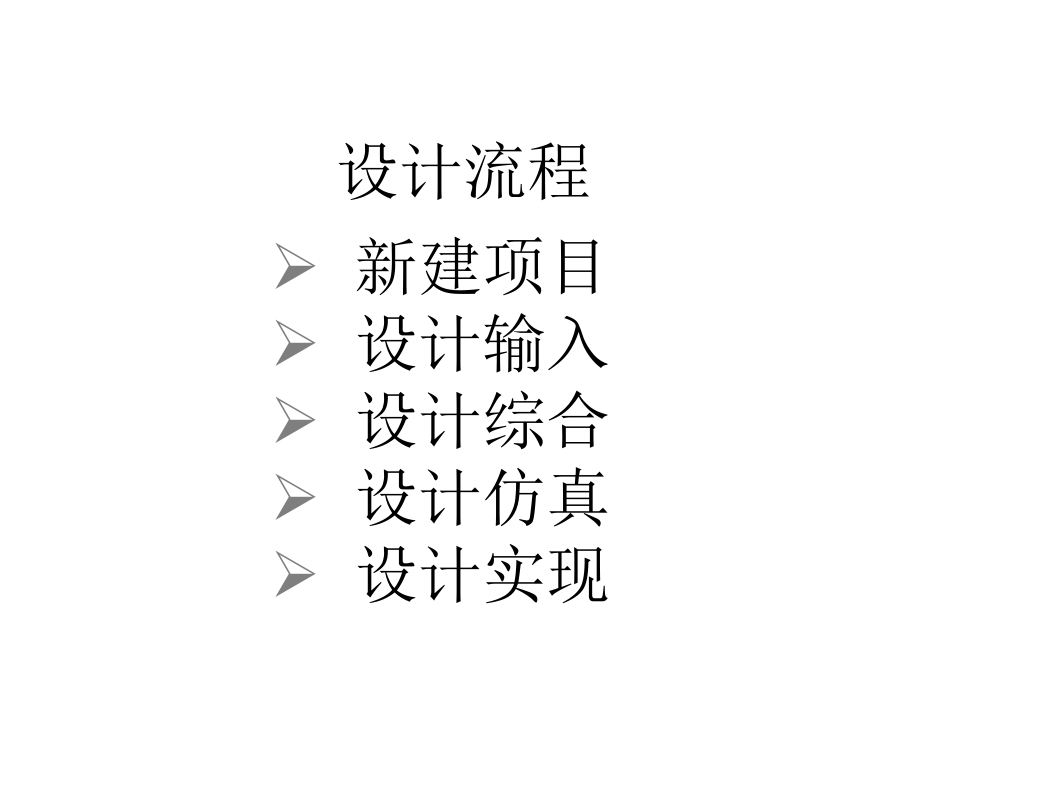

设计流程 Ø 新建项目 Ø 设计输入 Ø 设计综合 Ø 设计仿真 Ø 设计实现

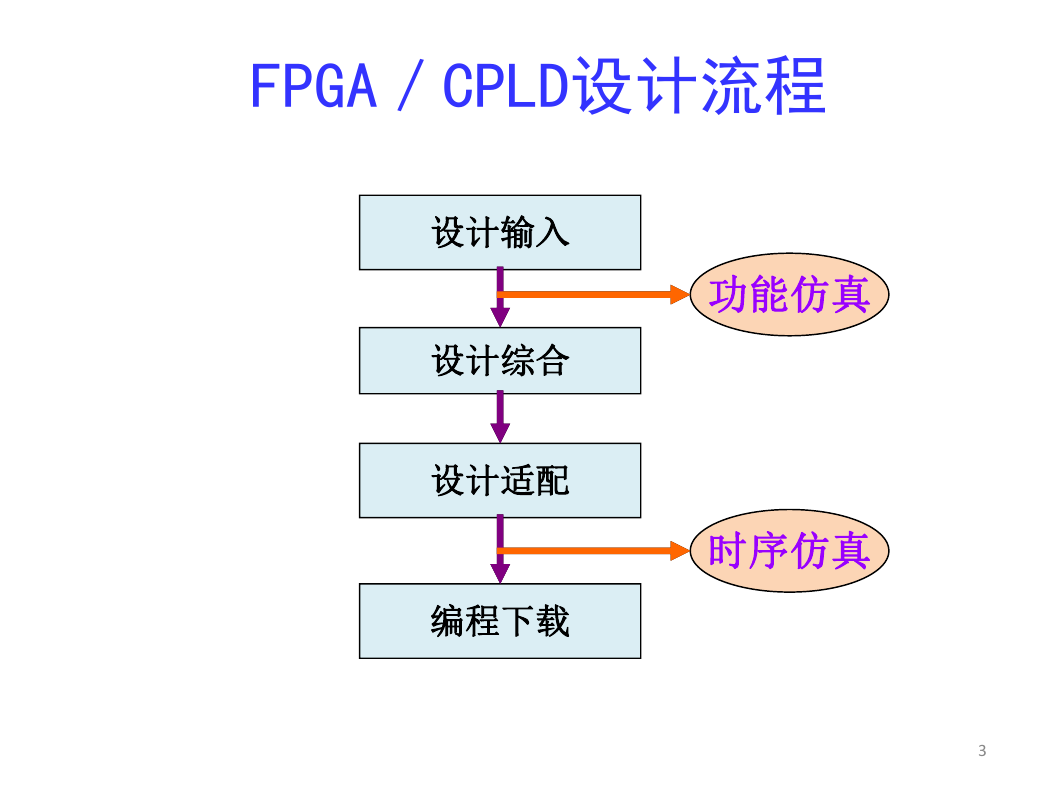

FPGA／CPLD设计流程设计输入设计综合设计适配编程下载功能仿真时序仿真 3

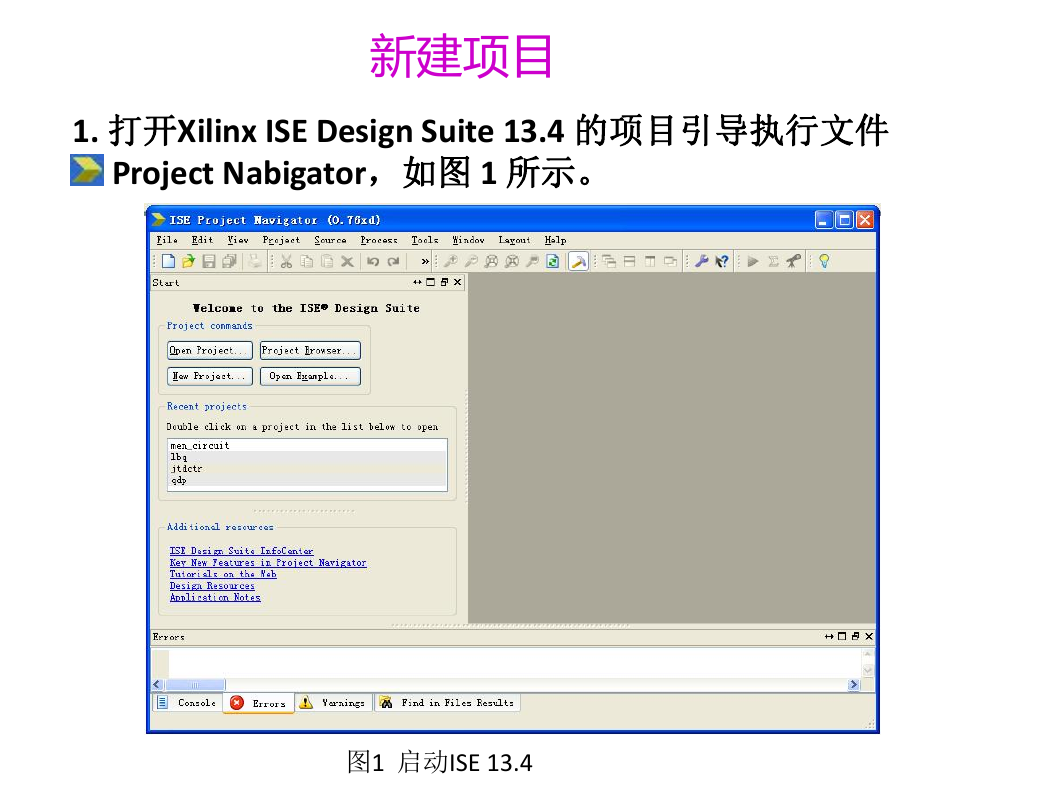

新建项目 1. 打开Xilinx ISE Design Suite 13.4 的项目引导执行文件 Project Nabigator，如图 1 所示。图1 启动ISE 13.4

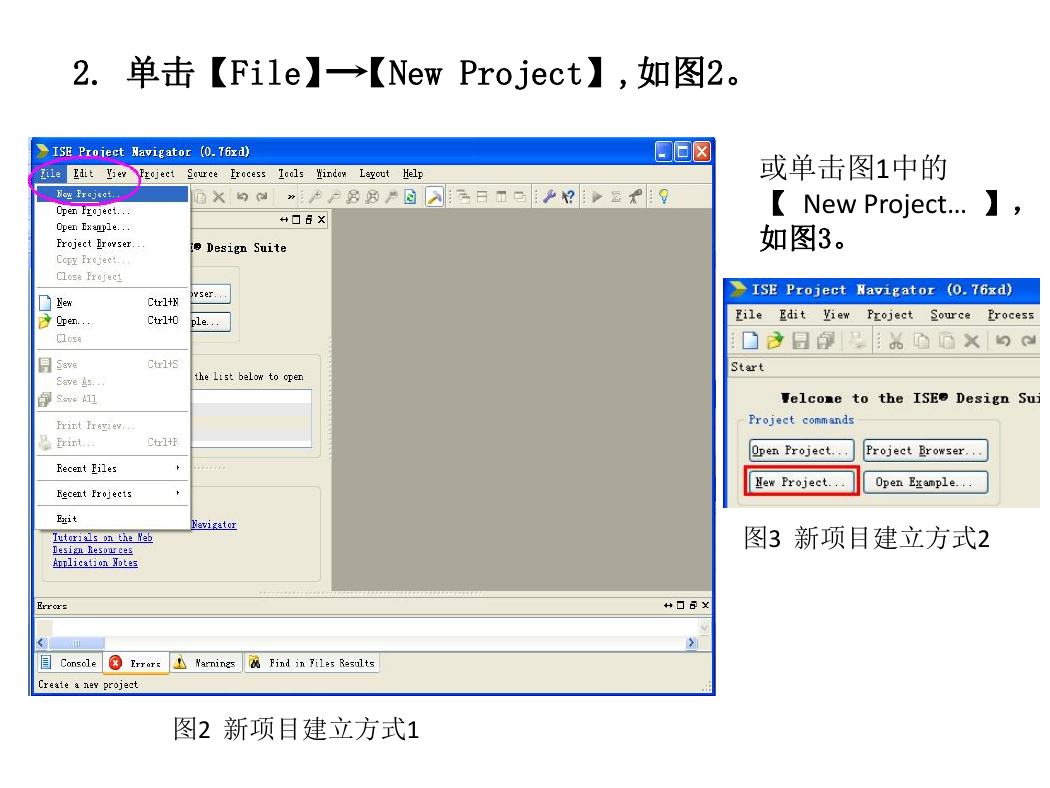

2. 单击【File】【New Project】,如图2。或单击图1中的【 New Project… 】，如图3。图3 新项目建立方式2 图2 新项目建立方式1

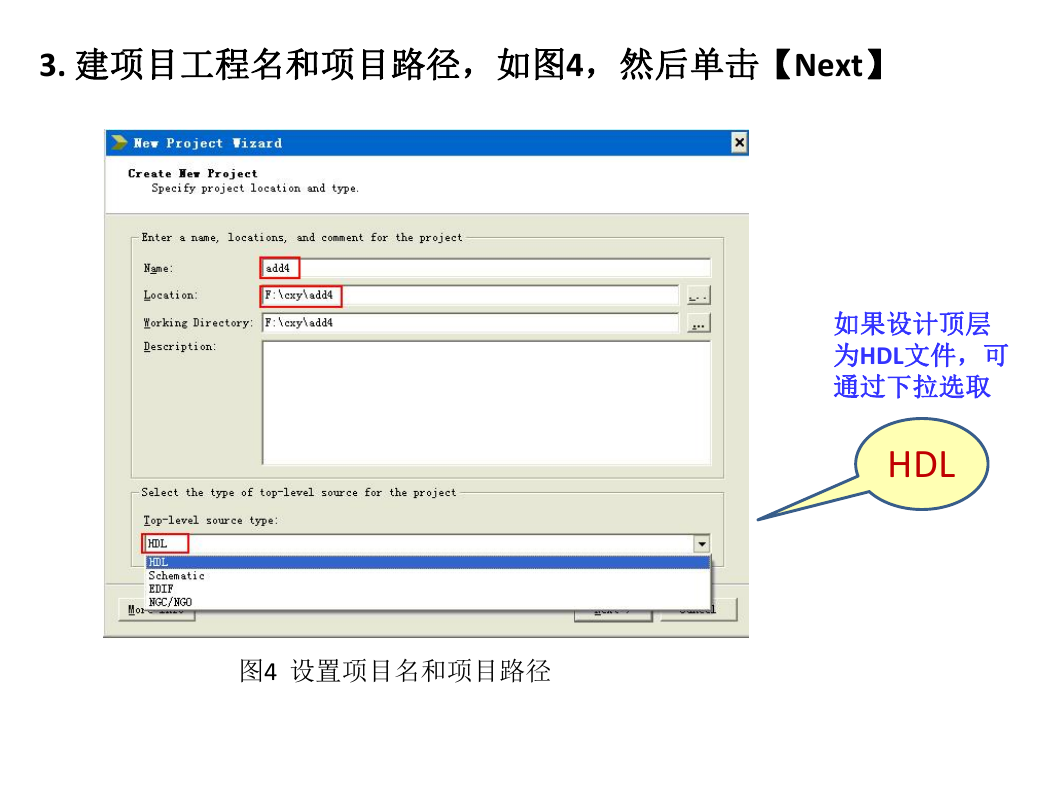

3. 建项目工程名和项目路径，如图4，然后单击【Next】如果设计顶层为HDL文件，可通过下拉选取 HDL 图4 设置项目名和项目路径

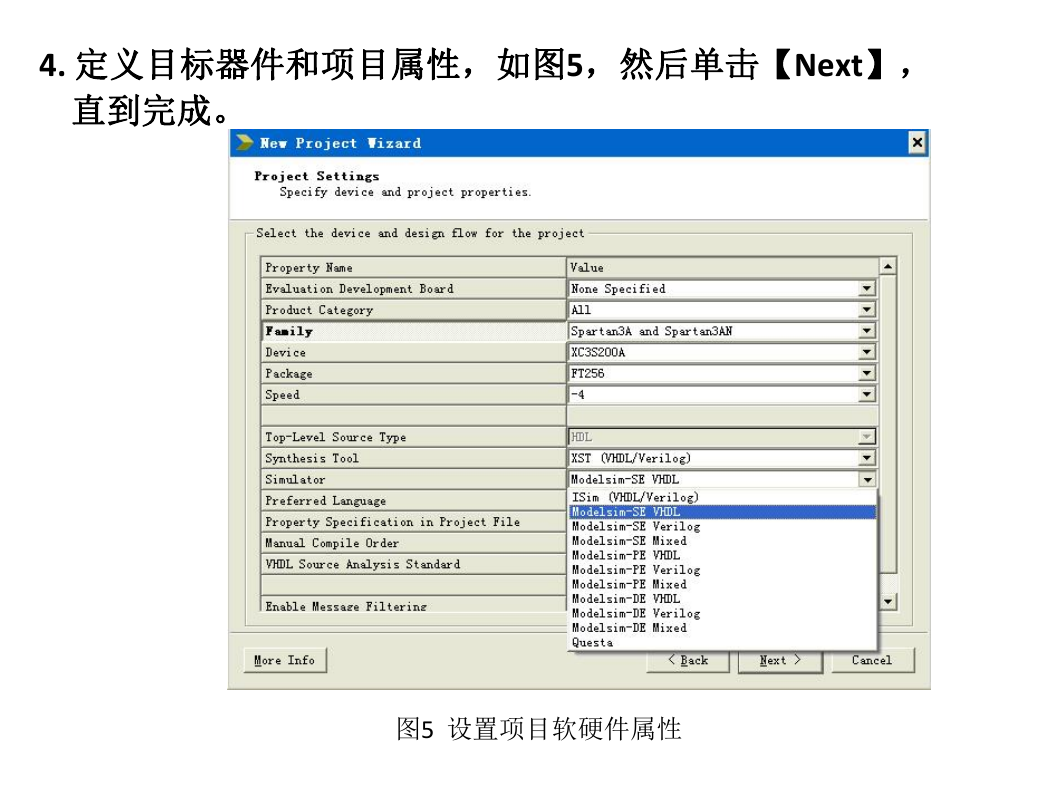

4. 定义目标器件和项目属性，如图5，然后单击【Next】，直到完成。图5 设置项目软硬件属性

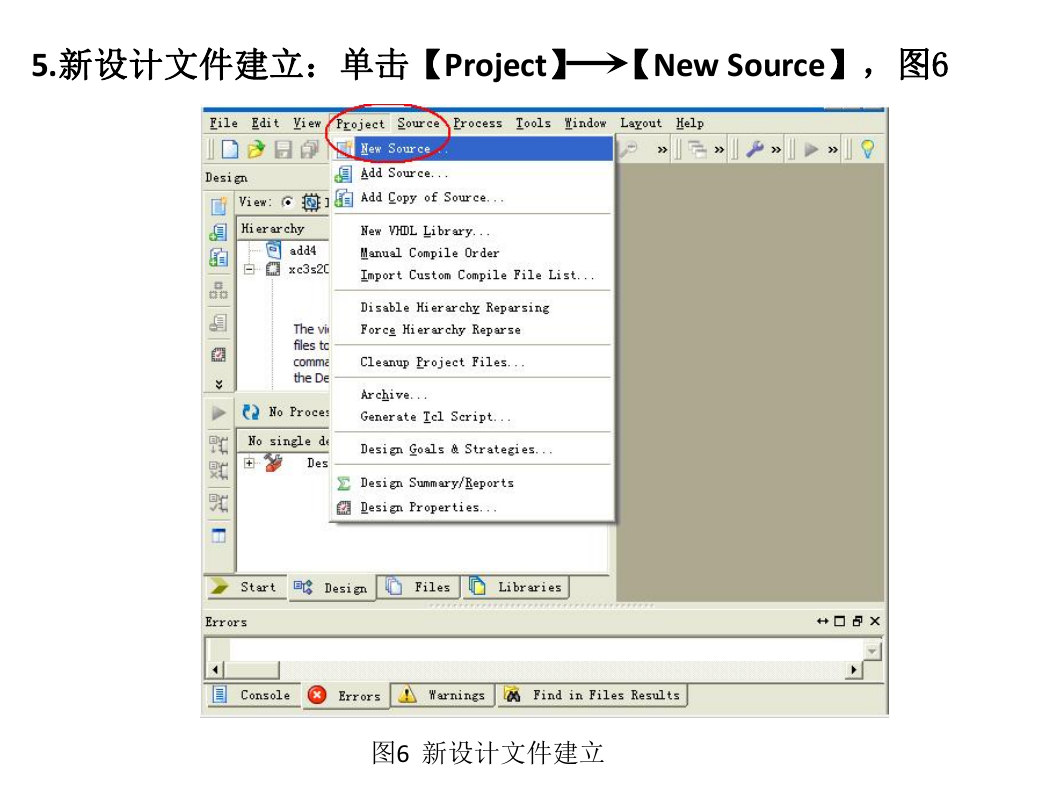

5.新设计文件建立：单击【Project】【New Source】，图6 图6 新设计文件建立
