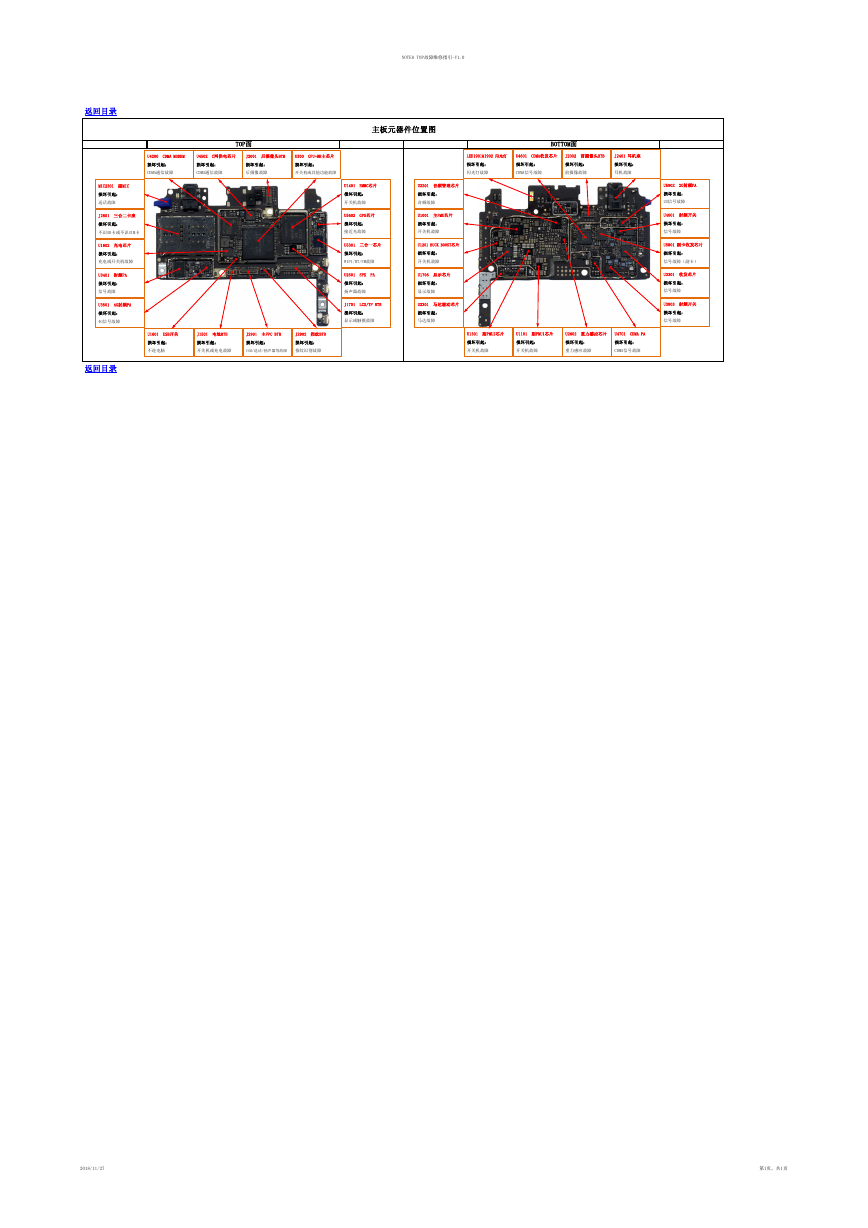

NOTE8 TOP故障维修指引-V1.0 主板元器件位置图 TOP面 BOTTOM面 U4200 CDMA MODEM U4502 C网供电芯片 J2001 后摄像头BTB U300 CPU+BB主芯片 LED1901&1902 闪光灯 U4601 CDMA收发芯片 J2002 前摄像头BTB J2401 耳机座 损坏引起： 损坏引起： CDMA通信故障 CDMA通信故障 损坏引起： 后摄像故障 损坏引起： 开关机或其他功能故障 损坏引起： 闪光灯故障 损坏引起： CDMA信号故障 损坏引起： 前摄像故障 损坏引起： 耳机故障 U1401 EMMC芯片 U2201 音频管理芯片 损坏引起： 开关机故障 损坏引起： 音频故障 U5602 GPS芯片 U1001 主PMU芯片 损坏引起： 接近光故障 损坏引起： 开关机故障 U5301 三合一芯片 U1201 BUCK BOOST芯片 损坏引起： WIFI/BT/FM故障 损坏引起： 开关机故障 U2501 SPK PA U1706 显示芯片 损坏引起： 扬声器故障 损坏引起： 显示故障 J1701 LCD/TP BTB U2301 马达驱动芯片 损坏引起： 显示或触摸故障 损坏引起： 马达故障 U5902 2G射频PA 损坏引起： 2G信号故障 U4001 射频开关 损坏引起： 信号故障 U5801 副卡收发芯片 损坏引起： 信号故障（副卡） U3301 收发芯片 损坏引起： 信号故障 U3803 射频开关 损坏引起： 信号故障 U1601 USB开关 J1501 电池BTB J2901 主FPC BTB J2902 指纹BTB U1301 副PMU2芯片 U1101 副PMU1芯片 U2602 重力感应芯片 U4701 CDMA PA 损坏引起： 不连电脑 损坏引起： 损坏引起： 损坏引起： 开关机或充电故障 USB/送话/扬声器等故障 指纹识别故障 损坏引起： 开关机故障 损坏引起： 开关机故障 损坏引起： 损坏引起： 重力感应故障 CDMA信号故障 返回目录 MIC2301 副MIC 损坏引起： 送话故障 J2801 三合二卡座 损坏引起： 不识SD卡或不识SIM卡 U1602 充电芯片 损坏引起： 充电或开关机故障 U3401 射频PA 损坏引起： 信号故障 U3501 4G射频PA 损坏引起： 4G信号故障 返回目录 2018/11/27 第1页，共1页
