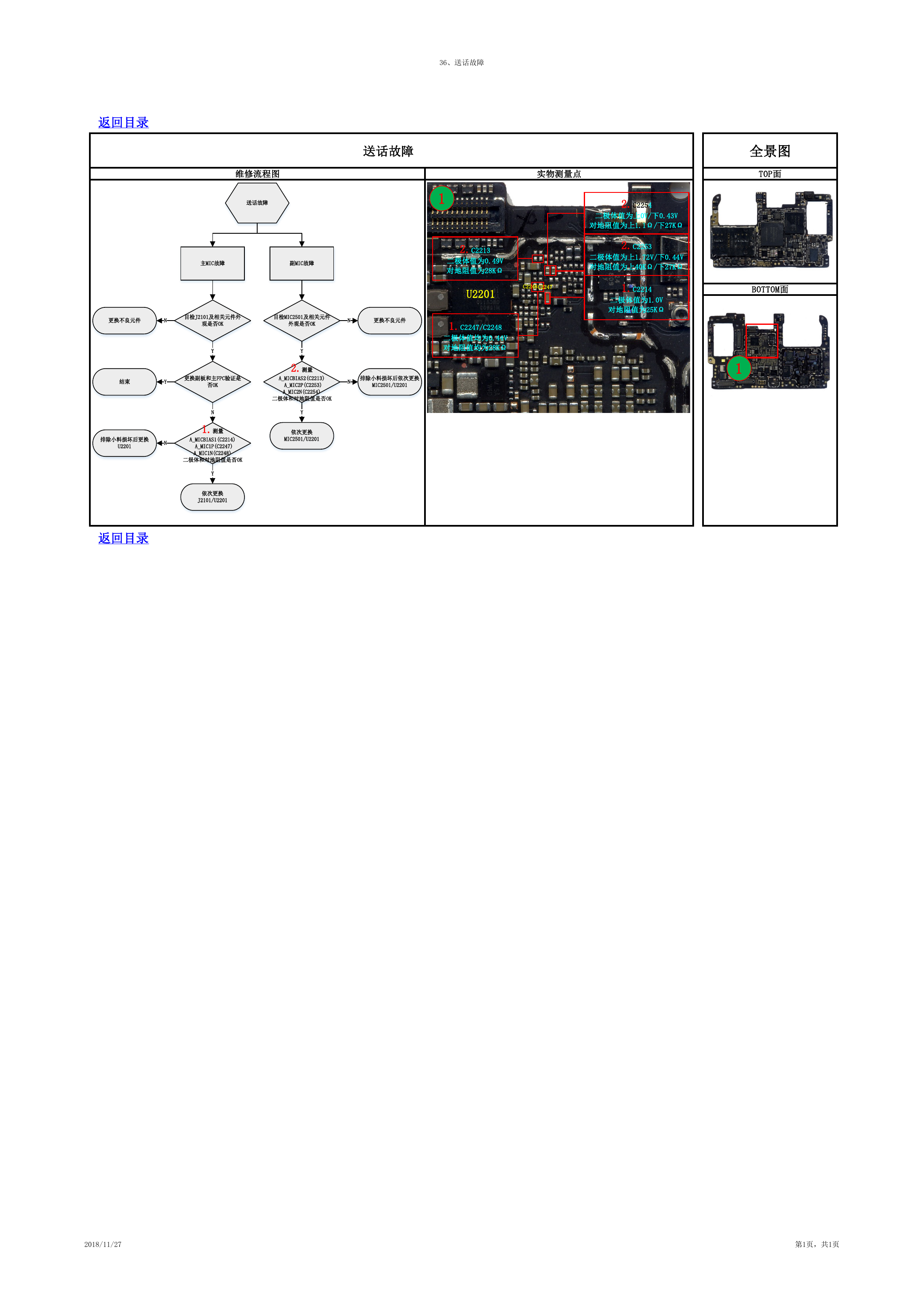

36、送话故障 返回目录 维修流程图 送话故障 送话故障 1 实物测量点 2.C2213 二极体值为0.49V 对地阻值为28KΩ U2201 C2248C2247 1.C2247/C2248 二极体值均为0.44V 对地阻值均为28KΩ 主MIC故障 副MIC故障 更换不良元件 N 目检J2101及相关元件外 目检MIC2501及相关元件 观是否OK 外观是否OK N 更换不良元件 N 排除小料损坏后依次更换 MIC2501/U2201 Y 2.测量 A_MICBIAS2(C2213) A_MIC2P(C2253) A_MIC2N(C2254) 二极体和对地阻值是否OK Y 依次更换 MIC2501/U2201 Y N Y 更换副板和主FPC验证是 否OK N 1.测量 A_MICBIAS1(C2214) A_MIC1P(C2247) A_MIC1N(C2248) 二极体和对地阻值是否OK Y 依次更换 J2101/U2201 结束 排除小料损坏后更换 U2201 返回目录 全景图 TOP面 BOTTOM面 1 2.C2254 二极体值为上0V/下0.43V 对地阻值为上1.1Ω/下27KΩ 2.C2253 二极体值为上1.72V/下0.44V 对地阻值为上40KΩ/下27KΩ 1.C2214 二极体值为1.0V 对地阻值为25KΩ 2018/11/27 第1页，共1页
