华为荣耀Note8 原厂图 维修流程图 马达故障.pdf

发布时间：2022-03-29 发布人：admin 分类：说明书 资料大小：0.19M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

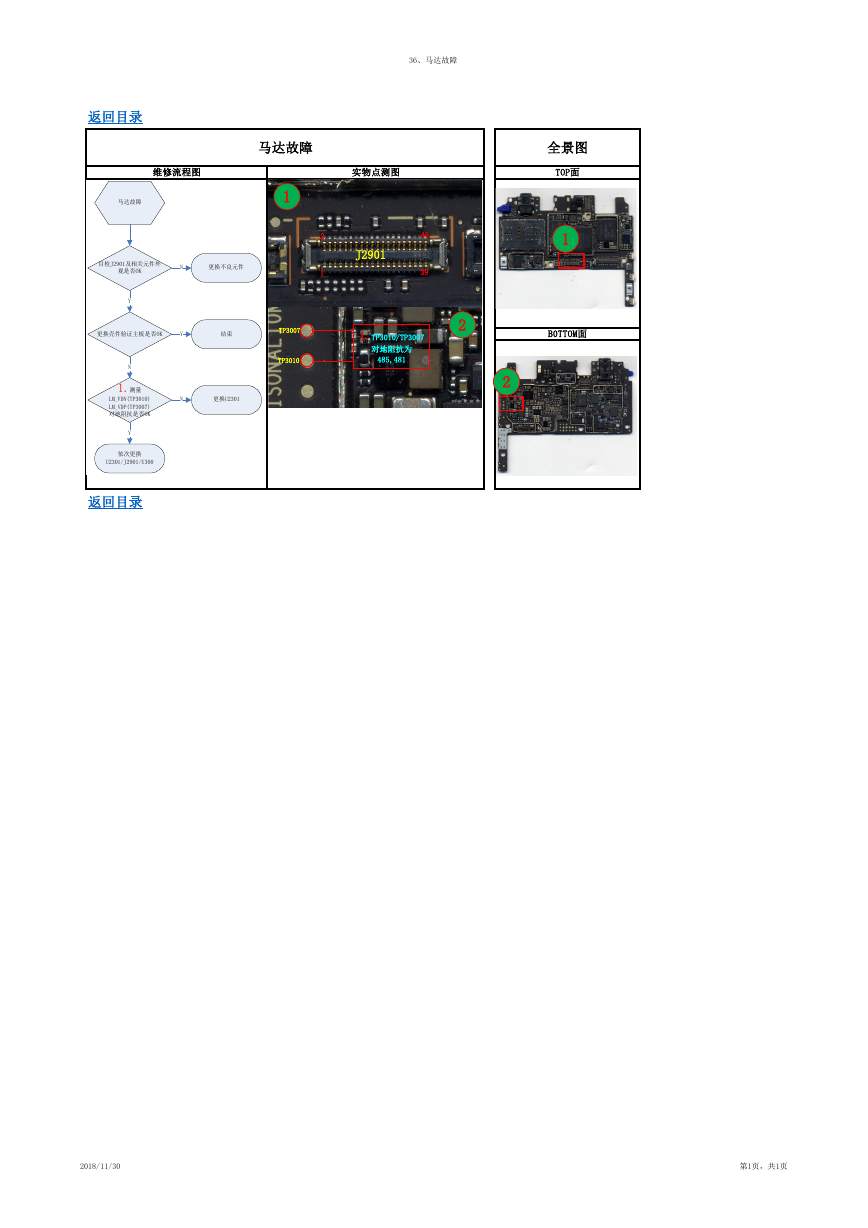

    36、马达故障 返回目录 马达故障 维修流程图 实物点测图 马达故障 1 全景图 TOP面 1 2 1 J2901 40 39 TP3007 TP3010 1.TP3010/TP3007 对地阻抗为 485,481 2 B0TTOM面 2 目检J2901及相关元件外 观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N 更换U2301 N 1.测量 LM_VDN(TP3010) LM_VDP(TP3007) 对地阻抗是否OK Y 依次更换 U2301/J2901/U300 返回目录 2018/11/30 第1页，共1页
