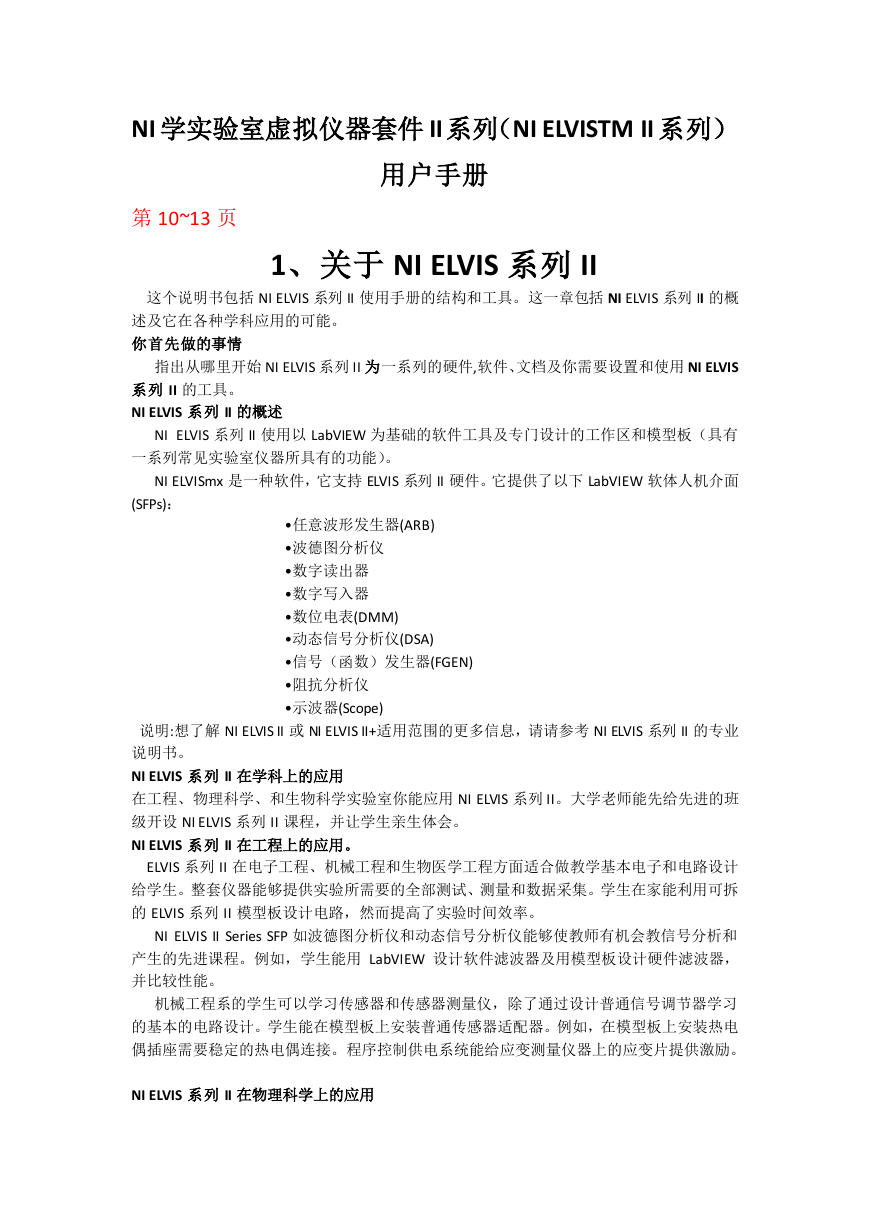

NI 学实验室虚拟仪器套件 II 系列（NI ELVISTM II 系列）用户手册第 10~13 页 1、关于 NI ELVIS 系列 II 这个说明书包括 NI ELVIS 系列 II 使用手册的结构和工具。这一章包括 NI ELVIS 系列 II 的概述及它在各种学科应用的可能。你首先做的事情指出从哪里开始 NI ELVIS 系列 II 为一系列的硬件,软件、文档及你需要设置和使用 NI ELVIS 系列 II 的工具。 NI ELVIS 系列 II 的概述 NI ELVIS 系列 II 使用以 LabVIEW 为基础的软件工具及专门设计的工作区和模型板（具有一系列常见实验室仪器所具有的功能）。 NI ELVISmx 是一种软件，它支持 ELVIS 系列 II 硬件。它提供了以下 LabVIEW 软体人机介面 (SFPs)： •任意波形发生器(ARB) •波德图分析仪 •数字读出器 •数字写入器 •数位电表(DMM) •动态信号分析仪(DSA) •信号（函数）发生器(FGEN) •阻抗分析仪 •示波器(Scope) 说明:想了解 NI ELVIS II 或 NI ELVIS II+适用范围的更多信息，请请参考 NI ELVIS 系列 II 的专业说明书。 NI ELVIS 系列 II 在学科上的应用在工程、物理科学、和生物科学实验室你能应用 NI ELVIS 系列 II。大学老师能先给先进的班级开设 NI ELVIS 系列 II 课程，并让学生亲生体会。 NI ELVIS 系列 II 在工程上的应用。 ELVIS 系列 II 在电子工程、机械工程和生物医学工程方面适合做教学基本电子和电路设计给学生。整套仪器能够提供实验所需要的全部测试、测量和数据采集。学生在家能利用可拆的 ELVIS 系列 II 模型板设计电路，然而提高了实验时间效率。 NI ELVIS II Series SFP 如波德图分析仪和动态信号分析仪能够使教师有机会教信号分析和产生的先进课程。例如，学生能用 LabVIEW 设计软件滤波器及用模型板设计硬件滤波器，并比较性能。机械工程系的学生可以学习传感器和传感器测量仪，除了通过设计普通信号调节器学习的基本的电路设计。学生能在模型板上安装普通传感器适配器。例如，在模型板上安装热电偶插座需要稳定的热电偶连接。程序控制供电系统能给应变测量仪器上的应变片提供激励。 NI ELVIS 系列 II 在物理科学上的应用

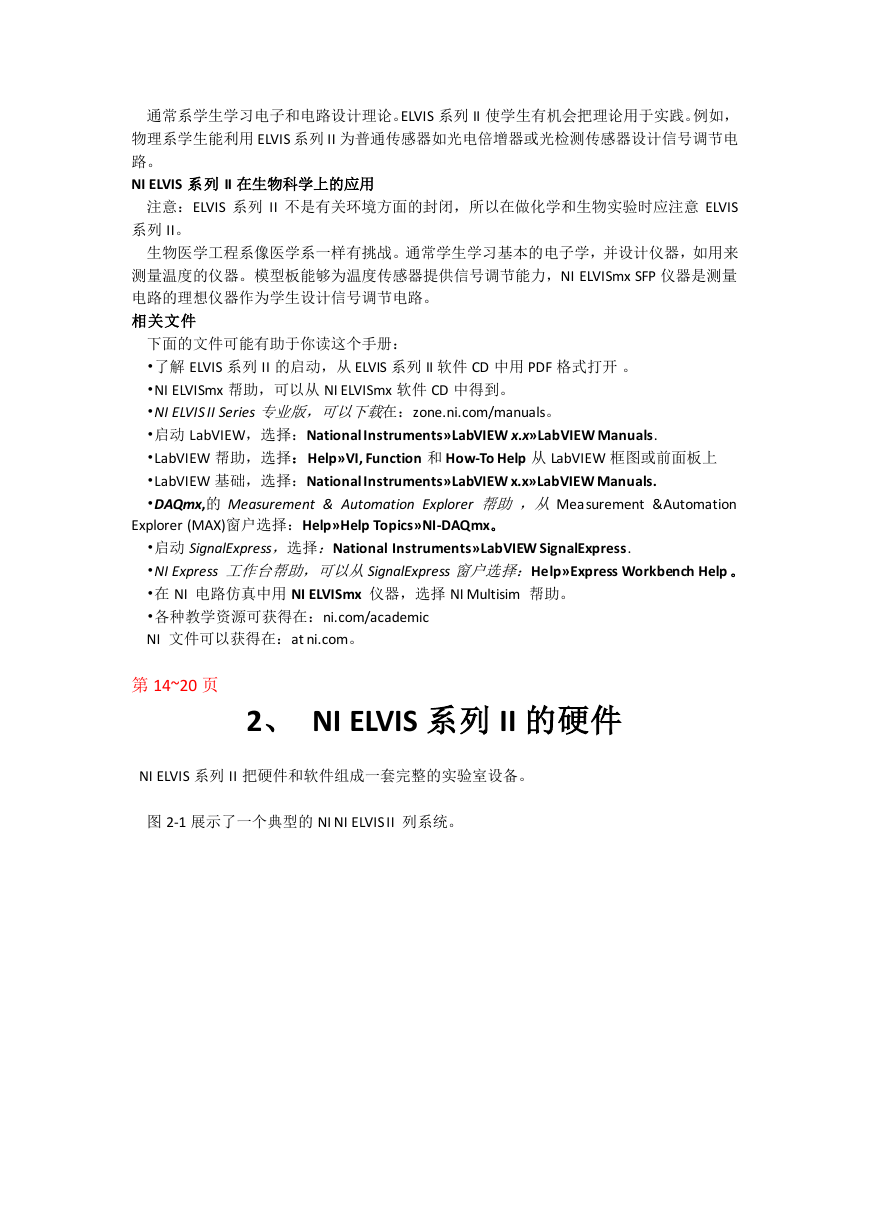

通常系学生学习电子和电路设计理论。ELVIS 系列 II 使学生有机会把理论用于实践。例如，物理系学生能利用 ELVIS 系列 II 为普通传感器如光电倍增器或光检测传感器设计信号调节电路。 NI ELVIS 系列 II 在生物科学上的应用注意：ELVIS 系列 II 不是有关环境方面的封闭，所以在做化学和生物实验时应注意 ELVIS 系列 II。生物医学工程系像医学系一样有挑战。通常学生学习基本的电子学，并设计仪器，如用来测量温度的仪器。模型板能够为温度传感器提供信号调节能力，NI ELVISmx SFP 仪器是测量电路的理想仪器作为学生设计信号调节电路。相关文件下面的文件可能有助于你读这个手册： •了解 ELVIS 系列 II 的启动，从 ELVIS 系列 II 软件 CD 中用 PDF 格式打开。 •NI ELVISmx 帮助，可以从 NI ELVISmx 软件 CD 中得到。 •NI ELVIS II Series 专业版，可以下载在：zone.ni.com/manuals。 •启动 LabVIEW，选择：National Instruments»LabVIEW x.x»LabVIEW Manuals. •LabVIEW 帮助，选择：Help»VI, Function 和 How-To Help 从 LabVIEW 框图或前面板上 •LabVIEW 基础，选择：National Instruments»LabVIEW x.x»LabVIEW Manuals. •DAQmx,的 Measurement & Automation Explorer 帮助，从 Measurement &Automation Explorer (MAX)窗户选择：Help»Help Topics»NI-DAQmx。 •启动 SignalExpress，选择：National Instruments»LabVIEW SignalExpress. •NI Express 工作台帮助，可以从SignalExpress 窗户选择：Help»Express Workbench Help 。 •在 NI 电路仿真中用 NI ELVISmx 仪器，选择 NI Multisim 帮助。 •各种教学资源可获得在：ni.com/academic NI 文件可以获得在：at ni.com。第 14~20 页 2、 NI ELVIS 系列 II 的硬件 NI ELVIS 系列 II 把硬件和软件组成一套完整的实验室设备。图 2-1 展示了一个典型的 NI NI ELVIS II 列系统。

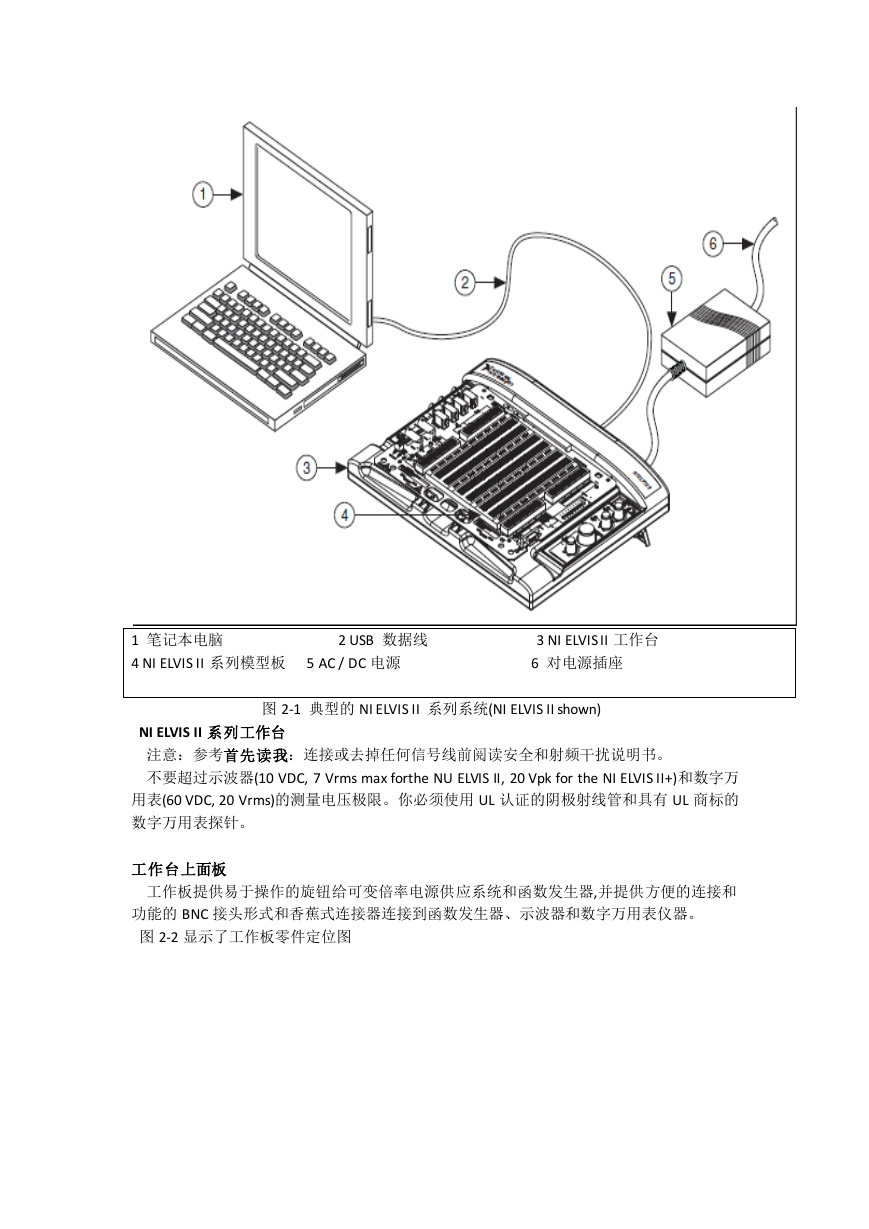

1 笔记本电脑 2 USB 数据线 3 NI ELVIS II 工作台 4 NI ELVIS II 系列模型板 5 AC / DC 电源 6 对电源插座图 2-1 典型的 NI ELVIS II 系列系统(NI ELVIS II shown) NI ELVIS II 系列工作台注意：参考首先读我：连接或去掉任何信号线前阅读安全和射频干扰说明书。不要超过示波器(10 VDC, 7 Vrms max forthe NU ELVIS II, 20 Vpk for the NI ELVIS II+)和数字万用表(60 VDC, 20 Vrms)的测量电压极限。你必须使用 UL 认证的阴极射线管和具有 UL 商标的数字万用表探针。工作台上面板工作板提供易于操作的旋钮给可变倍率电源供应系统和函数发生器,并提供方便的连接和功能的 BNC 接头形式和香蕉式连接器连接到函数发生器、示波器和数字万用表仪器。图 2-2 显示了工作板零件定位图

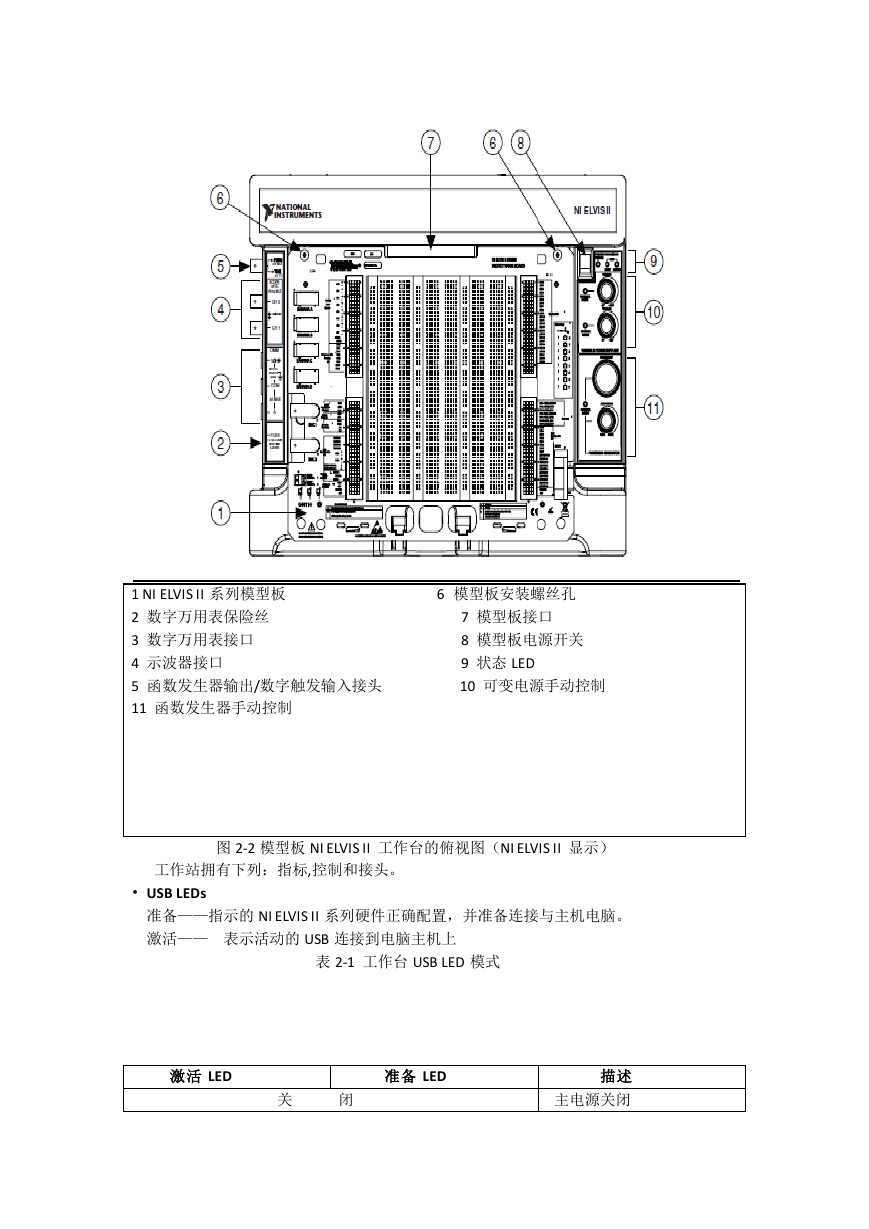

1 NI ELVIS II 系列模型板 6 模型板安装螺丝孔 2 数字万用表保险丝 7 模型板接口 3 数字万用表接口 8 模型板电源开关 4 示波器接口 9 状态 LED 5 函数发生器输出/数字触发输入接头 10 可变电源手动控制 11 函数发生器手动控制图 2-2 模型板 NI ELVIS II 工作台的俯视图（NI ELVIS II 显示）工作站拥有下列：指标,控制和接头。 • USB LEDs 准备——指示的 NI ELVIS II 系列硬件正确配置，并准备连接与主机电脑。激活—— 表示活动的 USB 连接到电脑主机上表 2-1 工作台 USB LED 模式激活 LED 关闭准备 LED 描述主电源关闭

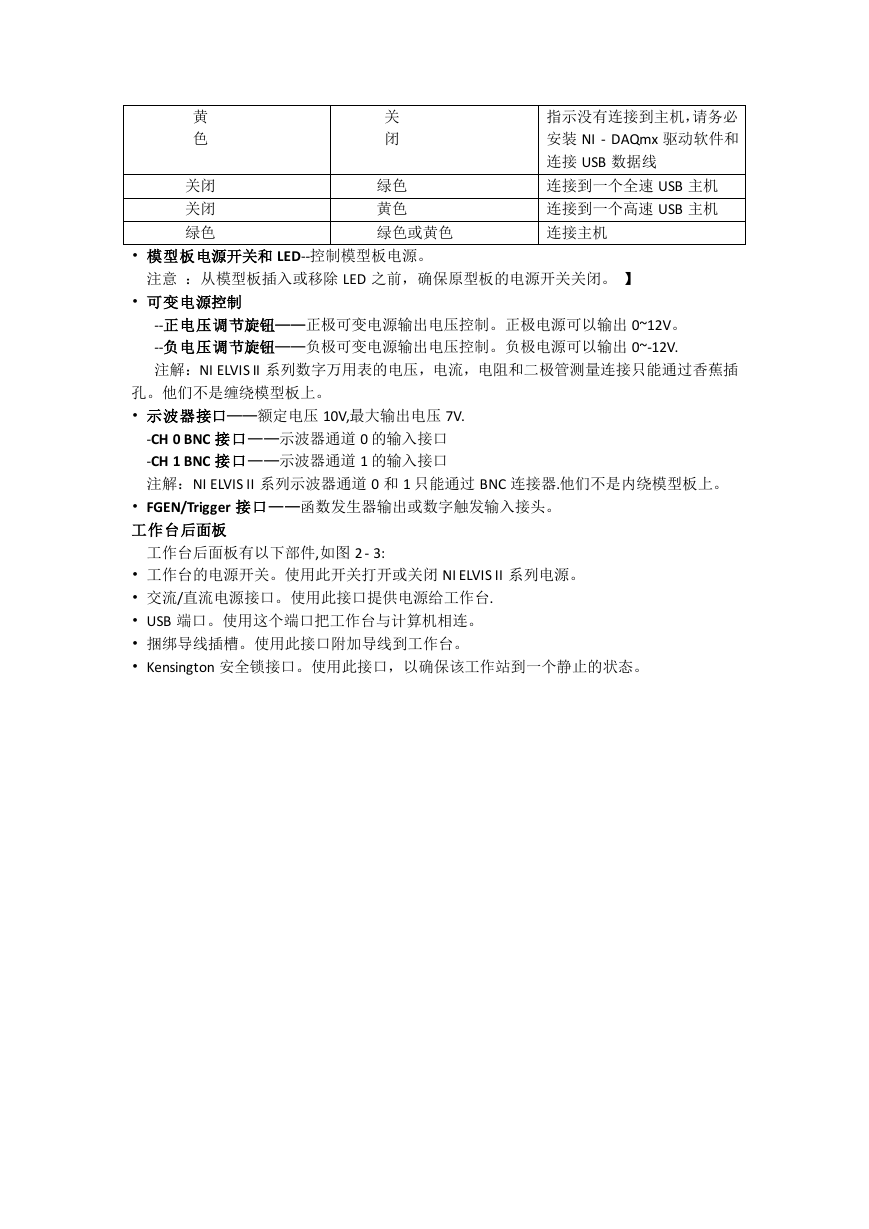

黄色关闭指示没有连接到主机，请务必安装 NI - DAQmx 驱动软件和连接 USB 数据线连接到一个全速 USB 主机连接到一个高速 USB 主机连接主机绿色黄色绿色或黄色关闭关闭绿色 • 模型板电源开关和 LED--控制模型板电源。注意：从模型板插入或移除 LED 之前，确保原型板的电源开关关闭。】 • 可变电源控制 --正电压调节旋钮——正极可变电源输出电压控制。正极电源可以输出 0~12V。 --负电压调节旋钮——负极可变电源输出电压控制。负极电源可以输出 0~-12V. 注解：NI ELVIS II 系列数字万用表的电压，电流，电阻和二极管测量连接只能通过香蕉插孔。他们不是缠绕模型板上。 • 示波器接口——额定电压 10V,最大输出电压 7V. -CH 0 BNC 接口——示波器通道 0 的输入接口 -CH 1 BNC 接口——示波器通道 1 的输入接口注解：NI ELVIS II 系列示波器通道 0 和 1 只能通过 BNC 连接器.他们不是内绕模型板上。 • FGEN/Trigger 接口——函数发生器输出或数字触发输入接头。工作台后面板工作台后面板有以下部件,如图 2 - 3: • 工作台的电源开关。使用此开关打开或关闭 NI ELVIS II 系列电源。 • 交流/直流电源接口。使用此接口提供电源给工作台. • USB 端口。使用这个端口把工作台与计算机相连。 • 捆绑导线插槽。使用此接口附加导线到工作台。 • Kensington 安全锁接口。使用此接口，以确保该工作站到一个静止的状态。

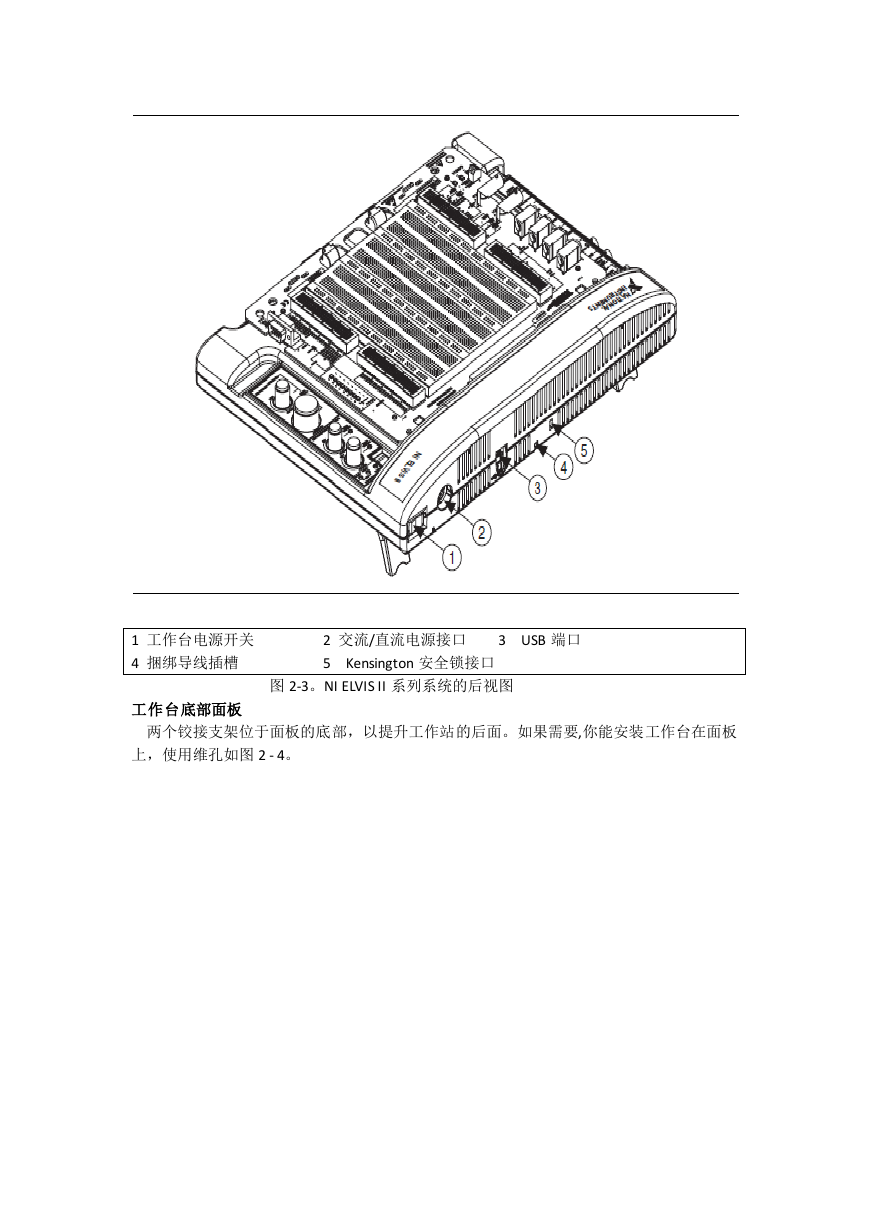

1 工作台电源开关 2 交流/直流电源接口 3 USB 端口 4 捆绑导线插槽 5 Kensington 安全锁接口图 2-3。NI ELVIS II 系列系统的后视图工作台底部面板两个铰接支架位于面板的底部，以提升工作站的后面。如果需要,你能安装工作台在面板上，使用维孔如图 2 - 4。

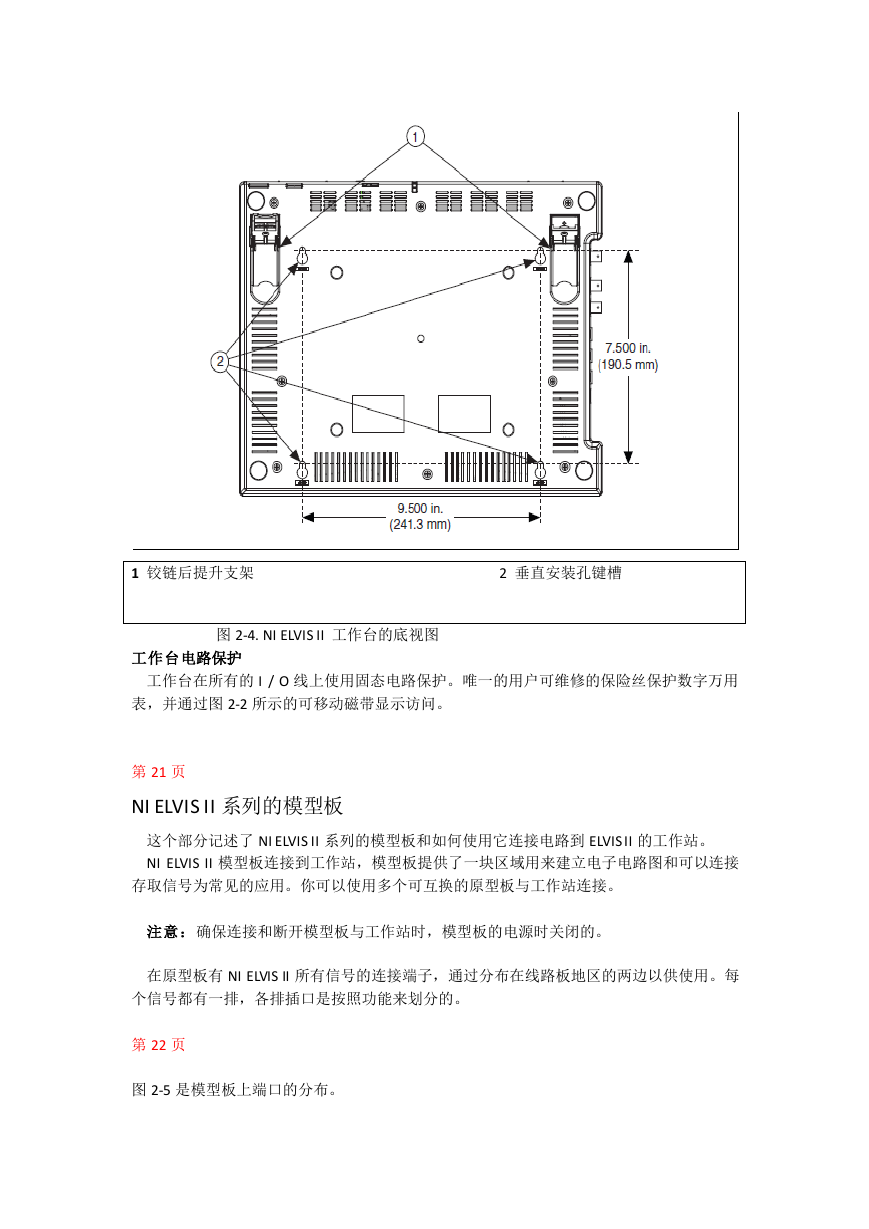

1 铰链后提升支架 2 垂直安装孔键槽图 2-4. NI ELVIS II 工作台的底视图工作台电路保护工作台在所有的 I / O 线上使用固态电路保护。唯一的用户可维修的保险丝保护数字万用表，并通过图 2-2 所示的可移动磁带显示访问。第 21 页 NI ELVIS II 系列的模型板这个部分记述了 NI ELVIS II 系列的模型板和如何使用它连接电路到 ELVIS II 的工作站。 NI ELVIS II 模型板连接到工作站，模型板提供了一块区域用来建立电子电路图和可以连接存取信号为常见的应用。你可以使用多个可互换的原型板与工作站连接。注意：确保连接和断开模型板与工作站时，模型板的电源时关闭的。在原型板有 NI ELVIS II 所有信号的连接端子，通过分布在线路板地区的两边以供使用。每个信号都有一排，各排插口是按照功能来划分的。第 22 页图 2-5 是模型板上端口的分布。

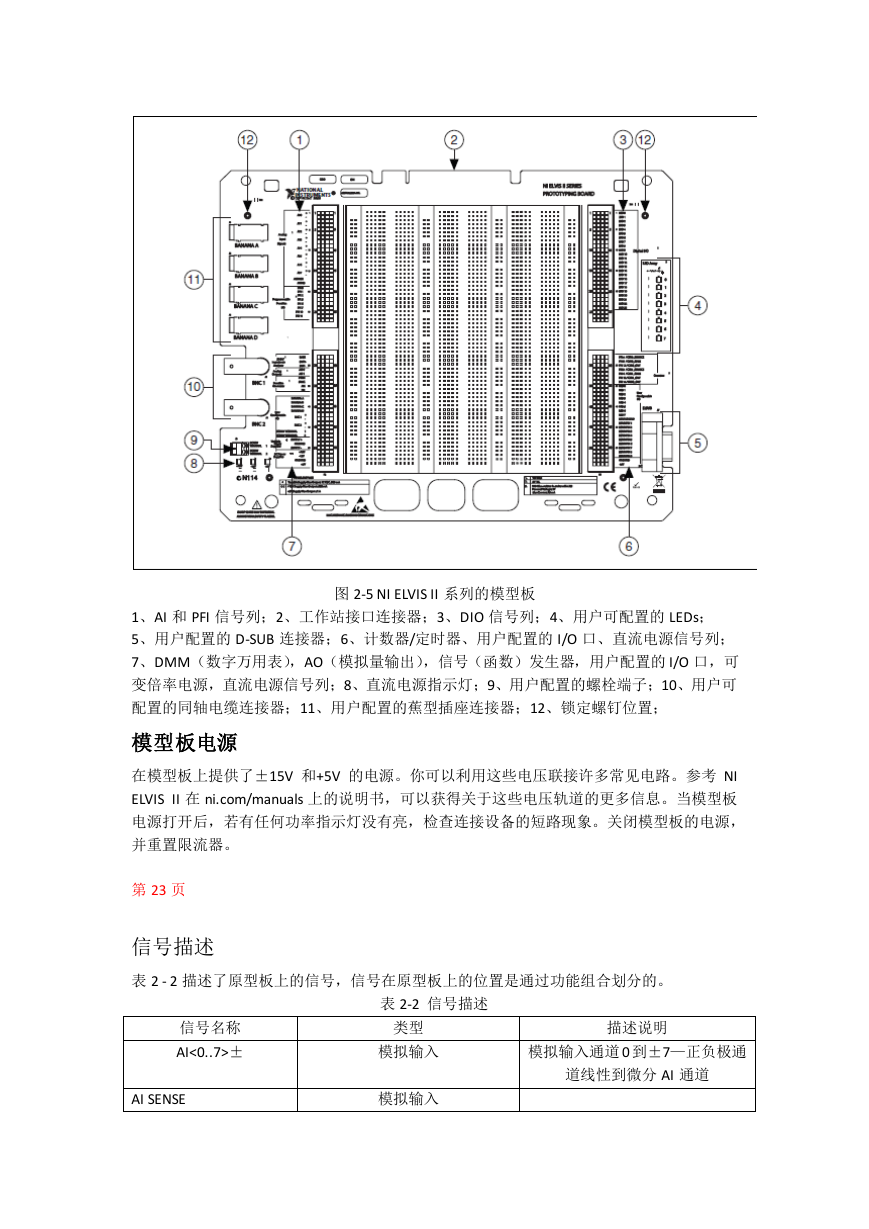

图 2-5 NI ELVIS II 系列的模型板 1、AI 和 PFI 信号列；2、工作站接口连接器；3、DIO 信号列；4、用户可配置的 LEDs； 5、用户配置的 D-SUB 连接器；6、计数器/定时器、用户配置的 I/O 口、直流电源信号列； 7、DMM（数字万用表），AO（模拟量输出），信号（函数）发生器，用户配置的 I/O 口，可变倍率电源，直流电源信号列；8、直流电源指示灯；9、用户配置的螺栓端子；10、用户可配置的同轴电缆连接器；11、用户配置的蕉型插座连接器；12、锁定螺钉位置；模型板电源在模型板上提供了±15V 和+5V 的电源。你可以利用这些电压联接许多常见电路。参考 NI ELVIS II 在 ni.com/manuals 上的说明书，可以获得关于这些电压轨道的更多信息。当模型板电源打开后，若有任何功率指示灯没有亮，检查连接设备的短路现象。关闭模型板的电源，并重置限流器。第 23 页信号描述表 2 - 2 描述了原型板上的信号，信号在原型板上的位置是通过功能组合划分的。信号名称 AI<0..7>± 表 2-2 信号描述类型模拟输入描述说明模拟输入通道 0 到±7—正负极通道线性到微分 AI 通道 AI SENSE 模拟输入
