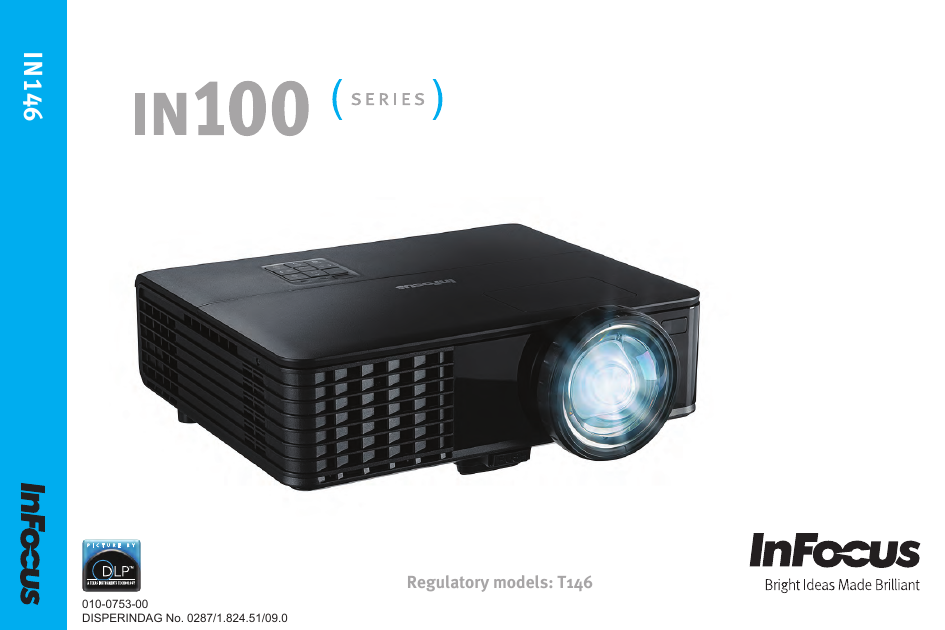

I N 1 4 6 010-0753-00 DISPERINDAG No. 0287/1.824.51/09.0 Regulatory models: T146

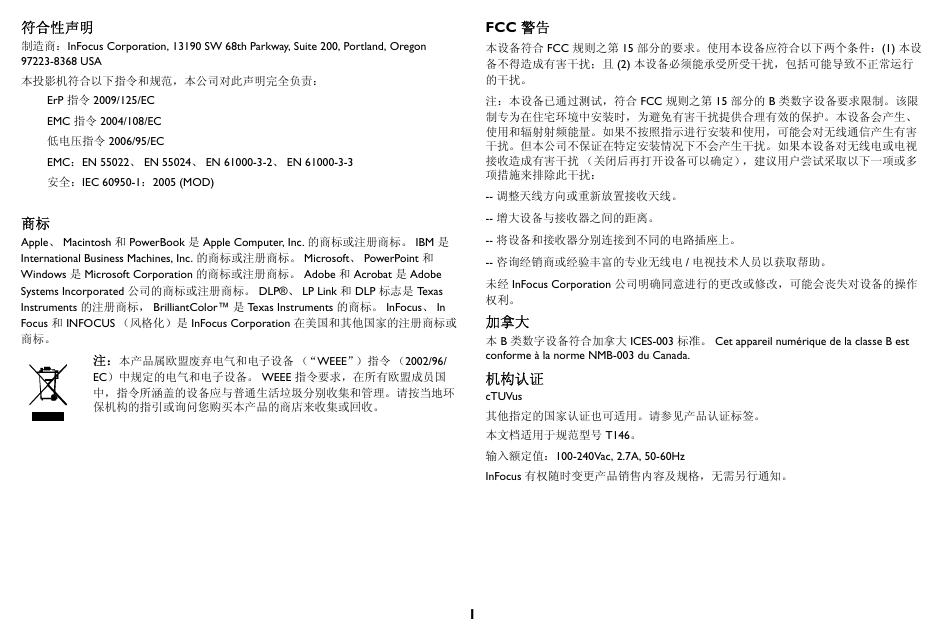

符合性声明制造商：InFocus Corporation, 13190 SW 68th Parkway, Suite 200, Portland, Oregon 97223-8368 USA 本投影机符合以下指令和规范，本公司对此声明完全负责： ErP 指令 2009/125/EC EMC 指令 2004/108/EC 低电压指令 2006/95/EC EMC：EN 55022、 EN 55024、 EN 61000-3-2、 EN 61000-3-3 安全：IEC 60950-1：2005 (MOD) 商标 Apple、 Macintosh 和 PowerBook 是 Apple Computer, Inc. 的商标或注册商标。 IBM 是 International Business Machines, Inc. 的商标或注册商标。 Microsoft、 PowerPoint 和 Windows 是 Microsoft Corporation 的商标或注册商标。 Adobe 和 Acrobat 是 Adobe Systems Incorporated 公司的商标或注册商标。 DLP®、 LP Link 和 DLP 标志是 Texas Instruments 的注册商标， BrilliantColor™ 是 Texas Instruments 的商标。 InFocus、 In Focus 和 INFOCUS （风格化）是 InFocus Corporation 在美国和其他国家的注册商标或商标。注：本产品属欧盟废弃电气和电子设备（“WEEE”）指令（2002/96/ EC）中规定的电气和电子设备。 WEEE 指令要求，在所有欧盟成员国中，指令所涵盖的设备应与普通生活垃圾分别收集和管理。请按当地环保机构的指引或询问您购买本产品的商店来收集或回收。 FCC 警告本设备符合 FCC 规则之第 15 部分的要求。使用本设备应符合以下两个条件：(1) 本设备不得造成有害干扰；且 (2) 本设备必须能承受所受干扰，包括可能导致不正常运行的干扰。注：本设备已通过测试，符合 FCC 规则之第 15 部分的 B 类数字设备要求限制。该限制专为在住宅环境中安装时，为避免有害干扰提供合理有效的保护。本设备会产生、使用和辐射射频能量。如果不按照指示进行安装和使用，可能会对无线通信产生有害干扰。但本公司不保证在特定安装情况下不会产生干扰。如果本设备对无线电或电视接收造成有害干扰（关闭后再打开设备可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰： -- 调整天线方向或重新放置接收天线。 -- 增大设备与接收器之间的距离。 -- 将设备和接收器分别连接到不同的电路插座上。 -- 咨询经销商或经验丰富的专业无线电 / 电视技术人员以获取帮助。未经 InFocus Corporation 公司明确同意进行的更改或修改，可能会丧失对设备的操作权利。加拿大本 B 类数字设备符合加拿大 ICES-003 标准。 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 机构认证 cTUVus 其他指定的国家认证也可适用。请参见产品认证标签。本文档适用于规范型号 T146。输入额定值：100-240Vac, 2.7A, 50-60Hz InFocus 有权随时变更产品销售内容及规格，无需另行通知。 1

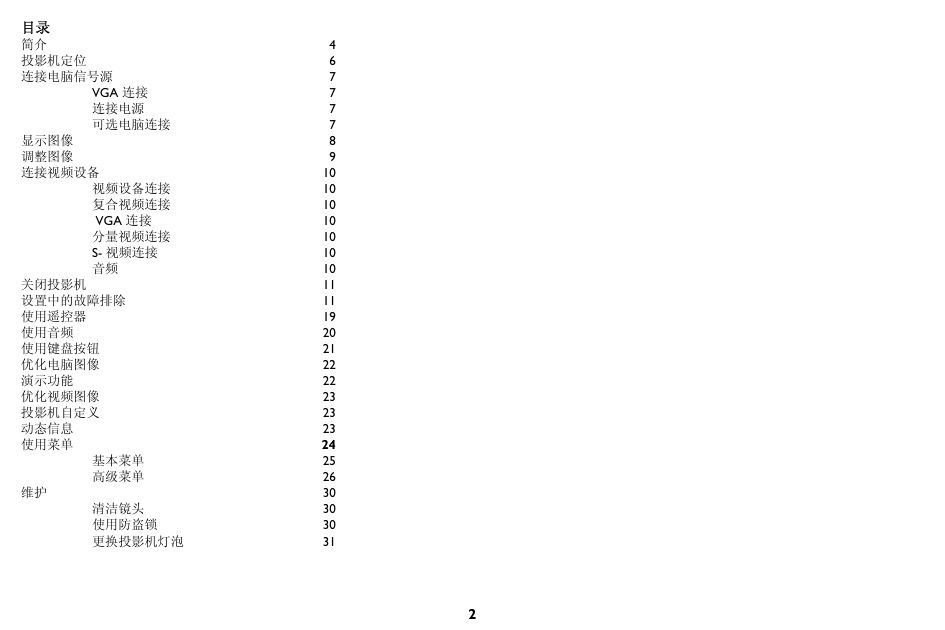

目录简介投影机定位连接电脑信号源 VGA 连接连接电源可选电脑连接显示图像调整图像连接视频设备视频设备连接复合视频连接 VGA 连接分量视频连接 S- 视频连接音频关闭投影机设置中的故障排除使用遥控器使用音频使用键盘按钮优化电脑图像演示功能优化视频图像投影机自定义动态信息使用菜单维护基本菜单高级菜单清洁镜头使用防盗锁更换投影机灯泡 4 6 7 7 7 7 8 9 10 10 10 10 10 10 10 11 11 19 20 21 22 22 23 23 23 24 25 26 30 30 30 31 2

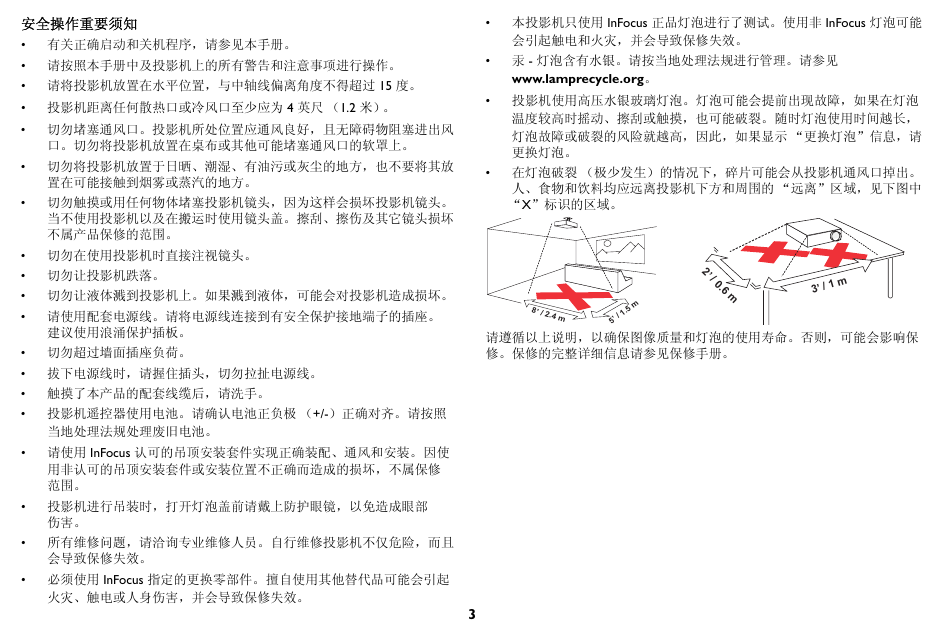

本投影机只使用 InFocus 正品灯泡进行了测试。使用非 InFocus 灯泡可能会引起触电和火灾，并会导致保修失效。汞 - 灯泡含有水银。请按当地处理法规进行管理。请参见 www.lamprecycle.org。投影机使用高压水银玻璃灯泡。灯泡可能会提前出现故障，如果在灯泡温度较高时摇动、擦刮或触摸，也可能破裂。随时灯泡使用时间越长，灯泡故障或破裂的风险就越高，因此，如果显示 “更换灯泡”信息，请更换灯泡。在灯泡破裂（极少发生）的情况下，碎片可能会从投影机通风口掉出。人、食物和饮料均应远离投影机下方和周围的 “远离”区域，见下图中 “X”标识的区域。 2’ / 0.6 m 3 ’ / 1 m 8’/2.4 m m 5 ’ / 1 . 5 请遵循以上说明，以确保图像质量和灯泡的使用寿命。否则，可能会影响保修。保修的完整详细信息请参见保修手册。安全操作重要须知有关正确启动和关机程序，请参见本手册。请按照本手册中及投影机上的所有警告和注意事项进行操作。请将投影机放置在水平位置，与中轴线偏离角度不得超过 15 度。投影机距离任何散热口或冷风口至少应为 4 英尺（1.2 米）。切勿堵塞通风口。投影机所处位置应通风良好，且无障碍物阻塞进出风口。切勿将投影机放置在桌布或其他可能堵塞通风口的软罩上。切勿将投影机放置于日晒、潮湿、有油污或灰尘的地方，也不要将其放置在可能接触到烟雾或蒸汽的地方。切勿触摸或用任何物体堵塞投影机镜头，因为这样会损坏投影机镜头。当不使用投影机以及在搬运时使用镜头盖。擦刮、擦伤及其它镜头损坏不属产品保修的范围。切勿在使用投影机时直接注视镜头。切勿让投影机跌落。切勿让液体溅到投影机上。如果溅到液体，可能会对投影机造成损坏。请使用配套电源线。请将电源线连接到有安全保护接地端子的插座。建议使用浪涌保护插板。切勿超过墙面插座负荷。拔下电源线时，请握住插头，切勿拉扯电源线。触摸了本产品的配套线缆后，请洗手。投影机遥控器使用电池。请确认电池正负极（+/-）正确对齐。请按照当地处理法规处理废旧电池。请使用 InFocus 认可的吊顶安装套件实现正确装配、通风和安装。因使用非认可的吊顶安装套件或安装位置不正确而造成的损坏，不属保修范围。投影机进行吊装时，打开灯泡盖前请戴上防护眼镜，以免造成眼部伤害。所有维修问题，请洽询专业维修人员。自行维修投影机不仅危险，而且会导致保修失效。必须使用 InFocus 指定的更换零部件。擅自使用其他替代品可能会引起火灾、触电或人身伤害，并会导致保修失效。 3

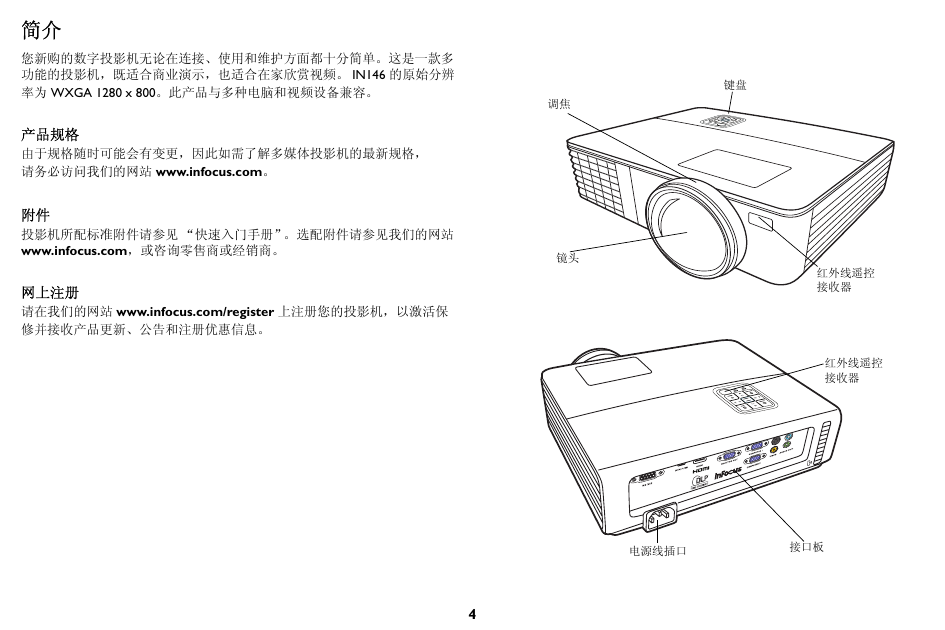

简介您新购的数字投影机无论在连接、使用和维护方面都十分简单。这是一款多功能的投影机，既适合商业演示，也适合在家欣赏视频。 IN146 的原始分辨率为 WXGA 1280 x 800。此产品与多种电脑和视频设备兼容。产品规格由于规格随时可能会有变更，因此如需了解多媒体投影机的最新规格，请务必访问我们的网站 www.infocus.com。附件投影机所配标准附件请参见 “快速入门手册”。选配附件请参见我们的网站 www.infocus.com，或咨询零售商或经销商。网上注册请在我们的网站 www.infocus.com/register 上注册您的投影机，以激活保修并接收产品更新、公告和注册优惠信息。键盘调焦镜头红外线遥控接收器红外线遥控接收器电源线插口接口板 4

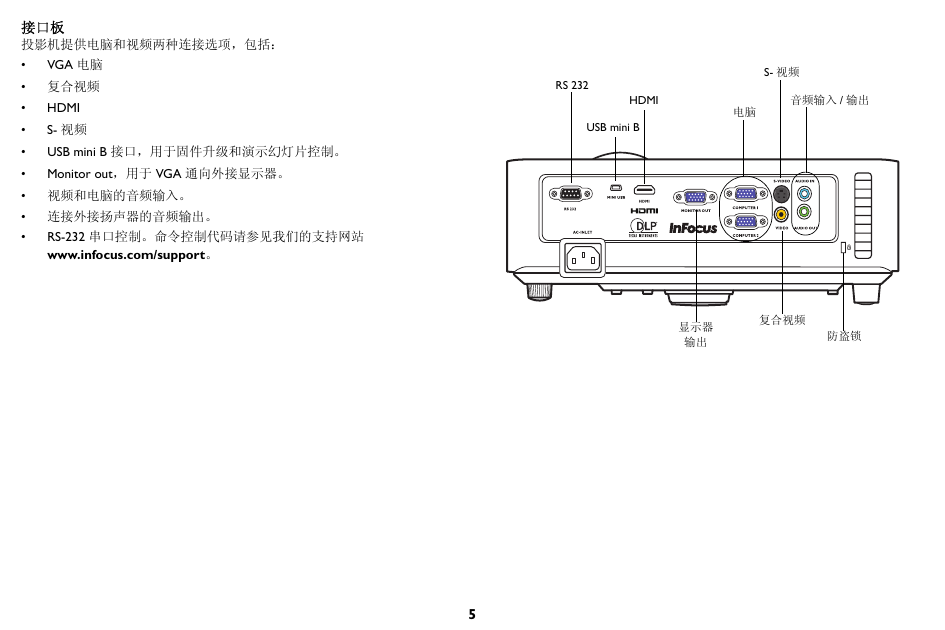

接口板投影机提供电脑和视频两种连接选项，包括： VGA 电脑复合视频 HDMI S- 视频 USB mini B 接口，用于固件升级和演示幻灯片控制。 Monitor out，用于 VGA 通向外接显示器。视频和电脑的音频输入。连接外接扬声器的音频输出。 RS-232 串口控制。命令控制代码请参见我们的支持网站 www.infocus.com/support。 RS 232 HDMI USB mini B S- 视频音频输入 / 输出电脑显示器输出复合视频防盗锁 5

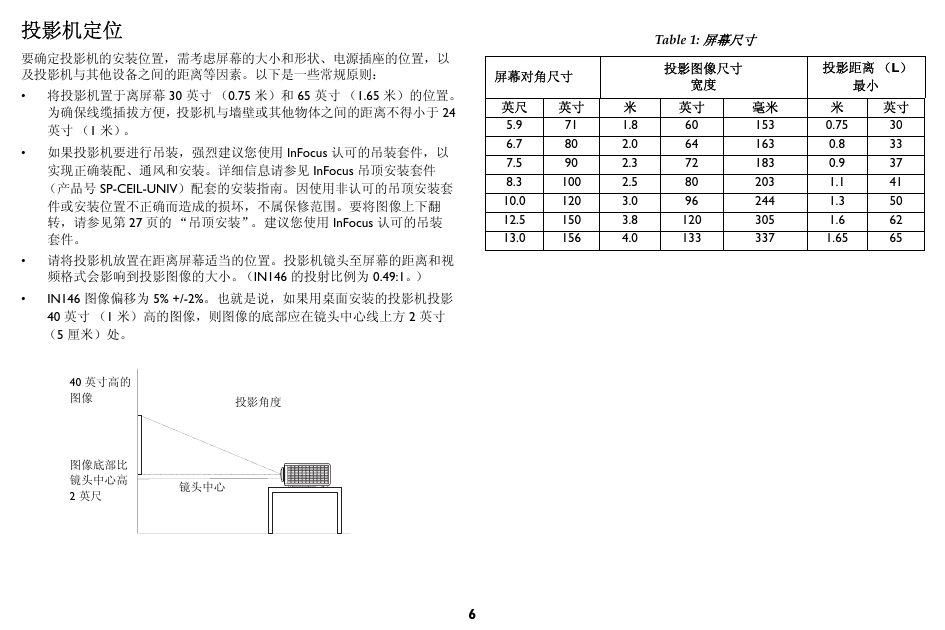

屏幕对角尺寸英尺 5.9 6.7 7.5 8.3 10.0 12.5 13.0 英寸 71 80 90 100 120 150 156 Table 1: 屏幕尺寸投影图像尺寸宽度米 1.8 2.0 2.3 2.5 3.0 3.8 4.0 英寸 60 64 72 80 96 120 133 毫米 153 163 183 203 244 305 337 投影距离（L）最小米 0.75 0.8 0.9 1.1 1.3 1.6 1.65 英寸 30 33 37 41 50 62 65 投影机定位要确定投影机的安装位置，需考虑屏幕的大小和形状、电源插座的位置，以及投影机与其他设备之间的距离等因素。以下是一些常规原则：将投影机置于离屏幕 30 英寸（0.75 米）和 65 英寸（1.65 米）的位置。为确保线缆插拔方便，投影机与墙壁或其他物体之间的距离不得小于 24 英寸（1 米）。如果投影机要进行吊装，强烈建议您使用 InFocus 认可的吊装套件，以实现正确装配、通风和安装。详细信息请参见 InFocus 吊顶安装套件（产品号 SP-CEIL-UNIV）配套的安装指南。因使用非认可的吊顶安装套件或安装位置不正确而造成的损坏，不属保修范围。要将图像上下翻转，请参见第 27 页的 “吊顶安装”。建议您使用 InFocus 认可的吊装套件。请将投影机放置在距离屏幕适当的位置。投影机镜头至屏幕的距离和视频格式会影响到投影图像的大小。（IN146 的投射比例为 0.49:1。） IN146 图像偏移为 5% +/-2%。也就是说，如果用桌面安装的投影机投影 40 英寸（1 米）高的图像，则图像的底部应在镜头中心线上方 2 英寸（5 厘米）处。 40 英寸高的图像图像底部比镜头中心高 2 英尺投影角度镜头中心 6

连接电脑信号源 VGA 连接将配套的电脑线一端插入投影机的 Computer 1/Computer 2 接口，另一端插入电脑的 VGA 接口。如果使用台式电脑，则需要先将显示器线缆从电脑视频端口上拔下。 HDMI 1.3 连接 HDMI 是标准的未压缩全数字音频 / 视频接口。 HDMI 提供机顶盒、 DVD 机和接收器等不同信号源与投影机之间的接口。将 HDMI 线插入视频设备的视频输出接口和投影机的 HDMI 接口。连接电源将黑色电源线一端插入投影机后面的电源接口，另一端插入电源插座。状态指示灯面板（第 11 页）上的电源指示灯变为橘色。注：请始终使用投影机配套的电源线。可选电脑连接要让投影机发出声音，请将音频线（需选购，不配送）连接到电脑以及投影机上的 Audio In 接口。您可能还需要一个转接器。如果使用台式机，希望同时在计算机屏幕和投影屏幕上显示图像，请将台式机的计算机线缆连接至 Computer 1 接口，将电脑显示器线缆连接到投影机的 Monitor Out 接口。连接 VGA 线缆连接 HDMI 连接电源连接音频线 7
