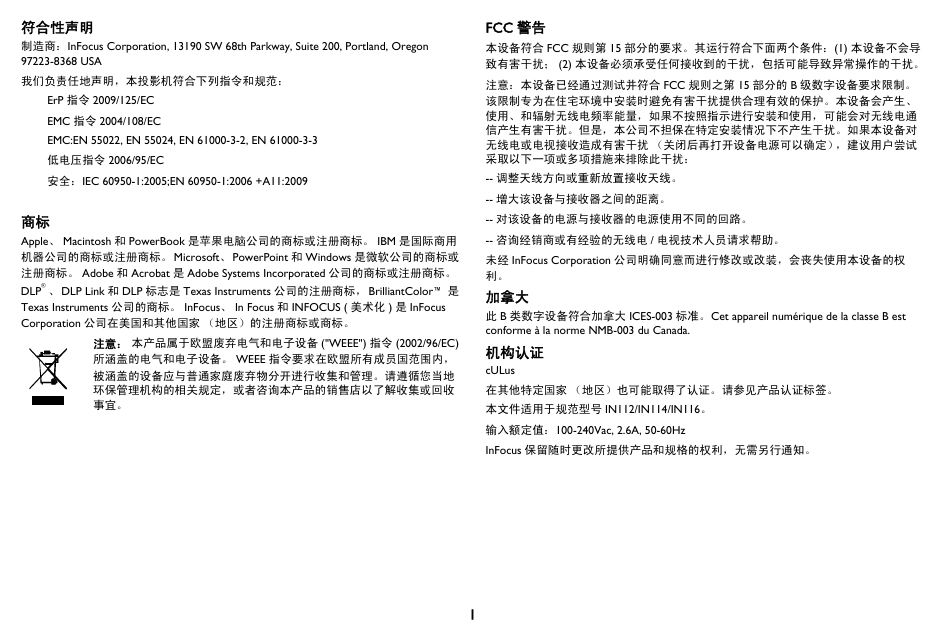

符合性声明制造商：InFocus Corporation, 13190 SW 68th Parkway, Suite 200, Portland, Oregon 97223-8368 USA 我们负责任地声明，本投影机符合下列指令和规范： ErP 指令 2009/125/EC EMC 指令 2004/108/EC EMC:EN 55022, EN 55024, EN 61000-3-2, EN 61000-3-3 低电压指令 2006/95/EC 安全：IEC 60950-1:2005;EN 60950-1:2006 +A11:2009 商标 Apple、 Macintosh 和 PowerBook 是苹果电脑公司的商标或注册商标。 IBM 是国际商用机器公司的商标或注册商标。Microsoft、 PowerPoint 和 Windows 是微软公司的商标或注册商标。 Adobe 和 Acrobat 是 Adobe Systems Incorporated 公司的商标或注册商标。 DLP®、 DLP Link 和 DLP 标志是 Texas Instruments 公司的注册商标， BrilliantColor™ 是 Texas Instruments 公司的商标。 InFocus、 In Focus 和 INFOCUS ( 美术化 ) 是 InFocus Corporation 公司在美国和其他国家（地区）的注册商标或商标。注意：本产品属于欧盟废弃电气和电子设备 ("WEEE") 指令 (2002/96/EC) 所涵盖的电气和电子设备。 WEEE 指令要求在欧盟所有成员国范围内，被涵盖的设备应与普通家庭废弃物分开进行收集和管理。请遵循您当地环保管理机构的相关规定，或者咨询本产品的销售店以了解收集或回收事宜。 FCC 警告本设备符合 FCC 规则第 15 部分的要求。其运行符合下面两个条件：(1) 本设备不会导致有害干扰； (2) 本设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。注意：本设备已经通过测试并符合 FCC 规则之第 15 部分的 B 级数字设备要求限制。该限制专为在住宅环境中安装时避免有害干扰提供合理有效的保护。本设备会产生、使用、和辐射无线电频率能量，如果不按照指示进行安装和使用，可能会对无线电通信产生有害干扰。但是，本公司不担保在特定安装情况下不产生干扰。如果本设备对无线电或电视接收造成有害干扰（关闭后再打开设备电源可以确定），建议用户尝试采取以下一项或多项措施来排除此干扰： -- 调整天线方向或重新放置接收天线。 -- 增大该设备与接收器之间的距离。 -- 对该设备的电源与接收器的电源使用不同的回路。 -- 咨询经销商或有经验的无线电 / 电视技术人员请求帮助。未经 InFocus Corporation 公司明确同意而进行修改或改装，会丧失使用本设备的权利。加拿大此 B 类数字设备符合加拿大 ICES-003 标准。 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. 机构认证 cULus 在其他特定国家（地区）也可能取得了认证。请参见产品认证标签。本文件适用于规范型号 IN112/IN114/IN116。输入额定值：100-240Vac, 2.6A, 50-60Hz InFocus 保留随时更改所提供产品和规格的权利，无需另行通知。 1

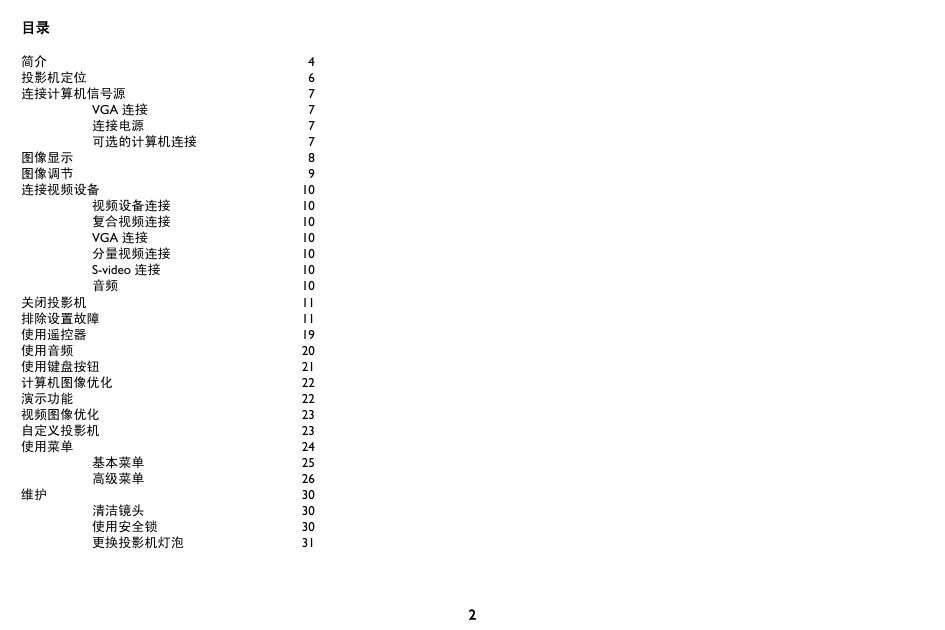

目录简介投影机定位连接计算机信号源 VGA 连接连接电源可选的计算机连接图像显示图像调节连接视频设备视频设备连接复合视频连接 VGA 连接分量视频连接 S-video 连接音频关闭投影机排除设置故障使用遥控器使用音频使用键盘按钮计算机图像优化演示功能视频图像优化自定义投影机使用菜单维护基本菜单高级菜单清洁镜头使用安全锁更换投影机灯泡 4 6 7 7 7 7 8 9 10 10 10 10 10 10 10 11 11 19 20 21 22 22 23 23 24 25 26 30 30 30 31 2

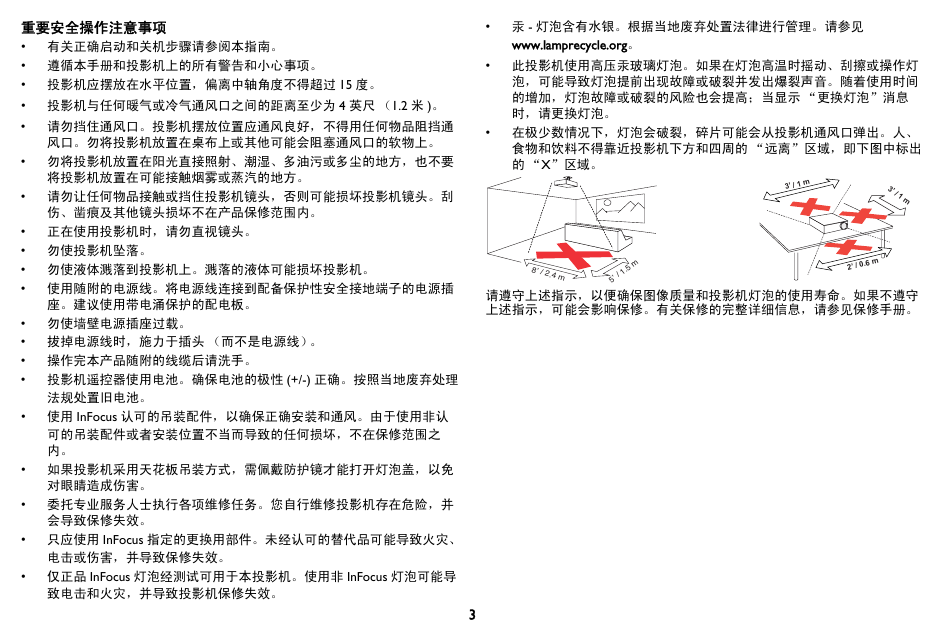

• 汞 - 灯泡含有水银。根据当地废弃处置法律进行管理。请参见 www.lamprecycle.org。 • 此投影机使用高压汞玻璃灯泡。如果在灯泡高温时摇动、刮擦或操作灯泡，可能导致灯泡提前出现故障或破裂并发出爆裂声音。随着使用时间的增加，灯泡故障或破裂的风险也会提高；当显示 “更换灯泡”消息时，请更换灯泡。 • 在极少数情况下，灯泡会破裂，碎片可能会从投影机通风口弹出。人、食物和饮料不得靠近投影机下方和四周的 “远离”区域，即下图中标出的 “X”区域。 1 m 3 ’ / 3’ / 1 m 8’/2.4 m m 5 ’ / 1 . 5 0 . 6 m 2 ’ / 请遵守上述指示，以便确保图像质量和投影机灯泡的使用寿命。如果不遵守上述指示，可能会影响保修。有关保修的完整详细信息，请参见保修手册。重要安全操作注意事项 • 有关正确启动和关机步骤请参阅本指南。 • 遵循本手册和投影机上的所有警告和小心事项。 • 投影机应摆放在水平位置，偏离中轴角度不得超过 15 度。 • 投影机与任何暖气或冷气通风口之间的距离至少为 4 英尺（1.2 米 )。 • 请勿挡住通风口。投影机摆放位置应通风良好，不得用任何物品阻挡通风口。勿将投影机放置在桌布上或其他可能会阻塞通风口的软物上。 • 勿将投影机放置在阳光直接照射、潮湿、多油污或多尘的地方，也不要将投影机放置在可能接触烟雾或蒸汽的地方。 • 请勿让任何物品接触或挡住投影机镜头，否则可能损坏投影机镜头。刮伤、凿痕及其他镜头损坏不在产品保修范围内。 • 正在使用投影机时，请勿直视镜头。 • 勿使投影机坠落。 • 勿使液体溅落到投影机上。溅落的液体可能损坏投影机。 • 使用随附的电源线。将电源线连接到配备保护性安全接地端子的电源插座。建议使用带电涌保护的配电板。 • 勿使墙壁电源插座过载。 • 拔掉电源线时，施力于插头（而不是电源线）。 • 操作完本产品随附的线缆后请洗手。 • 投影机遥控器使用电池。确保电池的极性 (+/-) 正确。按照当地废弃处理法规处置旧电池。 • 使用 InFocus 认可的吊装配件，以确保正确安装和通风。由于使用非认可的吊装配件或者安装位置不当而导致的任何损坏，不在保修范围之内。 • 如果投影机采用天花板吊装方式，需佩戴防护镜才能打开灯泡盖，以免对眼睛造成伤害。 • 委托专业服务人士执行各项维修任务。您自行维修投影机存在危险，并会导致保修失效。 • 只应使用 InFocus 指定的更换用部件。未经认可的替代品可能导致火灾、电击或伤害，并导致保修失效。 • 仅正品 InFocus 灯泡经测试可用于本投影机。使用非 InFocus 灯泡可能导致电击和火灾，并导致投影机保修失效。 3

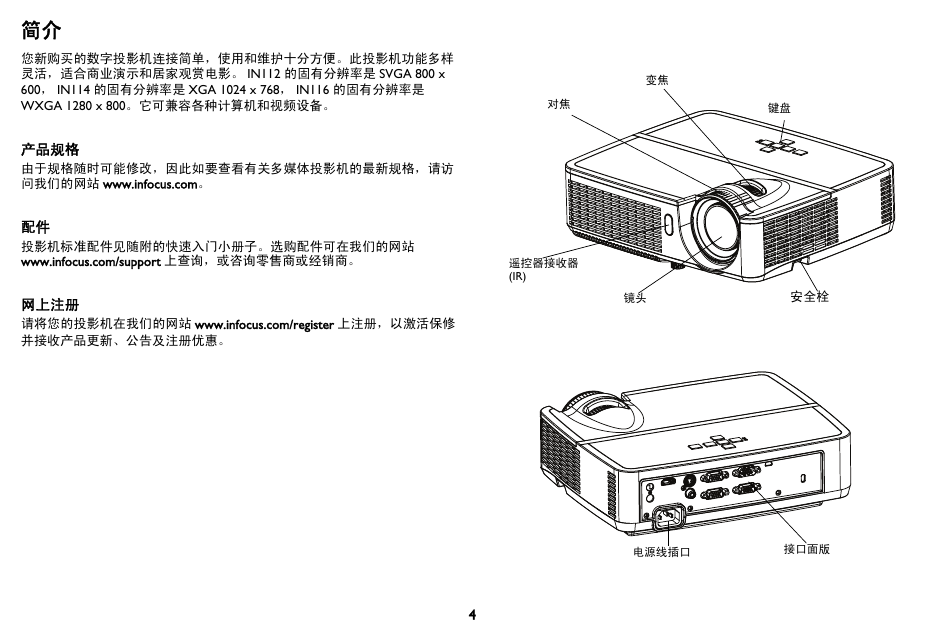

简介您新购买的数字投影机连接简单，使用和维护十分方便。此投影机功能多样灵活，适合商业演示和居家观赏电影。 IN112 的固有分辨率是 SVGA 800 x 600， IN114 的固有分辨率是 XGA 1024 x 768， IN116 的固有分辨率是 WXGA 1280 x 800。它可兼容各种计算机和视频设备。变焦对焦键盘产品规格由于规格随时可能修改，因此如要查看有关多媒体投影机的最新规格，请访问我们的网站 www.infocus.com。配件投影机标准配件见随附的快速入门小册子。选购配件可在我们的网站 www.infocus.com/support 上查询，或咨询零售商或经销商。网上注册请将您的投影机在我们的网站 www.infocus.com/register 上注册，以激活保修并接收产品更新、公告及注册优惠。遥控器接收器 (IR) 镜头安全栓电源线插口接口面版 4

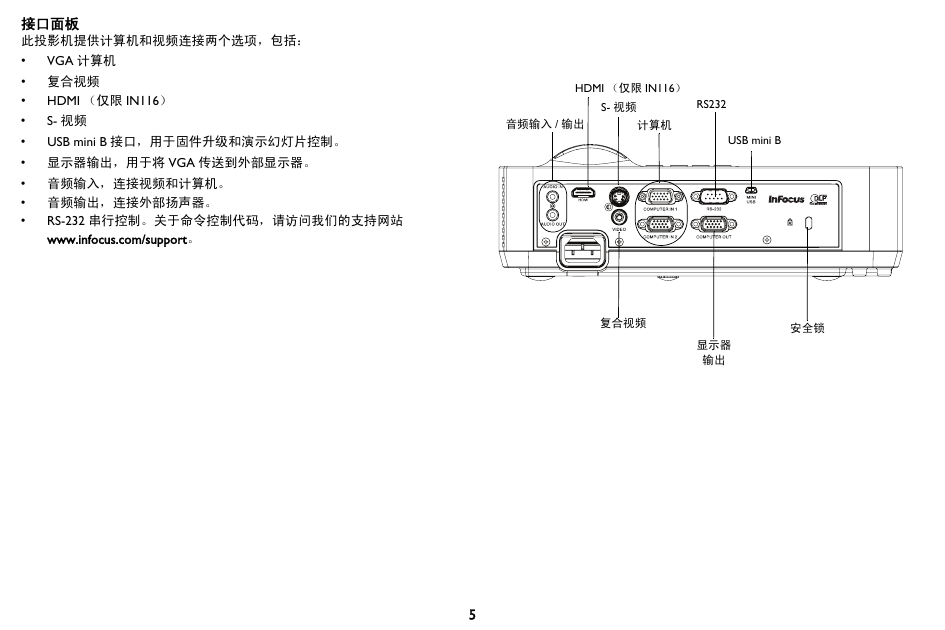

VGA 计算机接口面板此投影机提供计算机和视频连接两个选项，包括： • • 复合视频 • HDMI （仅限 IN116） • • USB mini B 接口，用于固件升级和演示幻灯片控制。 • 显示器输出，用于将 VGA 传送到外部显示器。 • 音频输入，连接视频和计算机。 • 音频输出，连接外部扬声器。 • S- 视频 RS-232 串行控制。关于命令控制代码，请访问我们的支持网站 www.infocus.com/support。 HDMI （仅限 IN116） S- 视频 RS232 音频输入 / 输出计算机 USB mini B 复合视频安全锁显示器输出 5

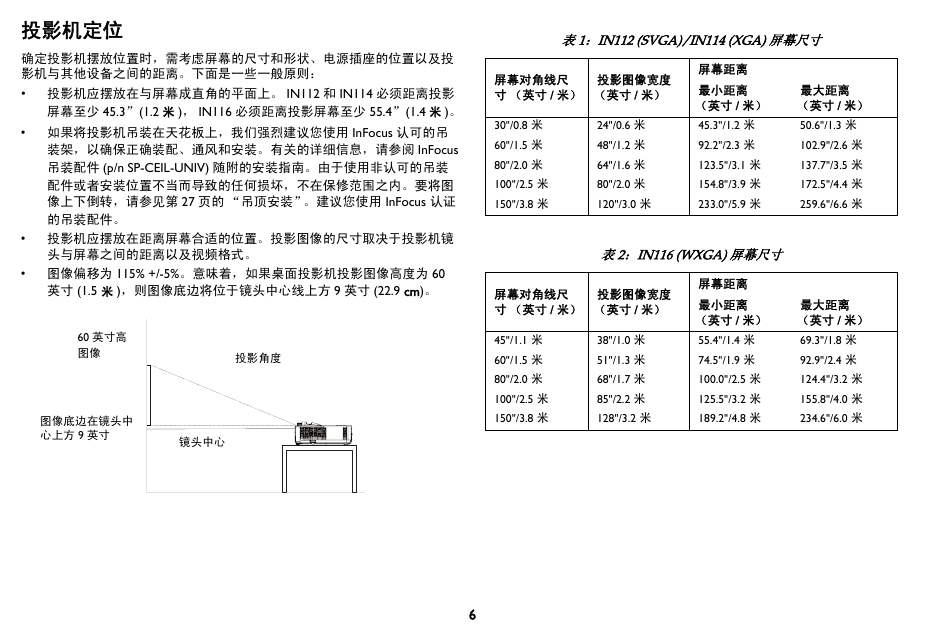

投影机定位确定投影机摆放位置时，需考虑屏幕的尺寸和形状、电源插座的位置以及投影机与其他设备之间的距离。下面是一些一般原则： • 投影机应摆放在与屏幕成直角的平面上。 IN112 和 IN114 必须距离投影屏幕至少 45.3” (1.2 米 )， IN116 必须距离投影屏幕至少 55.4” (1.4 米 )。 • 如果将投影机吊装在天花板上，我们强烈建议您使用 InFocus 认可的吊装架，以确保正确装配、通风和安装。有关的详细信息，请参阅 InFocus 吊装配件 (p/n SP-CEIL-UNIV) 随附的安装指南。由于使用非认可的吊装配件或者安装位置不当而导致的任何损坏，不在保修范围之内。要将图像上下倒转，请参见第 27 页的 “吊顶安装”。建议您使用 InFocus 认证的吊装配件。 • 投影机应摆放在距离屏幕合适的位置。投影图像的尺寸取决于投影机镜头与屏幕之间的距离以及视频格式。 • 图像偏移为 115% +/-5%。意味着，如果桌面投影机投影图像高度为 60 英寸 (1.5 米 )，则图像底边将位于镜头中心线上方 9 英寸 (22.9 cm)。 60 英寸高图像投影角度图像底边在镜头中心上方 9 英寸镜头中心表1：IN112 (SVGA)/IN114 (XGA)屏幕尺寸屏幕对角线尺寸（英寸 / 米）投影图像宽度（英寸 / 米） 30"/0.8 米 60"/1.5 米 80"/2.0 米 100"/2.5 米 150"/3.8 米 24"/0.6 米 48"/1.2 米 64"/1.6 米 80"/2.0 米 120"/3.0 米屏幕距离最小距离（英寸 / 米） 45.3"/1.2 米 92.2"/2.3 米 123.5"/3.1 米 154.8"/3.9 米 233.0"/5.9 米最大距离（英寸 / 米） 50.6"/1.3 米 102.9"/2.6 米 137.7"/3.5 米 172.5"/4.4 米 259.6"/6.6 米表2：IN116 (WXGA)屏幕尺寸屏幕对角线尺寸（英寸 / 米）投影图像宽度（英寸 / 米） 45"/1.1 米 60"/1.5 米 80"/2.0 米 100"/2.5 米 150"/3.8 米 38"/1.0 米 51"/1.3 米 68"/1.7 米 85"/2.2 米 128"/3.2 米屏幕距离最小距离（英寸 / 米） 55.4"/1.4 米 74.5"/1.9 米 100.0"/2.5 米 125.5"/3.2 米 189.2"/4.8 米最大距离（英寸 / 米） 69.3"/1.8 米 92.9"/2.4 米 124.4"/3.2 米 155.8"/4.0 米 234.6"/6.0 米 6

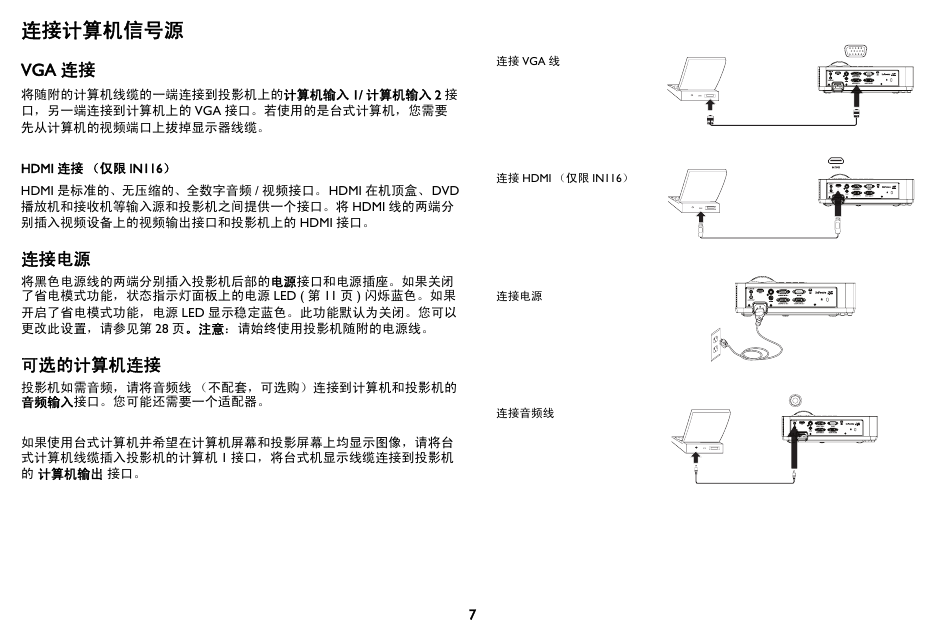

连接计算机信号源 VGA 连接将随附的计算机线缆的一端连接到投影机上的计算机输入 1/ 计算机输入 2 接口，另一端连接到计算机上的 VGA 接口。若使用的是台式计算机，您需要先从计算机的视频端口上拔掉显示器线缆。连接 VGA 线 HDMI 连接（仅限 IN116） HDMI 是标准的、无压缩的、全数字音频 / 视频接口。HDMI 在机顶盒、DVD 播放机和接收机等输入源和投影机之间提供一个接口。将 HDMI 线的两端分别插入视频设备上的视频输出接口和投影机上的 HDMI 接口。连接电源将黑色电源线的两端分别插入投影机后部的电源接口和电源插座。如果关闭了省电模式功能，状态指示灯面板上的电源 LED ( 第 11 页 ) 闪烁蓝色。如果开启了省电模式功能，电源 LED 显示稳定蓝色。此功能默认为关闭。您可以更改此设置，请参见第 28 页。注意：请始终使用投影机随附的电源线。可选的计算机连接投影机如需音频，请将音频线（不配套，可选购）连接到计算机和投影机的音频输入接口。您可能还需要一个适配器。如果使用台式计算机并希望在计算机屏幕和投影屏幕上均显示图像，请将台式计算机线缆插入投影机的计算机 1 接口，将台式机显示线缆连接到投影机的计算机输出接口。连接 HDMI （仅限 IN116）连接电源连接音频线 7
