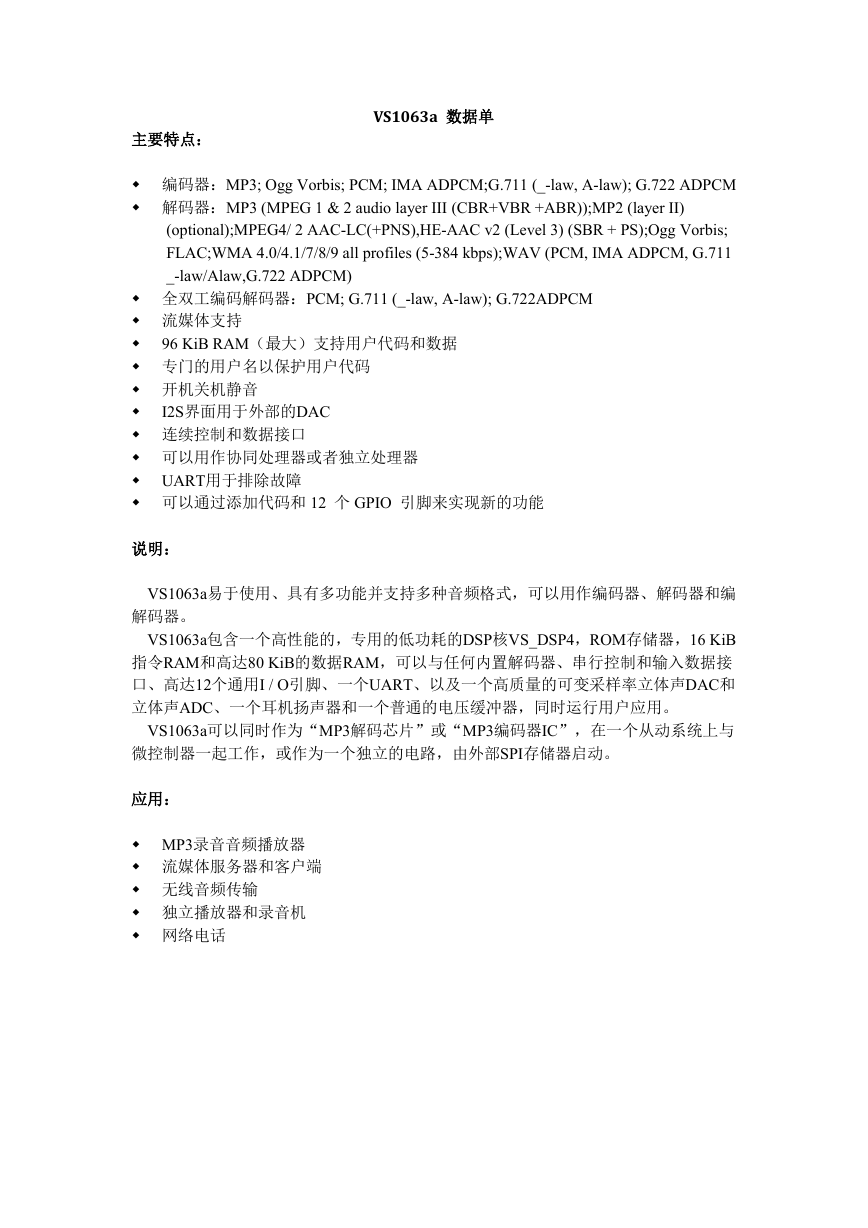

主要特点:
VS1063a 数据单
编码器:MP3; Ogg Vorbis; PCM; IMA ADPCM;G.711 (_-law, A-law); G.722 ADPCM
解码器:MP3 (MPEG 1 & 2 audio layer III (CBR+VBR +ABR));MP2 (layer II)
(optional);MPEG4/ 2 AAC-LC(+PNS),HE-AAC v2 (Level 3) (SBR + PS);Ogg Vorbis;
FLAC;WMA 4.0/4.1/7/8/9 all profiles (5-384 kbps);WAV (PCM, IMA ADPCM, G.711
_-law/Alaw,G.722 ADPCM)
96 KiB RAM(最大)支持用户代码和数据
全双工编码解码器:PCM; G.711 (_-law, A-law); G.722ADPCM
流媒体支持
专门的用户名以保护用户代码
开机关机静音
连续控制和数据接口
可以用作协同处理器或者独立处理器
UART用于排除故障
可以通过添加代码和 12 个 GPIO 引脚来实现新的功能
I2S界面用于外部的DAC
说明:
VS1063a易于使用、具有多功能并支持多种音频格式,可以用作编码器、解码器和编
解码器。
VS1063a包含一个高性能的,专用的低功耗的DSP核VS_DSP4,ROM存储器,16 KiB
指令RAM和高达80 KiB的数据RAM,可以与任何内置解码器、串行控制和输入数据接
口、高达12个通用I / O引脚、一个UART、以及一个高质量的可变采样率立体声DAC和
立体声ADC、一个耳机扬声器和一个普通的电压缓冲器,同时运行用户应用。
VS1063a可以同时作为“MP3解码芯片”或“MP3编码器IC”,在一个从动系统上与
微控制器一起工作,或作为一个独立的电路,由外部SPI存储器启动。
应用:
MP3录音音频播放器
流媒体服务器和客户端
无线音频传输
独立播放器和录音机
网络电话

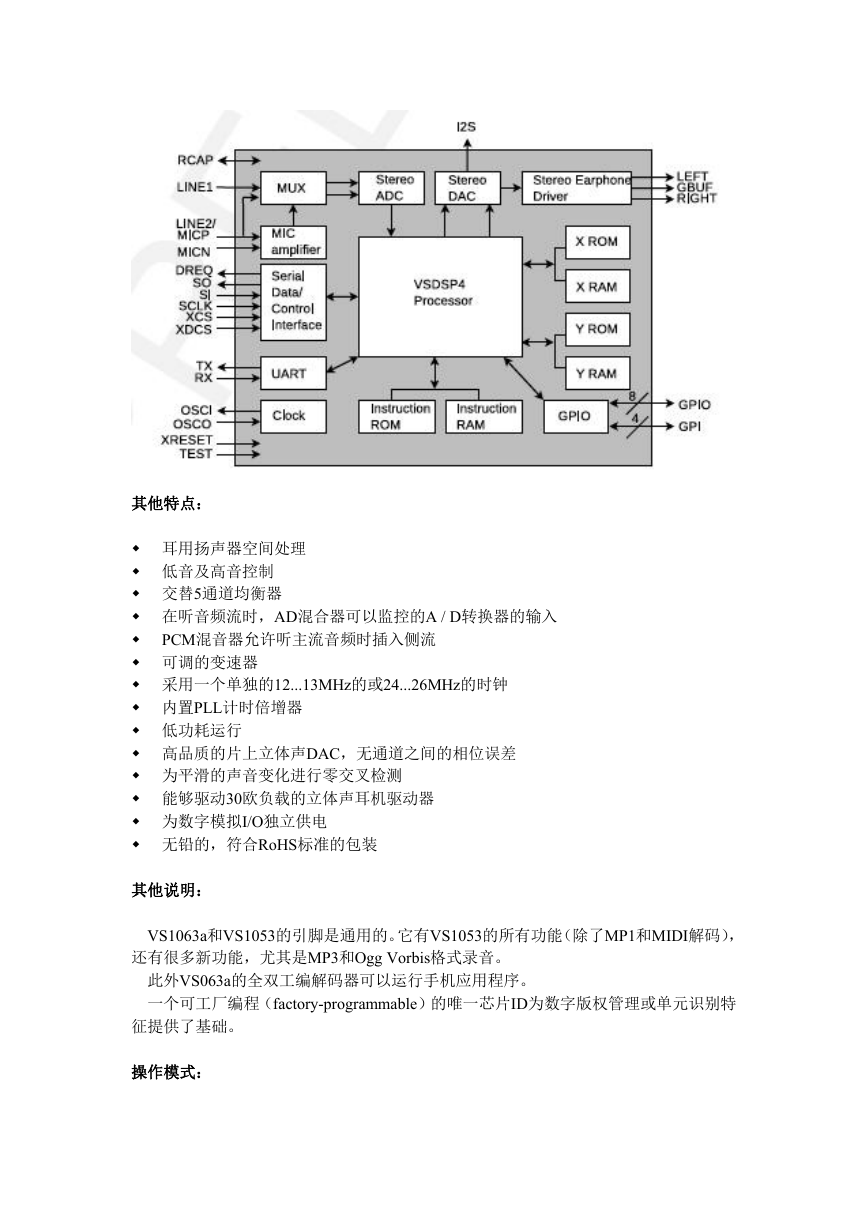

其他特点:
PCM混音器允许听主流音频时插入侧流
耳用扬声器空间处理
低音及高音控制
交替5通道均衡器
在听音频流时,AD混合器可以监控的A / D转换器的输入
可调的变速器
采用一个单独的12...13MHz的或24...26MHz的时钟
内置PLL计时倍增器
低功耗运行
高品质的片上立体声DAC,无通道之间的相位误差
为平滑的声音变化进行零交叉检测
能够驱动30欧负载的立体声耳机驱动器
为数字模拟I/O独立供电
无铅的,符合RoHS标准的包装
其他说明:
VS1063a和VS1053的引脚是通用的。它有VS1053的所有功能(除了MP1和MIDI解码),
还有很多新功能,尤其是MP3和Ogg Vorbis格式录音。
此外VS063a的全双工编解码器可以运行手机应用程序。
一个可工厂编程(factory-programmable)的唯一芯片ID为数字版权管理或单元识别特
征提供了基础。

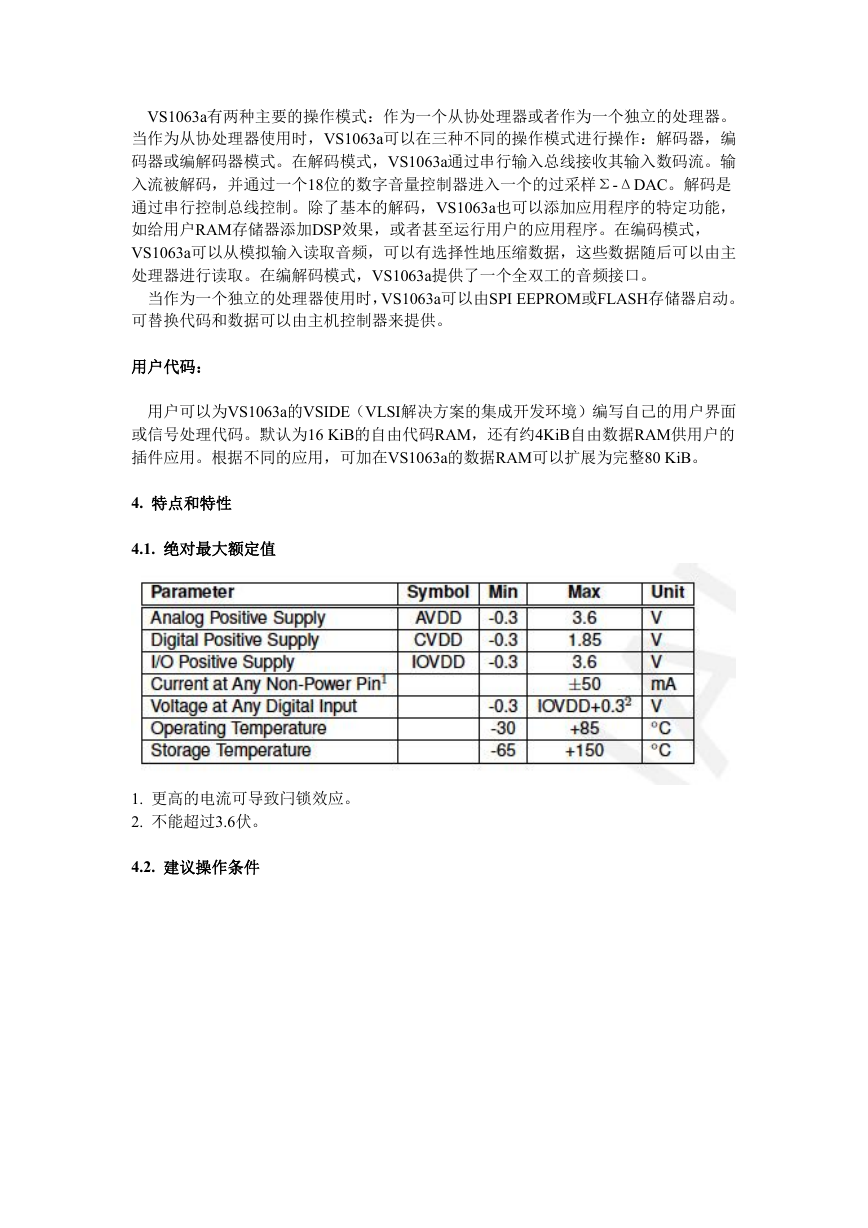

操作模式:
VS1063a有两种主要的操作模式:作为一个从协处理器或者作为一个独立的处理器。
当作为从协处理器使用时,VS1063a可以在三种不同的操作模式进行操作:解码器,编
码器或编解码器模式。在解码模式,VS1063a通过串行输入总线接收其输入数码流。输
入流被解码,并通过一个18位的数字音量控制器进入一个的过采样Σ-ΔDAC。解码是
通过串行控制总线控制。除了基本的解码,VS1063a也可以添加应用程序的特定功能,
如给用户RAM存储器添加DSP效果,或者甚至运行用户的应用程序。在编码模式,
VS1063a可以从模拟输入读取音频,可以有选择性地压缩数据,这些数据随后可以由主
处理器进行读取。在编解码模式,VS1063a提供了一个全双工的音频接口。
当作为一个独立的处理器使用时,VS1063a可以由SPI EEPROM或FLASH存储器启动。
可替换代码和数据可以由主机控制器来提供。
用户代码:
用户可以为VS1063a的VSIDE(VLSI解决方案的集成开发环境)编写自己的用户界面
或信号处理代码。默认为16 KiB的自由代码RAM,还有约4KiB自由数据RAM供用户的
插件应用。根据不同的应用,可加在VS1063a的数据RAM可以扩展为完整80 KiB。
4. 特点和特性
4.1. 绝对最大额定值
1. 更高的电流可导致闩锁效应。
2. 不能超过3.6伏。

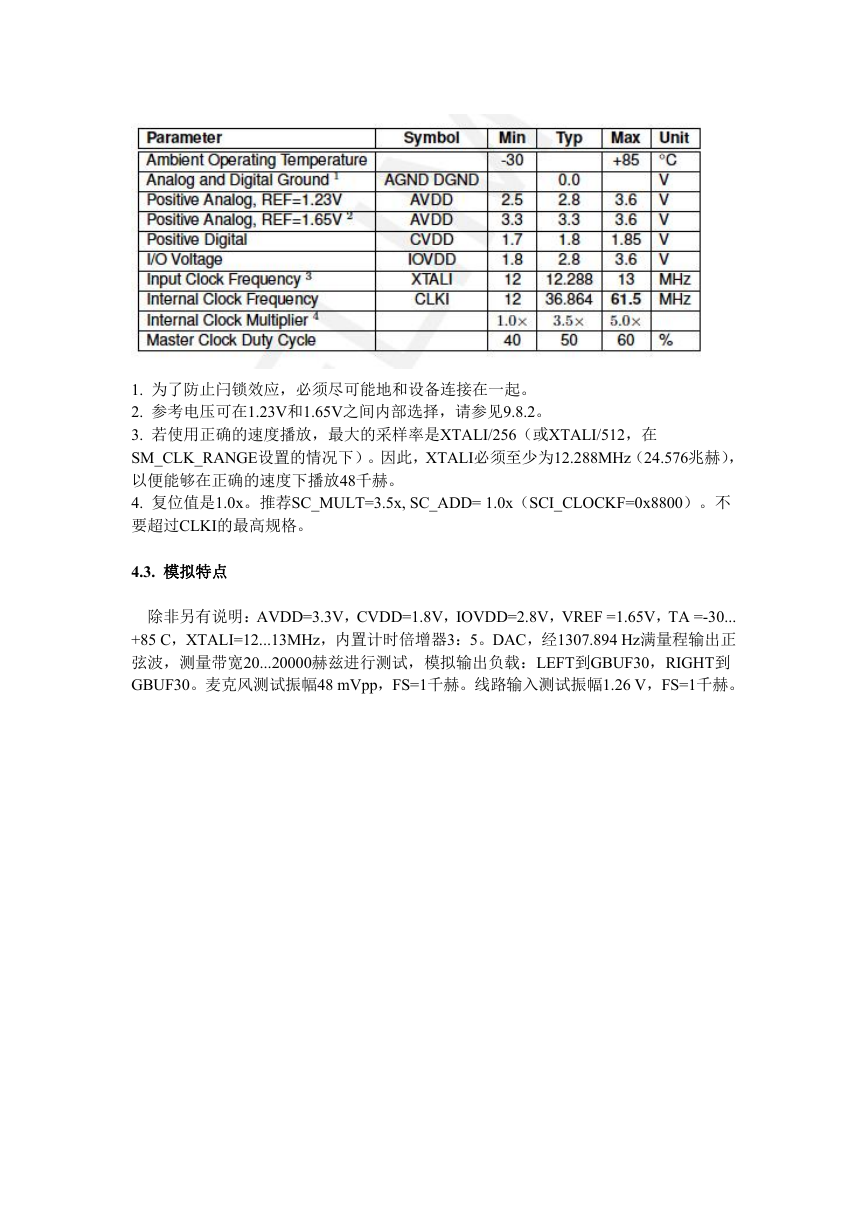

4.2. 建议操作条件
1. 为了防止闩锁效应,必须尽可能地和设备连接在一起。
2. 参考电压可在1.23V和1.65V之间内部选择,请参见9.8.2。
3. 若使用正确的速度播放,最大的采样率是XTALI/256(或XTALI/512,在
SM_CLK_RANGE设置的情况下)。因此,XTALI必须至少为12.288MHz(24.576兆赫),
以便能够在正确的速度下播放48千赫。
4. 复位值是1.0x。推荐SC_MULT=3.5x, SC_ADD= 1.0x(SCI_CLOCKF=0x8800)。不
要超过CLKI的最高规格。
4.3. 模拟特点
除非另有说明:AVDD=3.3V,CVDD=1.8V,IOVDD=2.8V,VREF =1.65V,TA =-30...
+85 C,XTALI=12...13MHz,内置计时倍增器3:5。DAC,经1307.894 Hz满量程输出正
弦波,测量带宽20...20000赫兹进行测试,模拟输出负载:LEFT到GBUF30,RIGHT到
GBUF30。麦克风测试振幅48 mVpp,FS=1千赫。线路输入测试振幅1.26 V,FS=1千赫。

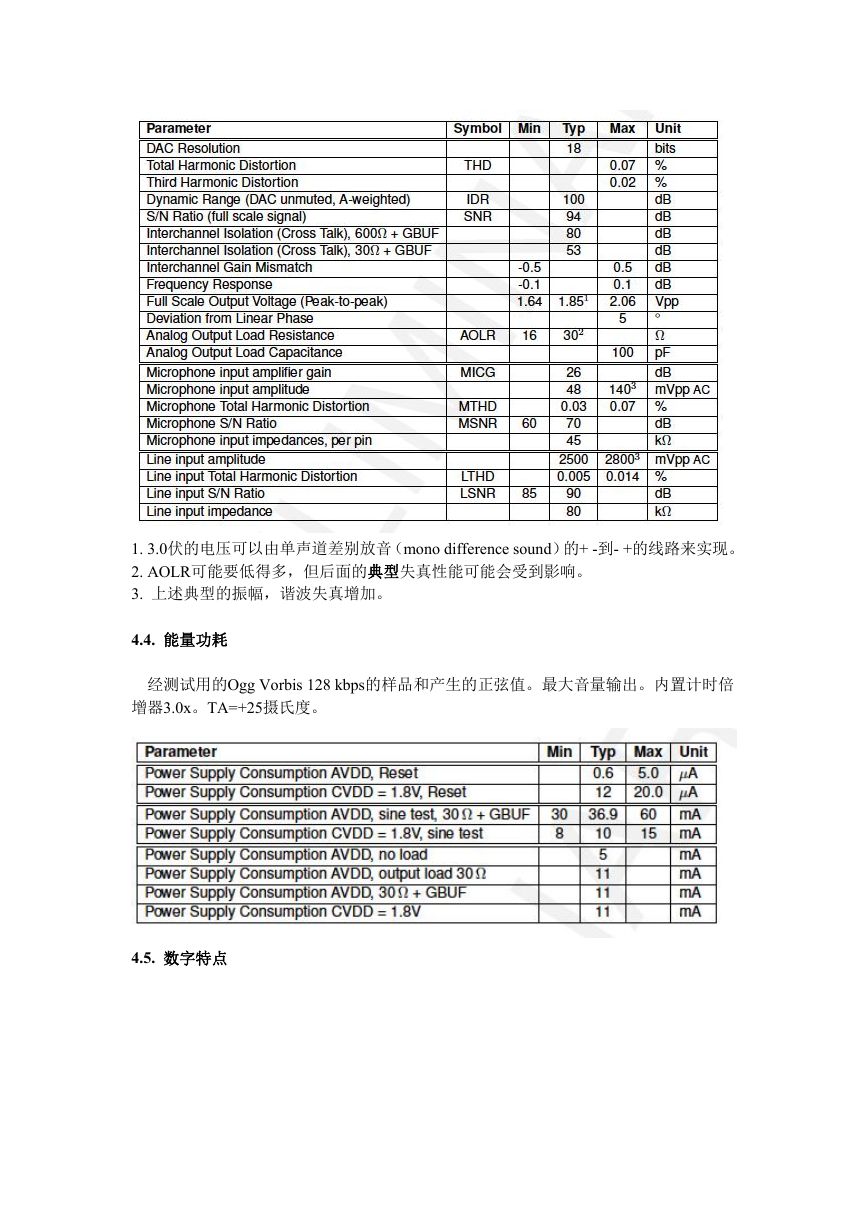

1. 3.0伏的电压可以由单声道差别放音(mono difference sound)的+ -到- +的线路来实现。
2. AOLR可能要低得多,但后面的典型失真性能可能会受到影响。
3. 上述典型的振幅,谐波失真增加。
4.4. 能量功耗
经测试用的Ogg Vorbis 128 kbps的样品和产生的正弦值。最大音量输出。内置计时倍
增器3.0x。TA=+25摄氏度。
4.5. 数字特点
1. 不能超过3.6伏。
2. SCI读取值。SCI和SDI允许CLKI/4写入。
4.6. 开关特性-引导初始化
1. 当初始化完成后DREQ上升。在此之前,不要发送任何数据或命令。
5. 包装和引脚说明
5.1. 包装

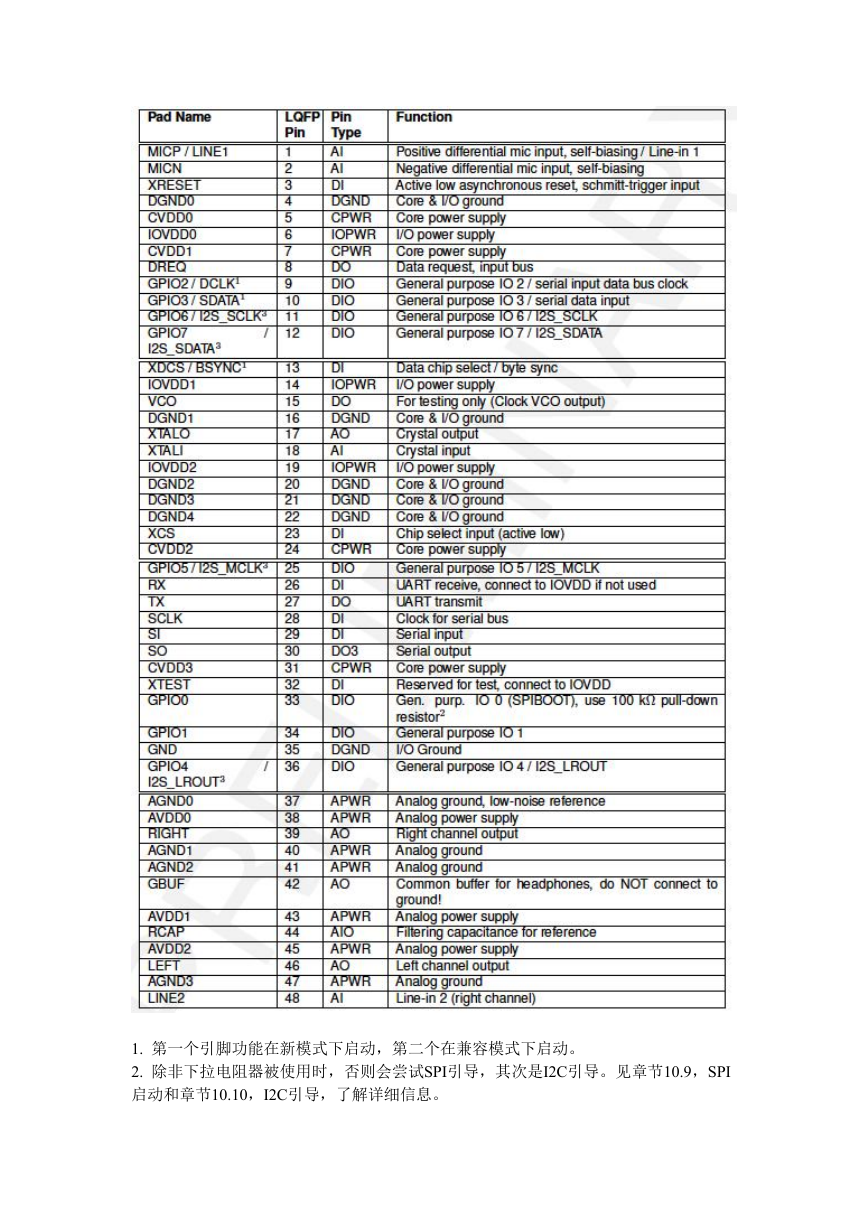

5.1.1. LQFP-48
1. 第一个引脚功能在新模式下启动,第二个在兼容模式下启动。
2. 除非下拉电阻器被使用时,否则会尝试SPI引导,其次是I2C引导。见章节10.9,SPI
启动和章节10.10,I2C引导,了解详细信息。
