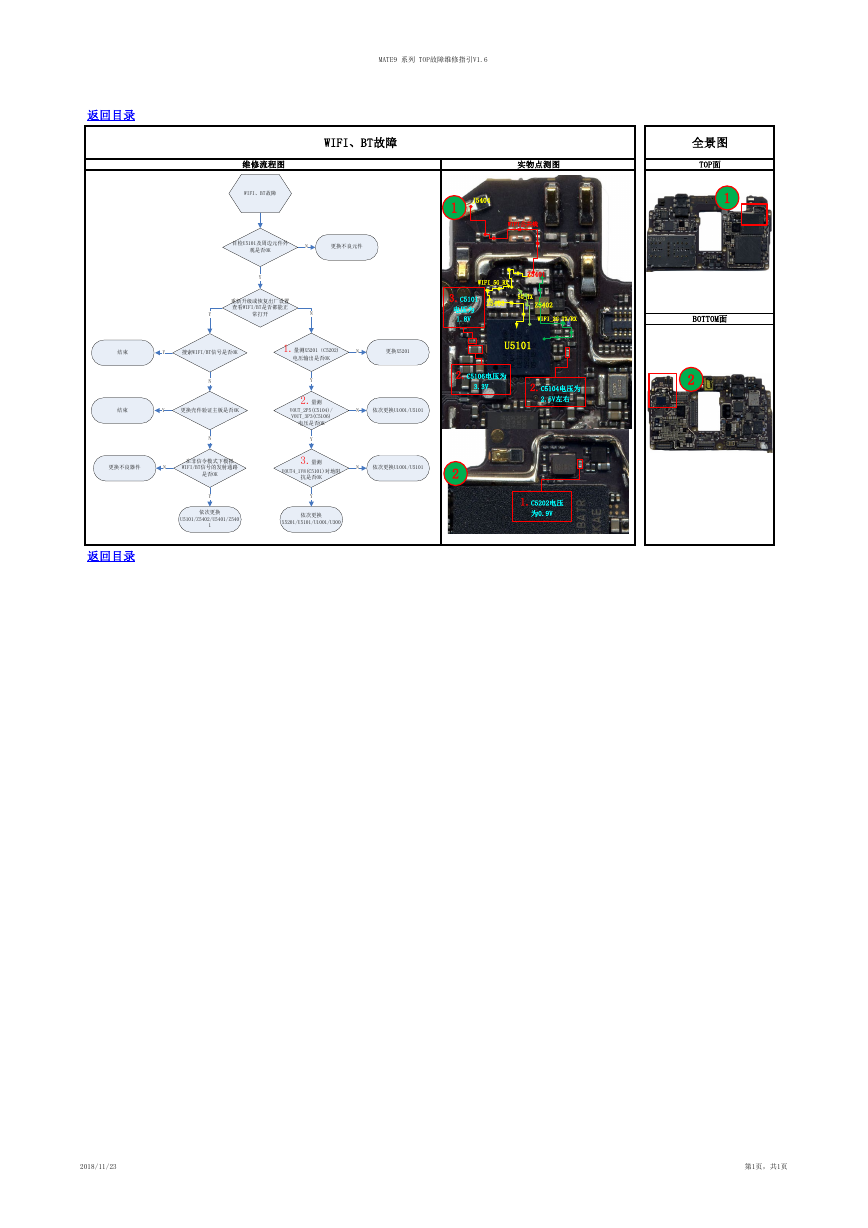

MATE9 系列 TOP故障维修指引V1.6 返回目录 WIFI、BT故障 维修流程图 WIFI、BT故障 实物点测图 J5404 1 WIFI公共线 全景图 TOP面 1 目检U5101及周边元件外 观是否OK N 更换不良元件 Y 重新升级或恢复出厂设置 查看WIFI/BT是否都能正 Y 常打开 N Z5401 WIFI_5G_RX 3.C5101 电压为 1.8V Z5403 5G_TX Z5402 WIFI_2G TX/RX BOTTOM面 结束 Y 搜索WIFI/BT信号是否OK 1.量测X5201（C5202) 电压输出是否OK N 更换X5201 U5101 N Y 结束 Y 更换壳件验证主板是否OK N 更换不良器件 N WIFI/BT信号的发射通路 在非信令模式下模拟 是否OK Y 依次更换 U5101/Z5402/U5401/Z540 1 返回目录 2.量测 VOUT_2P5(C5104)/ VOUT_3P3(C5106) 电压是否OK Y 3.量测 VOUT4_1V8(C5101)对地阻 抗是否OK Y 依次更换 X5201/U5101/U1001/U300 2.C5106电压为 3.3V 2.C5104电压为 2.5V左右 2 N 依次更换U1001/U5101 N 依次更换U1001/U5101 2 1.C5202电压 为0.9V 2018/11/23 第1页，共1页
