1 概述

2 管脚定义

2.1 管脚布局

2.2 管脚定义

2.3 Strapping 管脚

3 功能描述

3.1 CPU 和片上存储

3.2 外部 Flash 和 SRAM

3.3 晶振

3.4 RTC 和低功耗管理

4 外设接口和传感器

5 电气特性

5.1 绝对最大额定值

5.2 建议工作条件

5.3 直流电气特性 (3.3 V, 25 °C)

5.4 Wi-Fi 射频

5.5 低功耗蓝牙射频

5.5.1 接收器

5.5.2 发射器

6 电路原理图

7 外围原理图

8 模组尺寸

9 PCB 封装图形

10 产品处理

10.1 存储条件

10.2 静电放电 (ESD)

10.3 回流焊温度曲线

10.4 超声波振动

11 相关文档和资源

修订历史

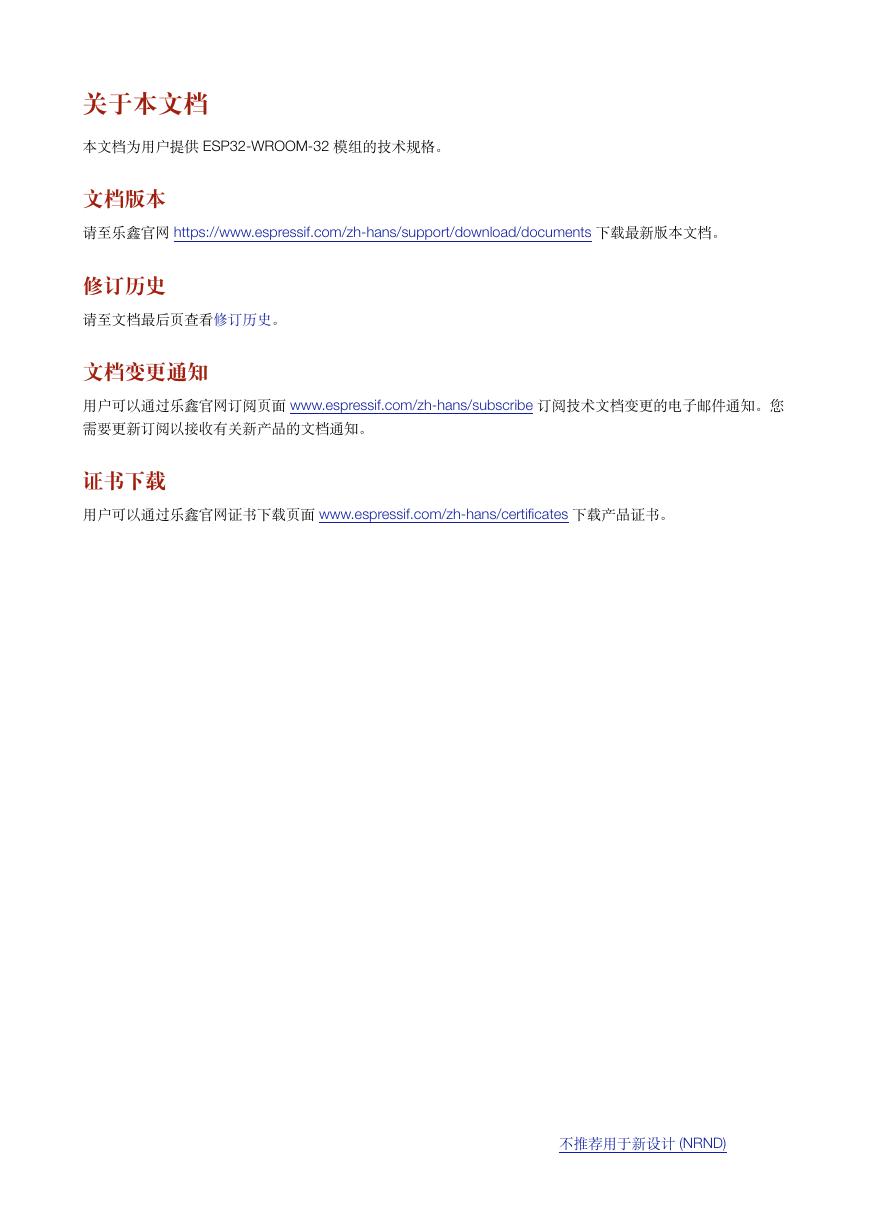

关于本文档本文档为用户提供 ESP32-WROOM-32 模组的技术规格。文档版本请至乐鑫官网 https://www.espressif.com/zh-hans/support/download/documents 下载最新版本文档。修订历史请至文档最后页查看修订历史。文档变更通知用户可以通过乐鑫官网订阅页面 www.espressif.com/zh-hans/subscribe 订阅技术文档变更的电子邮件通知。您需要更新订阅以接收有关新产品的文档通知。证书下载用户可以通过乐鑫官网证书下载页面 www.espressif.com/zh-hans/certificates 下载产品证书。不推荐用于新设计 (NRND)

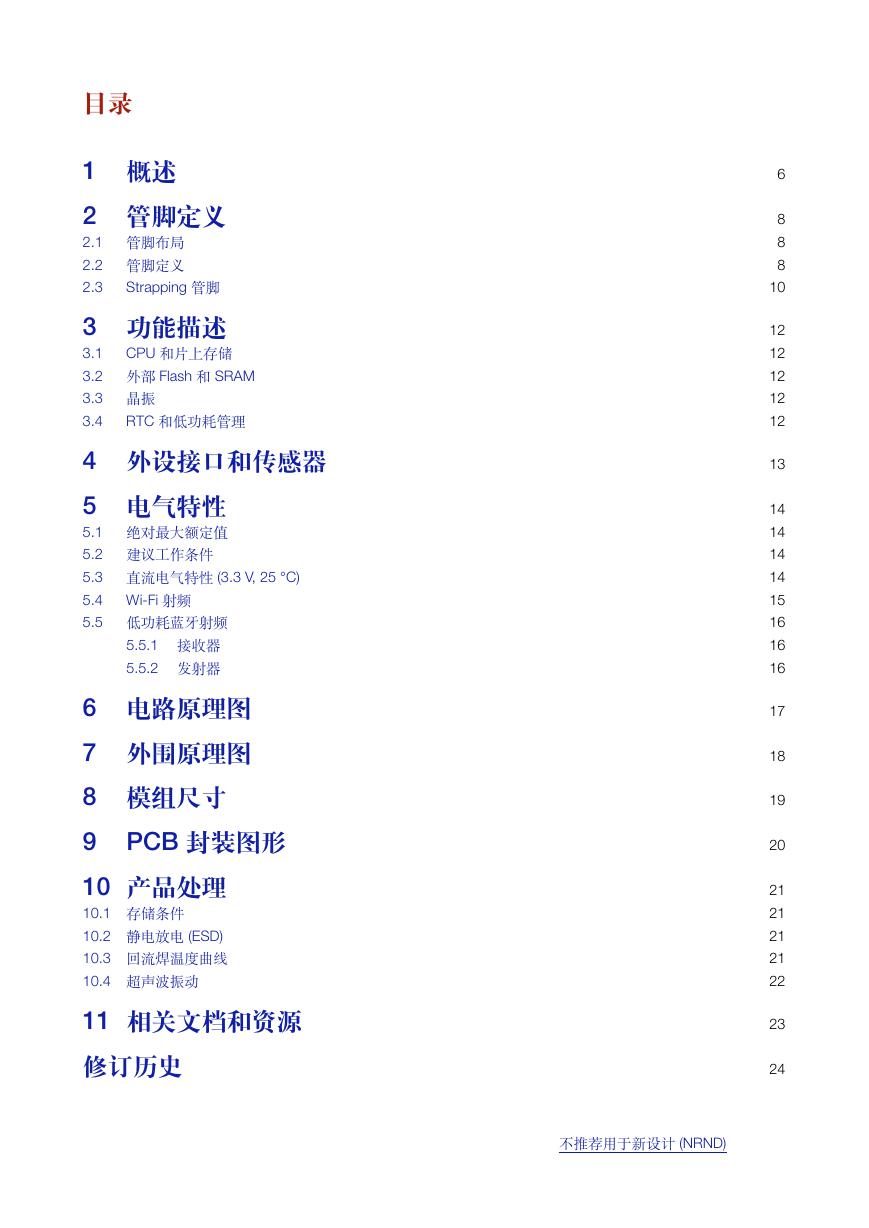

目录 1 概述 2 管脚定义 2.1 管脚布局 2.2 管脚定义 2.3 Strapping 管脚 3 功能描述 CPU 和片上存储 3.1 3.2 外部 Flash 和 SRAM 3.3 晶振 3.4 RTC 和低功耗管理 4 外设接口和传感器 5 电气特性 5.1 绝对最大额定值 5.2 建议工作条件 5.3 直流电气特性 (3.3 V, 25 °C) 5.4 Wi-Fi 射频 5.5 低功耗蓝牙射频 5.5.1 接收器 5.5.2 发射器 6 电路原理图 7 外围原理图 8 模组尺寸 9 PCB 封装图形 10 产品处理 10.1 存储条件 10.2 静电放电 (ESD) 10.3 回流焊温度曲线 10.4 超声波振动 11 相关文档和资源修订历史 6 8 8 8 10 12 12 12 12 12 13 14 14 14 14 15 16 16 16 17 18 19 20 21 21 21 21 22 23 24 不推荐用于新设计 (NRND)

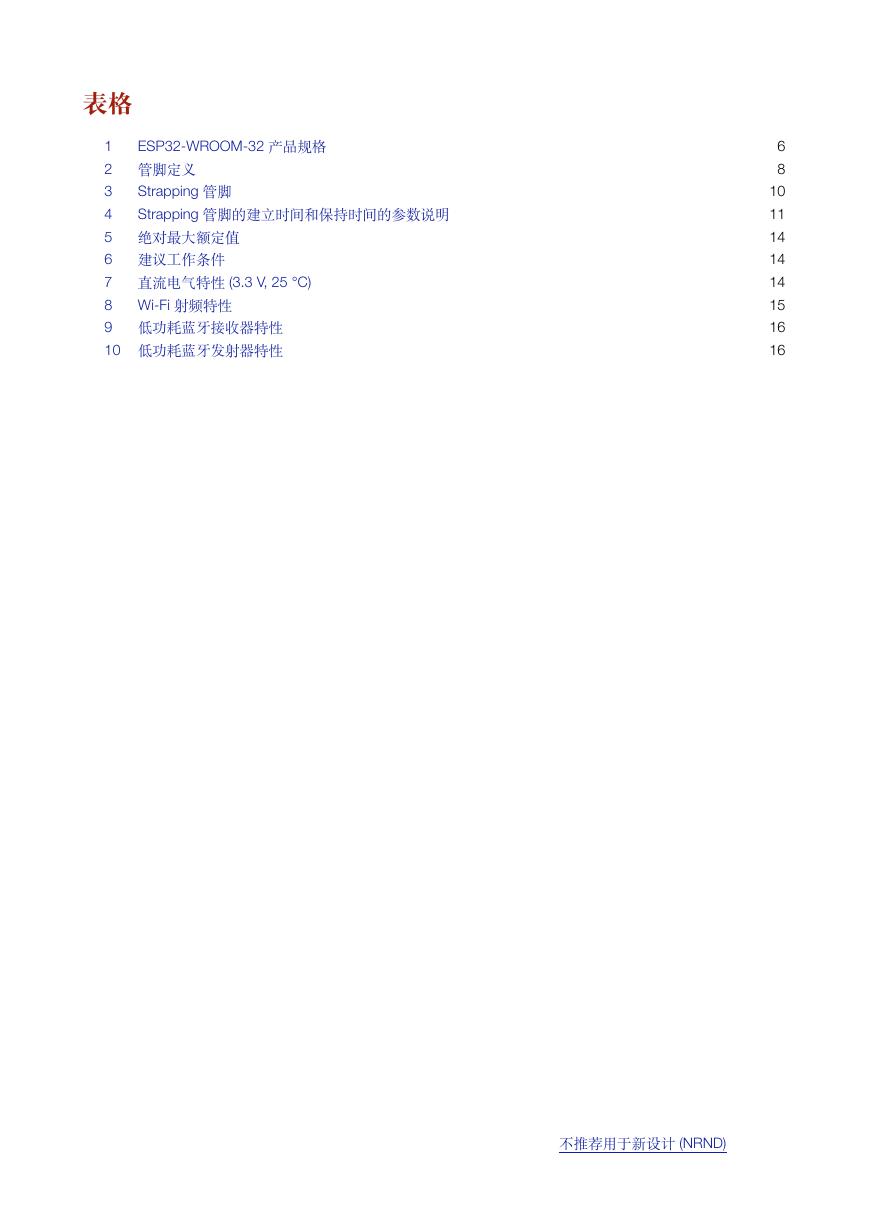

表格 Strapping 管脚 Strapping 管脚的建立时间和保持时间的参数说明 ESP32-WROOM-32 产品规格 1 2 管脚定义 3 4 5 绝对最大额定值 6 建议工作条件 7 直流电气特性 (3.3 V, 25 °C) 8 Wi-Fi 射频特性 9 低功耗蓝牙接收器特性 10 低功耗蓝牙发射器特性 6 8 10 11 14 14 14 15 16 16 不推荐用于新设计 (NRND)

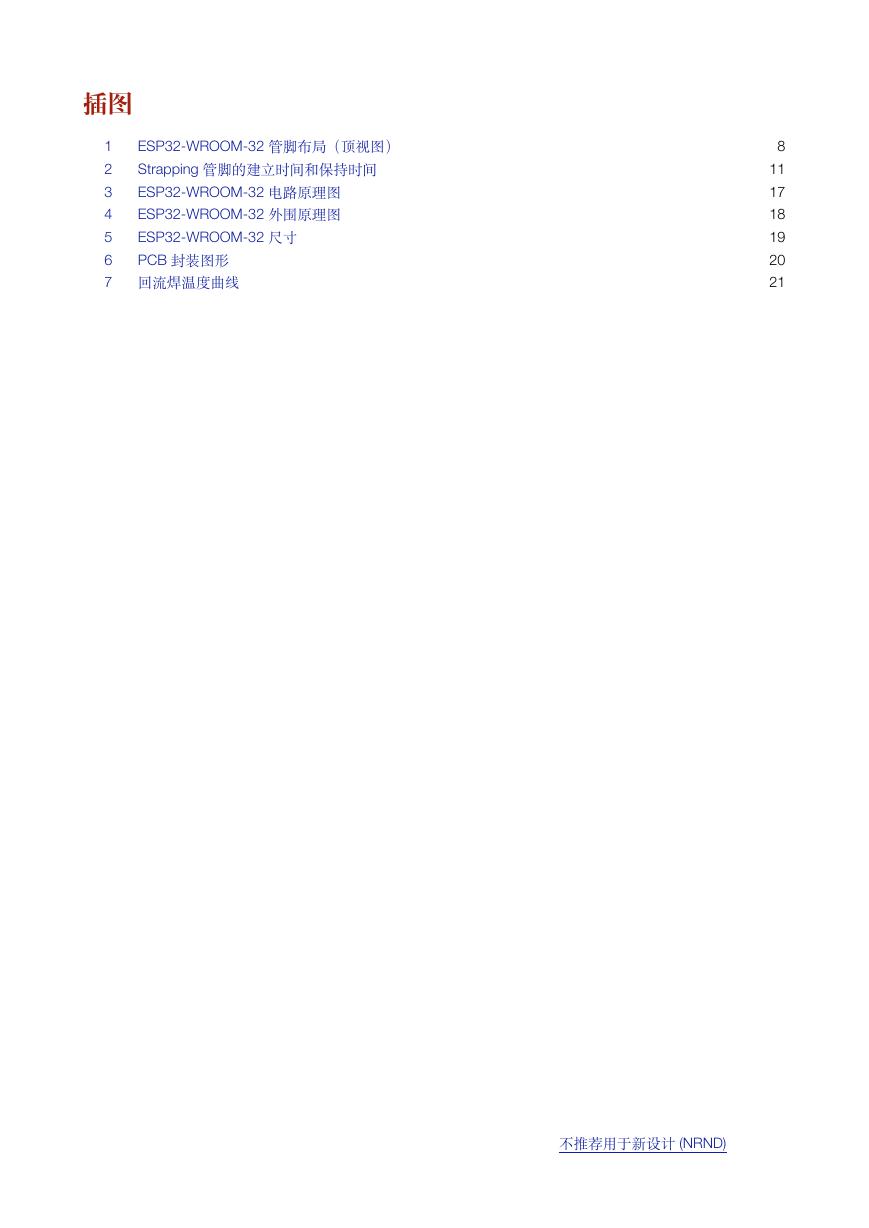

插图 ESP32-WROOM-32 管脚布局（顶视图） Strapping 管脚的建立时间和保持时间 ESP32-WROOM-32 电路原理图 ESP32-WROOM-32 外围原理图 ESP32-WROOM-32 尺寸 PCB 封装图形 1 2 3 4 5 6 7 回流焊温度曲线 8 11 17 18 19 20 21 不推荐用于新设计 (NRND)

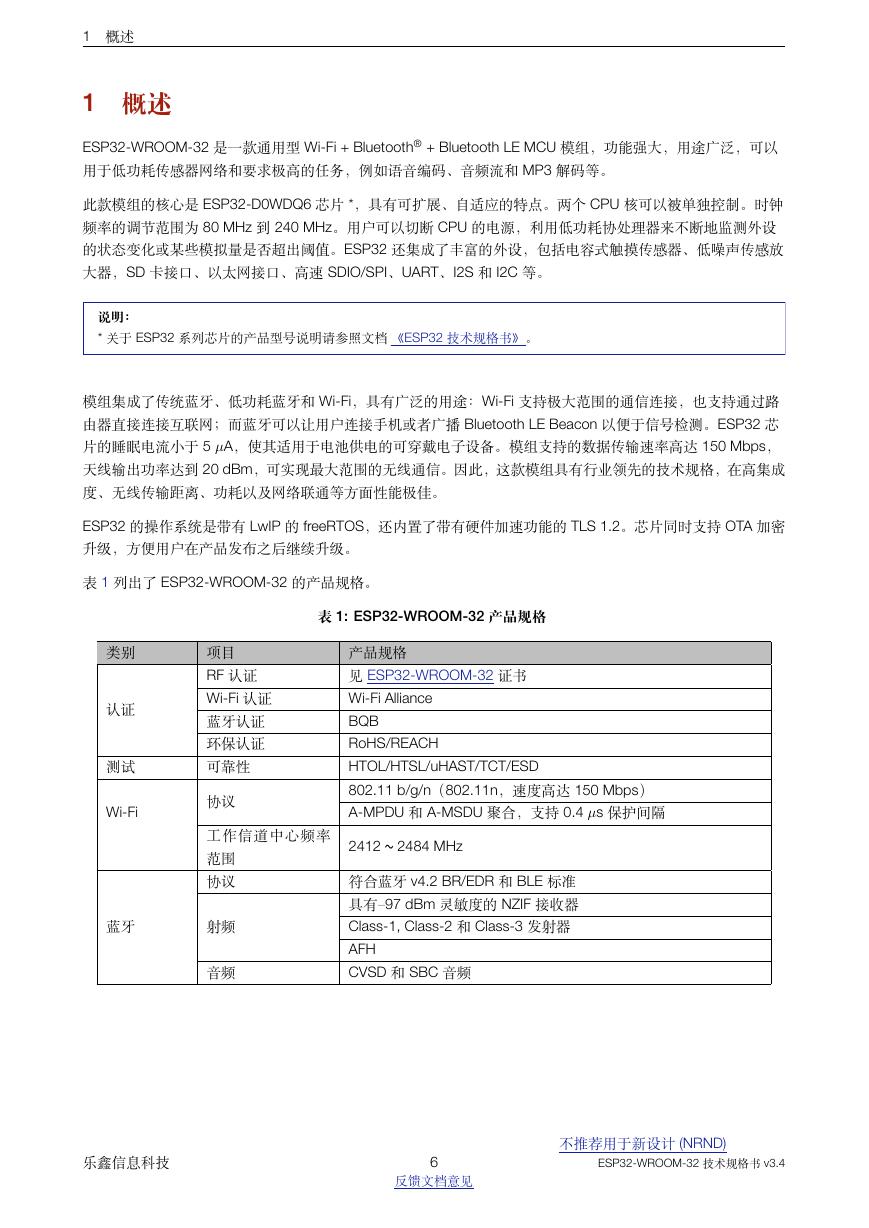

1 概述 1 概述 ESP32-WROOM-32 是一款通用型 Wi-Fi + Bluetooth® + Bluetooth LE MCU 模组，功能强大，用途广泛，可以用于低功耗传感器网络和要求极高的任务，例如语音编码、音频流和 MP3 解码等。此款模组的核心是 ESP32-D0WDQ6 芯片 *，具有可扩展、自适应的特点。两个 CPU 核可以被单独控制。时钟频率的调节范围为 80 MHz 到 240 MHz。用户可以切断 CPU 的电源，利用低功耗协处理器来不断地监测外设的状态变化或某些模拟量是否超出阈值。ESP32 还集成了丰富的外设，包括电容式触摸传感器、低噪声传感放大器，SD 卡接口、以太网接口、高速 SDIO/SPI、UART、I2S 和 I2C 等。说明： * 关于 ESP32 系列芯片的产品型号说明请参照文档《ESP32 技术规格书》。模组集成了传统蓝牙、低功耗蓝牙和 Wi-Fi，具有广泛的用途：Wi-Fi 支持极大范围的通信连接，也支持通过路由器直接连接互联网；而蓝牙可以让用户连接手机或者广播 Bluetooth LE Beacon 以便于信号检测。ESP32 芯片的睡眠电流小于 5 µA，使其适用于电池供电的可穿戴电子设备。模组支持的数据传输速率高达 150 Mbps，天线输出功率达到 20 dBm，可实现最大范围的无线通信。因此，这款模组具有行业领先的技术规格，在高集成度、无线传输距离、功耗以及网络联通等方面性能极佳。 ESP32 的操作系统是带有 LwIP 的 freeRTOS，还内置了带有硬件加速功能的 TLS 1.2。芯片同时支持 OTA 加密升级，方便用户在产品发布之后继续升级。表 1 列出了 ESP32-WROOM-32 的产品规格。表 1: ESP32WROOM32 产品规格类别认证测试 Wi-Fi 蓝牙项目 RF 认证 Wi-Fi 认证蓝牙认证环保认证可靠性协议产品规格见 ESP32-WROOM-32 证书 Wi-Fi Alliance BQB RoHS/REACH HTOL/HTSL/uHAST/TCT/ESD 802.11 b/g/n（802.11n，速度高达 150 Mbps） A-MPDU 和 A-MSDU 聚合，支持 0.4 µs 保护间隔工作信道中心频率范围协议射频音频 2412 ~ 2484 MHz 符合蓝牙 v4.2 BR/EDR 和 BLE 标准具有–97 dBm 灵敏度的 NZIF 接收器 Class-1, Class-2 和 Class-3 发射器 AFH CVSD 和 SBC 音频乐鑫信息科技 6 反馈文档意见不推荐用于新设计 (NRND) ESP32-WROOM-32 技术规格书 v3.4

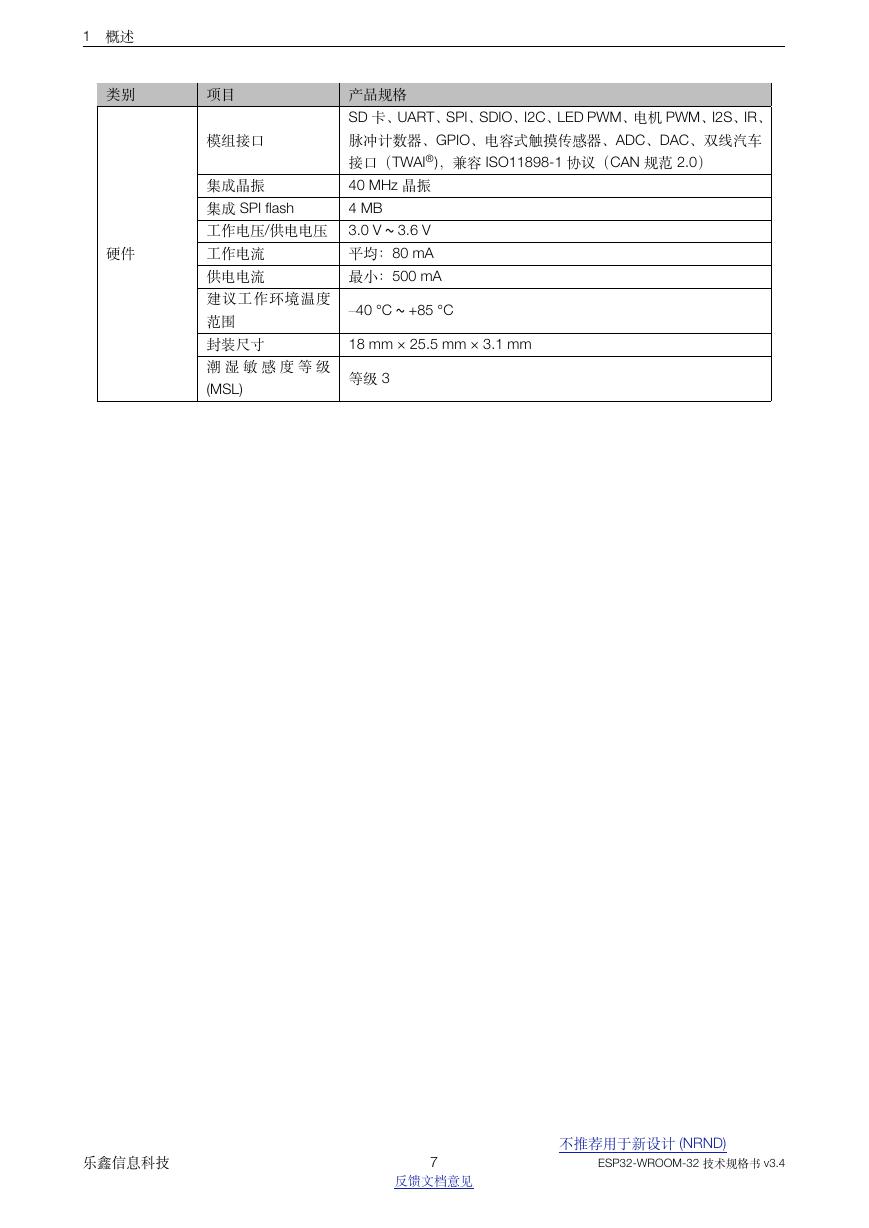

1 概述类别项目模组接口硬件产品规格 SD 卡、UART、SPI、SDIO、I2C、LED PWM、电机 PWM、I2S、IR、脉冲计数器、GPIO、电容式触摸传感器、ADC、DAC、双线汽车接口（TWAI®)，兼容 ISO11898-1 协议（CAN 规范 2.0） 40 MHz 晶振 4 MB 集成晶振集成 SPI flash 工作电压/供电电压 3.0 V ~ 3.6 V 工作电流平均：80 mA 供电电流最小：500 mA 建议工作环境温度范围封装尺寸潮湿敏感度等级 (MSL) 等级 3 –40 °C ~ +85 °C 18 mm × 25.5 mm × 3.1 mm 乐鑫信息科技 7 反馈文档意见不推荐用于新设计 (NRND) ESP32-WROOM-32 技术规格书 v3.4

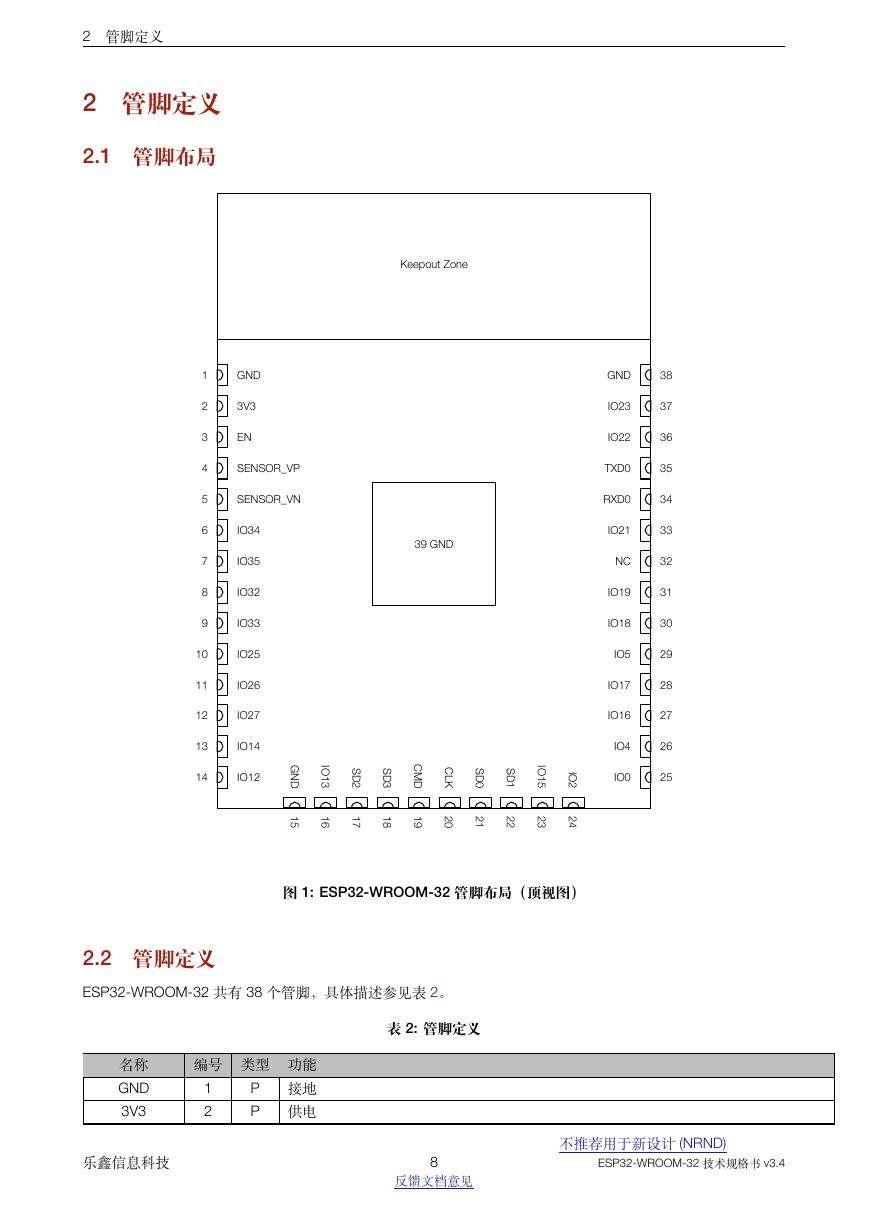

2 管脚定义 2 管脚定义 2.1 管脚布局图 1: ESP32WROOM32 管脚布局（顶视图） 2.2 管脚定义 ESP32-WROOM-32 共有 38 个管脚，具体描述参见表 2。表 2: 管脚定义名称 GND 3V3 编号类型功能 P 接地 P 供电 1 2 乐鑫信息科技 8 反馈文档意见不推荐用于新设计 (NRND) ESP32-WROOM-32 技术规格书 v3.4 Keepout ZoneGNDIO23IO22TXD0RXD0IO21NCIO19IO18IO5IO17IO16IO4IO0383736353433323130292827262524232221201918171615IO2IO15SD1SD0CLKCMDSD3SD2IO13GND1234567891011121314GND3V3ENSENSOR_VPSENSOR_VNIO34IO35IO32IO33IO25IO26IO27IO14IO1239 GND
