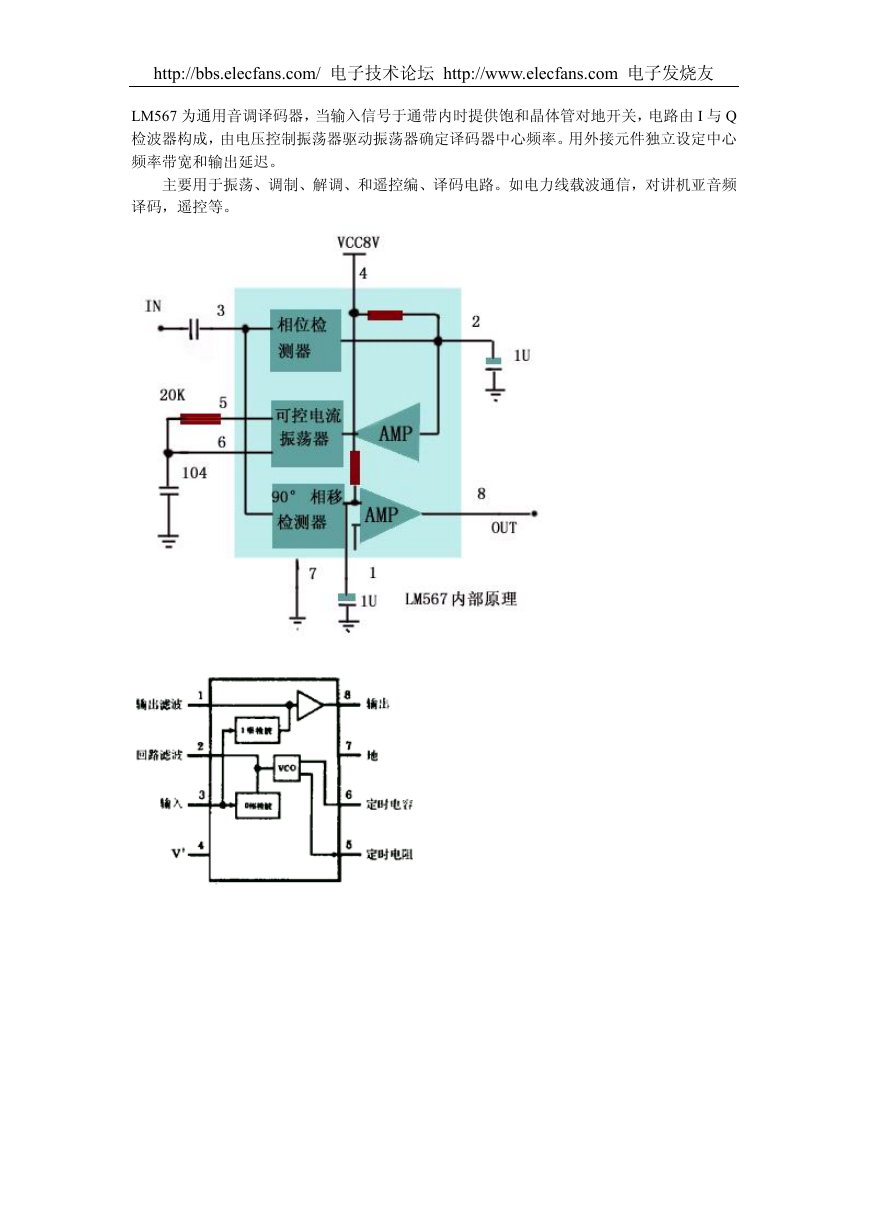

http://bbs.elecfans.com/ 电子技术论坛 http://www.elecfans.com 电子发烧友 LM567 为通用音调译码器，当输入信号于通带内时提供饱和晶体管对地开关，电路由 I 与 Q 检波器构成，由电压控制振荡器驱动振荡器确定译码器中心频率。用外接元件独立设定中心频率带宽和输出延迟。主要用于振荡、调制、解调、和遥控编、译码电路。如电力线载波通信，对讲机亚音频译码，遥控等。

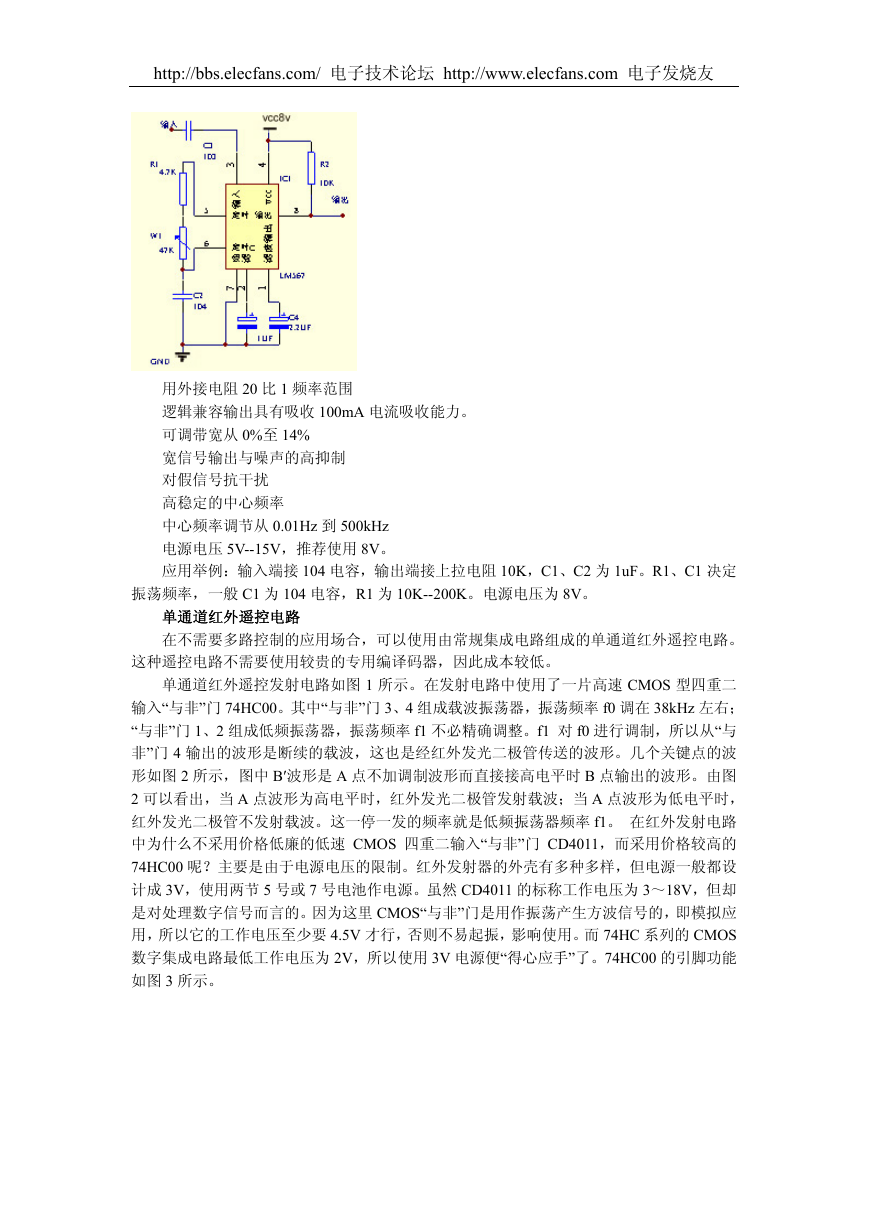

http://bbs.elecfans.com/ 电子技术论坛 http://www.elecfans.com 电子发烧友用外接电阻 20 比 1 频率范围逻辑兼容输出具有吸收 100mA 电流吸收能力。可调带宽从 0%至 14% 宽信号输出与噪声的高抑制对假信号抗干扰高稳定的中心频率中心频率调节从 0.01Hz 到 500kHz 电源电压 5V--15V，推荐使用 8V。应用举例：输入端接 104 电容，输出端接上拉电阻 10K，C1、C2 为 1uF。R1、C1 决定振荡频率，一般 C1 为 104 电容，R1 为 10K--200K。电源电压为 8V。单通道红外遥控电路在不需要多路控制的应用场合，可以使用由常规集成电路组成的单通道红外遥控电路。这种遥控电路不需要使用较贵的专用编译码器，因此成本较低。单通道红外遥控发射电路如图 1 所示。在发射电路中使用了一片高速 CMOS 型四重二输入“与非”门 74HC00。其中“与非”门 3、4 组成载波振荡器，振荡频率 f0 调在 38kHz 左右； “与非”门 1、2 组成低频振荡器，振荡频率 f1 不必精确调整。f1 对 f0 进行调制，所以从“与非”门 4 输出的波形是断续的载波，这也是经红外发光二极管传送的波形。几个关键点的波形如图 2 所示，图中 B′波形是 A 点不加调制波形而直接接高电平时 B 点输出的波形。由图 2 可以看出，当 A 点波形为高电平时，红外发光二极管发射载波；当 A 点波形为低电平时，红外发光二极管不发射载波。这一停一发的频率就是低频振荡器频率 f1。在红外发射电路中为什么不采用价格低廉的低速 CMOS 四重二输入“与非”门 CD4011，而采用价格较高的 74HC00 呢？主要是由于电源电压的限制。红外发射器的外壳有多种多样，但电源一般都设计成 3V，使用两节 5 号或 7 号电池作电源。虽然 CD4011 的标称工作电压为 3～18V，但却是对处理数字信号而言的。因为这里 CMOS“与非”门是用作振荡产生方波信号的，即模拟应用，所以它的工作电压至少要 4.5V 才行，否则不易起振，影响使用。而 74HC 系列的 CMOS 数字集成电路最低工作电压为 2V，所以使用 3V 电源便“得心应手”了。74HC00 的引脚功能如图 3 所示。

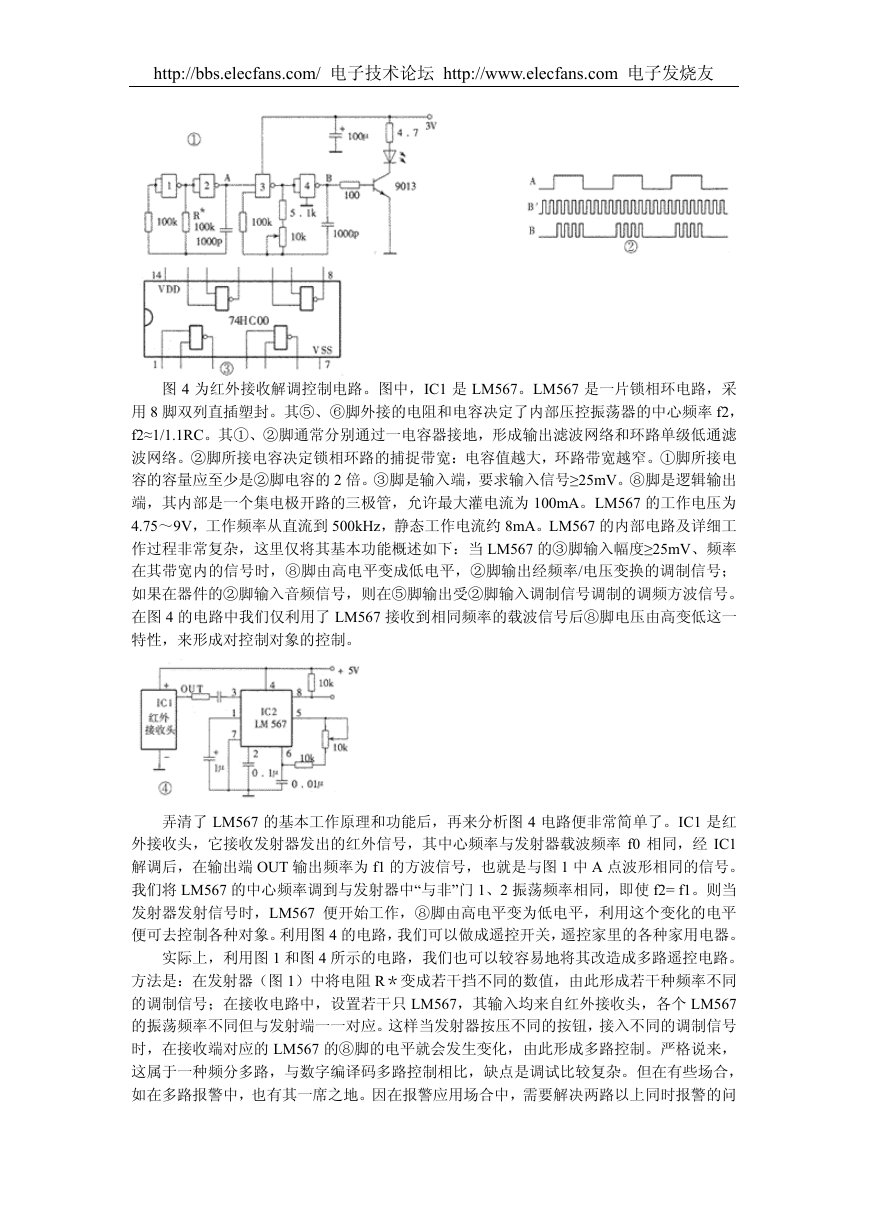

http://bbs.elecfans.com/ 电子技术论坛 http://www.elecfans.com 电子发烧友图 4 为红外接收解调控制电路。图中，IC1 是 LM567。LM567 是一片锁相环电路，采用 8 脚双列直插塑封。其⑤、⑥脚外接的电阻和电容决定了内部压控振荡器的中心频率 f2， f2≈1/1.1RC。其①、②脚通常分别通过一电容器接地，形成输出滤波网络和环路单级低通滤波网络。②脚所接电容决定锁相环路的捕捉带宽：电容值越大，环路带宽越窄。①脚所接电容的容量应至少是②脚电容的 2 倍。③脚是输入端，要求输入信号≥25mV。⑧脚是逻辑输出端，其内部是一个集电极开路的三极管，允许最大灌电流为 100mA。LM567 的工作电压为 4.75～9V，工作频率从直流到 500kHz，静态工作电流约 8mA。LM567 的内部电路及详细工作过程非常复杂，这里仅将其基本功能概述如下：当 LM567 的③脚输入幅度≥25mV、频率在其带宽内的信号时，⑧脚由高电平变成低电平，②脚输出经频率/电压变换的调制信号；如果在器件的②脚输入音频信号，则在⑤脚输出受②脚输入调制信号调制的调频方波信号。在图 4 的电路中我们仅利用了 LM567 接收到相同频率的载波信号后⑧脚电压由高变低这一特性，来形成对控制对象的控制。弄清了 LM567 的基本工作原理和功能后，再来分析图 4 电路便非常简单了。IC1 是红外接收头，它接收发射器发出的红外信号，其中心频率与发射器载波频率 f0 相同，经 IC1 解调后，在输出端 OUT 输出频率为 f1 的方波信号，也就是与图 1 中 A 点波形相同的信号。我们将 LM567 的中心频率调到与发射器中“与非”门 1、2 振荡频率相同，即使 f2= f1。则当发射器发射信号时，LM567 便开始工作，⑧脚由高电平变为低电平，利用这个变化的电平便可去控制各种对象。利用图 4 的电路，我们可以做成遥控开关，遥控家里的各种家用电器。实际上，利用图 1 和图 4 所示的电路，我们也可以较容易地将其改造成多路遥控电路。方法是：在发射器（图 1）中将电阻 R＊变成若干挡不同的数值，由此形成若干种频率不同的调制信号；在接收电路中，设置若干只 LM567，其输入均来自红外接收头，各个 LM567 的振荡频率不同但与发射端一一对应。这样当发射器按压不同的按钮，接入不同的调制信号时，在接收端对应的 LM567 的⑧脚的电平就会发生变化，由此形成多路控制。严格说来，这属于一种频分多路，与数字编译码多路控制相比，缺点是调试比较复杂。但在有些场合，如在多路报警中，也有其一席之地。因在报警应用场合中，需要解决两路以上同时报警的问

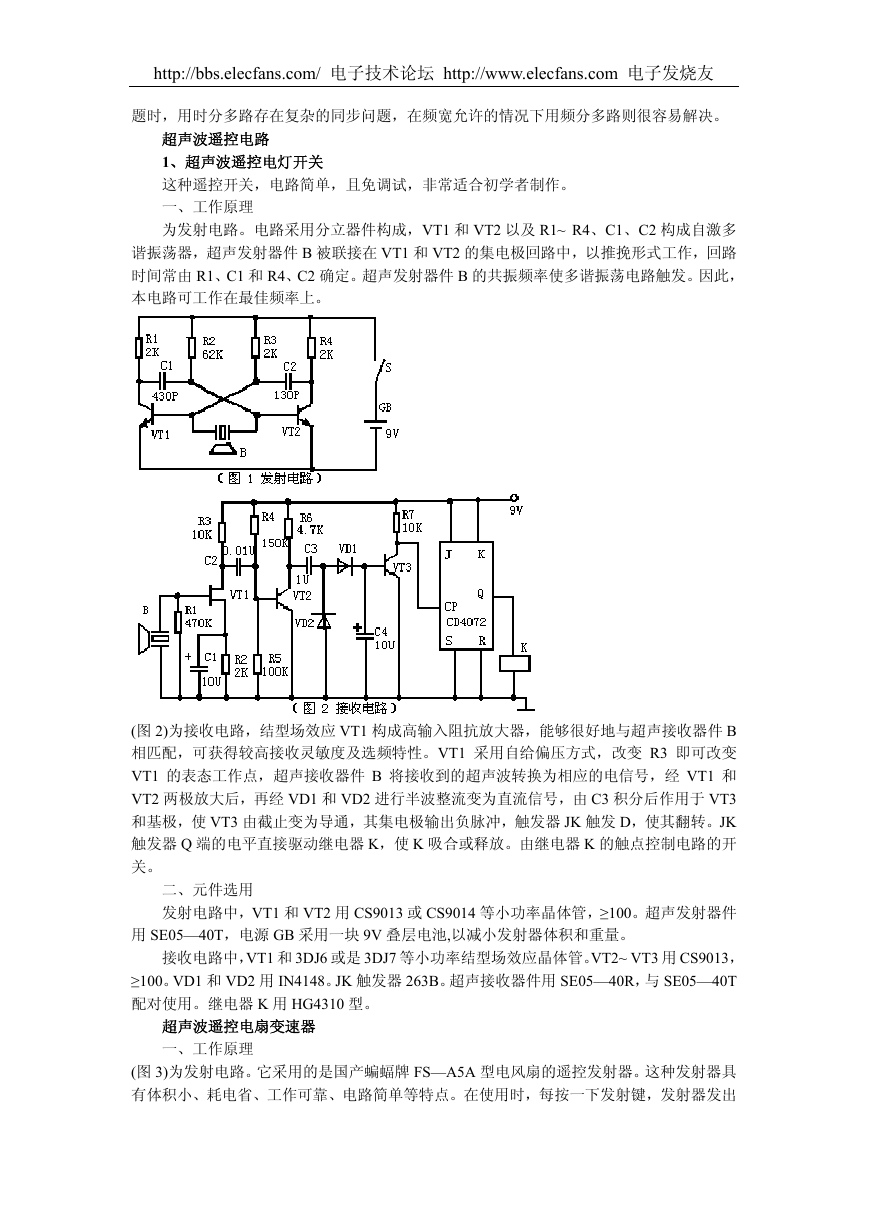

http://bbs.elecfans.com/ 电子技术论坛 http://www.elecfans.com 电子发烧友题时，用时分多路存在复杂的同步问题，在频宽允许的情况下用频分多路则很容易解决。超声波遥控电路 1、超声波遥控电灯开关这种遥控开关，电路简单，且免调试，非常适合初学者制作。一、工作原理为发射电路。电路采用分立器件构成，VT1 和 VT2 以及 R1~ R4、C1、C2 构成自激多谐振荡器，超声发射器件 B 被联接在 VT1 和 VT2 的集电极回路中，以推挽形式工作，回路时间常由 R1、C1 和 R4、C2 确定。超声发射器件 B 的共振频率使多谐振荡电路触发。因此，本电路可工作在最佳频率上。 (图 2)为接收电路，结型场效应 VT1 构成高输入阻抗放大器，能够很好地与超声接收器件 B 相匹配，可获得较高接收灵敏度及选频特性。VT1 采用自给偏压方式，改变 R3 即可改变 VT1 的表态工作点，超声接收器件 B 将接收到的超声波转换为相应的电信号，经 VT1 和 VT2 两极放大后，再经 VD1 和 VD2 进行半波整流变为直流信号，由 C3 积分后作用于 VT3 和基极，使 VT3 由截止变为导通，其集电极输出负脉冲，触发器 JK 触发 D，使其翻转。JK 触发器 Q 端的电平直接驱动继电器 K，使 K 吸合或释放。由继电器 K 的触点控制电路的开关。二、元件选用发射电路中，VT1 和 VT2 用 CS9013 或 CS9014 等小功率晶体管，≥100。超声发射器件用 SE05—40T，电源 GB 采用一块 9V 叠层电池,以减小发射器体积和重量。接收电路中，VT1 和 3DJ6 或是 3DJ7 等小功率结型场效应晶体管。VT2~ VT3 用 CS9013， ≥100。VD1 和 VD2 用 IN4148。JK 触发器 263B。超声接收器件用 SE05—40R，与 SE05—40T 配对使用。继电器 K 用 HG4310 型。超声波遥控电扇变速器一、工作原理 (图 3)为发射电路。它采用的是国产蝙蝠牌 FS—A5A 型电风扇的遥控发射器。这种发射器具有体积小、耗电省、工作可靠、电路简单等特点。在使用时，每按一下发射键，发射器发出

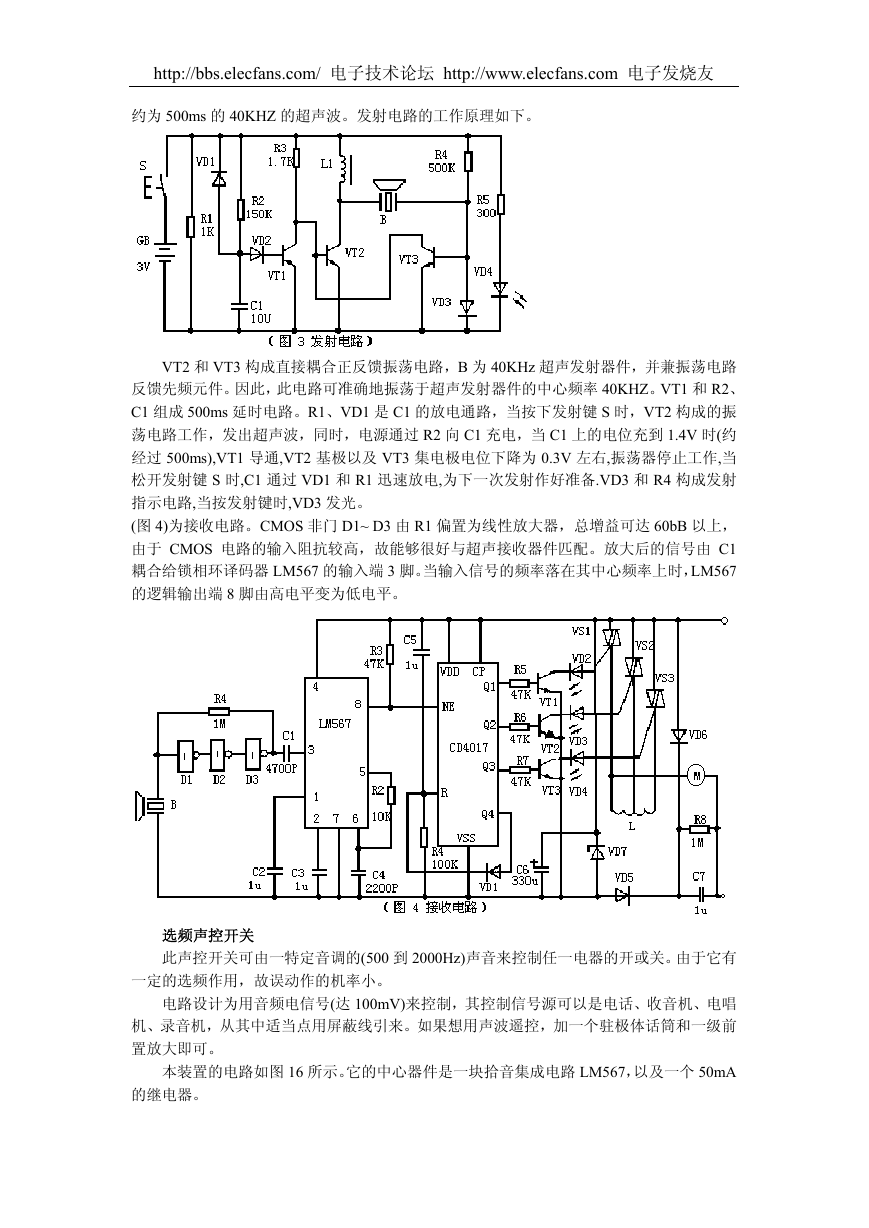

http://bbs.elecfans.com/ 电子技术论坛 http://www.elecfans.com 电子发烧友约为 500ms 的 40KHZ 的超声波。发射电路的工作原理如下。 VT2 和 VT3 构成直接耦合正反馈振荡电路，B 为 40KHz 超声发射器件，并兼振荡电路反馈先频元件。因此，此电路可准确地振荡于超声发射器件的中心频率 40KHZ。VT1 和 R2、 C1 组成 500ms 延时电路。R1、VD1 是 C1 的放电通路，当按下发射键 S 时，VT2 构成的振荡电路工作，发出超声波，同时，电源通过 R2 向 C1 充电，当 C1 上的电位充到 1.4V 时(约经过 500ms),VT1 导通,VT2 基极以及 VT3 集电极电位下降为 0.3V 左右,振荡器停止工作,当松开发射键 S 时,C1 通过 VD1 和 R1 迅速放电,为下一次发射作好准备.VD3 和 R4 构成发射指示电路,当按发射键时,VD3 发光。 (图 4)为接收电路。CMOS 非门 D1~ D3 由 R1 偏置为线性放大器，总增益可达 60bB 以上，由于 CMOS 电路的输入阻抗较高，故能够很好与超声接收器件匹配。放大后的信号由 C1 耦合给锁相环译码器 LM567 的输入端 3 脚。当输入信号的频率落在其中心频率上时，LM567 的逻辑输出端 8 脚由高电平变为低电平。选频声控开关此声控开关可由一特定音调的(500 到 2000Hz)声音来控制任一电器的开或关。由于它有一定的选频作用，故误动作的机率小。电路设计为用音频电信号(达 100mV)来控制，其控制信号源可以是电话、收音机、电唱机、录音机，从其中适当点用屏蔽线引来。如果想用声波遥控，加一个驻极体话筒和一级前置放大即可。本装置的电路如图 16 所示。它的中心器件是一块拾音集成电路 LM567，以及一个 50mA 的继电器。

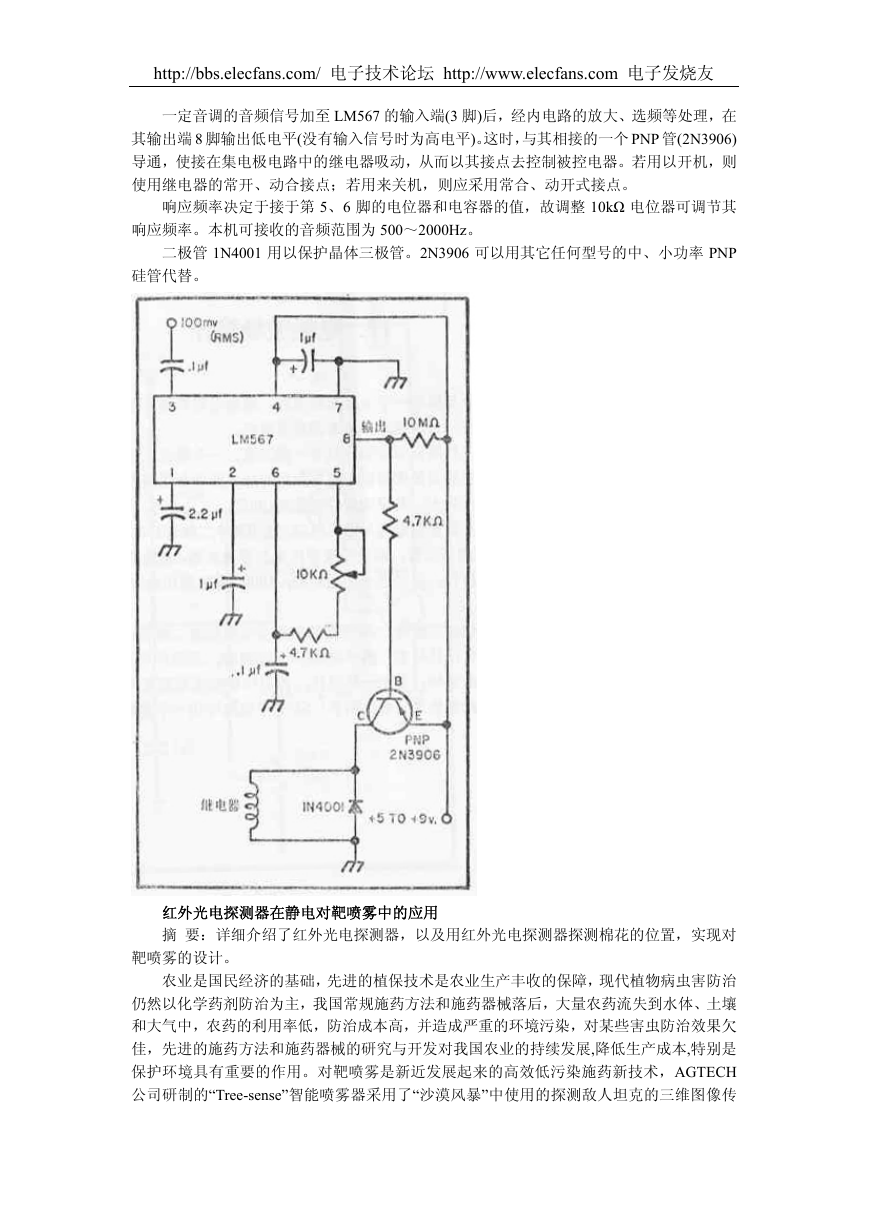

http://bbs.elecfans.com/ 电子技术论坛 http://www.elecfans.com 电子发烧友一定音调的音频信号加至 LM567 的输入端(3 脚)后，经内电路的放大、选频等处理，在其输出端 8 脚输出低电平(没有输入信号时为高电平)。这时，与其相接的一个 PNP 管(2N3906) 导通，使接在集电极电路中的继电器吸动，从而以其接点去控制被控电器。若用以开机，则使用继电器的常开、动合接点；若用来关机，则应采用常合、动开式接点。响应频率决定于接于第 5、6 脚的电位器和电容器的值，故调整 10kΩ 电位器可调节其响应频率。本机可接收的音频范围为 500～2000Hz。二极管 1N4001 用以保护晶体三极管。2N3906 可以用其它任何型号的中、小功率 PNP 硅管代替。红外光电探测器在静电对靶喷雾中的应用摘要：详细介绍了红外光电探测器，以及用红外光电探测器探测棉花的位置，实现对靶喷雾的设计。农业是国民经济的基础，先进的植保技术是农业生产丰收的保障，现代植物病虫害防治仍然以化学药剂防治为主，我国常规施药方法和施药器械落后，大量农药流失到水体、土壤和大气中，农药的利用率低，防治成本高，并造成严重的环境污染，对某些害虫防治效果欠佳，先进的施药方法和施药器械的研究与开发对我国农业的持续发展,降低生产成本,特别是保护环境具有重要的作用。对靶喷雾是新近发展起来的高效低污染施药新技术，AGTECH 公司研制的“Tree-sense”智能喷雾器采用了“沙漠风暴”中使用的探测敌人坦克的三维图像传

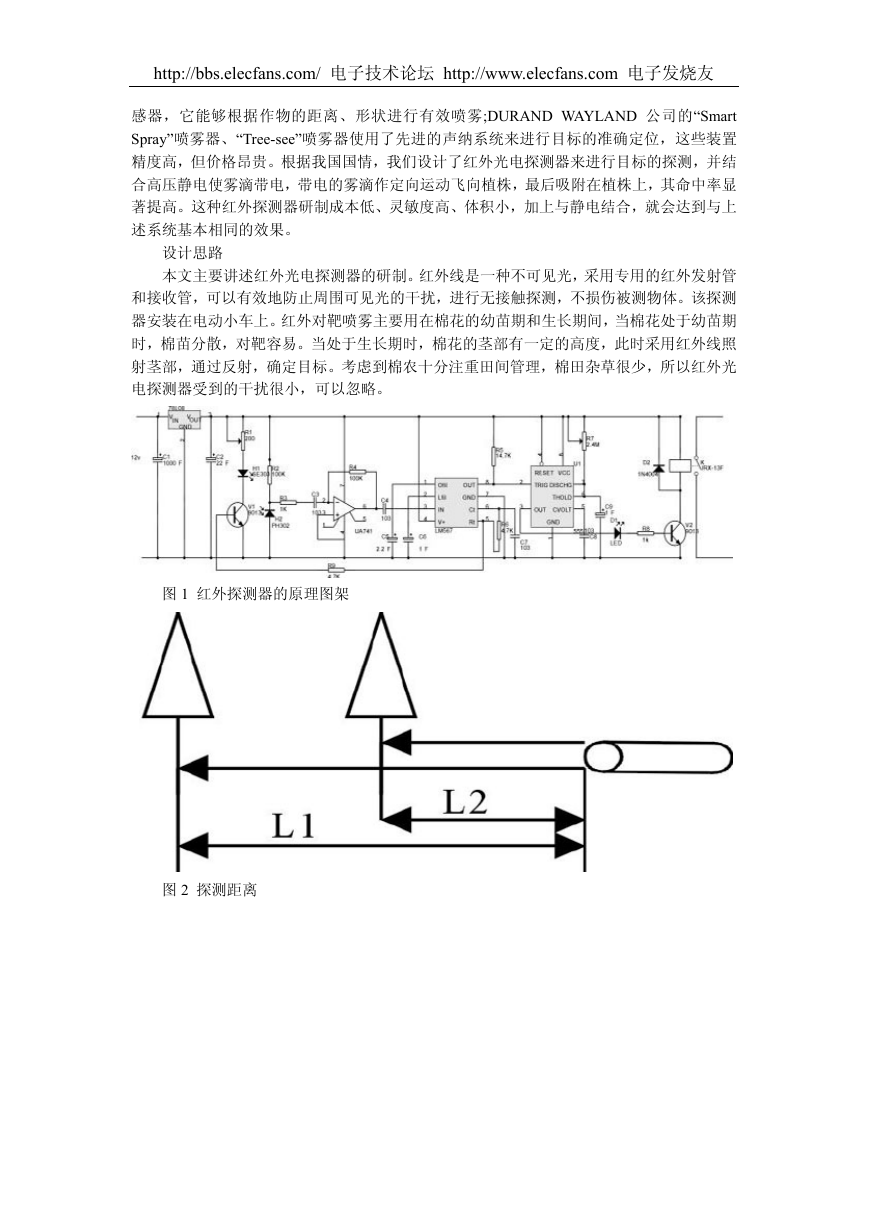

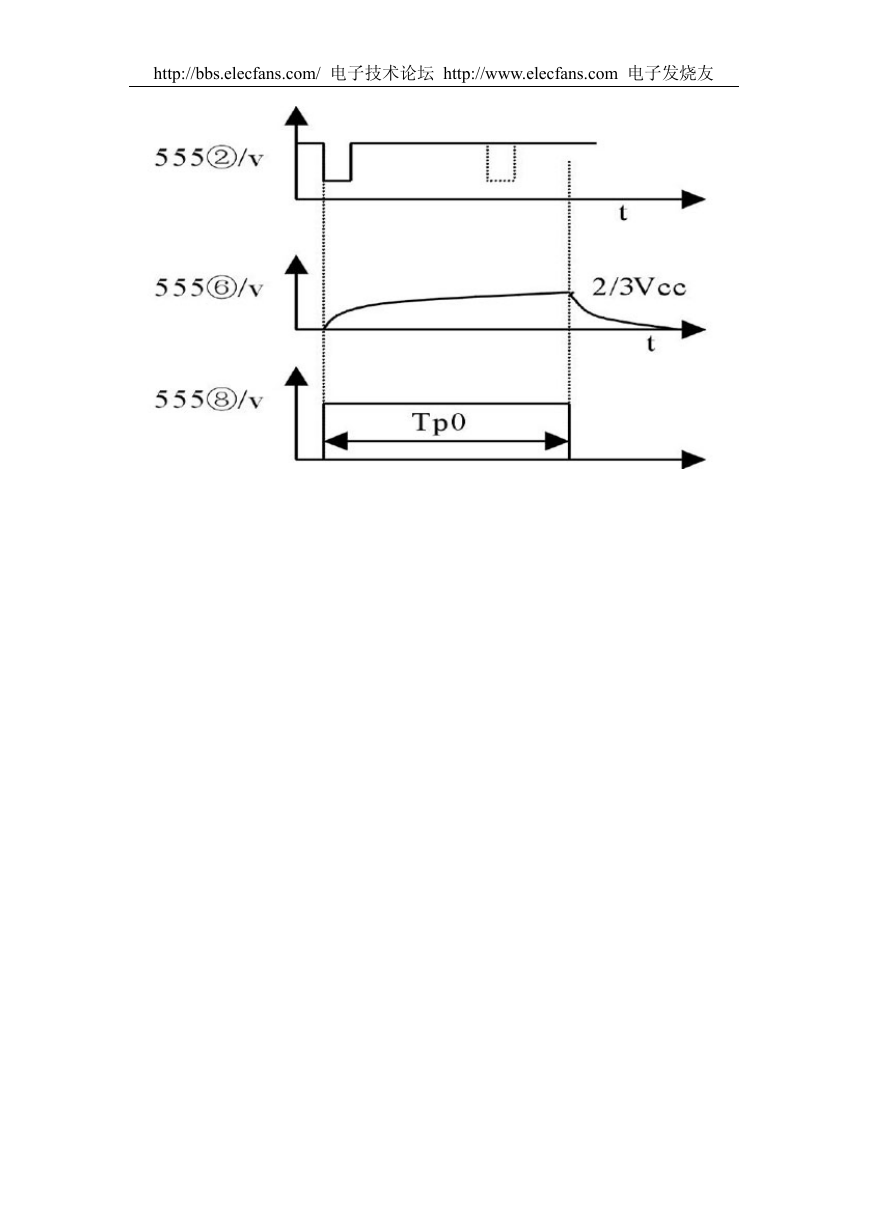

http://bbs.elecfans.com/ 电子技术论坛 http://www.elecfans.com 电子发烧友感器，它能够根据作物的距离、形状进行有效喷雾;DURAND WAYLAND 公司的“Smart Spray”喷雾器、“Tree-see”喷雾器使用了先进的声纳系统来进行目标的准确定位，这些装置精度高，但价格昂贵。根据我国国情，我们设计了红外光电探测器来进行目标的探测，并结合高压静电使雾滴带电，带电的雾滴作定向运动飞向植株，最后吸附在植株上，其命中率显著提高。这种红外探测器研制成本低、灵敏度高、体积小，加上与静电结合，就会达到与上述系统基本相同的效果。设计思路本文主要讲述红外光电探测器的研制。红外线是一种不可见光，采用专用的红外发射管和接收管，可以有效地防止周围可见光的干扰，进行无接触探测，不损伤被测物体。该探测器安装在电动小车上。红外对靶喷雾主要用在棉花的幼苗期和生长期间，当棉花处于幼苗期时，棉苗分散，对靶容易。当处于生长期时，棉花的茎部有一定的高度，此时采用红外线照射茎部，通过反射，确定目标。考虑到棉农十分注重田间管理，棉田杂草很少，所以红外光电探测器受到的干扰很小，可以忽略。图 1 红外探测器的原理图架图 2 探测距离
