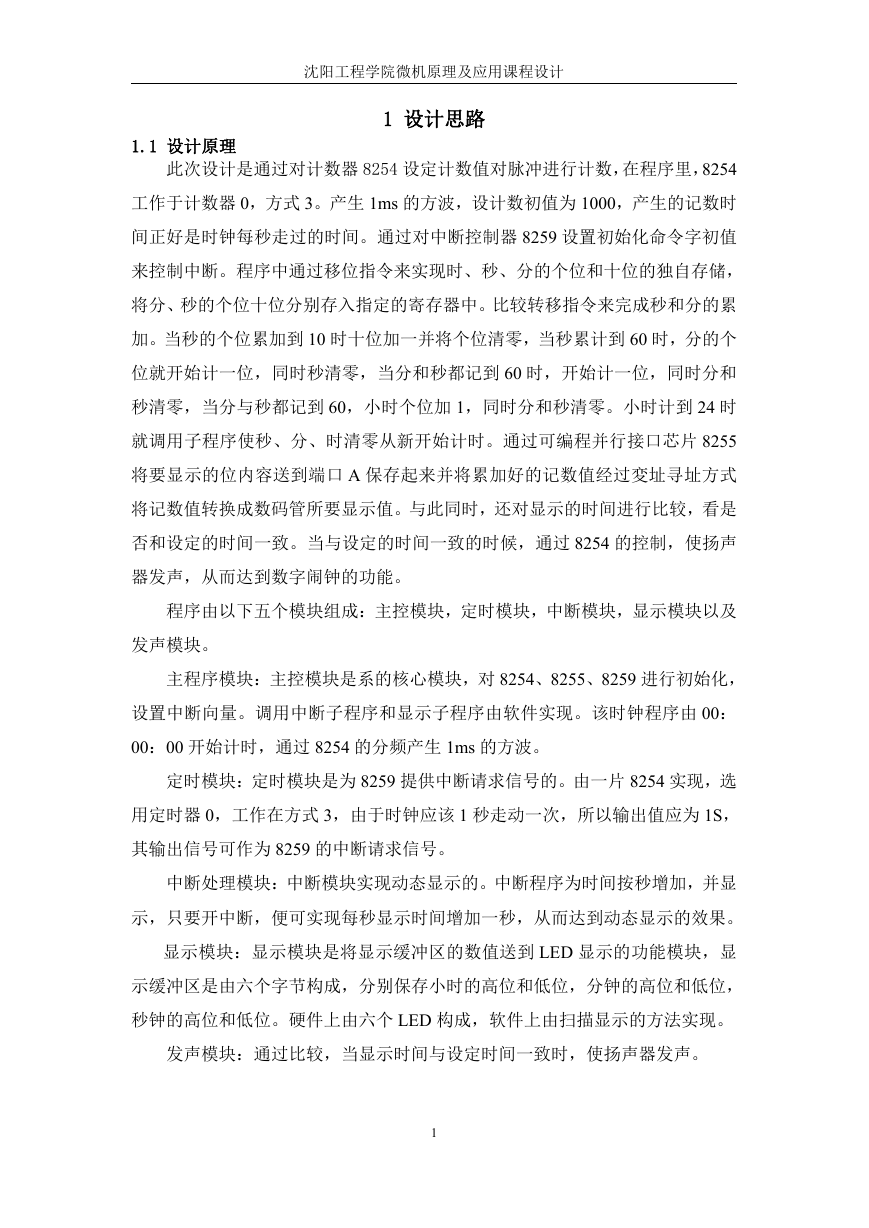

沈阳工程学院微机原理及应用课程设计 1 设计思路 1.1 设计原理此次设计是通过对计数器 8254 设定计数值对脉冲进行计数，在程序里，8254 工作于计数器 0，方式 3。产生 1ms 的方波，设计数初值为 1000，产生的记数时间正好是时钟每秒走过的时间。通过对中断控制器 8259 设置初始化命令字初值来控制中断。程序中通过移位指令来实现时、秒、分的个位和十位的独自存储，将分、秒的个位十位分别存入指定的寄存器中。比较转移指令来完成秒和分的累加。当秒的个位累加到 10 时十位加一并将个位清零，当秒累计到 60 时，分的个位就开始计一位，同时秒清零，当分和秒都记到 60 时，开始计一位，同时分和秒清零，当分与秒都记到 60，小时个位加 1，同时分和秒清零。小时计到 24 时就调用子程序使秒、分、时清零从新开始计时。通过可编程并行接口芯片 8255 将要显示的位内容送到端口 A 保存起来并将累加好的记数值经过変址寻址方式将记数值转换成数码管所要显示值。与此同时，还对显示的时间进行比较，看是否和设定的时间一致。当与设定的时间一致的时候，通过 8254 的控制，使扬声器发声，从而达到数字闹钟的功能。程序由以下五个模块组成：主控模块，定时模块，中断模块，显示模块以及发声模块。主程序模块：主控模块是系的核心模块，对 8254、8255、8259 进行初始化，设置中断向量。调用中断子程序和显示子程序由软件实现。该时钟程序由 00： 00：00 开始计时，通过 8254 的分频产生 1ms 的方波。定时模块：定时模块是为 8259 提供中断请求信号的。由一片 8254 实现，选用定时器 0，工作在方式 3，由于时钟应该 1 秒走动一次，所以输出值应为 1S，其输出信号可作为 8259 的中断请求信号。中断处理模块：中断模块实现动态显示的。中断程序为时间按秒增加，并显示，只要开中断，便可实现每秒显示时间增加一秒，从而达到动态显示的效果。显示模块：显示模块是将显示缓冲区的数值送到 LED 显示的功能模块，显示缓冲区是由六个字节构成，分别保存小时的高位和低位，分钟的高位和低位，秒钟的高位和低位。硬件上由六个 LED 构成，软件上由扫描显示的方法实现。发声模块：通过比较，当显示时间与设定时间一致时，使扬声器发声。 1

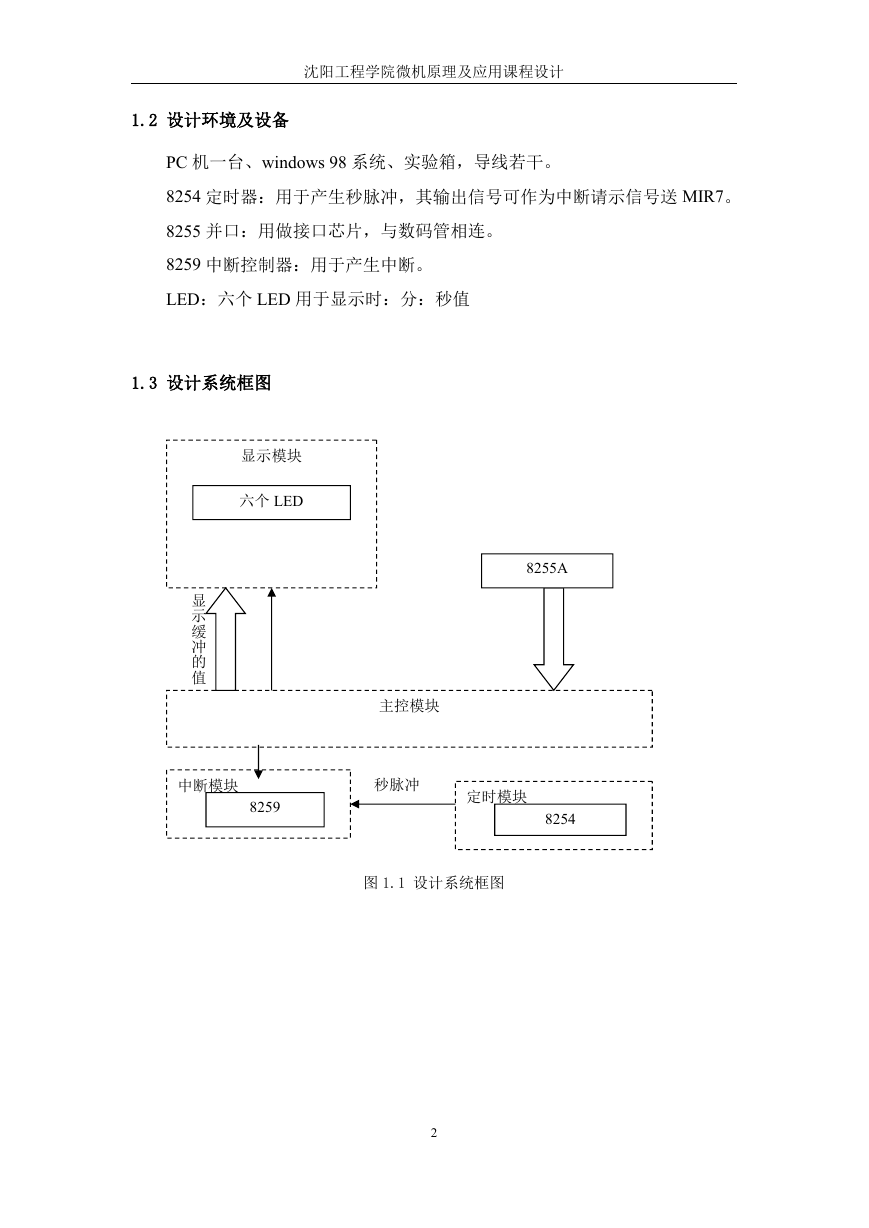

沈阳工程学院微机原理及应用课程设计 1.2 设计环境及设备 PC 机一台、windows 98 系统、实验箱，导线若干。 8254 定时器：用于产生秒脉冲，其输出信号可作为中断请示信号送 MIR7。 8255 并口：用做接口芯片，与数码管相连。 8259 中断控制器：用于产生中断。 LED：六个 LED 用于显示时：分：秒值 1.3 设计系统框图显示模块六个 LED 显示缓冲的值 8255A 主控模块中断模块秒脉冲 8259 定时模块 8254 图 1.1 设计系统框图 2

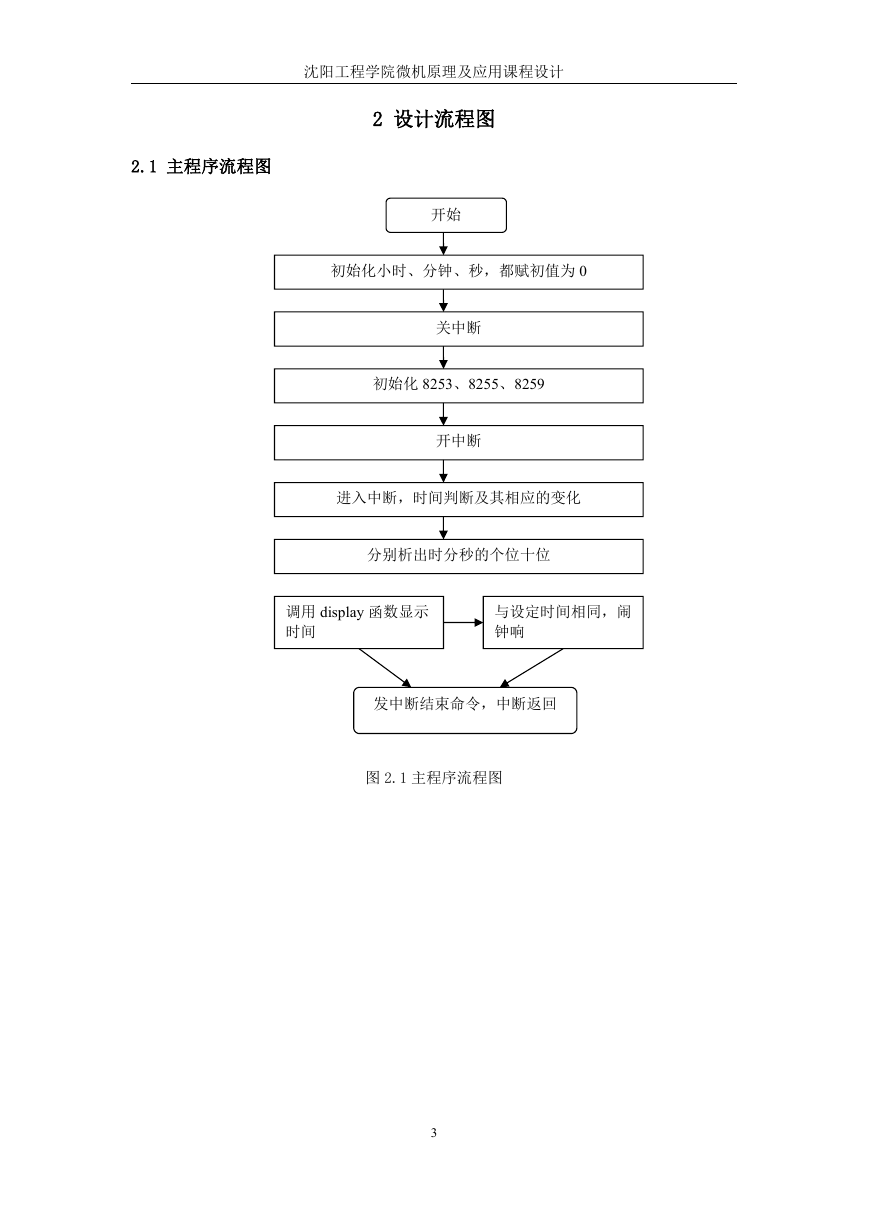

沈阳工程学院微机原理及应用课程设计 2 设计流程图 2.1 主程序流程图开始初始化小时、分钟、秒，都赋初值为 0 关中断初始化 8253、8255、8259 开中断进入中断，时间判断及其相应的变化分别析出时分秒的个位十位调用 display 函数显示时间与设定时间相同，闹钟响发中断结束命令，中断返回图 2.1 主程序流程图 3

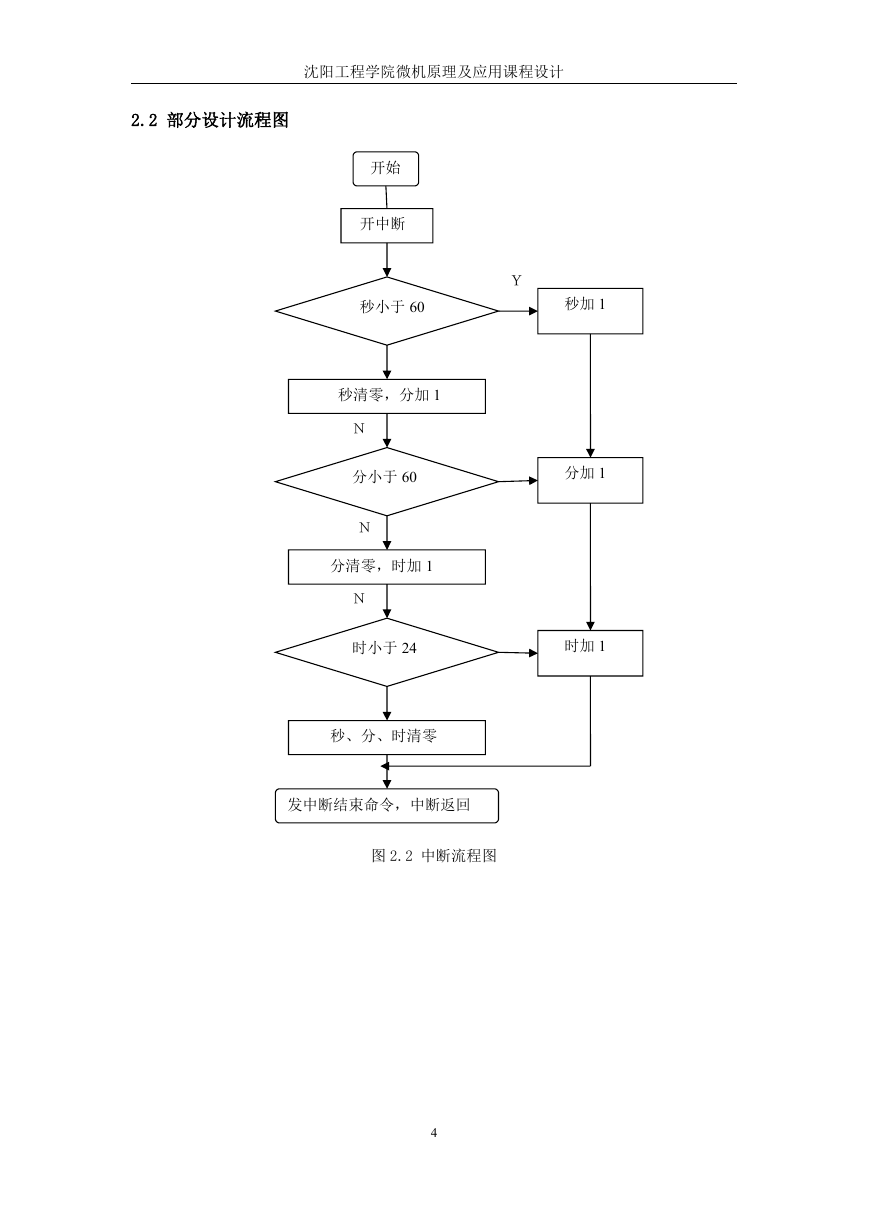

沈阳工程学院微机原理及应用课程设计 2.2 部分设计流程图开始开中断Ｎ秒小于 60 Ｙ秒加 1 分加 1 时加 1 秒清零，分加 1 Ｎ分小于 60 Ｎ分清零，时加 1 Ｎ时小于 24 秒、分、时清零发中断结束命令，中断返回图 2.2 中断流程图 4

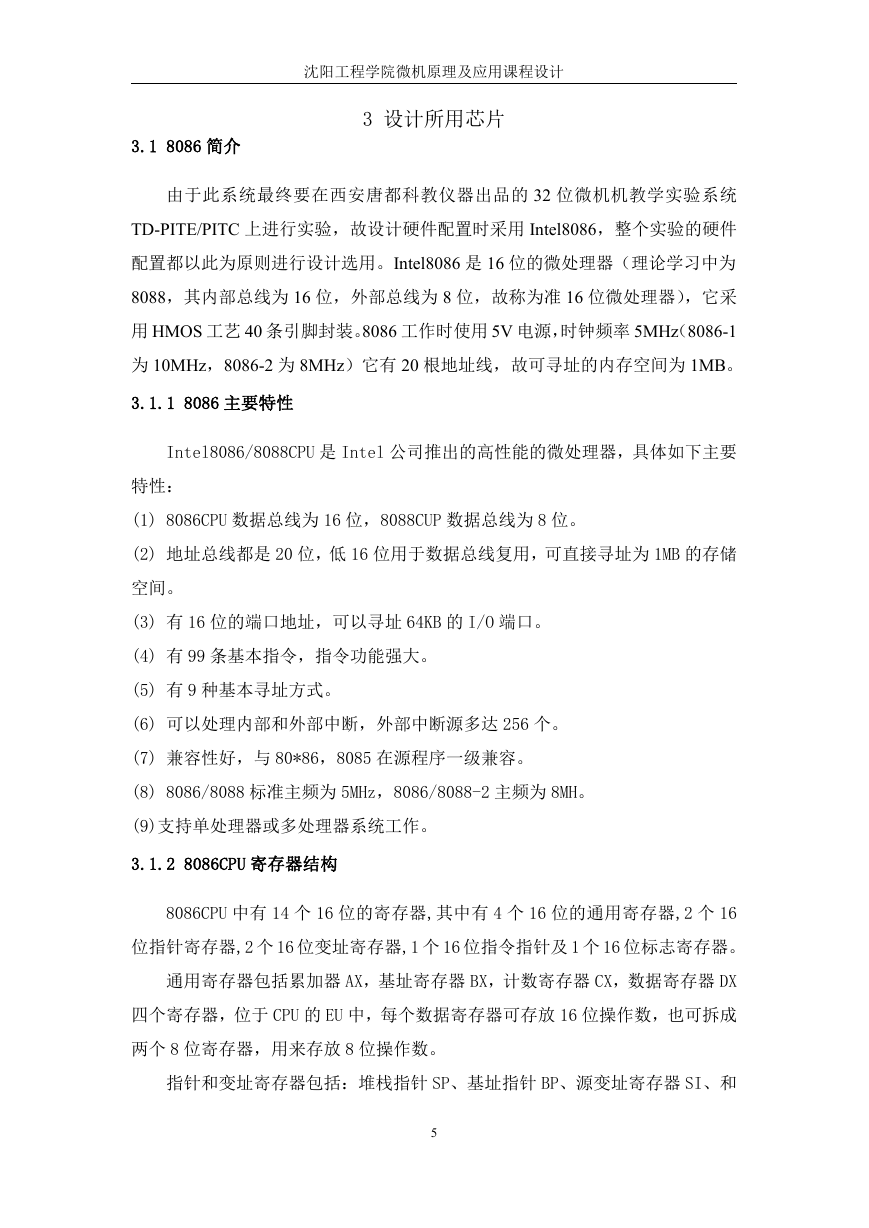

沈阳工程学院微机原理及应用课程设计 3 设计所用芯片 3.1 8086 简介由于此系统最终要在西安唐都科教仪器出品的 32 位微机机教学实验系统 TD-PITE/PITC 上进行实验，故设计硬件配置时采用 Intel8086，整个实验的硬件配置都以此为原则进行设计选用。Intel8086 是 16 位的微处理器（理论学习中为 8088，其内部总线为 16 位，外部总线为 8 位，故称为准 16 位微处理器），它采用 HMOS 工艺 40 条引脚封装。8086 工作时使用 5V 电源，时钟频率 5MHz（8086-1 为 10MHz，8086-2 为 8MHz）它有 20 根地址线，故可寻址的内存空间为 1MB。 3.1.1 8086 主要特性 Intel8086/8088CPU 是 Intel 公司推出的高性能的微处理器，具体如下主要特性： (1) 8086CPU 数据总线为 16 位，8088CUP 数据总线为 8 位。 (2) 地址总线都是 20 位，低 16 位用于数据总线复用，可直接寻址为 1MB 的存储空间。 (3) 有 16 位的端口地址，可以寻址 64KB 的 I/O 端口。 (4) 有 99 条基本指令，指令功能强大。 (5) 有 9 种基本寻址方式。 (6) 可以处理内部和外部中断，外部中断源多达 256 个。 (7) 兼容性好，与 80*86，8085 在源程序一级兼容。 (8) 8086/8088 标准主频为 5MHz，8086/8088-2 主频为 8MH。 (9)支持单处理器或多处理器系统工作。 3.1.2 8086CPU 寄存器结构 8086CPU 中有 14 个 16 位的寄存器,其中有 4 个 16 位的通用寄存器,2 个 16 位指针寄存器,2 个 16 位变址寄存器,1 个 16 位指令指针及 1 个 16 位标志寄存器。通用寄存器包括累加器 AX，基址寄存器 BX，计数寄存器 CX，数据寄存器 DX 四个寄存器，位于 CPU 的 EU 中，每个数据寄存器可存放 16 位操作数，也可拆成两个 8 位寄存器，用来存放 8 位操作数。指针和变址寄存器包括：堆栈指针 SP、基址指针 BP、源变址寄存器 SI、和 5

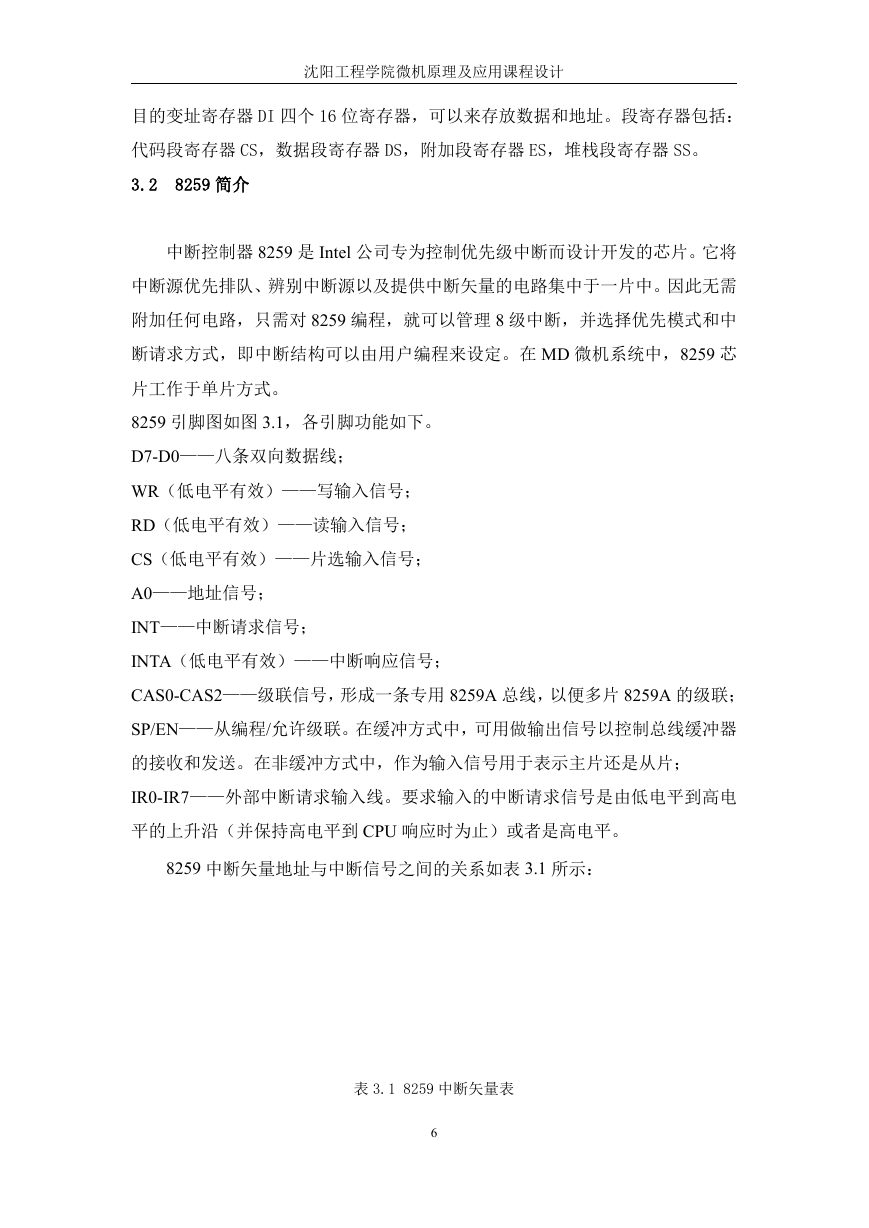

沈阳工程学院微机原理及应用课程设计目的变址寄存器 DI 四个 16 位寄存器，可以来存放数据和地址。段寄存器包括：代码段寄存器 CS，数据段寄存器 DS，附加段寄存器 ES，堆栈段寄存器 SS。 3.2 8259 简介中断控制器 8259 是 Intel 公司专为控制优先级中断而设计开发的芯片。它将中断源优先排队、辨别中断源以及提供中断矢量的电路集中于一片中。因此无需附加任何电路，只需对 8259 编程，就可以管理 8 级中断，并选择优先模式和中断请求方式，即中断结构可以由用户编程来设定。在 MD 微机系统中，8259 芯片工作于单片方式。 8259 引脚图如图 3.1，各引脚功能如下。 D7-D0——八条双向数据线； WR（低电平有效）——写输入信号； RD（低电平有效）——读输入信号； CS（低电平有效）——片选输入信号； A0——地址信号； INT——中断请求信号； INTA（低电平有效）——中断响应信号； CAS0-CAS2——级联信号，形成一条专用 8259A 总线，以便多片 8259A 的级联； SP/EN——从编程/允许级联。在缓冲方式中，可用做输出信号以控制总线缓冲器的接收和发送。在非缓冲方式中，作为输入信号用于表示主片还是从片； IR0-IR7——外部中断请求输入线。要求输入的中断请求信号是由低电平到高电平的上升沿（并保持高电平到 CPU 响应时为止）或者是高电平。 8259 中断矢量地址与中断信号之间的关系如表 3.1 所示：表 3.1 8259 中断矢量表 6

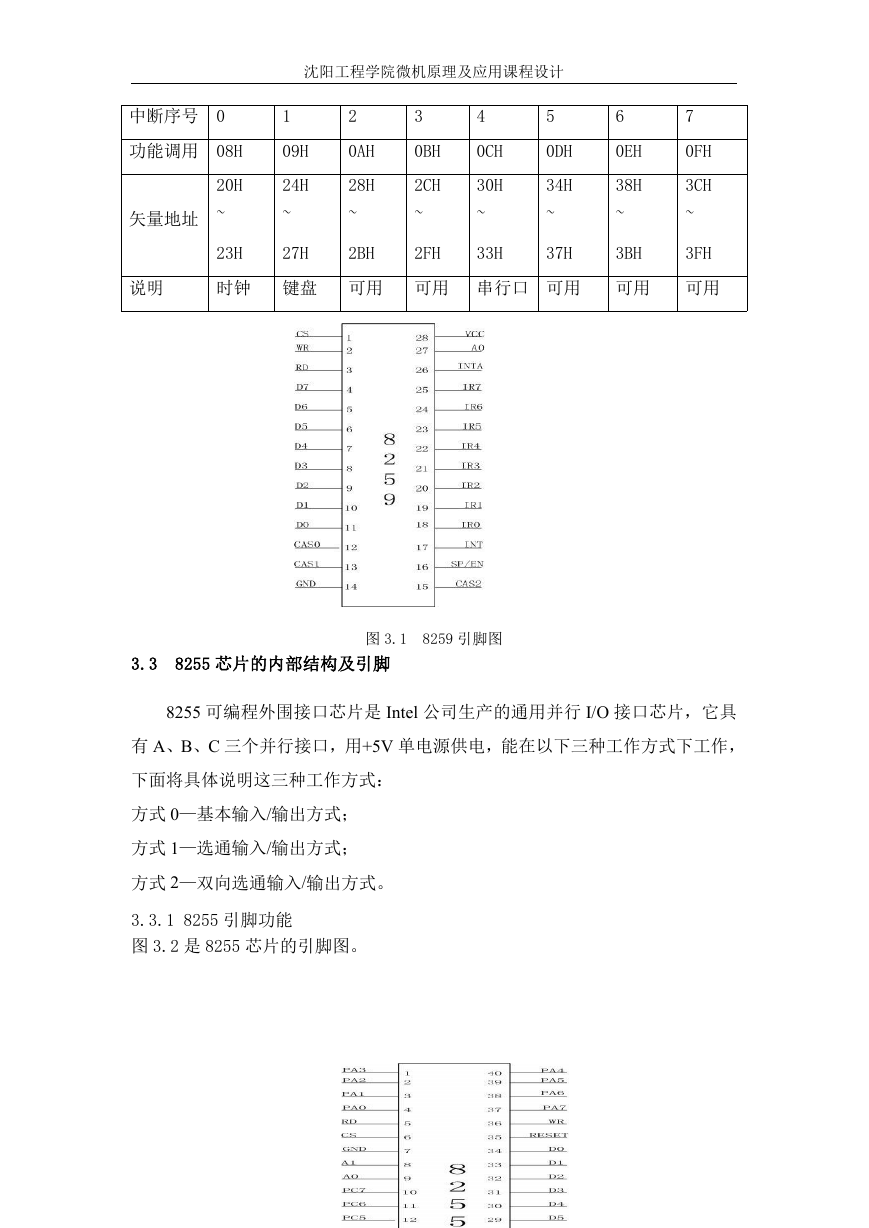

沈阳工程学院微机原理及应用课程设计中断序号 0 功能调用 08H 20H 矢量地址 ~ 1 09H 24H ~ 2 0AH 28H ~ 3 0BH 2CH ~ 4 0CH 30H ~ 23H 27H 2BH 2FH 33H 5 0DH 34H ~ 37H 6 0EH 38H ~ 3BH 7 0FH 3CH ~ 3FH 说明时钟键盘可用可用串行口可用可用可用 3.3 8255 芯片的内部结构及引脚图 3.1 8259 引脚图 8255 可编程外围接口芯片是 Intel 公司生产的通用并行 I/O 接口芯片，它具有 A、B、C 三个并行接口，用+5V 单电源供电，能在以下三种工作方式下工作，下面将具体说明这三种工作方式：方式 0—基本输入/输出方式；方式 1—选通输入/输出方式；方式 2—双向选通输入/输出方式。 3.3.1 8255 引脚功能图 3.2 是 8255 芯片的引脚图。 7

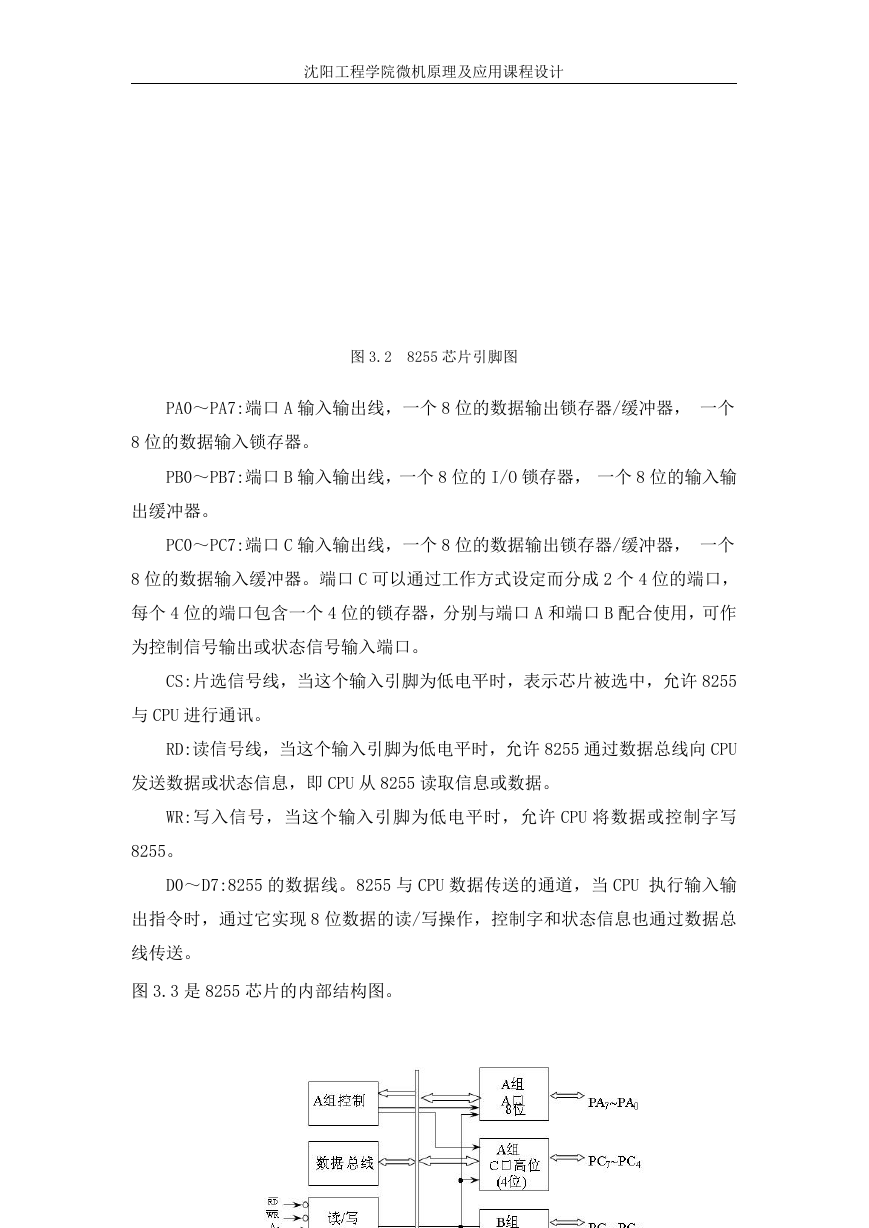

沈阳工程学院微机原理及应用课程设计图 3.2 8255 芯片引脚图 PA0～PA7:端口 A 输入输出线，一个 8 位的数据输出锁存器/缓冲器，一个 8 位的数据输入锁存器。 PB0～PB7:端口 B 输入输出线，一个 8 位的 I/O 锁存器，一个 8 位的输入输出缓冲器。 PC0～PC7:端口 C 输入输出线，一个 8 位的数据输出锁存器/缓冲器，一个 8 位的数据输入缓冲器。端口 C 可以通过工作方式设定而分成 2 个 4 位的端口，每个 4 位的端口包含一个 4 位的锁存器，分别与端口 A 和端口 B 配合使用，可作为控制信号输出或状态信号输入端口。 CS:片选信号线，当这个输入引脚为低电平时，表示芯片被选中，允许 8255 与 CPU 进行通讯。 RD:读信号线，当这个输入引脚为低电平时，允许 8255 通过数据总线向 CPU 发送数据或状态信息，即 CPU 从 8255 读取信息或数据。 WR:写入信号，当这个输入引脚为低电平时，允许 CPU 将数据或控制字写 8255。 D0～D7:8255 的数据线。8255 与 CPU 数据传送的通道，当 CPU 执行输入输出指令时，通过它实现 8 位数据的读/写操作，控制字和状态信息也通过数据总线传送。图 3.3 是 8255 芯片的内部结构图。 8
