LMD的方法改进.docx

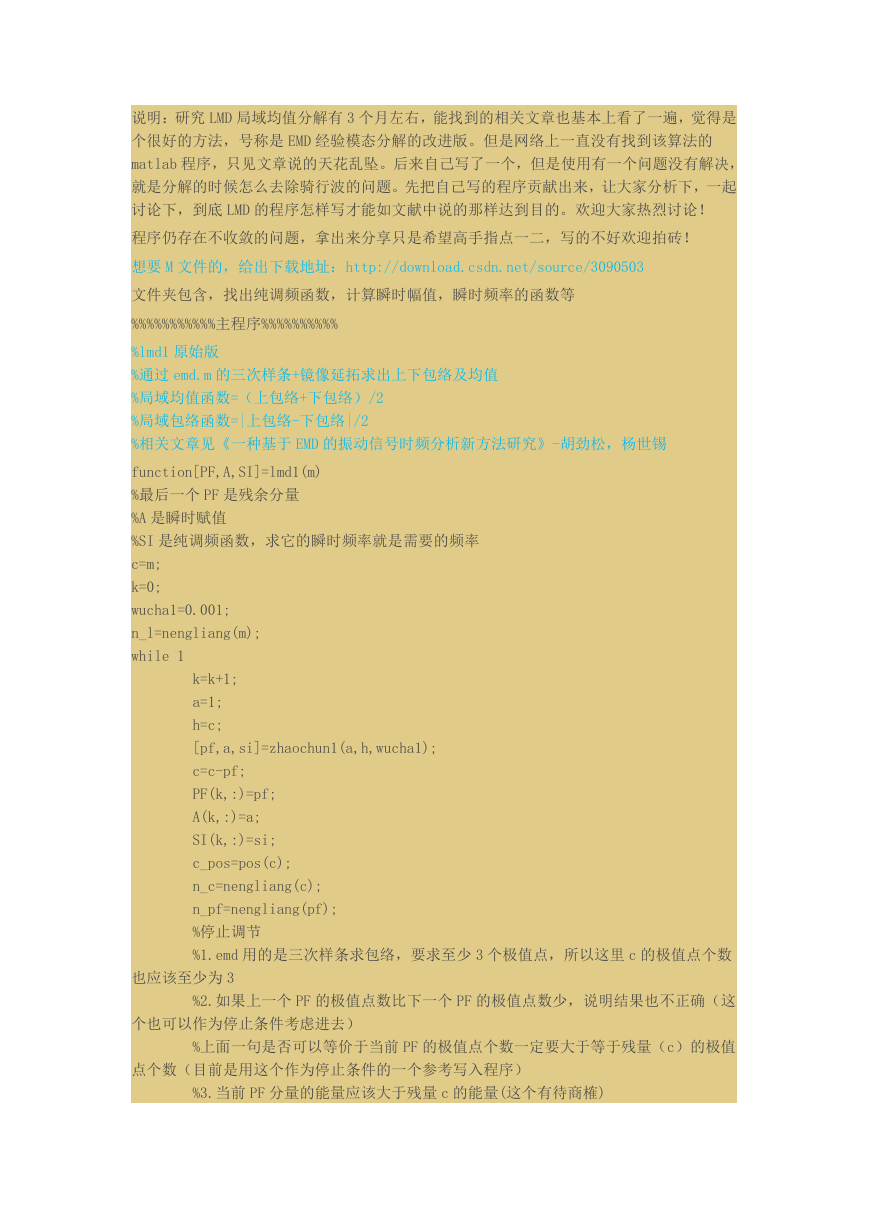

说明：研究 LMD 局域均值分解有 3 个月左右，能找到的相关文章也基本上看了一遍，觉得是
个很好的方法，号称是 EMD 经验模态分解的改进版。但是网络上一直没有找到该算法的
matlab 程序，只见文章说的天花乱坠。后来自己写了一个，但是使用有一个问题没有解决，
就是分解的时候怎么去除骑行波的问题。先把自己写的程序贡献出来，让大家分析下，一起
讨论下，到底 LMD 的程序怎样写才能如文献中说的那样达到目的。欢迎大家热烈讨论！
程序仍存在不收敛的问题，拿出来分享只是希望高手指点一二，写的不好欢迎拍砖！
想要 M 文件的，给出下载地址：http://download.csdn.net/source/3090503
文件夹包含，找出纯调频函数，计算瞬时幅值，瞬时频率的函数等
%%%%%%%%%%%主程序%%%%%%%%%%
%lmd1 原始版
%通过 emd.m 的三次样条+镜像延拓求出上下包络及均值
%局域均值函数=（上包络+下包络）/2
%局域包络函数=|上包络-下包络|/2
%相关文章见《一种基于 EMD 的振动信号时频分析新方法研究》-胡劲松，杨世锡
function[PF,A,SI]=lmd1(m)
%最后一个 PF 是残余分量
%A 是瞬时赋值
%SI 是纯调频函数，求它的瞬时频率就是需要的频率
c=m;
k=0;
wucha1=0.001;
n_l=nengliang(m);
while 1
k=k+1;
a=1;
h=c;
[pf,a,si]=zhaochun1(a,h,wucha1);
c=c-pf;
PF(k,:)=pf;
A(k,:)=a;
SI(k,:)=si;
c_pos=pos(c);
n_c=nengliang(c);
n_pf=nengliang(pf);
%停止调节
%1.emd 用的是三次样条求包络，要求至少 3 个极值点，所以这里 c 的极值点个数
也应该至少为 3
%2.如果上一个 PF 的极值点数比下一个 PF 的极值点数少，说明结果也不正确（这
个也可以作为停止条件考虑进去）
%上面一句是否可以等价于当前 PF 的极值点个数一定要大于等于残量（c）的极值
点个数（目前是用这个作为停止条件的一个参考写入程序）
%3.当前 PF 分量的能量应该大于残量 c 的能量(这个有待商榷)

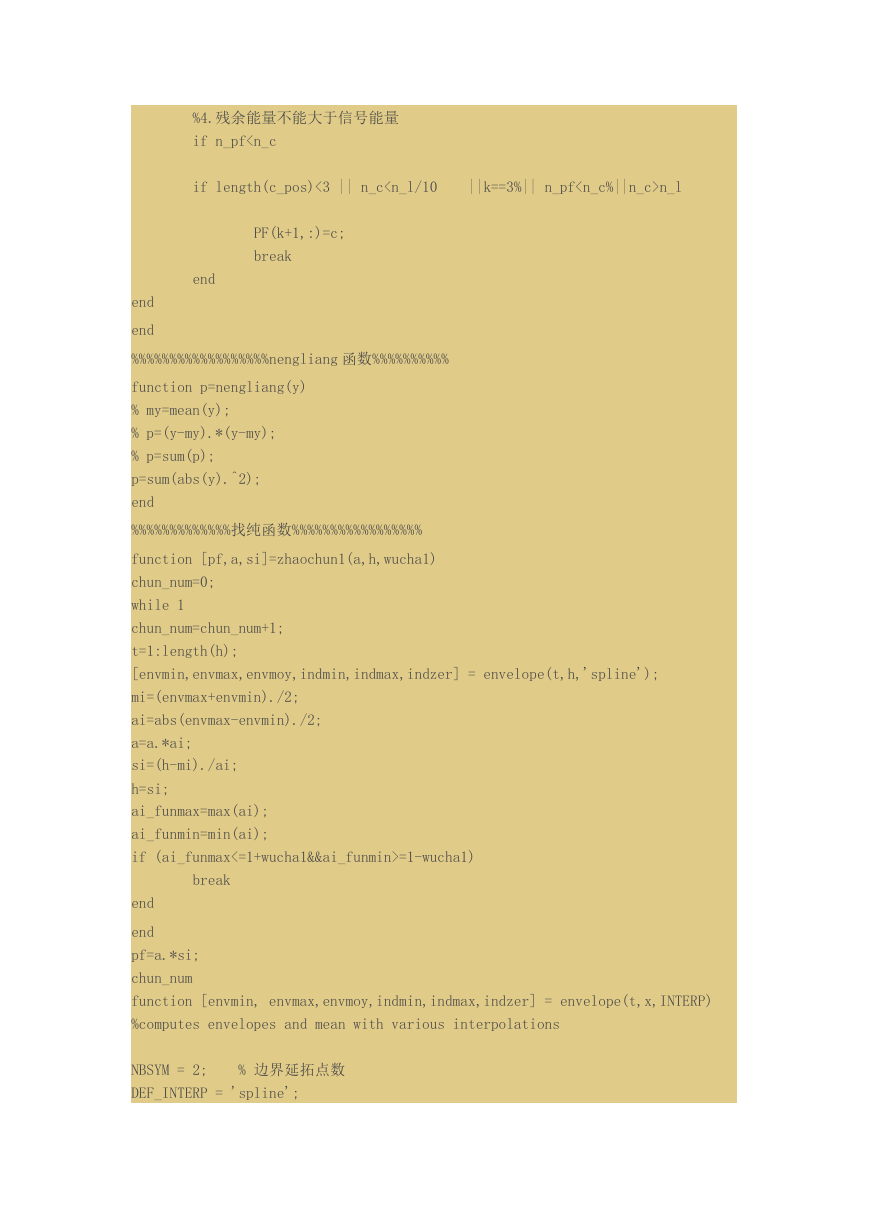

%4.残余能量不能大于信号能量
if n_pfn_l
PF(k+1,:)=c;
break
end
end
end
%%%%%%%%%%%%%%%%%%nengliang 函数%%%%%%%%%%
function p=nengliang(y)
% my=mean(y);
% p=(y-my).*(y-my);
% p=sum(p);
p=sum(abs(y).^2);
end
%%%%%%%%%%%%%找纯函数%%%%%%%%%%%%%%%%%
function [pf,a,si]=zhaochun1(a,h,wucha1)
chun_num=0;
while 1
chun_num=chun_num+1;
t=1:length(h);
[envmin,envmax,envmoy,indmin,indmax,indzer] = envelope(t,h,'spline');
mi=(envmax+envmin)./2;
ai=abs(envmax-envmin)./2;
a=a.*ai;
si=(h-mi)./ai;
h=si;
ai_funmax=max(ai);
ai_funmin=min(ai);
if (ai_funmax<=1+wucha1&&ai_funmin>=1-wucha1)
break
end
end
pf=a.*si;
chun_num
function [envmin, envmax,envmoy,indmin,indmax,indzer] = envelope(t,x,INTERP)
%computes envelopes and mean with various interpolations
NBSYM = 2;
% 边界延拓点数
DEF_INTERP = 'spline';

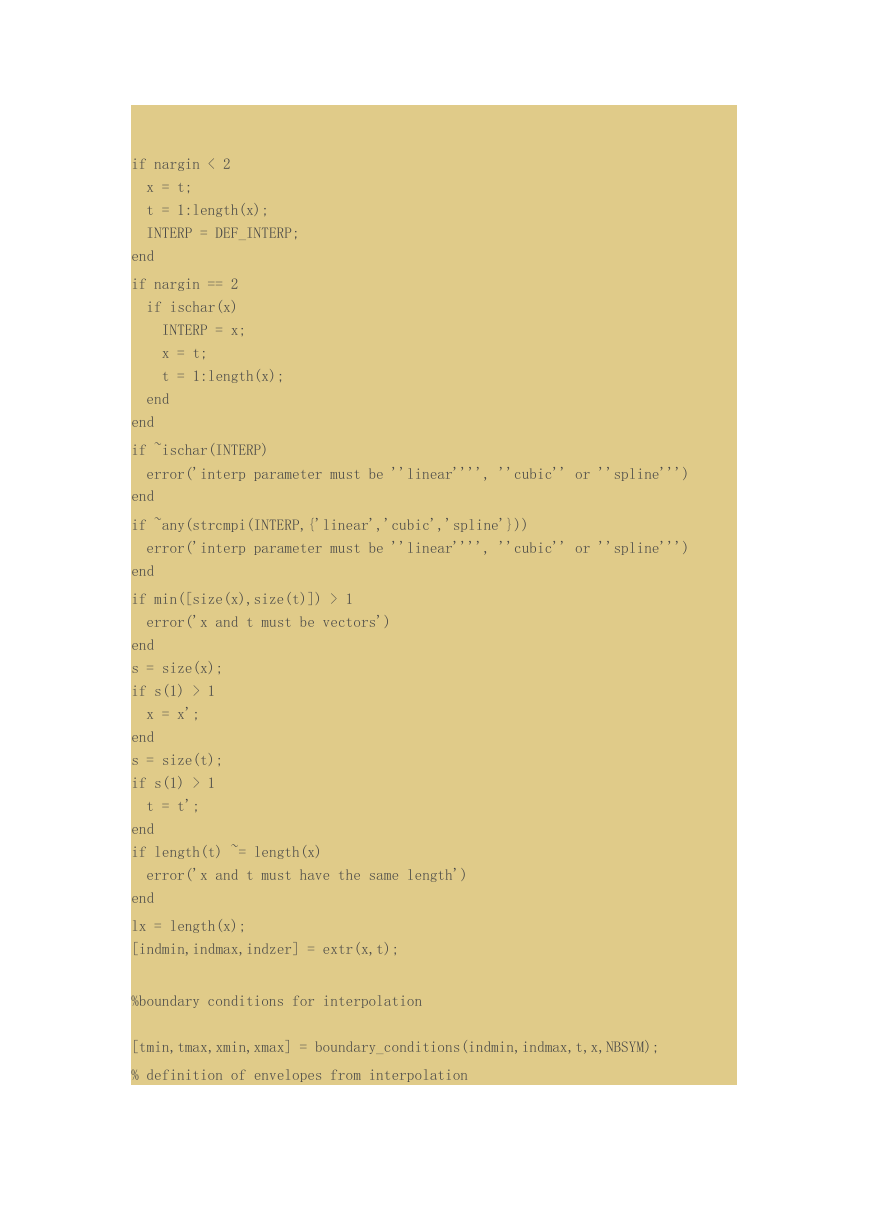

if nargin < 2
x = t;
t = 1:length(x);
INTERP = DEF_INTERP;
end
if nargin == 2
if ischar(x)
INTERP = x;
x = t;
t = 1:length(x);
end
end
if ~ischar(INTERP)
error('interp parameter must be ''linear'''', ''cubic'' or ''spline''')
end
if ~any(strcmpi(INTERP,{'linear','cubic','spline'}))
error('interp parameter must be ''linear'''', ''cubic'' or ''spline''')
end
if min([size(x),size(t)]) > 1
error('x and t must be vectors')
end
s = size(x);
if s(1) > 1
x = x';
end
s = size(t);
if s(1) > 1
t = t';
end
if length(t) ~= length(x)
error('x and t must have the same length')
end
lx = length(x);
[indmin,indmax,indzer] = extr(x,t);
%boundary conditions for interpolation
[tmin,tmax,xmin,xmax] = boundary_conditions(indmin,indmax,t,x,NBSYM);
% definition of envelopes from interpolation

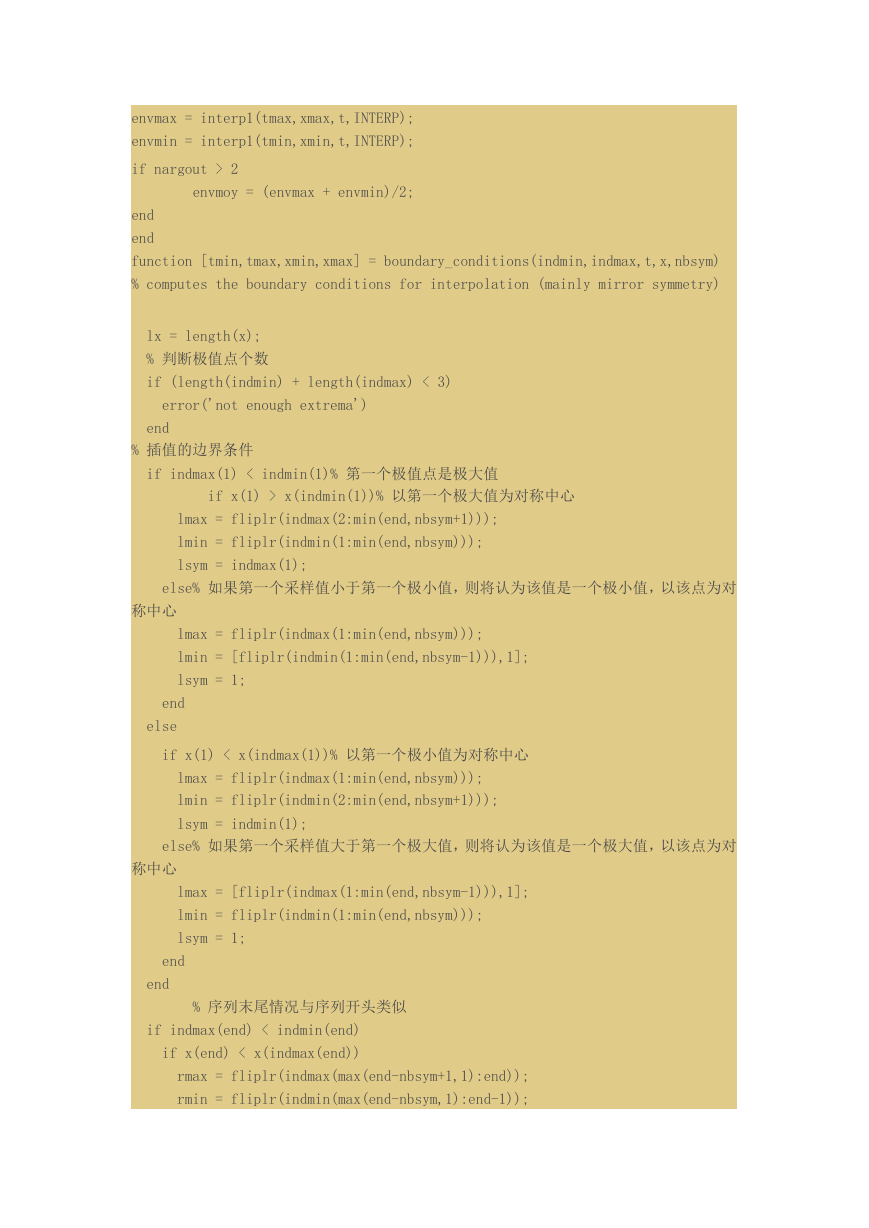

envmax = interp1(tmax,xmax,t,INTERP);
envmin = interp1(tmin,xmin,t,INTERP);
if nargout > 2
envmoy = (envmax + envmin)/2;
end
end
function [tmin,tmax,xmin,xmax] = boundary_conditions(indmin,indmax,t,x,nbsym)
% computes the boundary conditions for interpolation (mainly mirror symmetry)
lx = length(x);
% 判断极值点个数
if (length(indmin) + length(indmax) < 3)
error('not enough extrema')
end
% 插值的边界条件
if indmax(1) < indmin(1)% 第一个极值点是极大值
if x(1) > x(indmin(1))% 以第一个极大值为对称中心
lmax = fliplr(indmax(2:min(end,nbsym+1)));
lmin = fliplr(indmin(1:min(end,nbsym)));
lsym = indmax(1);
else% 如果第一个采样值小于第一个极小值，则将认为该值是一个极小值，以该点为对
称中心
lmax = fliplr(indmax(1:min(end,nbsym)));
lmin = [fliplr(indmin(1:min(end,nbsym-1))),1];
lsym = 1;
end
else
if x(1) < x(indmax(1))% 以第一个极小值为对称中心
lmax = fliplr(indmax(1:min(end,nbsym)));
lmin = fliplr(indmin(2:min(end,nbsym+1)));
lsym = indmin(1);
else% 如果第一个采样值大于第一个极大值，则将认为该值是一个极大值，以该点为对
称中心
lmax = [fliplr(indmax(1:min(end,nbsym-1))),1];
lmin = fliplr(indmin(1:min(end,nbsym)));
lsym = 1;
end
end

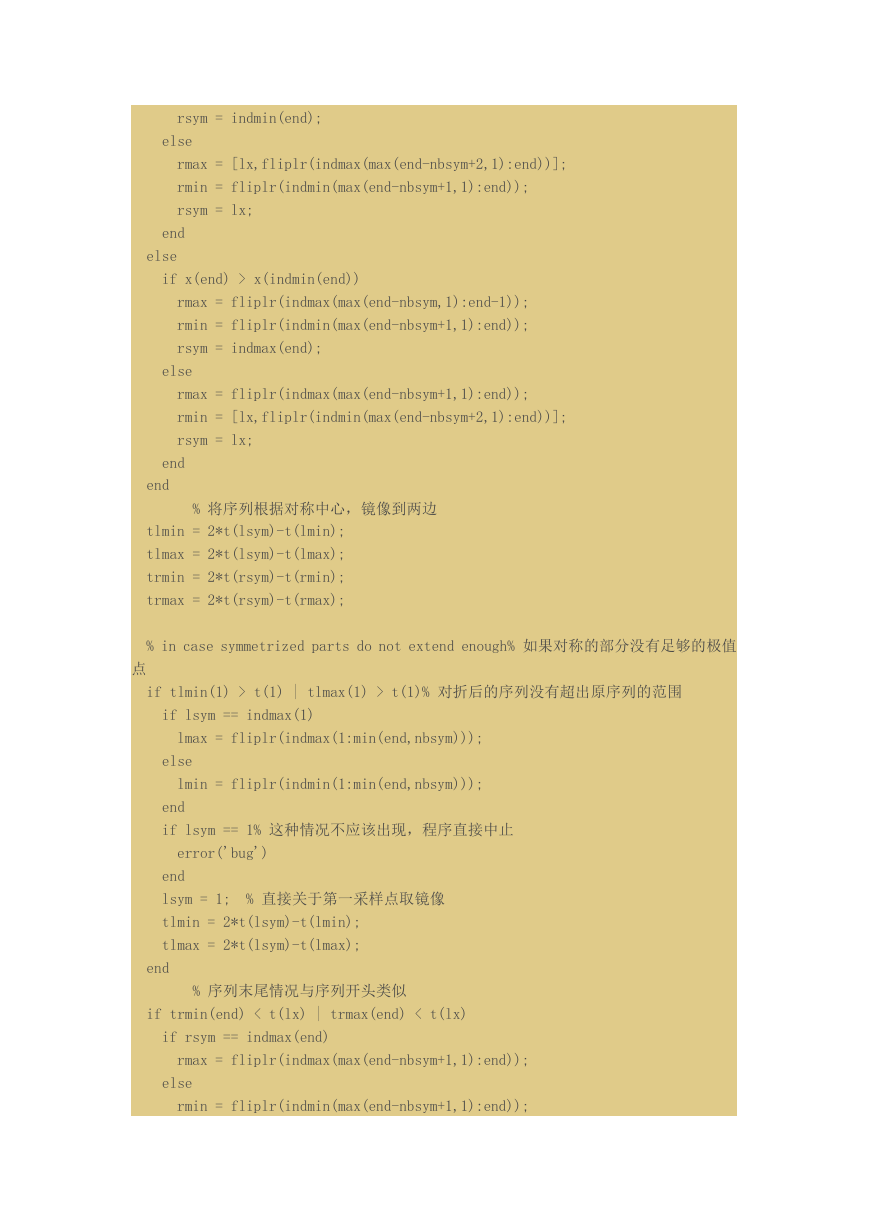

% 序列末尾情况与序列开头类似
if indmax(end) < indmin(end)
if x(end) < x(indmax(end))
rmax = fliplr(indmax(max(end-nbsym+1,1):end));
rmin = fliplr(indmin(max(end-nbsym,1):end-1));
rsym = indmin(end);
else
rmax = [lx,fliplr(indmax(max(end-nbsym+2,1):end))];
rmin = fliplr(indmin(max(end-nbsym+1,1):end));
rsym = lx;
end
else
if x(end) > x(indmin(end))
rmax = fliplr(indmax(max(end-nbsym,1):end-1));
rmin = fliplr(indmin(max(end-nbsym+1,1):end));
rsym = indmax(end);
else
rmax = fliplr(indmax(max(end-nbsym+1,1):end));
rmin = [lx,fliplr(indmin(max(end-nbsym+2,1):end))];
rsym = lx;
end
end
% 将序列根据对称中心，镜像到两边
tlmin = 2*t(lsym)-t(lmin);
tlmax = 2*t(lsym)-t(lmax);
trmin = 2*t(rsym)-t(rmin);
trmax = 2*t(rsym)-t(rmax);
% in case symmetrized parts do not extend enough% 如果对称的部分没有足够的极值
点
if tlmin(1) > t(1) | tlmax(1) > t(1)% 对折后的序列没有超出原序列的范围
if lsym == indmax(1)
lmax = fliplr(indmax(1:min(end,nbsym)));
else
lmin = fliplr(indmin(1:min(end,nbsym)));
end
if lsym == 1% 这种情况不应该出现，程序直接中止
error('bug')
end
lsym = 1;
% 直接关于第一采样点取镜像
tlmin = 2*t(lsym)-t(lmin);
tlmax = 2*t(lsym)-t(lmax);
end
% 序列末尾情况与序列开头类似
if trmin(end) < t(lx) | trmax(end) < t(lx)
if rsym == indmax(end)
rmax = fliplr(indmax(max(end-nbsym+1,1):end));
else
rmin = fliplr(indmin(max(end-nbsym+1,1):end));

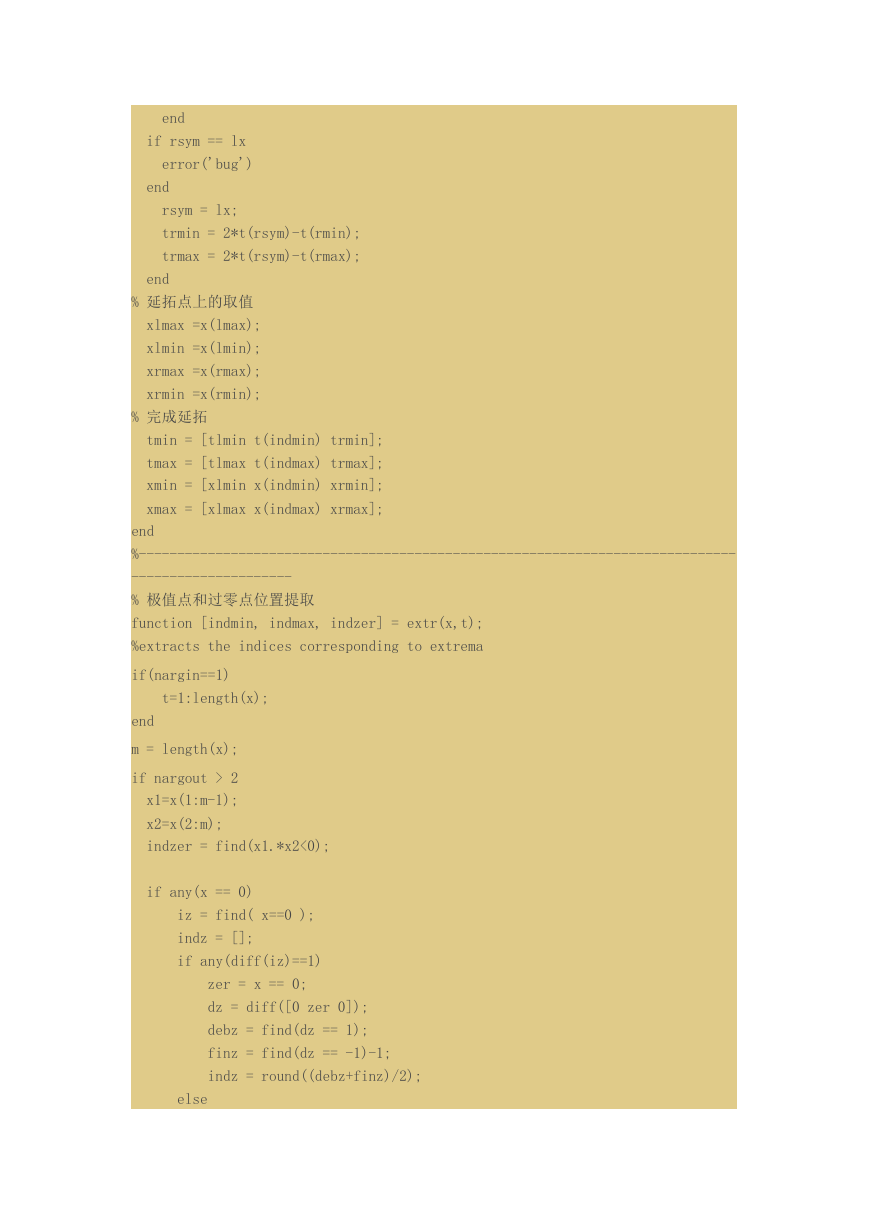

end
if rsym == lx
error('bug')
end
rsym = lx;
trmin = 2*t(rsym)-t(rmin);
trmax = 2*t(rsym)-t(rmax);
end
% 延拓点上的取值
xlmax =x(lmax);
xlmin =x(lmin);
xrmax =x(rmax);
xrmin =x(rmin);
% 完成延拓
tmin = [tlmin t(indmin) trmin];
tmax = [tlmax t(indmax) trmax];
xmin = [xlmin x(indmin) xrmin];
xmax = [xlmax x(indmax) xrmax];
end
%------------------------------------------------------------------------------
---------------------
% 极值点和过零点位置提取
function [indmin, indmax, indzer] = extr(x,t);
%extracts the indices corresponding to extrema
if(nargin==1)
t=1:length(x);
end
m = length(x);
if nargout > 2
x1=x(1:m-1);
x2=x(2:m);
indzer = find(x1.*x2<0);
if any(x == 0)
iz = find( x==0 );
indz = [];
if any(diff(iz)==1)
zer = x == 0;
dz = diff([0 zer 0]);
debz = find(dz == 1);
finz = find(dz == -1)-1;
indz = round((debz+finz)/2);
else

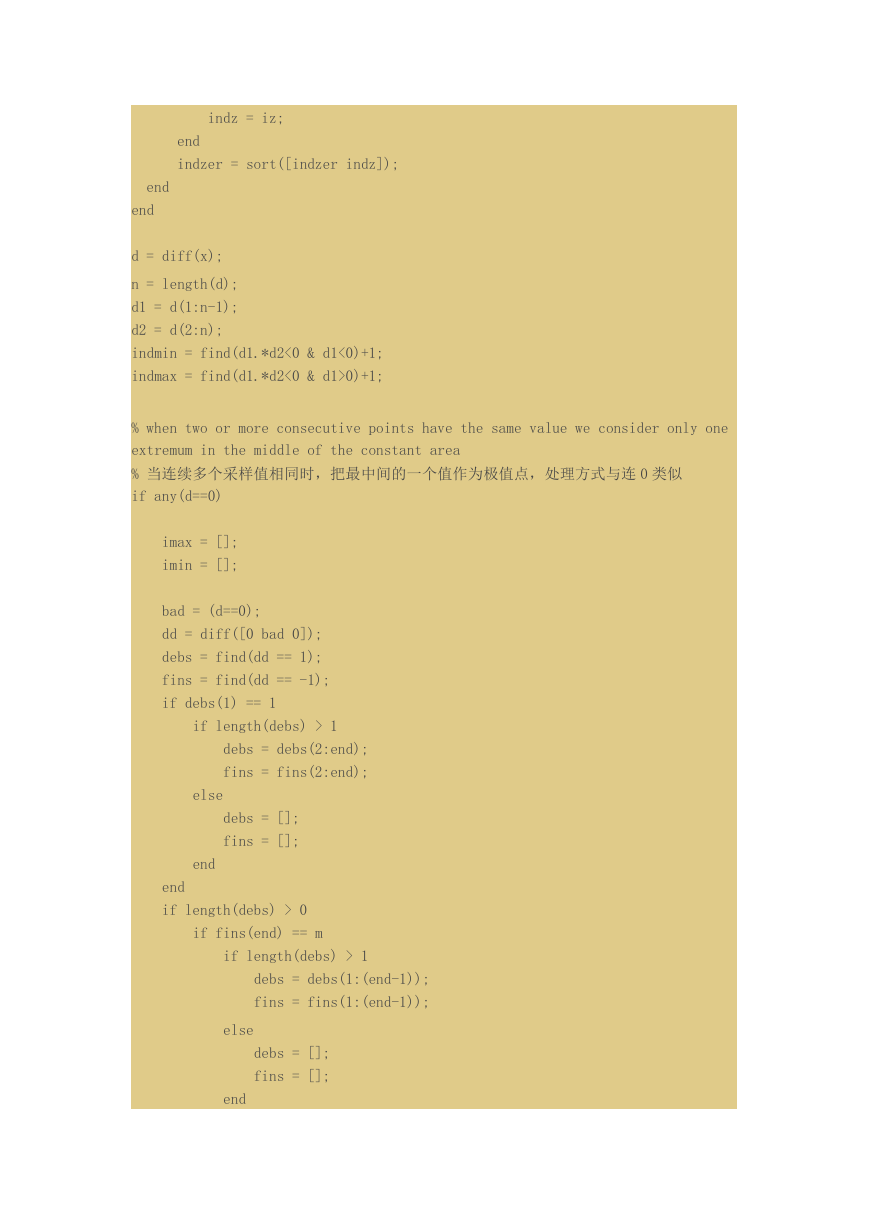

indz = iz;
end
indzer = sort([indzer indz]);
end
end
d = diff(x);
n = length(d);
d1 = d(1:n-1);
d2 = d(2:n);
indmin = find(d1.*d2<0 & d1<0)+1;
indmax = find(d1.*d2<0 & d1>0)+1;
% when two or more consecutive points have the same value we consider only one
extremum in the middle of the constant area
% 当连续多个采样值相同时，把最中间的一个值作为极值点，处理方式与连 0 类似
if any(d==0)
imax = [];
imin = [];
bad = (d==0);
dd = diff([0 bad 0]);
debs = find(dd == 1);
fins = find(dd == -1);
if debs(1) == 1
if length(debs) > 1
debs = debs(2:end);
fins = fins(2:end);
else
debs = [];
fins = [];
end
end
if length(debs) > 0
if fins(end) == m
if length(debs) > 1
debs = debs(1:(end-1));
fins = fins(1:(end-1));
else
debs = [];
fins = [];
end
end
end
lc = length(debs);
if lc > 0
for k = 1:lc
if d(debs(k)-1) > 0
if d(fins(k)) < 0
imax = [imax round((fins(k)+debs(k))/2)];
end
else
if d(fins(k)) > 0
imin = [imin round((fins(k)+debs(k))/2)];
end
end

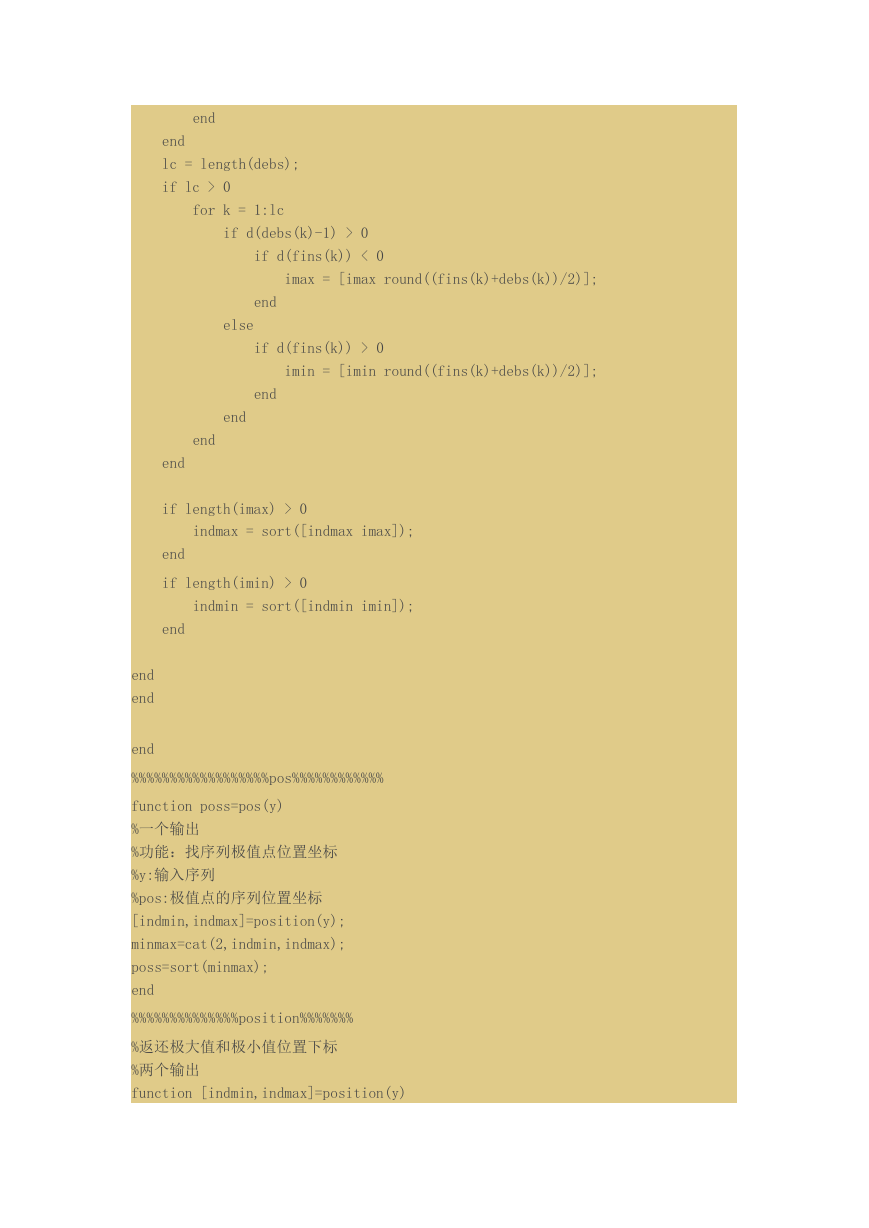

end
end
if length(imax) > 0
indmax = sort([indmax imax]);
end
if length(imin) > 0
indmin = sort([indmin imin]);
end
end
end
end
%%%%%%%%%%%%%%%%%%pos%%%%%%%%%%%%
function poss=pos(y)
%一个输出
%功能：找序列极值点位置坐标
%y:输入序列
%pos:极值点的序列位置坐标
[indmin,indmax]=position(y);
minmax=cat(2,indmin,indmax);
poss=sort(minmax);
end
%%%%%%%%%%%%%%position%%%%%%%
%返还极大值和极小值位置下标
%两个输出
function [indmin,indmax]=position(y)
