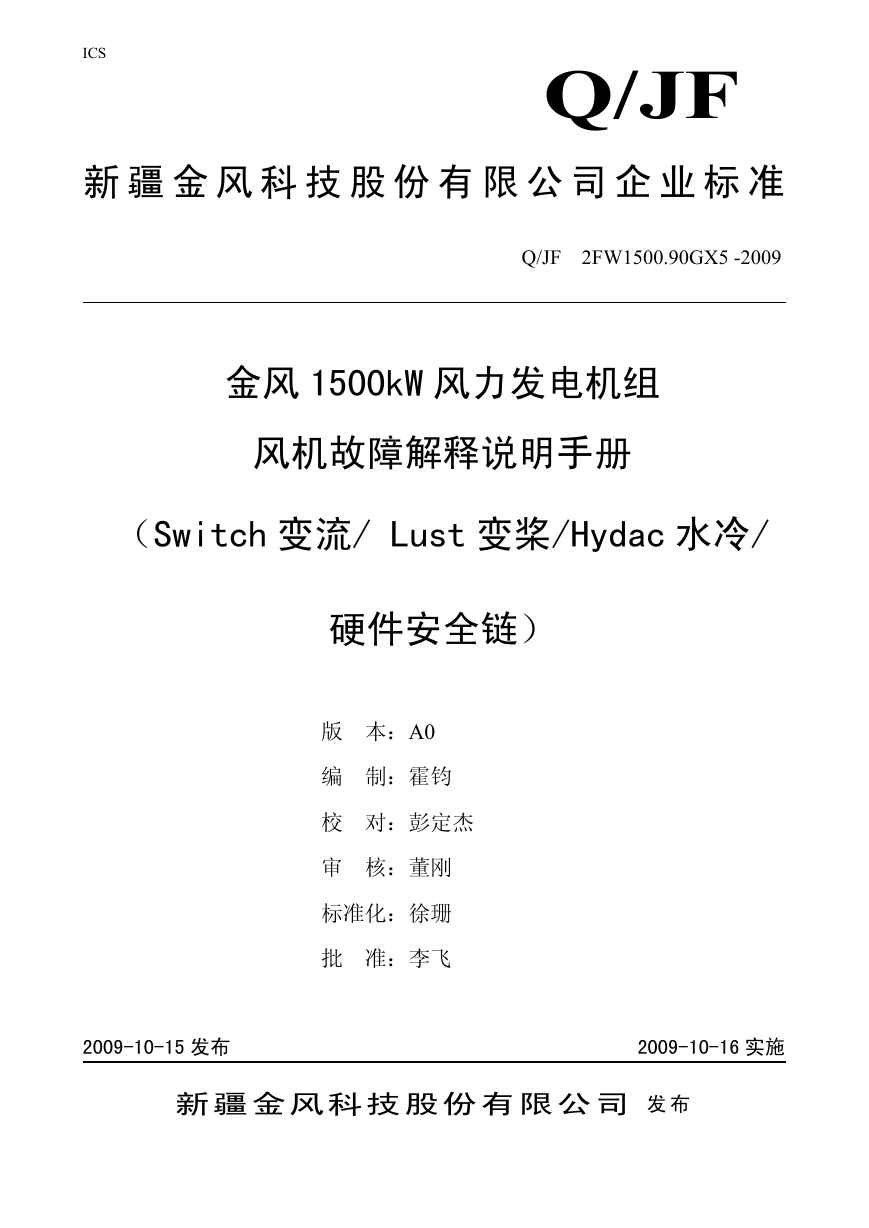

ICS Q/JF 新疆金风科技股份有限公司企业标准 Q/JF 2FW1500.90GX5 -2009 金风 1500kW 风力发电机组风机故障解释说明手册（Switch 变流/ Lust 变桨/Hydac 水冷/ 硬件安全链）版本：A0 编制：霍钧校对：彭定杰审核：董刚标准化：徐珊批准：李飞 2009-10-15 发布 2009-10-16 实施新疆金风科技股份有限公司发布

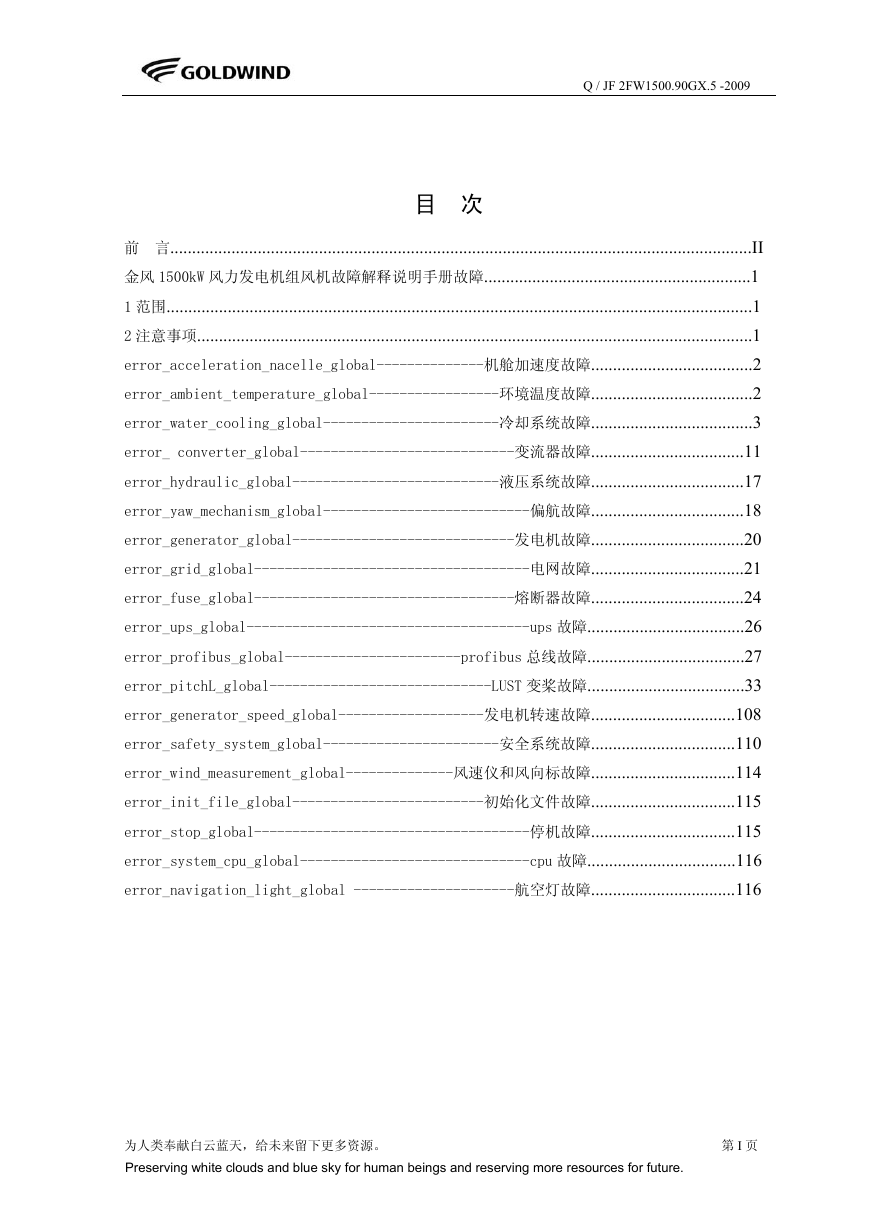

Q / JF 2FW1500.90GX.5 -2009 目次前言.....................................................................................................................................II 金风 1500kW 风力发电机组风机故障解释说明手册故障.............................................................1 1 范围......................................................................................................................................1 2 注意事项...............................................................................................................................1 error_acceleration_nacelle_global--------------机舱加速度故障.....................................2 error_ambient_temperature_global-----------------环境温度故障.....................................2 error_water_cooling_global-----------------------冷却系统故障.....................................3 error_ converter_global----------------------------变流器故障...................................11 error_hydraulic_global---------------------------液压系统故障...................................17 error_yaw_mechanism_global---------------------------偏航故障...................................18 error_generator_global-----------------------------发电机故障...................................20 error_grid_global------------------------------------电网故障...................................21 error_fuse_global----------------------------------熔断器故障...................................24 error_ups_global-------------------------------------ups 故障....................................26 error_profibus_global-----------------------profibus 总线故障....................................27 error_pitchL_global-----------------------------LUST 变桨故障....................................33 error_generator_speed_global-------------------发电机转速故障.................................108 error_safety_system_global-----------------------安全系统故障.................................110 error_wind_measurement_global--------------风速仪和风向标故障.................................114 error_init_file_global-------------------------初始化文件故障.................................115 error_stop_global------------------------------------停机故障.................................115 error_system_cpu_global------------------------------cpu 故障..................................116 error_navigation_light_global ---------------------航空灯故障.................................116 为人类奉献白云蓝天，给未来留下更多资源。 Preserving white clouds and blue sky for human beings and reserving more resources for future. 第 I 页

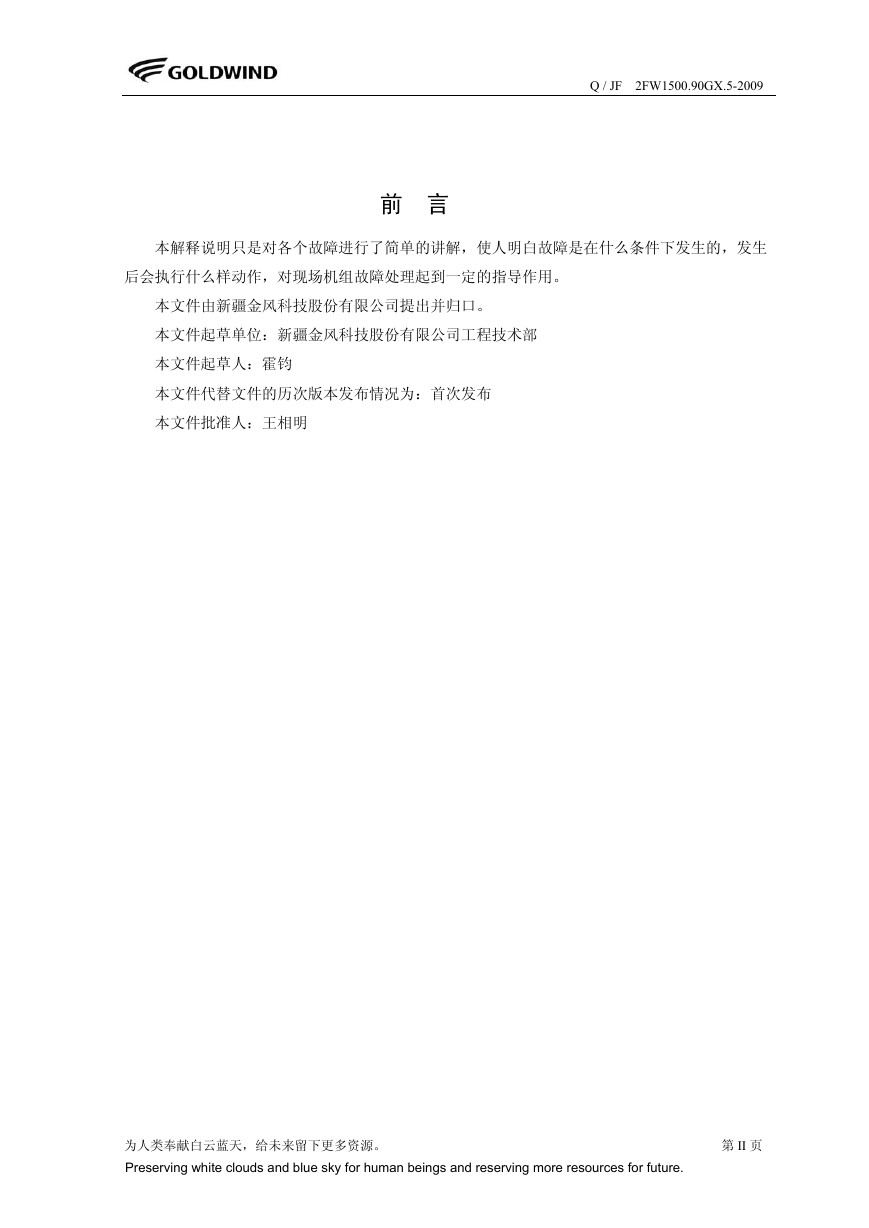

Q / JF 2FW1500.90GX.5-2009 前言本解释说明只是对各个故障进行了简单的讲解，使人明白故障是在什么条件下发生的，发生后会执行什么样动作，对现场机组故障处理起到一定的指导作用。本文件由新疆金风科技股份有限公司提出并归口。本文件起草单位：新疆金风科技股份有限公司工程技术部本文件起草人：霍钧本文件代替文件的历次版本发布情况为：首次发布本文件批准人：王相明为人类奉献白云蓝天，给未来留下更多资源。 Preserving white clouds and blue sky for human beings and reserving more resources for future. 第 II 页

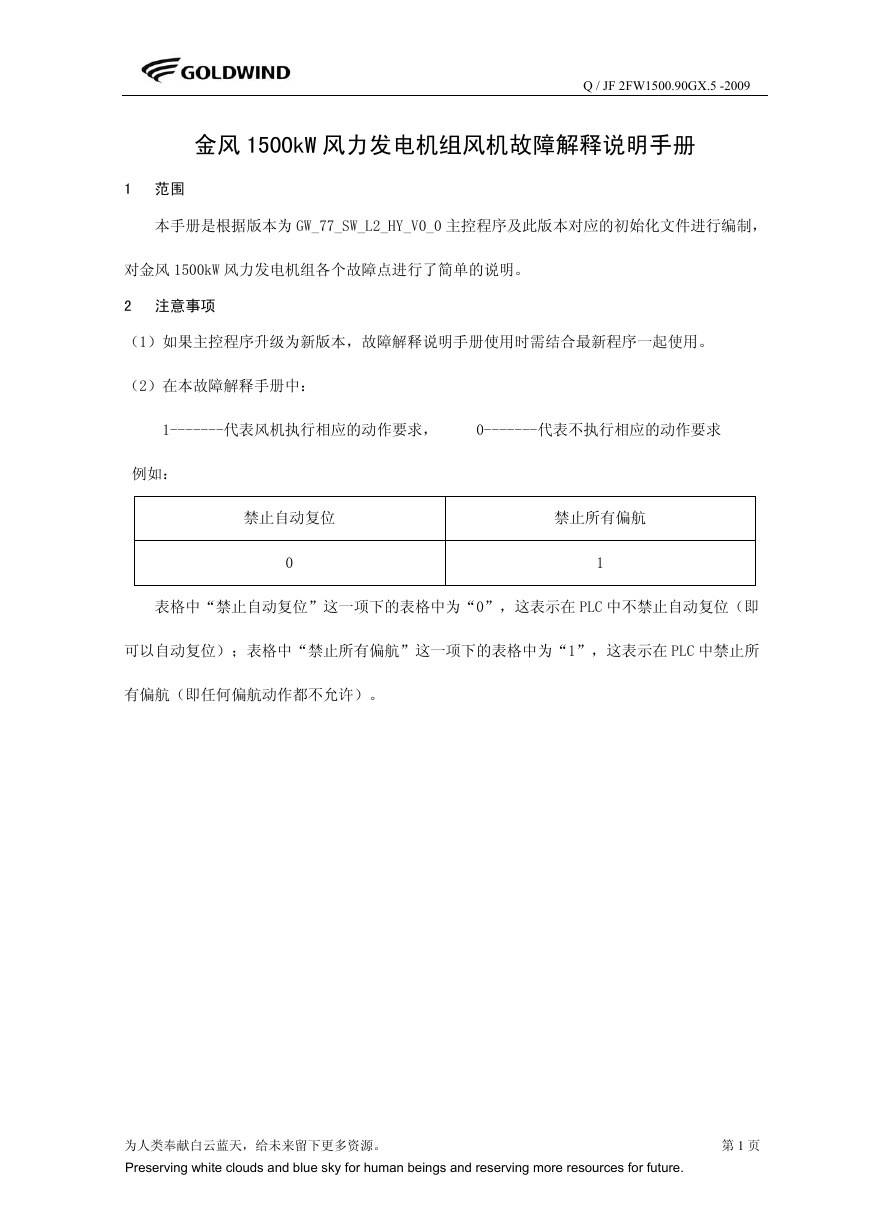

Q / JF 2FW1500.90GX.5 -2009 金风 1500kW 风力发电机组风机故障解释说明手册 1 范围本手册是根据版本为 GW_77_SW_L2_HY_V0_0 主控程序及此版本对应的初始化文件进行编制，对金风 1500kW 风力发电机组各个故障点进行了简单的说明。 2 注意事项（1）如果主控程序升级为新版本，故障解释说明手册使用时需结合最新程序一起使用。（2）在本故障解释手册中： 1-------代表风机执行相应的动作要求， 0-------代表不执行相应的动作要求例如：禁止自动复位禁止所有偏航 0 1 表格中“禁止自动复位”这一项下的表格中为“0”，这表示在 PLC 中不禁止自动复位（即可以自动复位）；表格中“禁止所有偏航”这一项下的表格中为“1”，这表示在 PLC 中禁止所有偏航（即任何偏航动作都不允许）。为人类奉献白云蓝天，给未来留下更多资源。 Preserving white clouds and blue sky for human beings and reserving more resources for future. 第 1 页

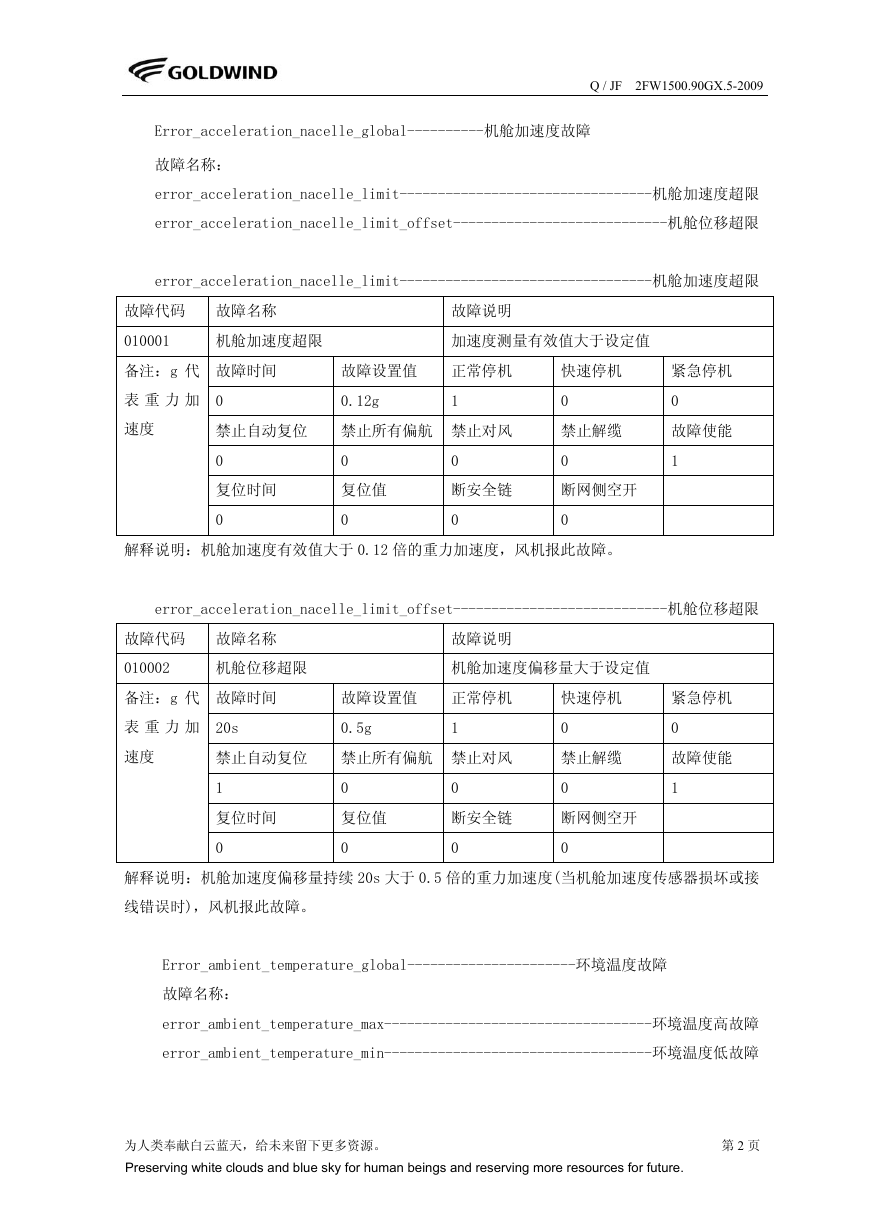

Q / JF 2FW1500.90GX.5-2009 Error_acceleration_nacelle_global----------机舱加速度故障故障名称： error_acceleration_nacelle_limit---------------------------------机舱加速度超限 error_acceleration_nacelle_limit_offset----------------------------机舱位移超限 error_acceleration_nacelle_limit---------------------------------机舱加速度超限故障代码故障名称故障说明 010001 机舱加速度超限加速度测量有效值大于设定值备注：g 代故障时间故障设置值正常停机快速停机紧急停机表重力加 0 0.12g 1 0 0 速度禁止自动复位禁止所有偏航禁止对风禁止解缆故障使能 0 0 0 0 复位时间复位值断安全链断网侧空开 0 0 0 0 1 解释说明：机舱加速度有效值大于 0.12 倍的重力加速度，风机报此故障。 error_acceleration_nacelle_limit_offset----------------------------机舱位移超限故障代码故障名称故障说明 010002 机舱位移超限机舱加速度偏移量大于设定值备注：g 代故障时间故障设置值正常停机快速停机紧急停机表重力加 20s 0.5g 1 0 0 速度禁止自动复位禁止所有偏航禁止对风禁止解缆故障使能 1 0 0 0 复位时间复位值断安全链断网侧空开 0 0 0 0 1 解释说明：机舱加速度偏移量持续 20s 大于 0.5 倍的重力加速度(当机舱加速度传感器损坏或接线错误时)，风机报此故障。 Error_ambient_temperature_global----------------------环境温度故障故障名称： error_ambient_temperature_max-----------------------------------环境温度高故障 error_ambient_temperature_min-----------------------------------环境温度低故障为人类奉献白云蓝天，给未来留下更多资源。 Preserving white clouds and blue sky for human beings and reserving more resources for future. 第 2 页

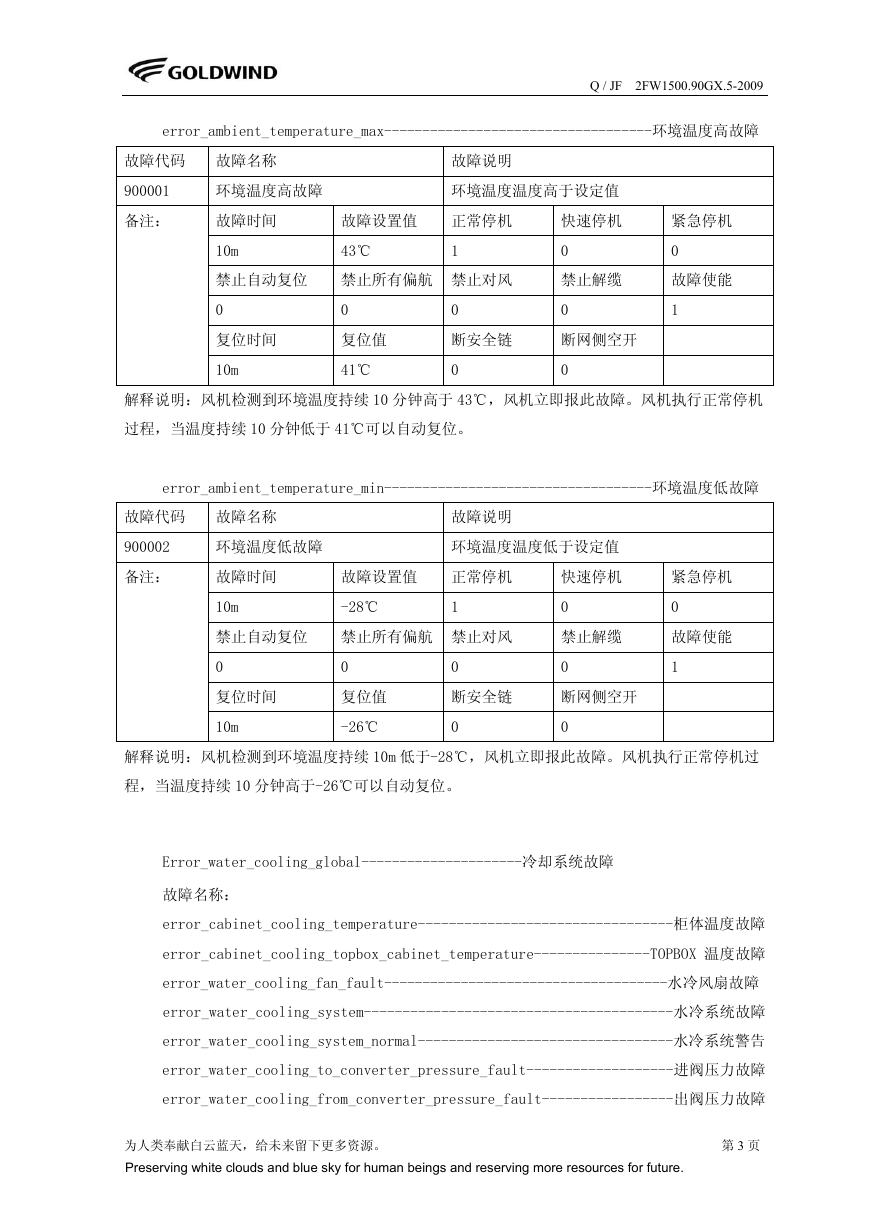

Q / JF 2FW1500.90GX.5-2009 error_ambient_temperature_max-----------------------------------环境温度高故障故障代码故障名称故障说明 900001 环境温度高故障环境温度温度高于设定值备注：故障时间故障设置值正常停机快速停机紧急停机 10m 43℃ 1 0 0 禁止自动复位禁止所有偏航禁止对风禁止解缆故障使能 0 0 0 0 复位时间复位值断安全链断网侧空开 10m 41℃ 0 0 1 解释说明：风机检测到环境温度持续 10 分钟高于 43℃，风机立即报此故障。风机执行正常停机过程，当温度持续 10 分钟低于 41℃可以自动复位。 error_ambient_temperature_min-----------------------------------环境温度低故障故障代码故障名称故障说明 900002 环境温度低故障环境温度温度低于设定值备注：故障时间故障设置值正常停机快速停机紧急停机 10m -28℃ 1 0 0 禁止自动复位禁止所有偏航禁止对风禁止解缆故障使能 0 0 0 0 复位时间复位值断安全链断网侧空开 10m -26℃ 0 0 1 解释说明：风机检测到环境温度持续 10m 低于-28℃，风机立即报此故障。风机执行正常停机过程，当温度持续 10 分钟高于-26℃可以自动复位。 Error_water_cooling_global---------------------冷却系统故障故障名称： error_cabinet_cooling_temperature---------------------------------柜体温度故障 error_cabinet_cooling_topbox_cabinet_temperature---------------TOPBOX 温度故障 error_water_cooling_fan_fault-------------------------------------水冷风扇故障 error_water_cooling_system----------------------------------------水冷系统故障 error_water_cooling_system_normal---------------------------------水冷系统警告 error_water_cooling_to_converter_pressure_fault-------------------进阀压力故障 error_water_cooling_from_converter_pressure_fault-----------------出阀压力故障为人类奉献白云蓝天，给未来留下更多资源。 Preserving white clouds and blue sky for human beings and reserving more resources for future. 第 3 页

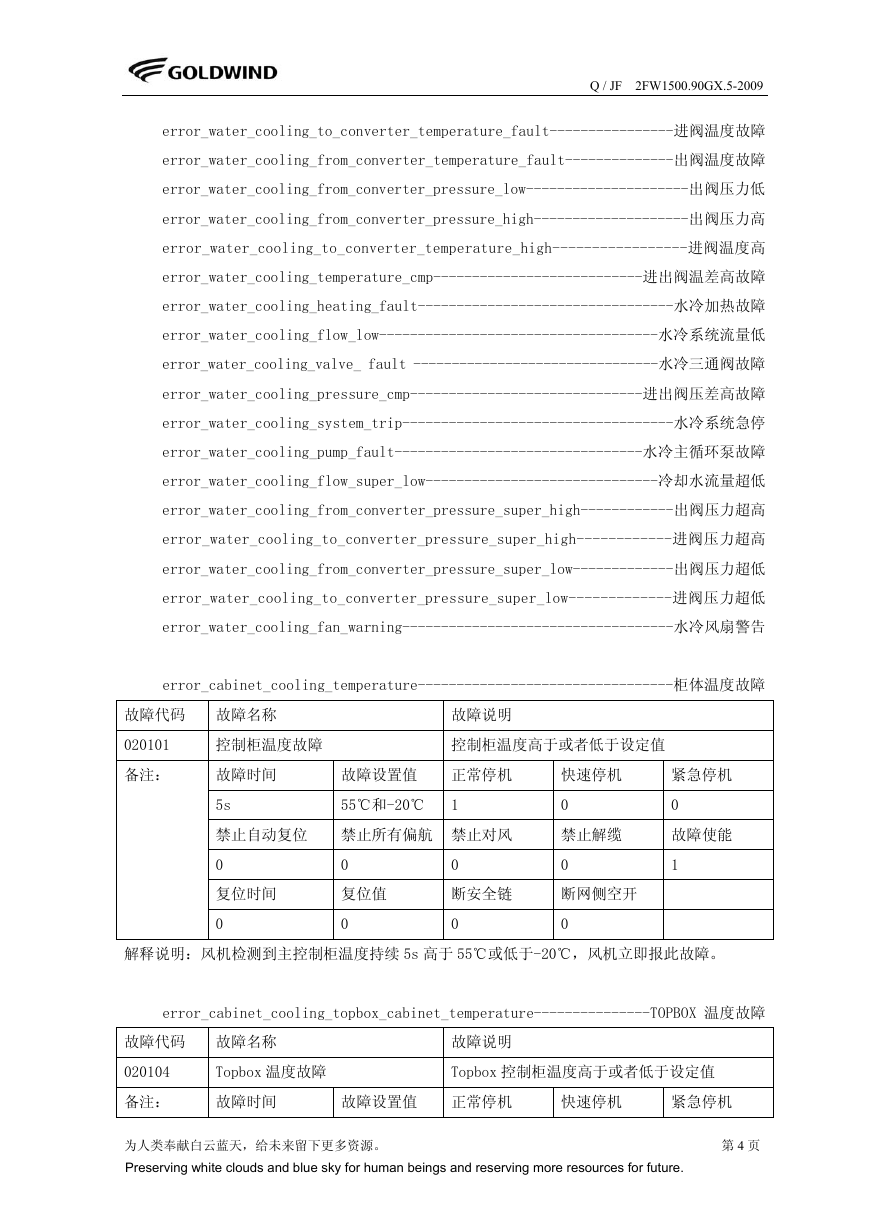

Q / JF 2FW1500.90GX.5-2009 error_water_cooling_to_converter_temperature_fault----------------进阀温度故障 error_water_cooling_from_converter_temperature_fault--------------出阀温度故障 error_water_cooling_from_converter_pressure_low---------------------出阀压力低 error_water_cooling_from_converter_pressure_high--------------------出阀压力高 error_water_cooling_to_converter_temperature_high-----------------进阀温度高 error_water_cooling_temperature_cmp---------------------------进出阀温差高故障 error_water_cooling_heating_fault---------------------------------水冷加热故障 error_water_cooling_flow_low------------------------------------水冷系统流量低 error_water_cooling_valve_ fault --------------------------------水冷三通阀故障 error_water_cooling_pressure_cmp------------------------------进出阀压差高故障 error_water_cooling_system_trip-----------------------------------水冷系统急停 error_water_cooling_pump_fault--------------------------------水冷主循环泵故障 error_water_cooling_flow_super_low------------------------------冷却水流量超低 error_water_cooling_from_converter_pressure_super_high------------出阀压力超高 error_water_cooling_to_converter_pressure_super_high------------进阀压力超高 error_water_cooling_from_converter_pressure_super_low-------------出阀压力超低 error_water_cooling_to_converter_pressure_super_low-------------进阀压力超低 error_water_cooling_fan_warning-----------------------------------水冷风扇警告 error_cabinet_cooling_temperature---------------------------------柜体温度故障故障代码故障名称故障说明 020101 控制柜温度故障控制柜温度高于或者低于设定值备注：故障时间故障设置值正常停机快速停机紧急停机 5s 55℃和-20℃ 1 0 0 禁止自动复位禁止所有偏航禁止对风禁止解缆故障使能 0 0 0 0 复位时间复位值断安全链断网侧空开 0 0 0 0 1 解释说明：风机检测到主控制柜温度持续 5s 高于 55℃或低于-20℃，风机立即报此故障。 error_cabinet_cooling_topbox_cabinet_temperature---------------TOPBOX 温度故障故障代码故障名称故障说明 020104 Topbox 温度故障 Topbox 控制柜温度高于或者低于设定值备注：故障时间故障设置值正常停机快速停机紧急停机为人类奉献白云蓝天，给未来留下更多资源。 Preserving white clouds and blue sky for human beings and reserving more resources for future. 第 4 页

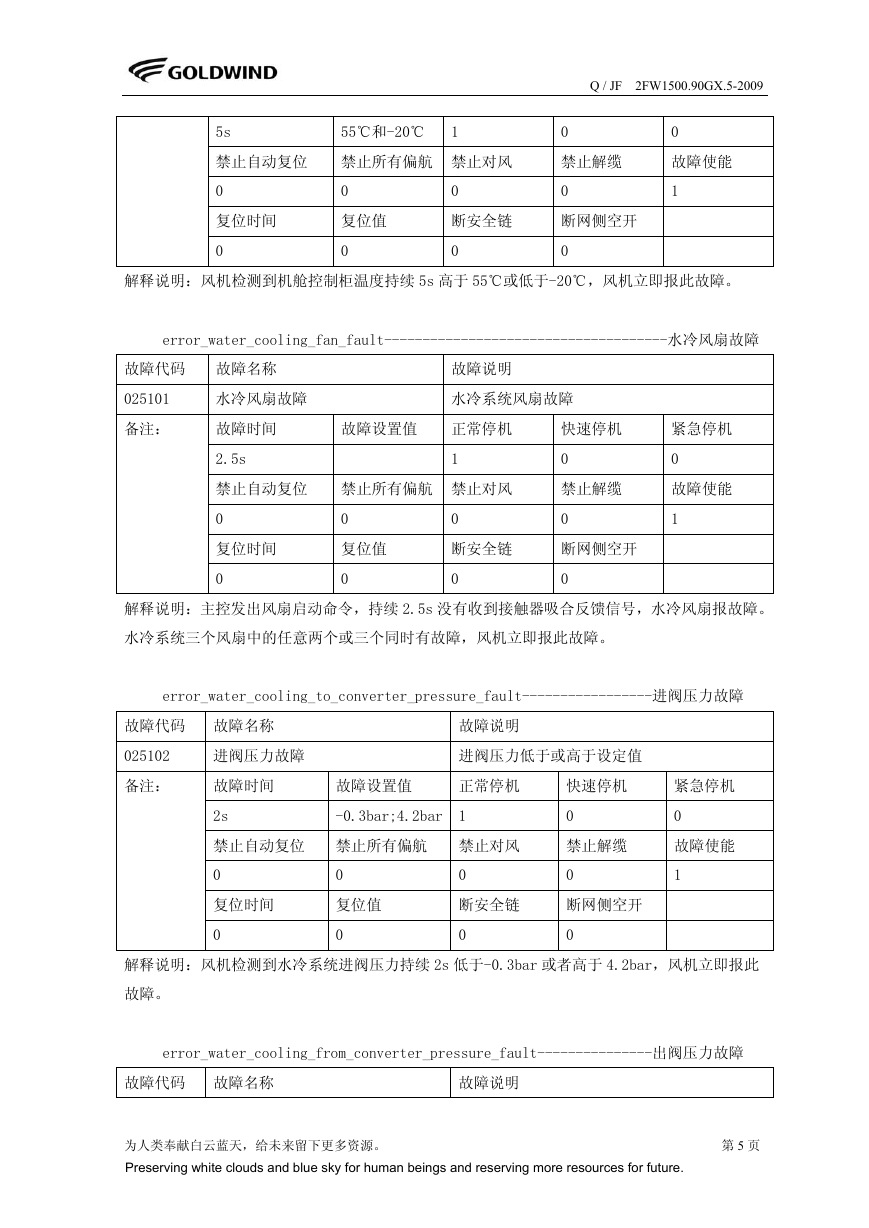

Q / JF 2FW1500.90GX.5-2009 55℃和-20℃ 5s 1 0 0 禁止自动复位禁止所有偏航禁止对风禁止解缆故障使能 0 0 0 0 复位时间复位值断安全链断网侧空开 0 0 0 0 1 解释说明：风机检测到机舱控制柜温度持续 5s 高于 55℃或低于-20℃，风机立即报此故障。 error_water_cooling_fan_fault-------------------------------------水冷风扇故障故障代码故障名称故障说明 025101 水冷风扇故障水冷系统风扇故障备注：故障时间故障设置值正常停机快速停机紧急停机 2.5s 1 0 0 禁止自动复位禁止所有偏航禁止对风禁止解缆故障使能 0 0 0 0 复位时间复位值断安全链断网侧空开 0 0 0 0 1 解释说明：主控发出风扇启动命令，持续 2.5s 没有收到接触器吸合反馈信号，水冷风扇报故障。水冷系统三个风扇中的任意两个或三个同时有故障，风机立即报此故障。 error_water_cooling_to_converter_pressure_fault-----------------进阀压力故障故障代码故障名称故障说明 025102 进阀压力故障进阀压力低于或高于设定值备注：故障时间故障设置值正常停机快速停机紧急停机 2s -0.3bar;4.2bar 1 0 0 禁止自动复位禁止所有偏航禁止对风禁止解缆故障使能 0 0 0 0 复位时间复位值断安全链断网侧空开 0 0 0 0 1 解释说明：风机检测到水冷系统进阀压力持续 2s 低于-0.3bar 或者高于 4.2bar，风机立即报此故障。 error_water_cooling_from_converter_pressure_fault---------------出阀压力故障故障代码故障名称故障说明为人类奉献白云蓝天，给未来留下更多资源。 Preserving white clouds and blue sky for human beings and reserving more resources for future. 第 5 页
