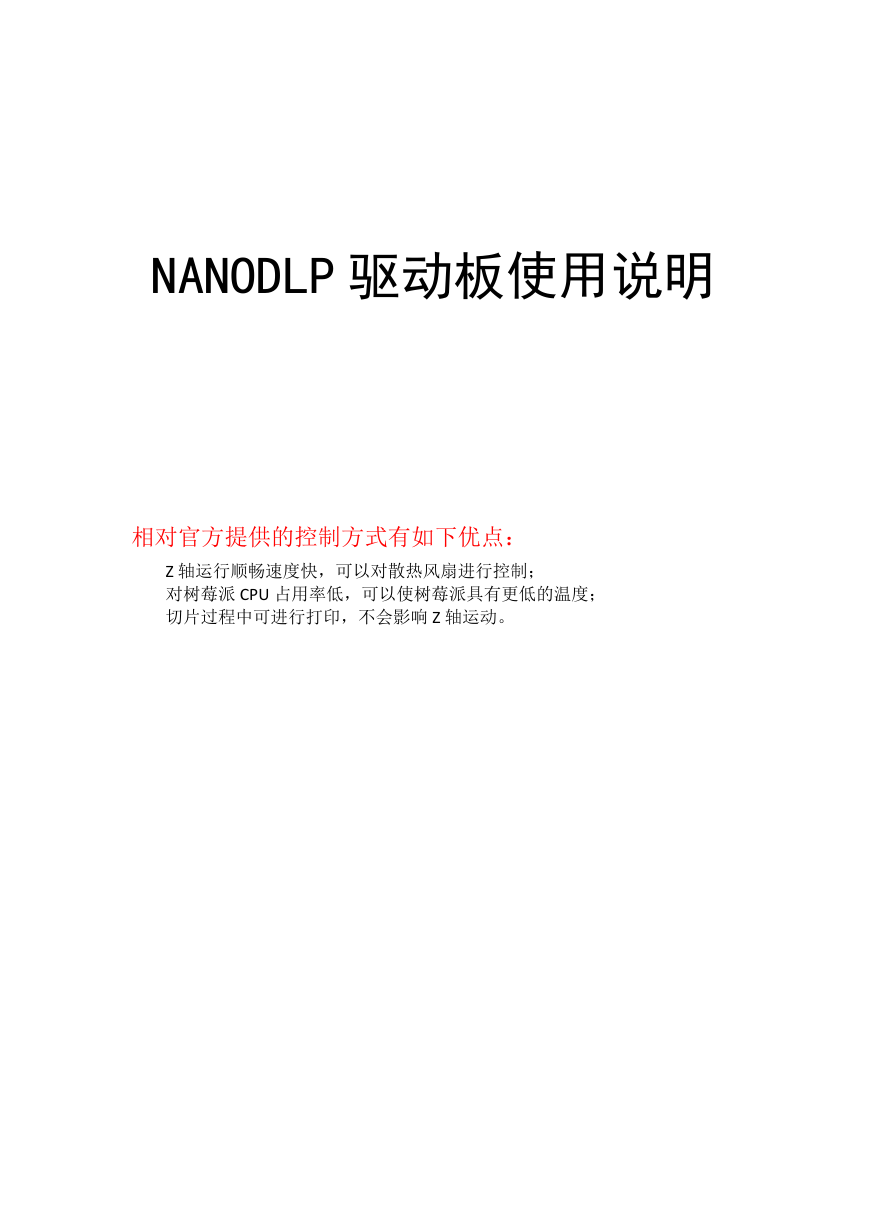

NANODLP 驱动板使用说明 相对官方提供的控制方式有如下优点: Z 轴运行顺畅速度快,可以对散热风扇进行控制; 对树莓派 CPU 占用率低,可以使树莓派具有更低的温度; 切片过程中可进行打印,不会影响 Z 轴运动。

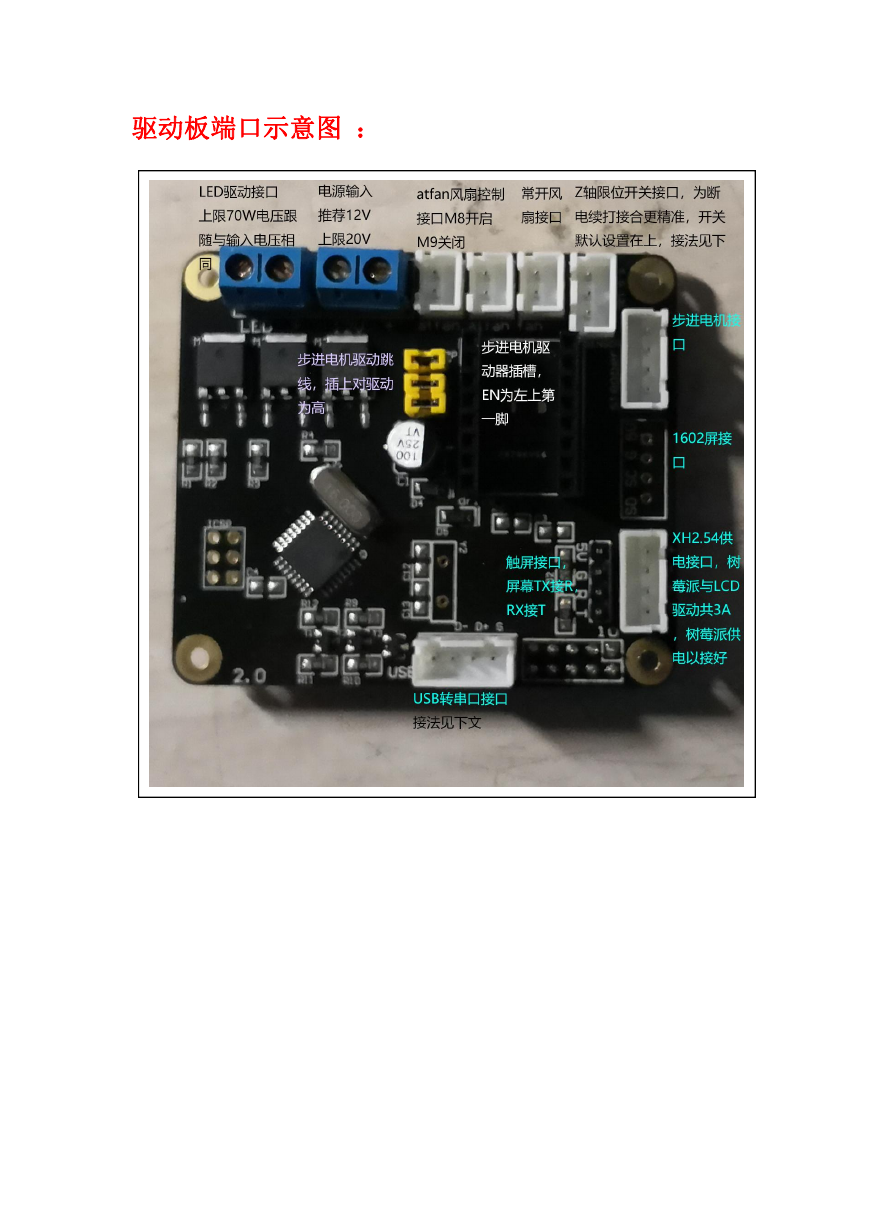

驱动板端口示意图 :

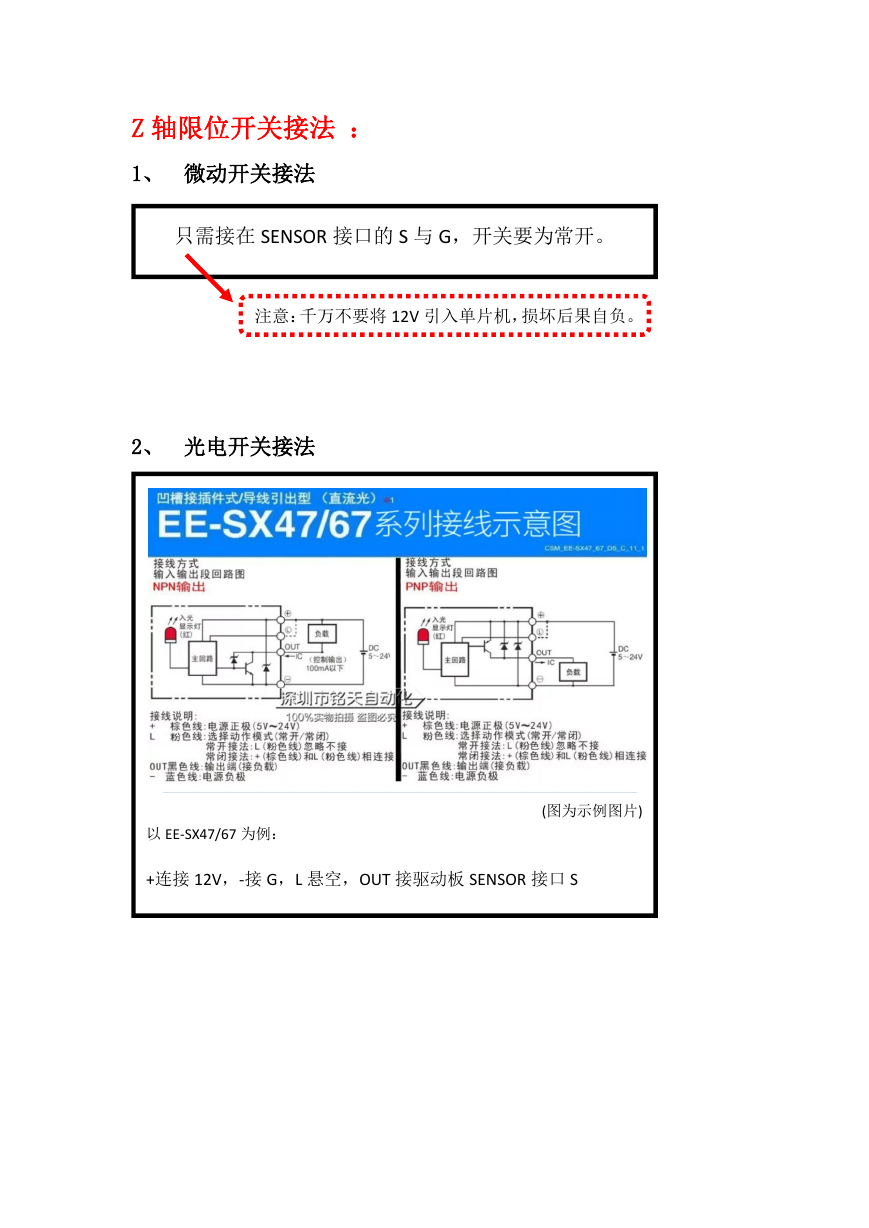

Z 轴限位开关接法 : 1、 微动开关接法 只需接在 SENSOR 接口的 S 与 G,开关要为常开。 注意:千万不要将 12V 引入单片机,损坏后果自负。 2、 光电开关接法 以 EE-SX47/67 为例: +连接 12V,-接 G,L 悬空,OUT 接驱动板 SENSOR 接口 S (图为示例图片)

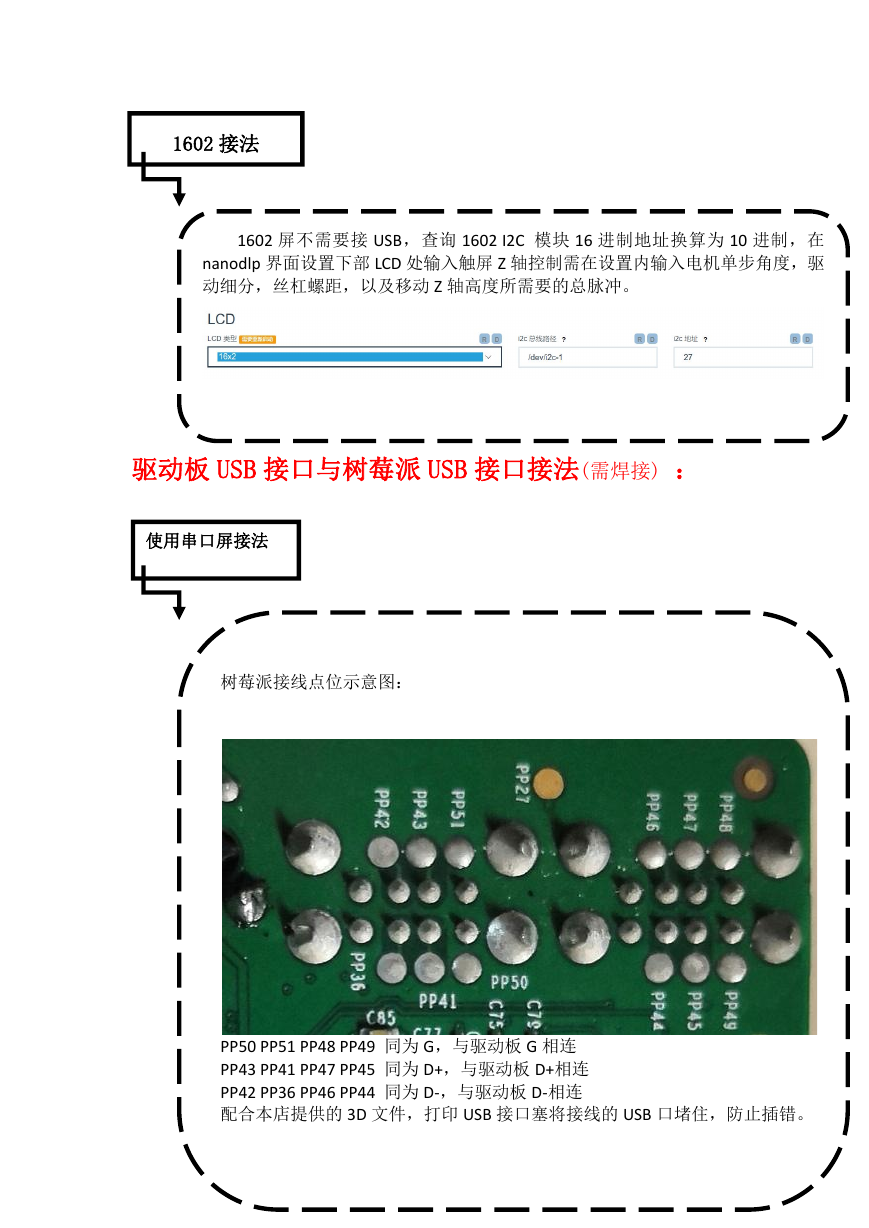

1602 接法 1602 屏不需要接 USB,查询 1602 I2C 模块 16 进制地址换算为 10 进制,在 nanodlp 界面设置下部 LCD 处输入触屏 Z 轴控制需在设置内输入电机单步角度,驱 动细分,丝杠螺距,以及移动 Z 轴高度所需要的总脉冲。 驱动板 USB 接口与树莓派 USB 接口接法(需焊接) : 使用串口屏接法 树莓派接线点位示意图: PP50 PP51 PP48 PP49 同为 G,与驱动板 G 相连 PP43 PP41 PP47 PP45 同为 D+,与驱动板 D+相连 PP42 PP36 PP46 PP44 同为 D-,与驱动板 D-相连 配合本店提供的 3D 文件,打印 USB 接口塞将接线的 USB 口堵住,防止插错。

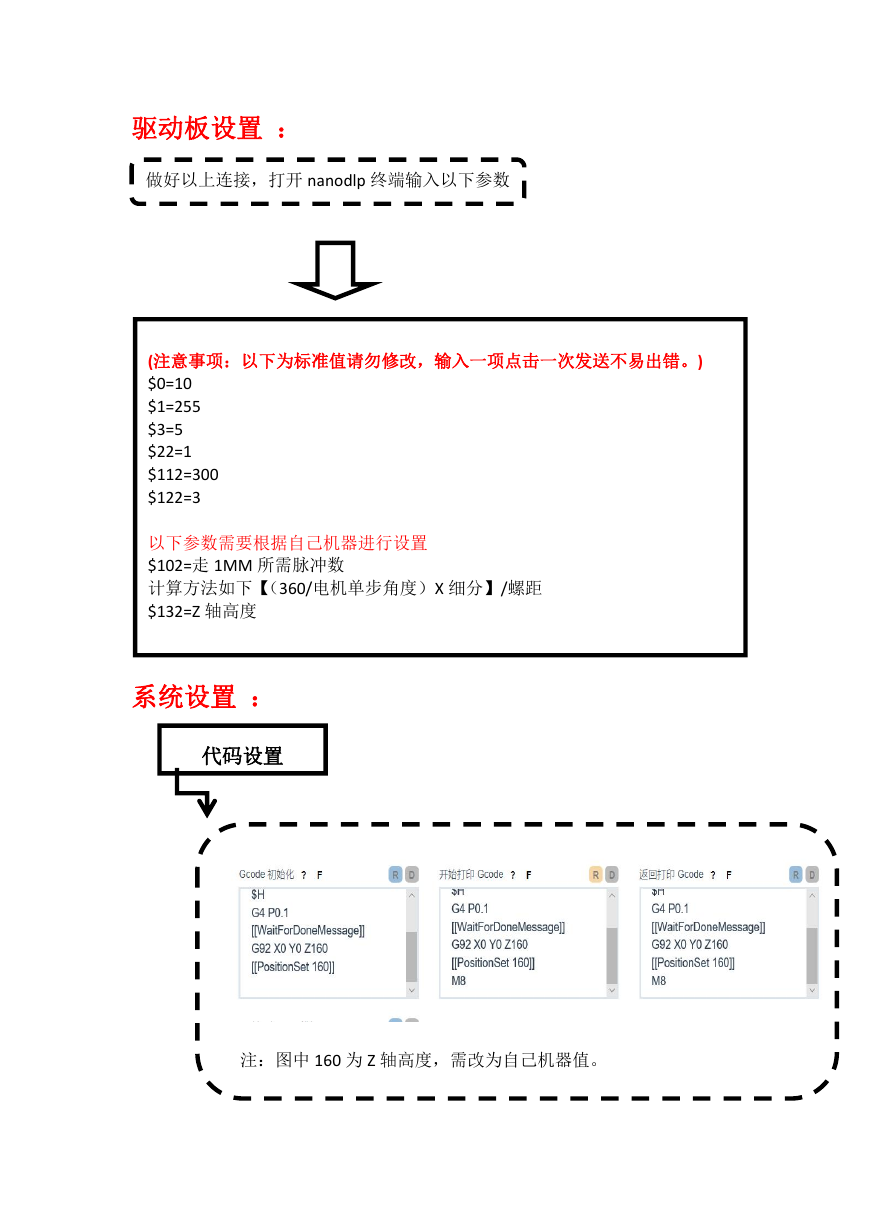

驱动板设置 : 做好以上连接,打开 nanodlp 终端输入以下参数 (注意事项:以下为标准值请勿修改,输入一项点击一次发送不易出错。) $0=10 $1=255 $3=5 $22=1 $112=300 $122=3 以下参数需要根据自己机器进行设置 $102=走 1MM 所需脉冲数 计算方法如下【(360/电机单步角度)X 细分】/螺距 $132=Z 轴高度 系统设置 : 代码设置 注:图中 160 为 Z 轴高度,需改为自己机器值。

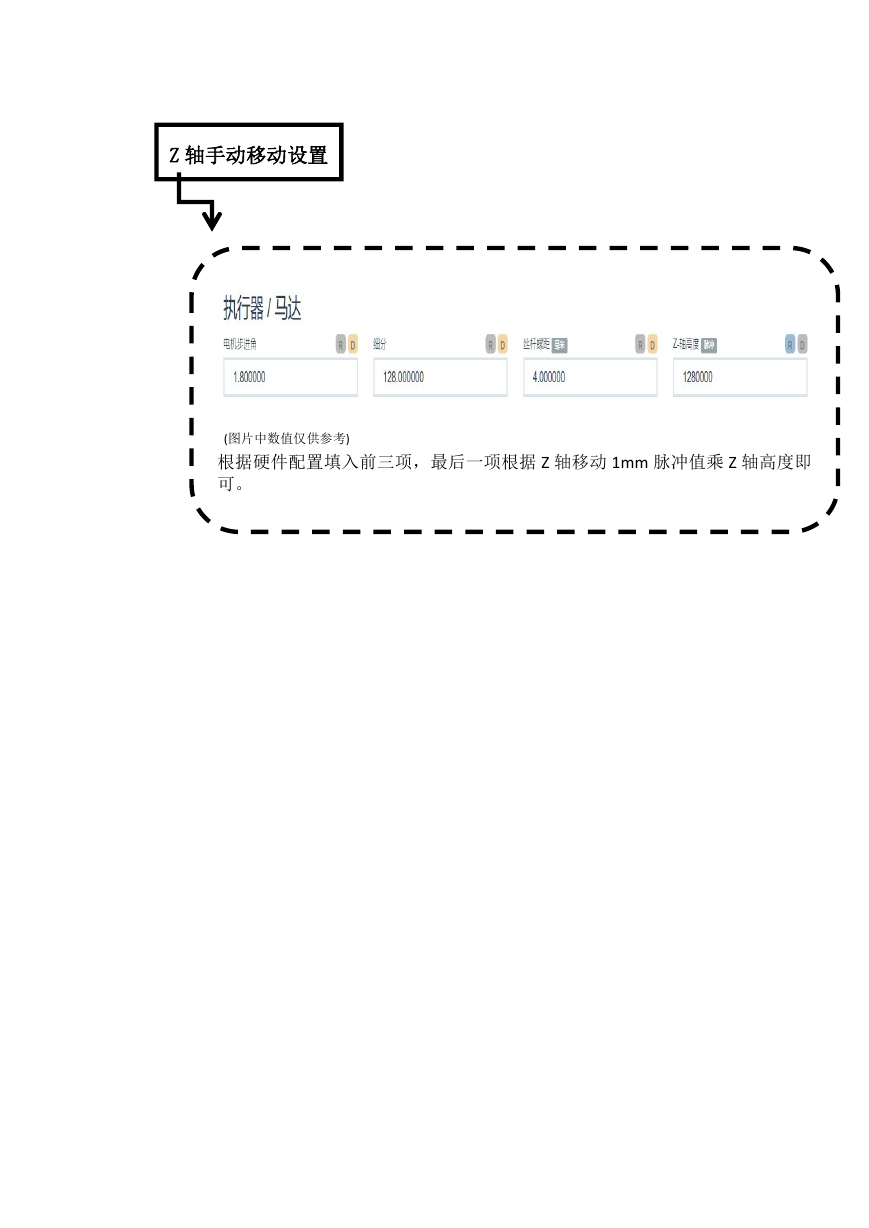

Z 轴手动移动设置 (图片中数值仅供参考) 根据硬件配置填入前三项,最后一项根据 Z 轴移动 1mm 脉冲值乘 Z 轴高度即 可。
