目錄準備事項 ........................................................................... 1 投影機 ................................................................................................... 1 包裝內容 ............................................................................................... 2 遙控器 ................................................................................................... 2 讀取LED指示燈號 ................................................................................. 3 安裝電池 ............................................................................................... 3 電池充電 ............................................................................................... 3 安裝記憶卡(選購) .................................................................................. 4 開啟/關閉您的投影機電源 ..................................................................... 4 調整焦距 ............................................................................................... 4 功能與操作 ........................................................................ 6 主選單 ................................................................................................... 6 播放影片 ............................................................................................... 7 播放圖片 ............................................................................................... 9 記憶卡更換 ............................................................................................ 11 播放其他裝置上的檔案 .......................................................................... 12 以電腦進行檔案管理 ............................................................................. 14 電量指示燈 ............................................................................................ 14 系統規格表 ........................................................................ 16 故障排除 ........................................................................... 18

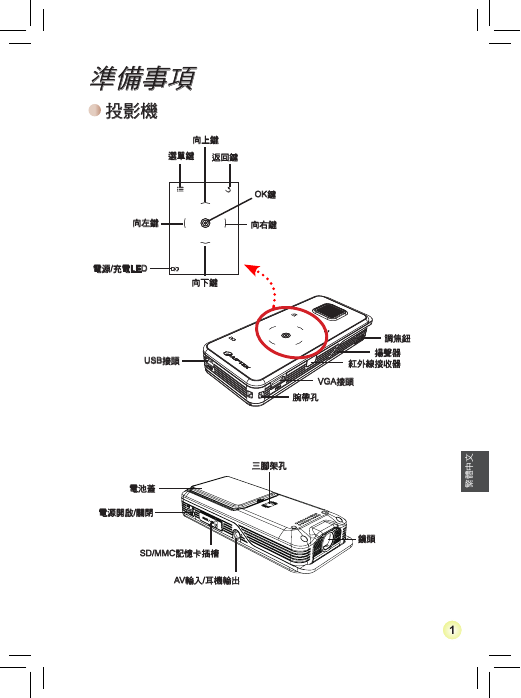

準備事項投影機向上鍵選單鍵返回鍵向左鍵 OK鍵向右鍵電源/充電LED 向下鍵 USB接頭調焦鈕揚聲器紅外線接收器 VGA接頭腕帶孔三腳架孔電池蓋電源開啟/關閉 SD/MMC記憶卡插槽 AV輸入/耳機輸出鏡頭文中體繁 1

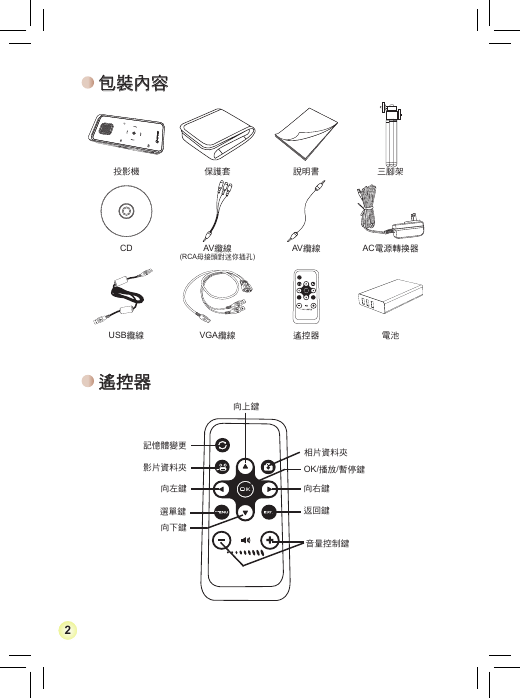

包裝內容投影機保護套說明書三腳架 CD AV纜線 (RCA母接頭對迷你插孔) AV纜線 AC電源轉換器 USB纜線 VGA纜線遙控器電池遙控器向上鍵記憶體變更影片資料夾向左鍵選單鍵向下鍵相片資料夾 OK/播放/暫停鍵向右鍵返回鍵音量控制鍵 2

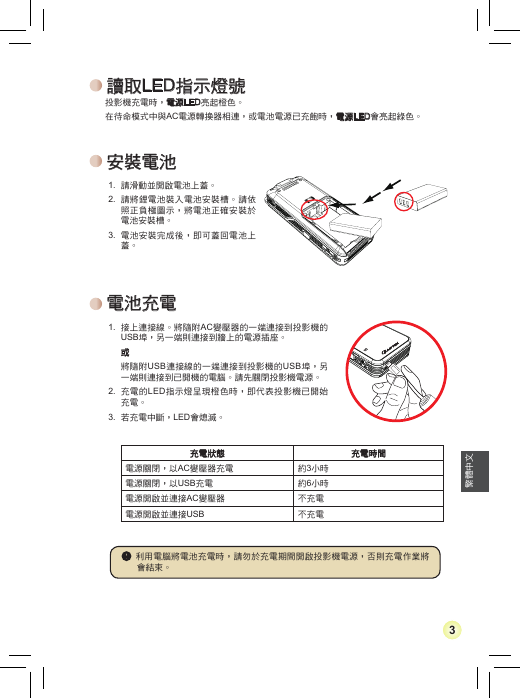

讀取LED指示燈號投影機充電時，電源LED亮起橙色。在待命模式中與AC電源轉換器相連，或電池電源已充飽時，電源LED會亮起綠色。安裝電池 1. 請滑動並開啟電池上蓋。 2. 請將鋰電池裝入電池安裝槽。請依照正負極圖示，將電池正確安裝於電池安裝槽。 3. 電池安裝完成後，即可蓋回電池上蓋。電池充電 1. 接上連接線。將隨附AC變壓器的一端連接到投影機的 USB埠，另一端則連接到牆上的電源插座。或將隨附USB連接線的一端連接到投影機的USB埠，另一端則連接到已開機的電腦。請先關閉投影機電源。 2. 充電的LED指示燈呈現橙色時，即代表投影機已開始充電。 3. 若充電中斷，LED會熄滅。充電狀態充電時間電源關閉，以AC變壓器充電電源關閉，以USB充電電源開啟並連接AC變壓器電源開啟並連接USB 約3小時約6小時不充電不充電利用電腦將電池充電時，請勿於充電期間開啟投影機電源，否則充電作業將會結束。文中體繁 3

安裝記憶卡(選購) 請依照下列步驟安裝記憶卡： 1. 開啟SD卡蓋。 2. 如圖所示輕輕推入卡片，直到觸及插槽底部為止。若要取出記憶卡，請輕壓記憶卡以使其彈起。然後再從插槽取出卡片即可。開啟/關閉您的投影機電源將電源開關滑動至「開啟」位置，以開啟投影機。若想關閉投影機，將電源開關滑動至「關閉」位置。調整焦距使用調焦鈕調整焦距，以獲得較清晰及清楚的圖片。 4

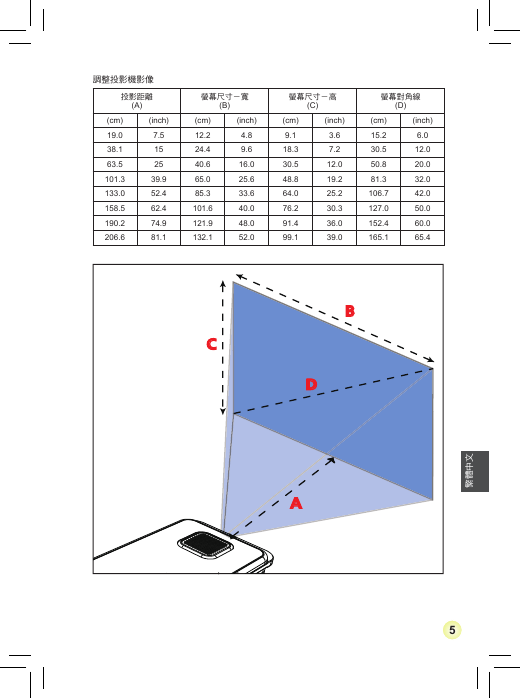

調整投影機影像投影距離 (A) 螢幕尺寸－寬 (B) 螢幕尺寸－高 (C) 螢幕對角線 (D) (cm) 19.0 38.1 63.5 101.3 133.0 158.5 190.2 206.6 (inch) 7.5 15 25 39.9 52.4 62.4 74.9 81.1 (cm) 12.2 24.4 40.6 65.0 85.3 101.6 121.9 132.1 C (inch) 4.8 9.6 16.0 25.6 33.6 40.0 48.0 52.0 (cm) 9.1 18.3 30.5 48.8 64.0 76.2 91.4 99.1 (inch) 3.6 7.2 12.0 19.2 25.2 30.3 36.0 39.0 (cm) 15.2 30.5 50.8 81.3 106.7 127.0 152.4 165.1 (inch) 6.0 12.0 20.0 32.0 42.0 50.0 60.0 65.4 B D A 文中體繁 5

功能與操作主選單開啟投影機電源後，首先您將看到開啟畫面，然後是如下所示的主選單。 l 影片：本功能可讓使用者選擇螢幕投射的影片檔案。 l 圖片：本功能可讓使用者選擇螢幕投射的JPEG影像檔案。 l 音樂：本功能可讓使用者選擇螢幕播放的MP3檔案。 l 系統設定：本功能可讓使用者調整某些偏好設定，像是語言、格式化、嗶聲及預設值。 l 檔案：檔案瀏覽器是個方便的工具，可讓您在音軌、檔案及資料夾之間快速切換。 l 記憶卡更換：本功能可讓使用者選擇內建記憶體或SD卡作為所使用的儲存裝置。投影機溫度因其高效能而發熱是正常現象。 66

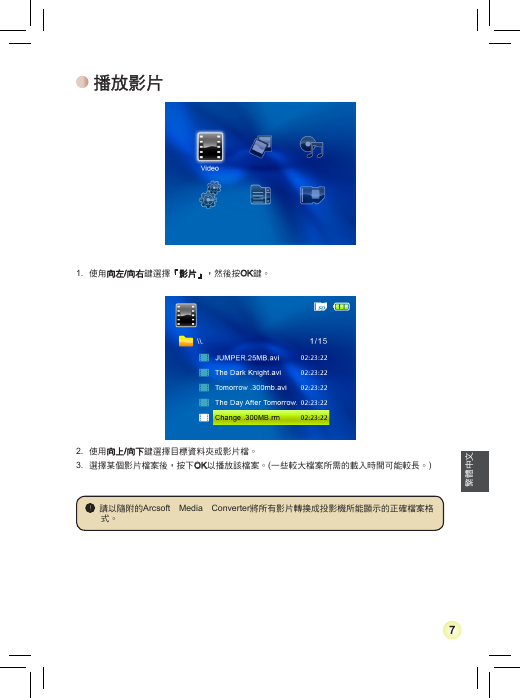

播放影片 1. 使甪向左/向右鍵選擇「影片」，然後按OK鍵。 2. 使用向上/向下鍵選擇目標資料夾或影片檔。 3. 選擇某個影片檔案後，按下OK以播放該檔案。(一些較大檔案所需的載入時間可能較長。) 請以隨附的Arcsoft Media Converter將所有影片轉換成投影機所能顯示的正確檔案格式。文中體繁 77
