一、扫描仪的安装与设定

拆开扫描仪包装

安装扫描仪硬件

步骤一、扫描仪自动保护锁

步骤二、连接您的扫描仪*和计算机

安装扫描仪软件

二、扫描仪的使用与维护

测试扫描仪*

扫描正负片

安装透扫器

透扫片夹

使用透扫片夹扫描正负片

扫描正负片的相关注意事项

亮灯控制

维护

三、扫描仪的按键使用

Copy复印按键

OCR光学文字识别按键

有关文字辨识的一些重点

Power Save 省电开关按键

E-Mail电子邮件按键

SCAN 扫描按键

四、方正扫描仪TWAIN程序

方正扫描仪TWAIN程序简介

方正扫描仪TWAIN程序功能

扫描来源：

扫描模式：

分辨率：

亮度：

对比：

水平反转：

垂直反转：

顺时钟旋转90\(：

旋转180°：

逆时钟旋转90\(：

预览区域：

放大镜：

扫描按钮：

预扫按钮：

高级控制按钮：

取消：

帮助：

单位：

版本：

高级控制设定窗口

偏好窗口

屏幕Gamma值

自动密度

反转

去网点

滤镜

总在最上层显示

启动时自动预扫

预扫后自动剪裁

单位

颜色校正的高级窗口

通道

色调分布图

亮色调

中间色调

暗色调

色彩浓度

Gamma

扫描小秘诀

附录：规格

I. How to Set Up Your Scanner

Box Contents

Install the Scanner’s Hardware

Step 1. Hassle-Free Lock Mechanism

Step 2. Connecting the Scanner to Your Computer

Install the Software

II. Operating the Scanner

Testing the Scanner

Scanning the Films7

Installing the Transparency Adapter

Founderscan Negative and Positive Film Holders

Scanning Negative and Positive films

Important Notes about Scanning Film

Lamp Control

Maintenance

III. Scanner Buttons

Copy Button

OCR Button

Some key points about OCR

Power Save Button

E-Mail Button

Scan Button

IV. The Founderscan TWAIN Program

Introduction

Founderscan Dialog Box Features

Advanced Settings Window

Preferences Window

Monitor Gamma

Auto Density

Inverse

Descreen

Filter

Always on Top

Auto Prescan at Startup

Auto Crop after Prescan

Equalized Colors

Unit

Advanced Windows for Color Correction

Color Channels

Histogram

Tone Map

Image Gamma

Scanning Tips

Appendix: Specifications

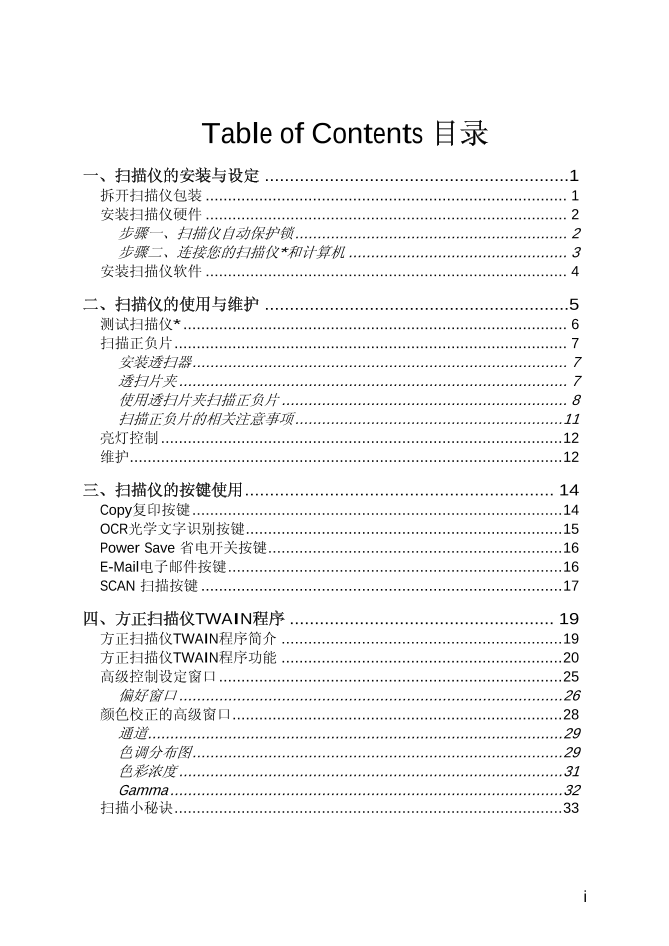

Table of Contents 目录一、扫描仪的安装与设定 .............................................................1 拆开扫描仪包装 ................................................................................. 1 安装扫描仪硬件 ................................................................................. 2 步骤一、扫描仪自动保护锁 ............................................................. 2 步骤二、连接您的扫描仪*和计算机 ................................................. 3 安装扫描仪软件 ................................................................................. 4 二、扫描仪的使用与维护 .............................................................5 测试扫描仪* ...................................................................................... 6 扫描正负片........................................................................................ 7 安装透扫器.................................................................................... 7 透扫片夹 ....................................................................................... 7 使用透扫片夹扫描正负片 ................................................................ 8 扫描正负片的相关注意事项 ............................................................11 亮灯控制 ..........................................................................................12 维护.................................................................................................12 三、扫描仪的按键使用.............................................................. 14 Copy复印按键 ...................................................................................14 OCR光学文字识别按键.......................................................................15 Power Save 省电开关按键..................................................................16 E-Mail电子邮件按键...........................................................................16 SCAN 扫描按键 .................................................................................17 四、方正扫描仪TWAIN程序 ..................................................... 19 方正扫描仪TWAIN程序简介 ...............................................................19 方正扫描仪TWAIN程序功能 ...............................................................20 高级控制设定窗口 .............................................................................25 偏好窗口 ......................................................................................26 颜色校正的高级窗口..........................................................................28 通道.............................................................................................29 色调分布图...................................................................................29 色彩浓度 ......................................................................................31 Gamma ........................................................................................32 扫描小秘诀.......................................................................................33 i

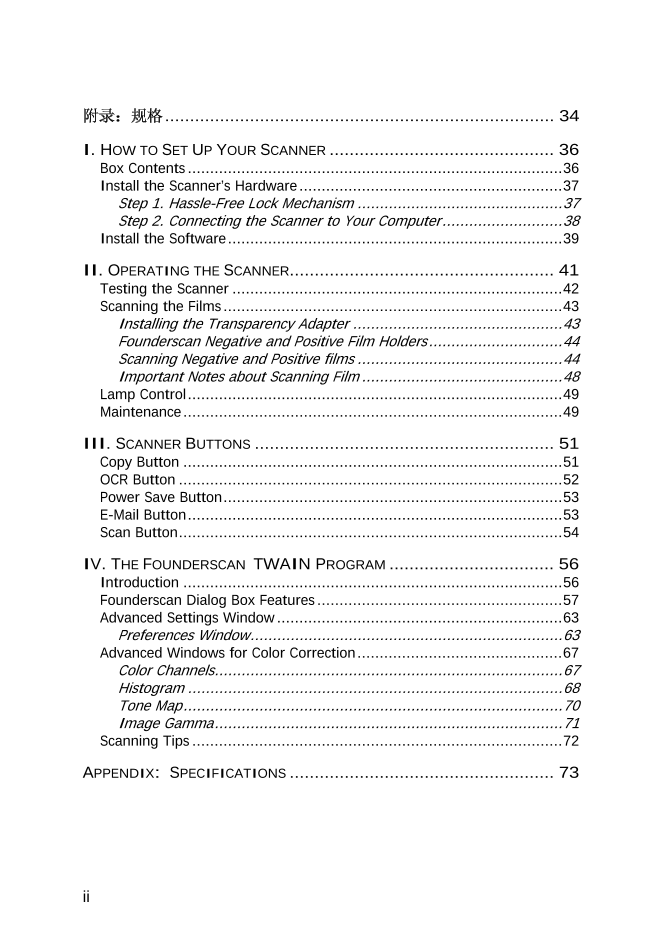

附录：规格 .............................................................................. 34 I. HOW TO SET UP YOUR SCANNER ............................................. 36 Box Contents ....................................................................................36 Install the Scanner’s Hardware ...........................................................37 Step 1. Hassle-Free Lock Mechanism ..............................................37 Step 2. Connecting the Scanner to Your Computer...........................38 Install the Software...........................................................................39 II. OPERATING THE SCANNER..................................................... 41 Testing the Scanner ..........................................................................42 Scanning the Films ............................................................................43 Installing the Transparency Adapter ...............................................43 Founderscan Negative and Positive Film Holders ..............................44 Scanning Negative and Positive films ..............................................44 Important Notes about Scanning Film .............................................48 Lamp Control....................................................................................49 Maintenance.....................................................................................49 III. SCANNER BUTTONS ............................................................ 51 Copy Button .....................................................................................51 OCR Button ......................................................................................52 Power Save Button............................................................................53 E-Mail Button....................................................................................53 Scan Button......................................................................................54 IV. THE FOUNDERSCAN TWAIN PROGRAM ................................. 56 Introduction .....................................................................................56 Founderscan Dialog Box Features .......................................................57 Advanced Settings Window ................................................................63 Preferences Window......................................................................63 Advanced Windows for Color Correction..............................................67 Color Channels..............................................................................67 Histogram ....................................................................................68 Tone Map.....................................................................................70 Image Gamma..............................................................................71 Scanning Tips ...................................................................................72 APPENDIX: SPECIFICATIONS ..................................................... 73 ii

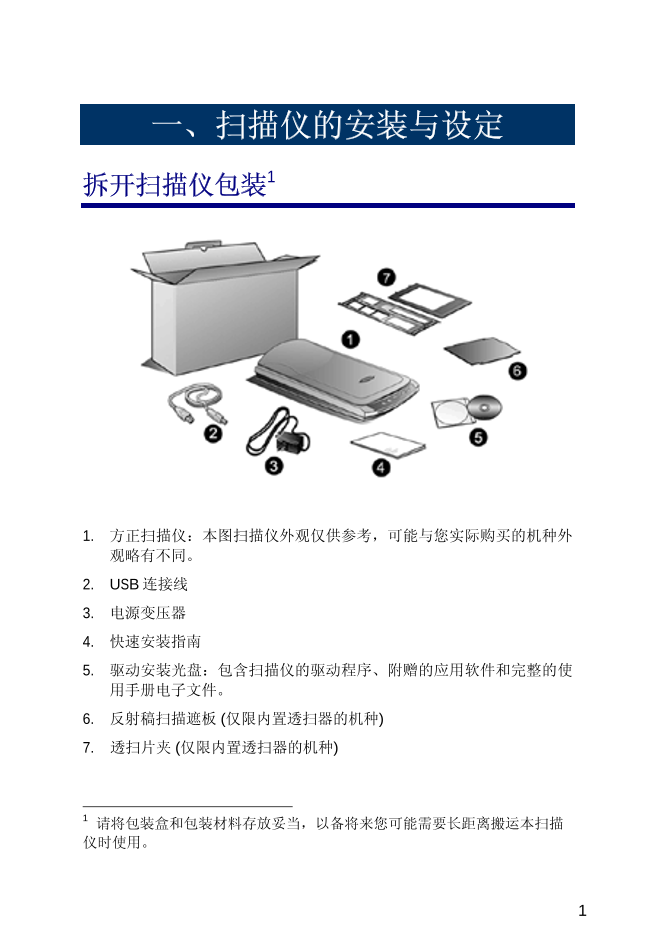

一、扫描仪的安装与设定拆开扫描仪包装1 1. 方正扫描仪：本图扫描仪外观仅供参考，可能与您实际购买的机种外观略有不同。 2. USB 连接线 3. 电源变压器 4. 快速安装指南 5. 驱动安装光盘：包含扫描仪的驱动程序、附赠的应用软件和完整的使用手册电子文件。 6. 反射稿扫描遮板 (仅限内置透扫器的机种) 7. 透扫片夹 (仅限内置透扫器的机种) 1 请将包装盒和包装材料存放妥当，以备将来您可能需要长距离搬运本扫描仪时使用。 1

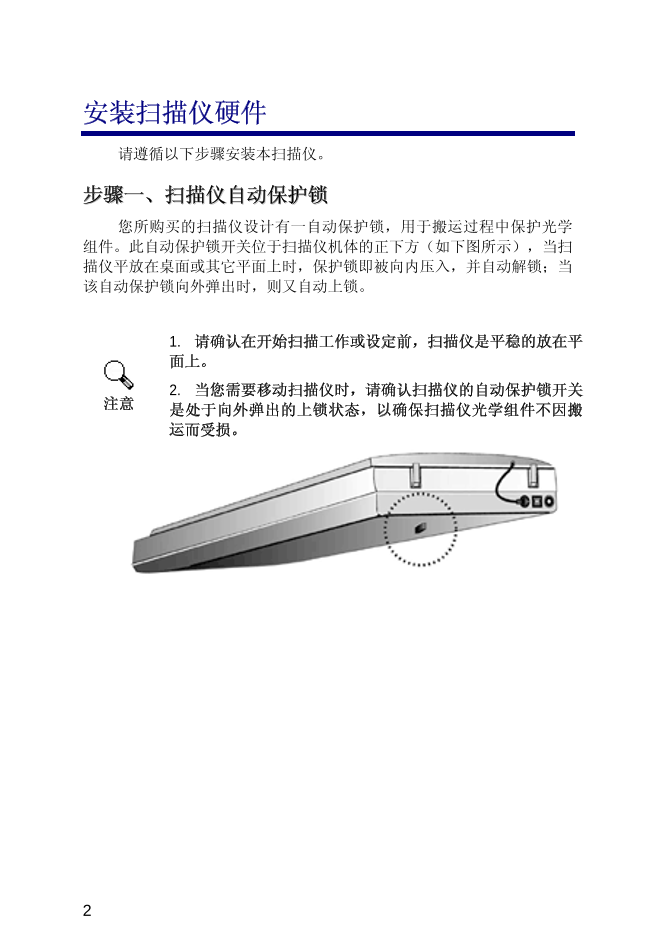

安装扫描仪硬件请遵循以下步骤安装本扫描仪。步骤一、扫描仪自动保护锁您所购买的扫描仪设计有一自动保护锁，用于搬运过程中保护光学组件。此自动保护锁开关位于扫描仪机体的正下方（如下图所示），当扫描仪平放在桌面或其它平面上时，保护锁即被向内压入，并自动解锁；当该自动保护锁向外弹出时，则又自动上锁。 1. 请确认在开始扫描工作或设定前，扫描仪是平稳的放在平面上。 2. 当您需要移动扫描仪时，请确认扫描仪的自动保护锁开关注意是处于向外弹出的上锁状态，以确保扫描仪光学组件不因搬运而受损。 2

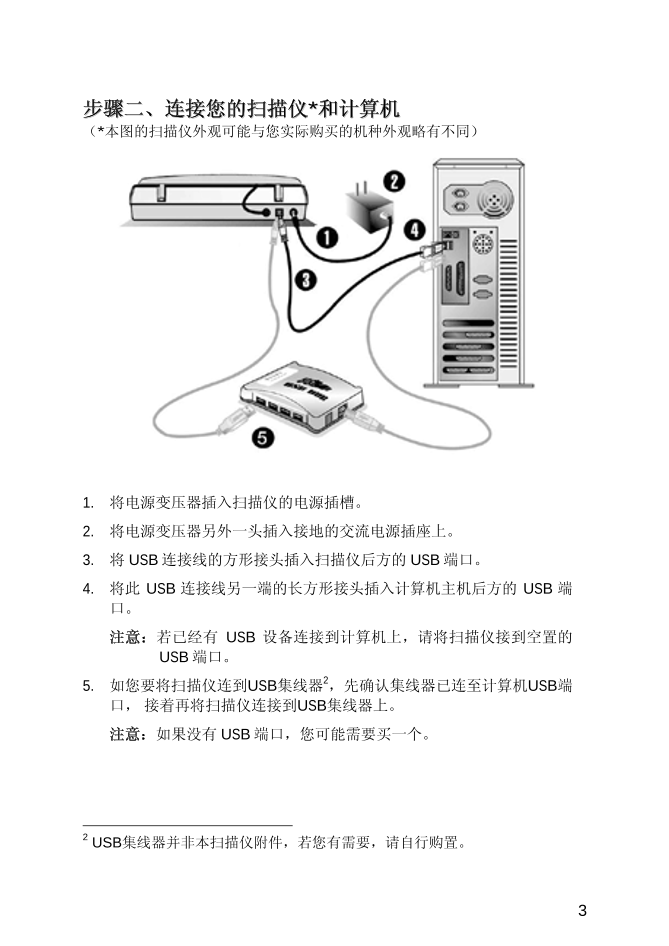

步骤二、连接您的扫描仪*和计算机（*本图的扫描仪外观可能与您实际购买的机种外观略有不同） 1. 将电源变压器插入扫描仪的电源插槽。 2. 将电源变压器另外一头插入接地的交流电源插座上。 3. 将 USB 连接线的方形接头插入扫描仪后方的 USB 端口。 4. 将此 USB 连接线另一端的长方形接头插入计算机主机后方的 USB 端口。注意：若已经有 USB 设备连接到计算机上，请将扫描仪接到空置的 USB 端口。 5. 如您要将扫描仪连到USB集线器2，先确认集线器已连至计算机USB端口，接着再将扫描仪连接到USB集线器上。注意：如果没有 USB 端口，您可能需要买一个。 2 USB集线器并非本扫描仪附件，若您有需要，请自行购置。 3

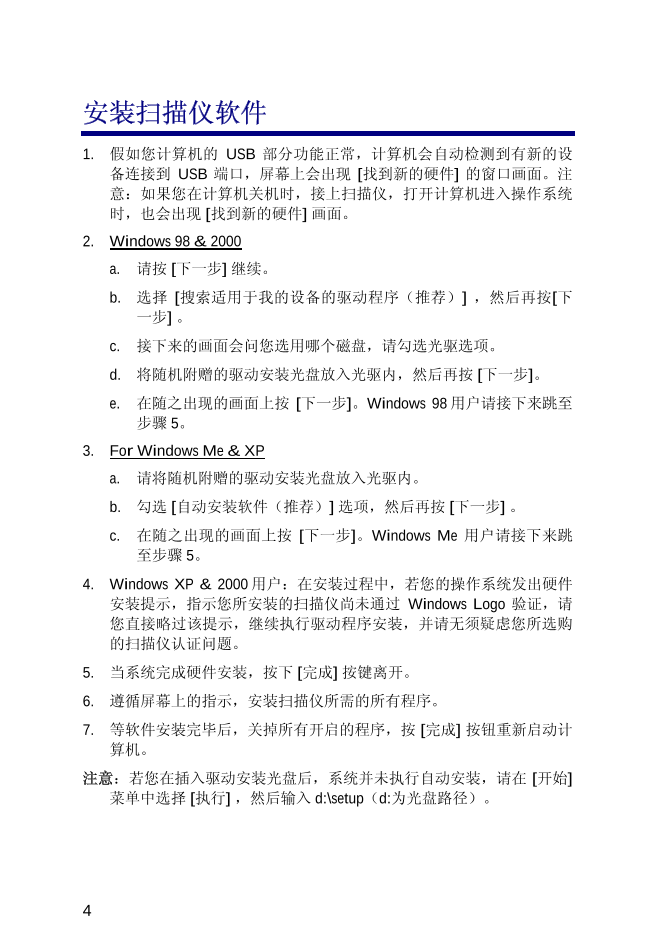

安装扫描仪软件 1. 假如您计算机的 USB 部分功能正常，计算机会自动检测到有新的设备连接到 USB 端口，屏幕上会出现 [找到新的硬件] 的窗口画面。注意：如果您在计算机关机时，接上扫描仪，打开计算机进入操作系统时，也会出现 [找到新的硬件] 画面。 2. Windows 98 & 2000 a. 请按 [下一步] 继续。 b. 选择 [搜索适用于我的设备的驱动程序（推荐）] ，然后再按[下一步] 。 c. 接下来的画面会问您选用哪个磁盘，请勾选光驱选项。 d. 将随机附赠的驱动安装光盘放入光驱内，然后再按 [下一步]。 e. 在随之出现的画面上按 [下一步]。Windows 98 用户请接下来跳至步骤 5。 3. For Windows Me & XP a. 请将随机附赠的驱动安装光盘放入光驱内。 b. 勾选 [自动安装软件（推荐）] 选项，然后再按 [下一步] 。 c. 在随之出现的画面上按 [下一步]。Windows Me 用户请接下来跳至步骤 5。 4. Windows XP & 2000 用户：在安装过程中，若您的操作系统发出硬件安装提示，指示您所安装的扫描仪尚未通过 Windows Logo 验证，请您直接略过该提示，继续执行驱动程序安装，并请无须疑虑您所选购的扫描仪认证问题。 5. 当系统完成硬件安装，按下 [完成] 按键离开。 6. 遵循屏幕上的指示，安装扫描仪所需的所有程序。 7. 等软件安装完毕后，关掉所有开启的程序，按 [完成] 按钮重新启动计算机。注意：若您在插入驱动安装光盘后，系统并未执行自动安装，请在 [开始] 菜单中选择 [执行] ，然后输入 d:\setup（d:为光盘路径）。 4

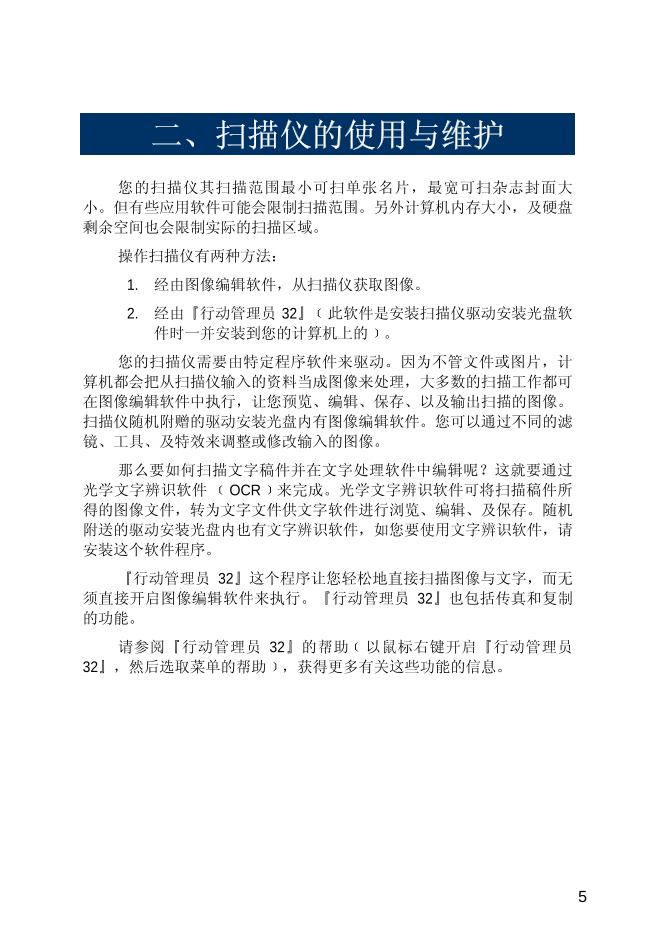

二、扫描仪的使用与维护您的扫描仪其扫描范围最小可扫单张名片，最宽可扫杂志封面大小。但有些应用软件可能会限制扫描范围。另外计算机内存大小，及硬盘剩余空间也会限制实际的扫描区域。操作扫描仪有两种方法： 1. 经由图像编辑软件，从扫描仪获取图像。 2. 经由『行动管理员 32』﹝此软件是安装扫描仪驱动安装光盘软件时一并安装到您的计算机上的﹞。您的扫描仪需要由特定程序软件来驱动。因为不管文件或图片，计算机都会把从扫描仪输入的资料当成图像来处理，大多数的扫描工作都可在图像编辑软件中执行，让您预览、编辑、保存、以及输出扫描的图像。扫描仪随机附赠的驱动安装光盘内有图像编辑软件。您可以通过不同的滤镜、工具、及特效来调整或修改输入的图像。那么要如何扫描文字稿件并在文字处理软件中编辑呢？这就要通过光学文字辨识软件 ﹝OCR﹞来完成。光学文字辨识软件可将扫描稿件所得的图像文件，转为文字文件供文字软件进行浏览、编辑、及保存。随机附送的驱动安装光盘内也有文字辨识软件，如您要使用文字辨识软件，请安装这个软件程序。『行动管理员 32』这个程序让您轻松地直接扫描图像与文字，而无须直接开启图像编辑软件来执行。『行动管理员 32』也包括传真和复制的功能。请参阅『行动管理员 32』的帮助﹝以鼠标右键开启『行动管理员 32』，然后选取菜单的帮助﹞，获得更多有关这些功能的信息。 5

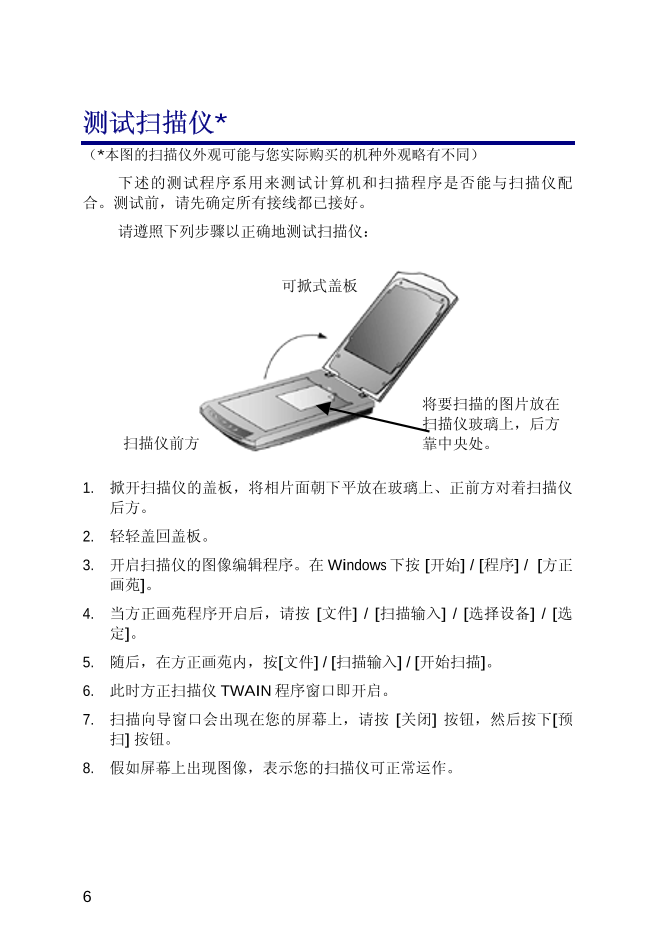

测试扫描仪* （*本图的扫描仪外观可能与您实际购买的机种外观略有不同）下述的测试程序系用来测试计算机和扫描程序是否能与扫描仪配合。测试前，请先确定所有接线都已接好。请遵照下列步骤以正确地测试扫描仪：可掀式盖板将要扫描的图片放在扫描仪玻璃上，后方扫描仪前方靠中央处。 1. 掀开扫描仪的盖板，将相片面朝下平放在玻璃上、正前方对着扫描仪后方。 2. 轻轻盖回盖板。 3. 开启扫描仪的图像编辑程序。在 Windows 下按 [开始] / [程序] / [方正画苑]。 4. 当方正画苑程序开启后，请按 [文件] / [扫描输入] / [选择设备] / [选定]。 5. 随后，在方正画苑内，按[文件] / [扫描输入] / [开始扫描]。 6. 此时方正扫描仪 TWAIN 程序窗口即开启。 7. 扫描向导窗口会出现在您的屏幕上，请按 [关闭] 按钮，然后按下[预扫] 按钮。 8. 假如屏幕上出现图像，表示您的扫描仪可正常运作。 6
