    8. 3 级维修 U205 U204 RCV 触点 ANT5000、ANT5001 电机触点 U2000 磁传感器 加速传感器 CN4000 电池连接器 近距离+RGB 传感器 ANT5002、ANT5003 8-1. 组件布局 ANT1000、ANT1001 ANT1002、ANT1003 ANT1004、ANT1005 ANT6003、ANT6004 5M 摄像头连接器 电源键触点 HDC7002 HDC7000 GPIO 扩张器 IC U3000 U1013 收发器 天线触点（针对 DIV 天线） 5.5’’ FHD OCTA 连接器 F1000 主 FEMid PAM1001 高频带 PA （LTE B7、B38、B40、B41） PAM1000 低/中频带 MMPA CON5000 副麦克风连接器 HDC7001 13M OIS 摄像头连接器 U702 OCTA DCDC 转换器 U1006 APT 模块 U401 E/p 防弹出 IC SIM600 Hybrid 双 NANO SIM U6002 IC-电压检测 HEA6000 头座 B 到 B 连接器 ANT2000 天线触点（针对 BT/WIFI） U2001 BT/WIFI 模块 LED500 闪光灯 ANT2002 天线触点（针对 NFC） ANT6001、ANT6002 VOL UP 触点 ANT6000、ANT6002 VOL DN 触点 ANT7000、ANT7001 天线触点（针对 MST） U7011 触摸 IC LDO ANT4000、ANT4001 扬声器连接器 HDC6000 FPS IF 连接器 RFS1001 射频连接器 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-1

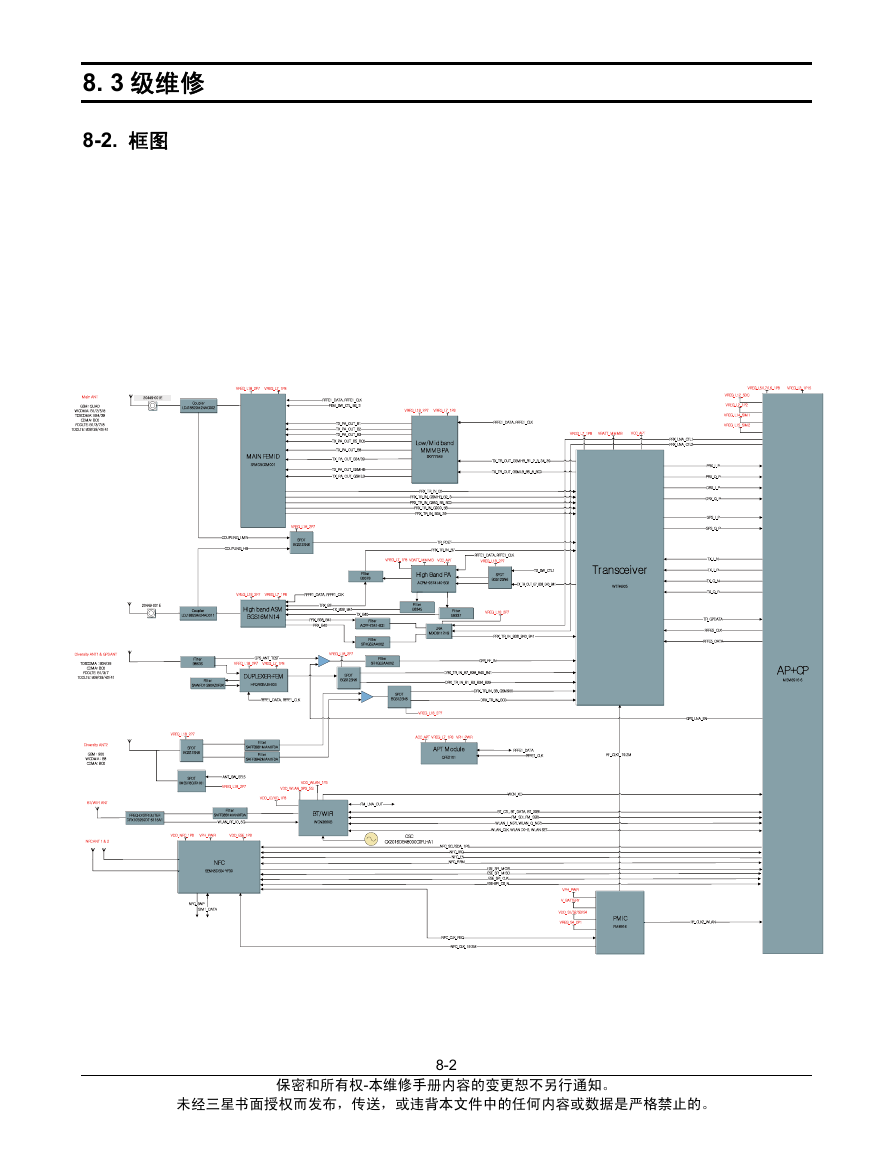

    8. 3 级维修 8-2. 框图 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-2

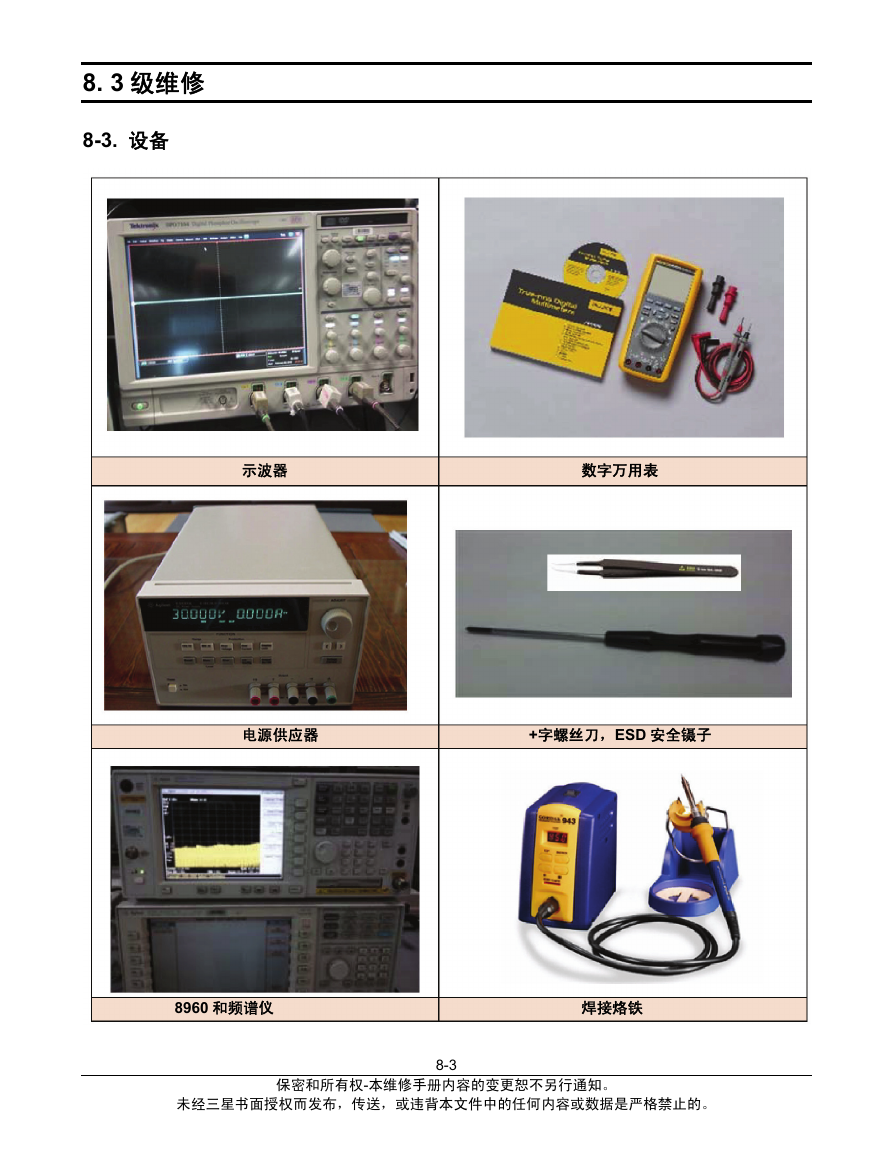

    示波器 数字万用表 电源供应器 +字螺丝刀，ESD 安全镊子 8. 3 级维修 8-3. 设备 8960 和频谱仪 焊接烙铁 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-3

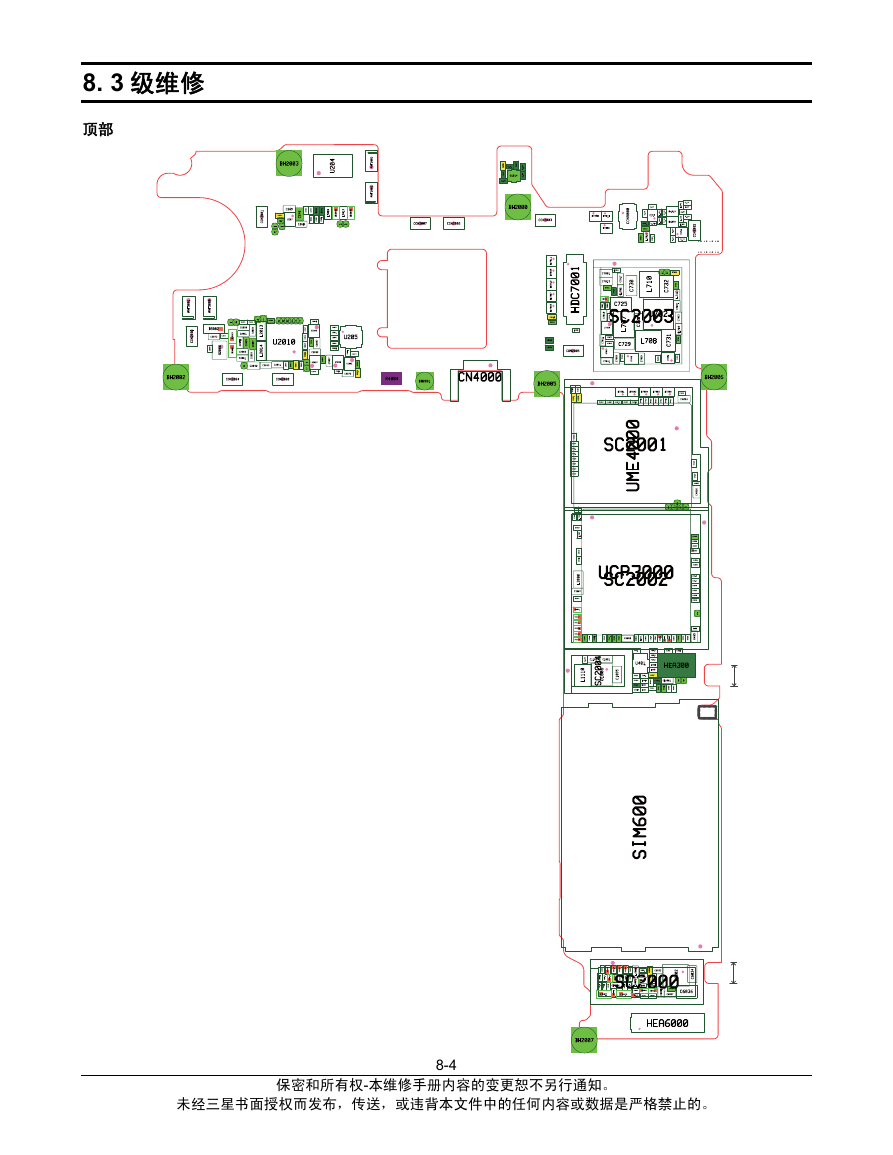

    8. 3 级维修 顶部 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-4
    8. 3 级维修 底部 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-5

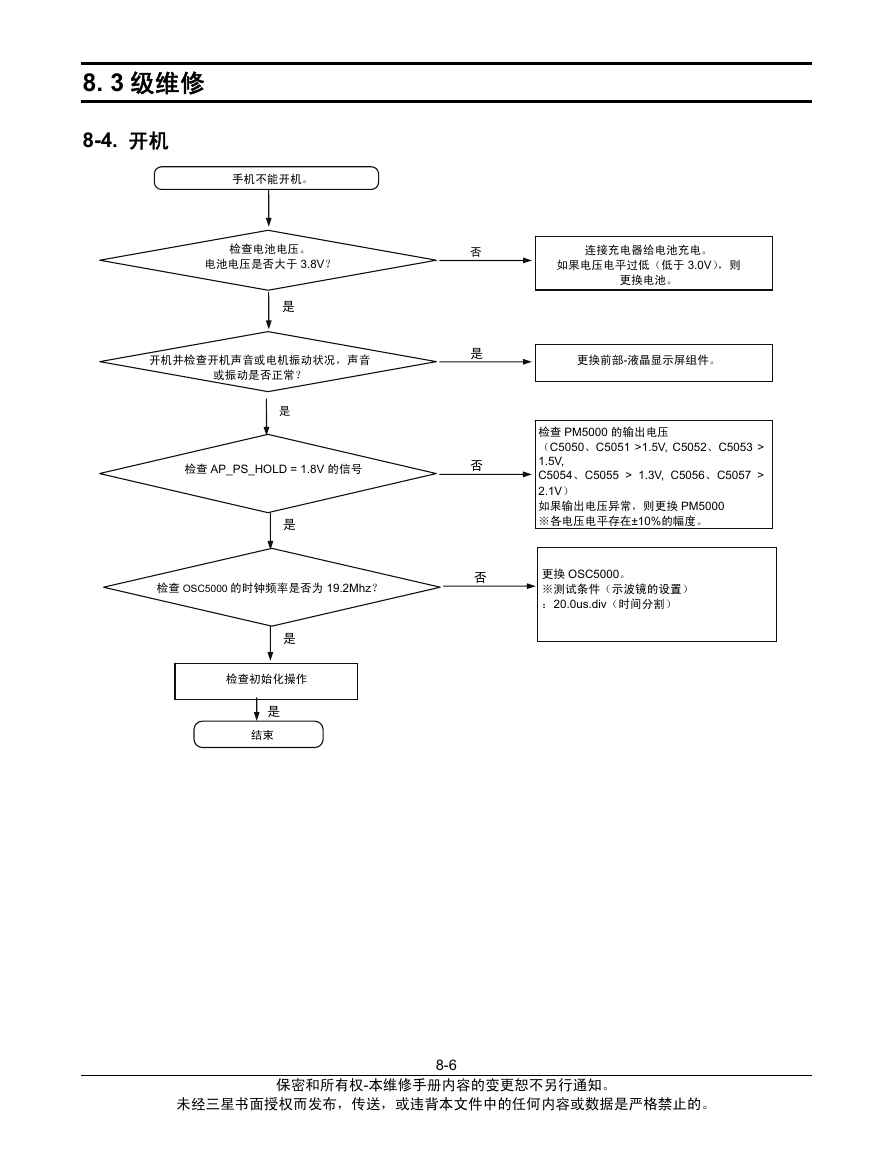

    否 是 否 否 连接充电器给电池充电。 如果电压电平过低（低于 3.0V），则 更换电池。 更换前部-液晶显示屏组件。 检查 PM5000 的输出电压 （C5050、C5051 >1.5V, C5052、C5053 > 1.5V, C5054、C5055 > 1.3V, C5056、C5057 > 2.1V） 如果输出电压异常，则更换 PM5000 ※各电压电平存在±10%的幅度。 更换 OSC5000。 ※测试条件（示波镜的设置） ：20.0us.div（时间分割） 8. 3 级维修 8-4. 开机 手机不能开机。 检查电池电压。 电池电压是否大于 3.8V？ 是 开机并检查开机声音或电机振动状况，声音 或振动是否正常？ 是 检查 AP_PS_HOLD = 1.8V 的信号 是 检查 OSC5000 的时钟频率是否为 19.2Mhz？ 是 检查初始化操作 是 结束 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-6

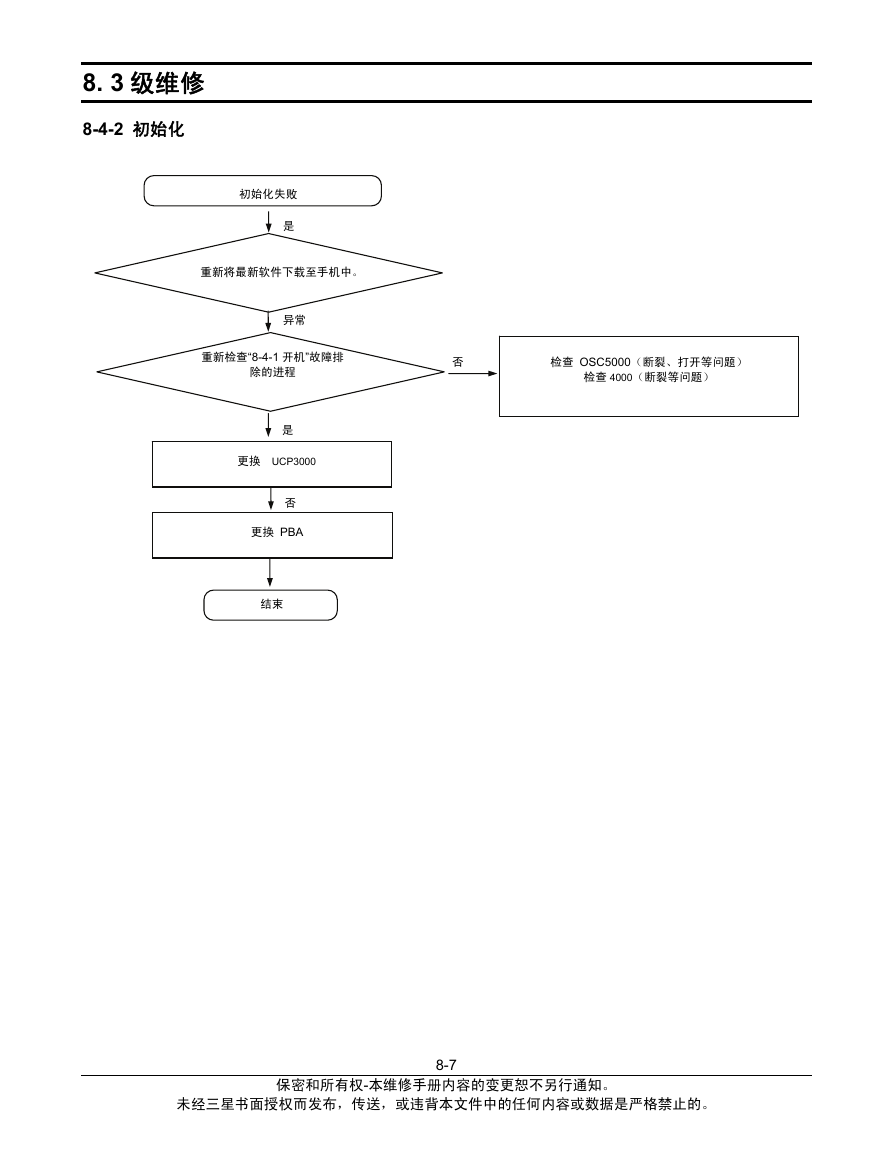

    8. 3 级维修 8-4-2 初始化 初始化失败 是 重新将最新软件下载至手机中。 异常 重新检查“8-4-1 开机”故障排 除的进程 否 是 更换 UCP3000 否 更换 PBA 结束 检查 OSC5000（断裂、打开等问题） 检查 4000（断裂等问题） 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-7
    8. 3 级维修 8-4-3. 无服务 无服务 是 检查菜单设置 菜单→应用程序→设置→连接→移动网络→网络模式 →设置为自动连接？ CP : G120FXXXX 检查主天线是否存在 否 否 重新焊接分量 更换 SIM600 主屏幕→电话→键盘→ *#1234#→检查手机版本→ CP : G120FXXXX 或未知 CP： 未知 检查天线路径分量是否正常？ 是 检查 VREF VREF（1098） = 1.8V 是 更换 PBA 是 结束 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 8-8
