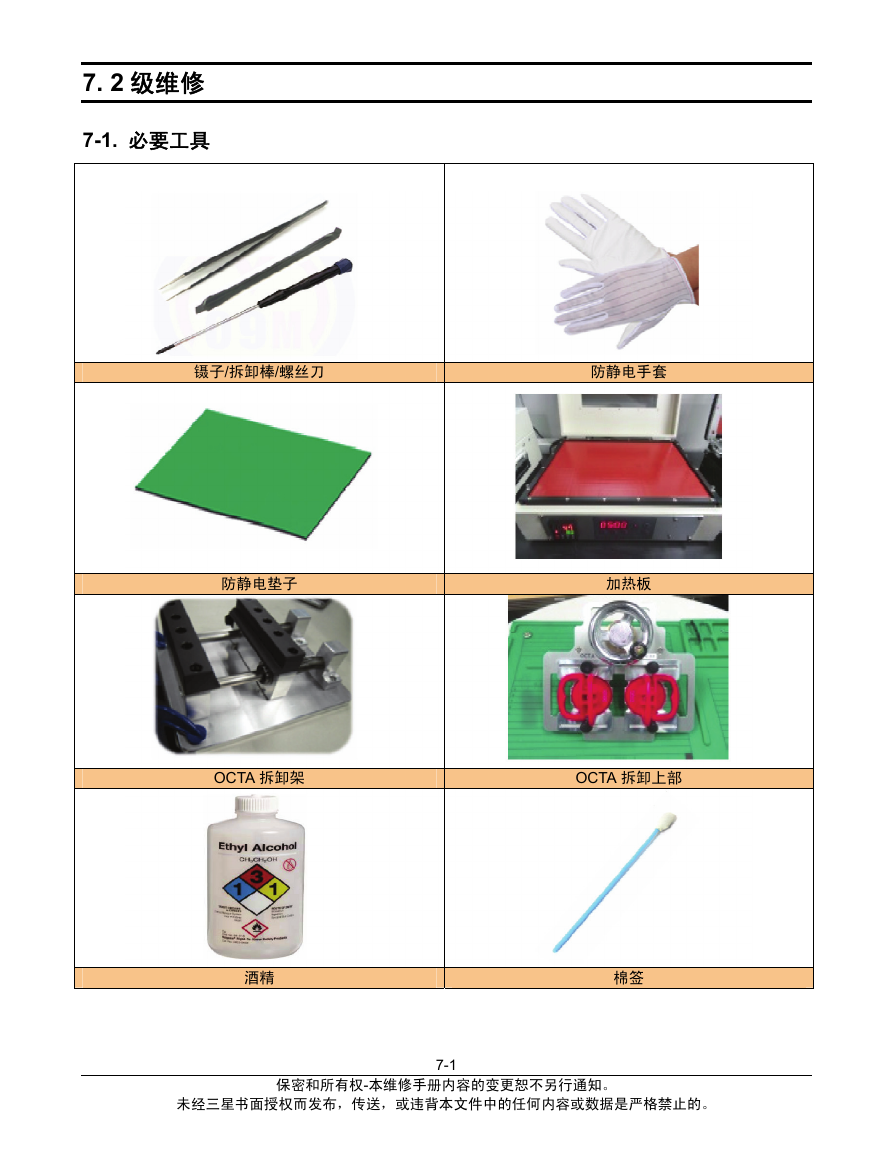

7. 2 级维修 7-1. 必要工具镊子/拆卸棒/螺丝刀防静电手套防静电垫子加热板 OCTA 拆卸架 OCTA 拆卸上部酒精棉签保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1

7. 2 级维修 7-2. 维修后需要更换的部分 BOM 描述图片 [顶部_GH02-11553A] [底部_GH02-11554A] 备注维修前部时进行更换 A/S-胶贴-主屏幕维修 [GH02-11553A] [GH02-11554A] 胶贴 ETC-托架 HR [GH02-11822A] A/S 触摸键顶部胶贴 [GH81-13550A] 保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2

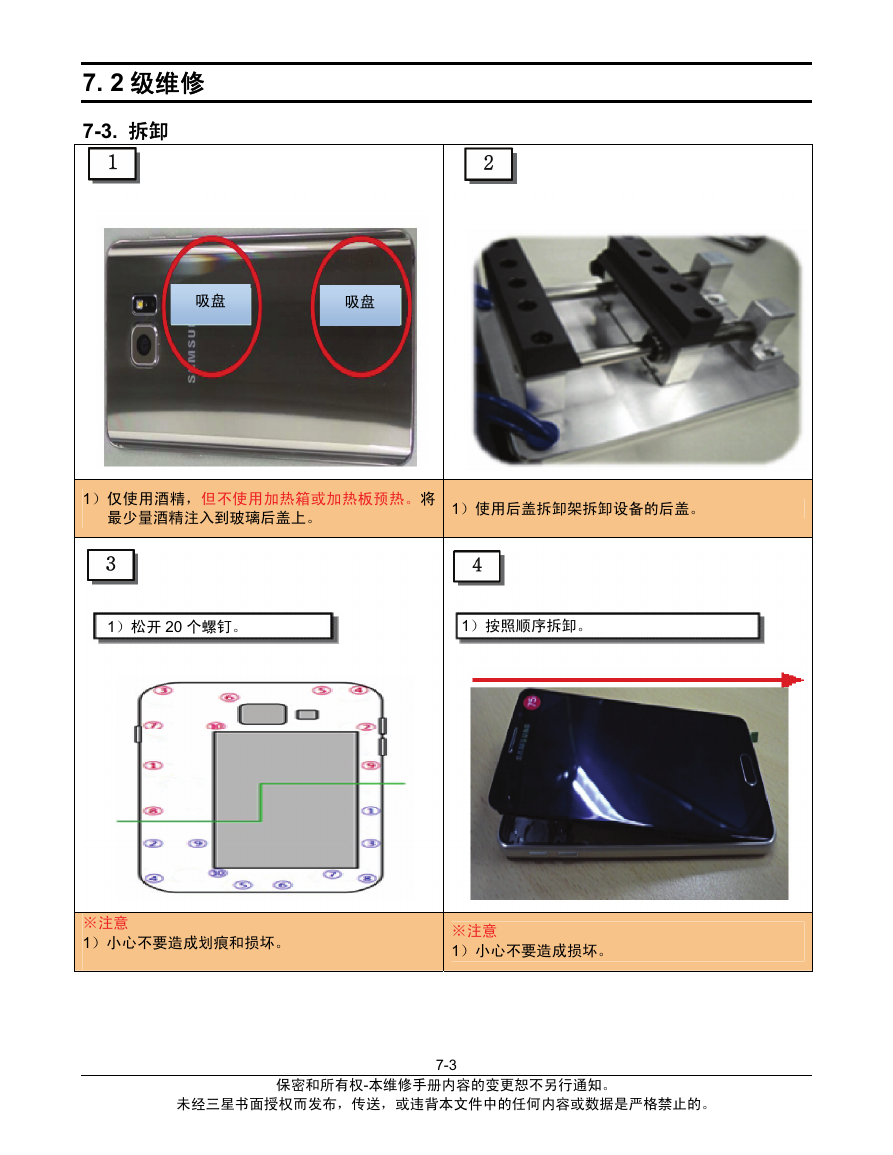

7. 2 级维修 7-3. 拆卸吸盘吸盘 1）仅使用酒精，但不使用加热箱或加热板预热。将最少量酒精注入到玻璃后盖上。 1）松开 20 个螺钉。 1）使用后盖拆卸架拆卸设备的后盖。 1）按照顺序拆卸。 ※注意 1）小心不要造成划痕和损坏。 ※注意 1）小心不要造成损坏。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3

7. 2 级维修 1）松开 PBA 组件上的 1 个螺钉。 2）拆卸同轴电缆头。 1）拆卸 PBA 上的 OCTA、主屏幕键连接器和同轴电缆。 2）分离托架上的 PBA。 1）拆卸 PBA 上的高分辨率摄像头与前置摄像头。 ※小心不要造成损坏。 1）拆卸接收器、电机、扬声器以及电池。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4

7. 2 级维修连接 1）使用拆卸工装拆卸 OCTA。 ※小心不要造成损坏。 1）松开 1 个螺钉。 2）拆卸托架上的触摸键和副 PBA。 ※小心不要造成损坏。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-5

7. 2 级维修 7-4. 组装 1）组装主屏幕键。 2）组装副 PBA 和 1 处螺钉。 1）使用 OCTA 安装工装将 OCTA 组装到托架上。 1）组装电池、电机、接收器。 2）使用电池压紧工装按压电池。 1）组装高分辨率摄像头与前置摄像头。 ※ 不要触摸摄像头窗口。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-6

7. 2 级维修 1）将 PBA 组件放置在托架上。 2）组装 3 个连接器。（副 PBA、OCTA、主屏幕键） 1）拧紧 1 处螺钉。 2）组装同轴电缆。 1）将后部组装到托架组件上。 1）拧紧 17 处螺钉。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-7

7. 2 级维修 1）安装后盖。 1）使用 OCTA 按压工装按压设备。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-8
