1．彗星图

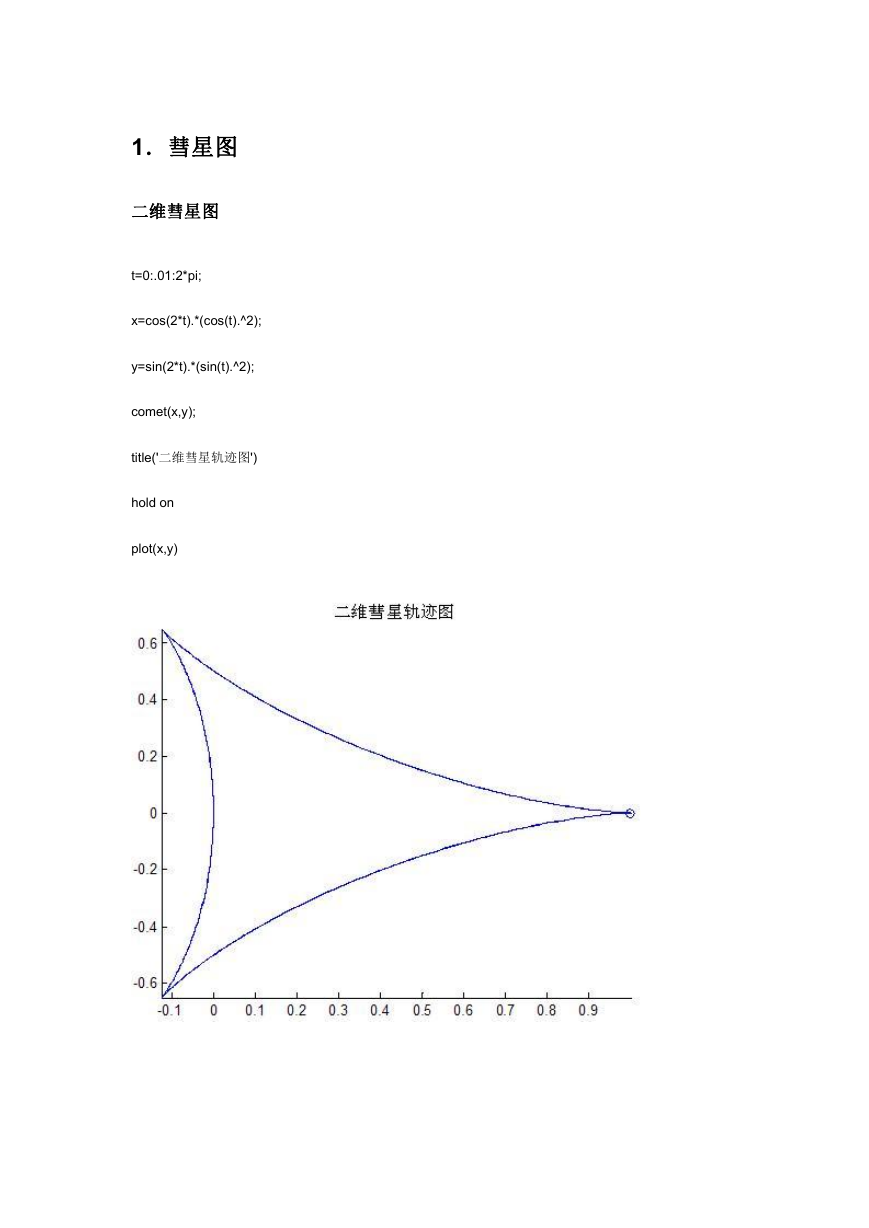

二维彗星图
t=0:.01:2*pi;
x=cos(2*t).*(cos(t).^2);
y=sin(2*t).*(sin(t).^2);
comet(x,y);
title('二维彗星轨迹图')
hold on
plot(x,y)

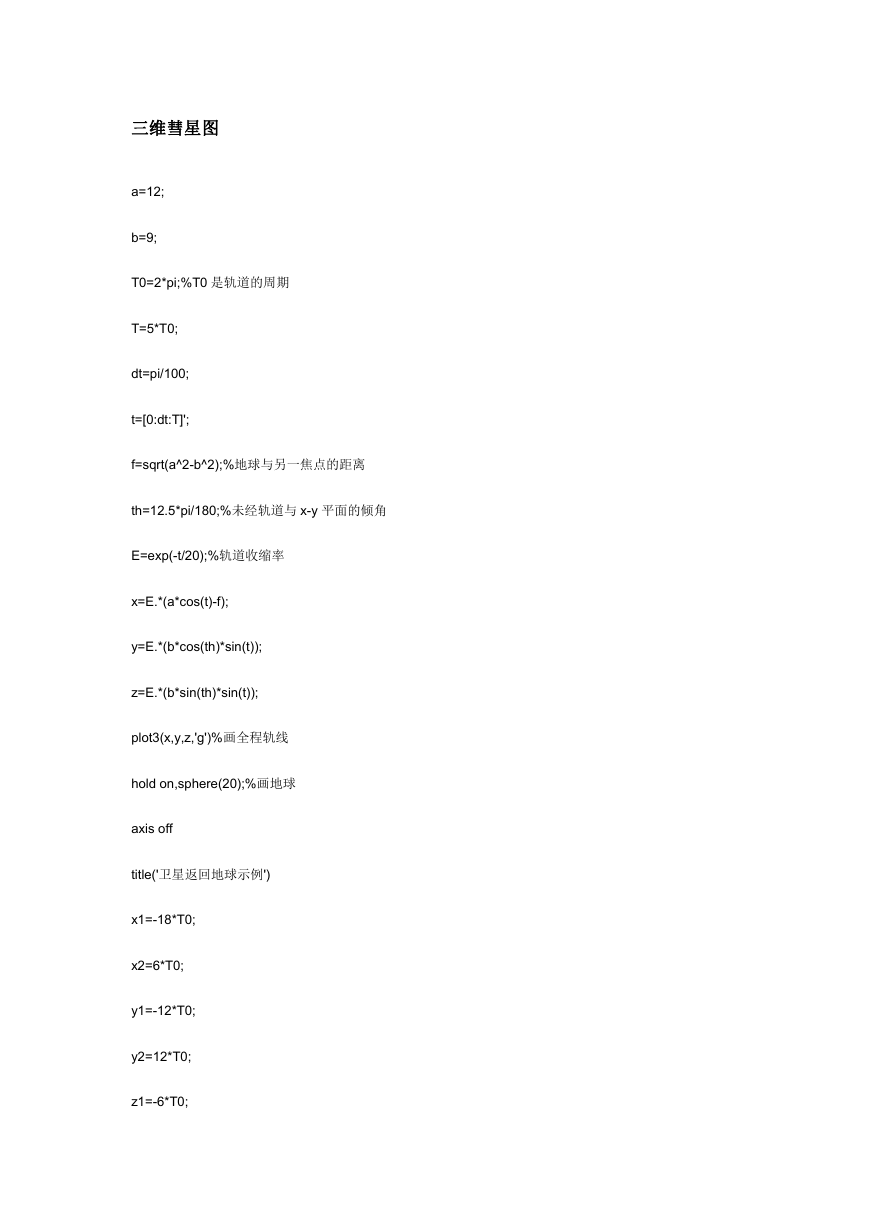

三维彗星图
a=12;
b=9;
T0=2*pi;%T0 是轨道的周期
T=5*T0;
dt=pi/100;
t=[0:dt:T]';
f=sqrt(a^2-b^2);%地球与另一焦点的距离
th=12.5*pi/180;%未经轨道与 x-y 平面的倾角
E=exp(-t/20);%轨道收缩率
x=E.*(a*cos(t)-f);
y=E.*(b*cos(th)*sin(t));
z=E.*(b*sin(th)*sin(t));
plot3(x,y,z,'g')%画全程轨线
hold on,sphere(20);%画地球
axis off
title('卫星返回地球示例')

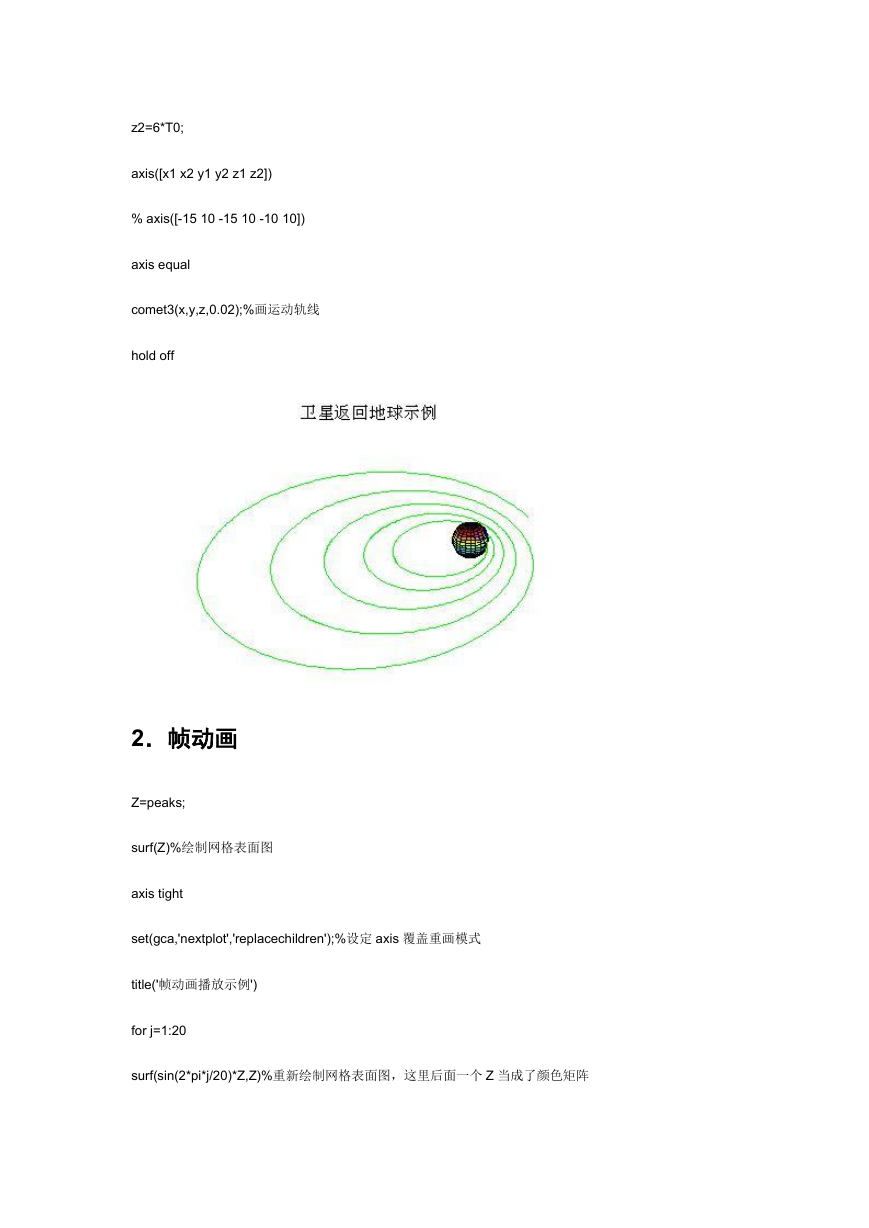

x1=-18*T0;
x2=6*T0;
y1=-12*T0;
y2=12*T0;
z1=-6*T0;
z2=6*T0;
axis([x1 x2 y1 y2 z1 z2])
% axis([-15 10 -15 10 -10 10])
axis equal
comet3(x,y,z,0.02);%画运动轨线
hold off
2．帧动画

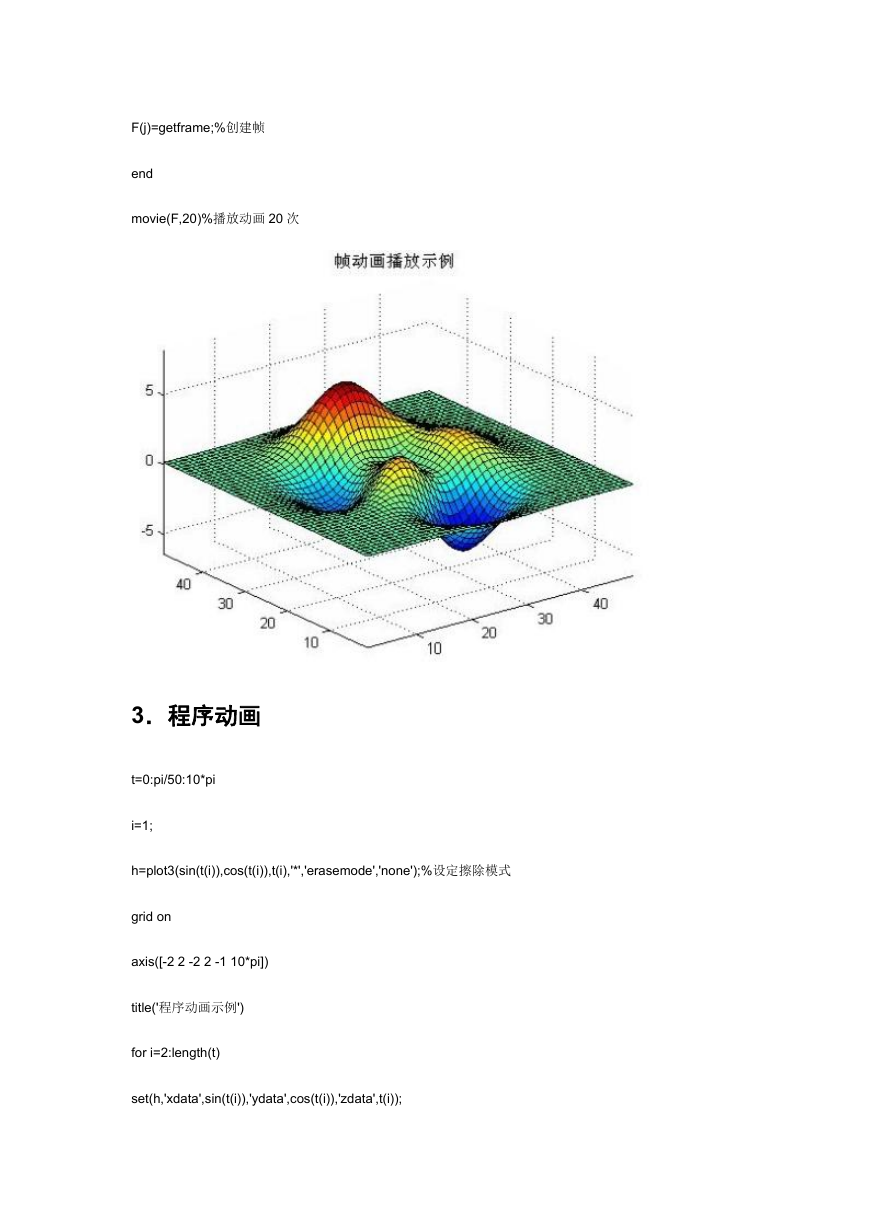

Z=peaks;
surf(Z)%绘制网格表面图
axis tight
set(gca,'nextplot','replacechildren');%设定 axis 覆盖重画模式
title('帧动画播放示例')
for j=1:20
surf(sin(2*pi*j/20)*Z,Z)%重新绘制网格表面图，这里后面一个 Z 当成了颜色矩阵
F(j)=getframe;%创建帧
end
movie(F,20)%播放动画 20 次
3．程序动画

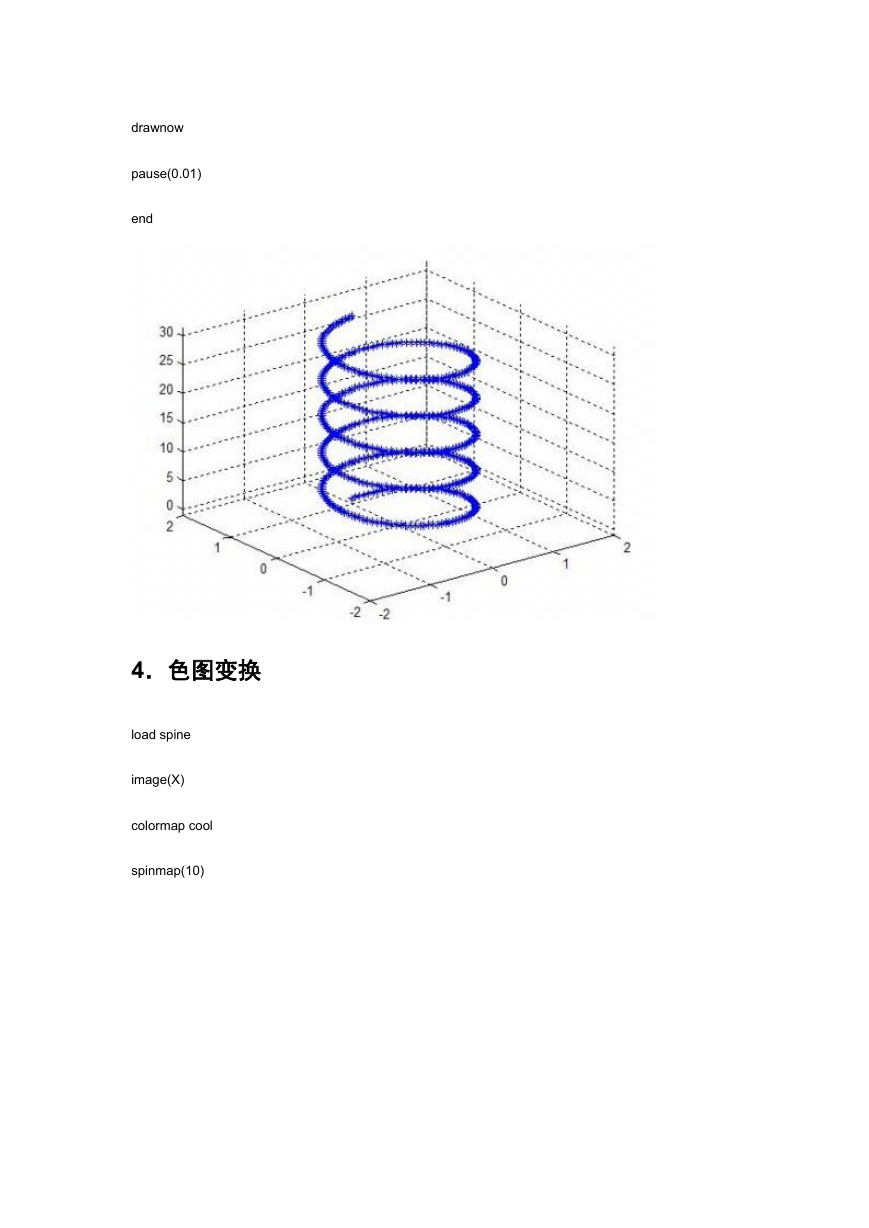

t=0:pi/50:10*pi
i=1;
h=plot3(sin(t(i)),cos(t(i)),t(i),'*','erasemode','none');%设定擦除模式
grid on
axis([-2 2 -2 2 -1 10*pi])
title('程序动画示例')
for i=2:length(t)
set(h,'xdata',sin(t(i)),'ydata',cos(t(i)),'zdata',t(i));
drawnow
pause(0.01)
end

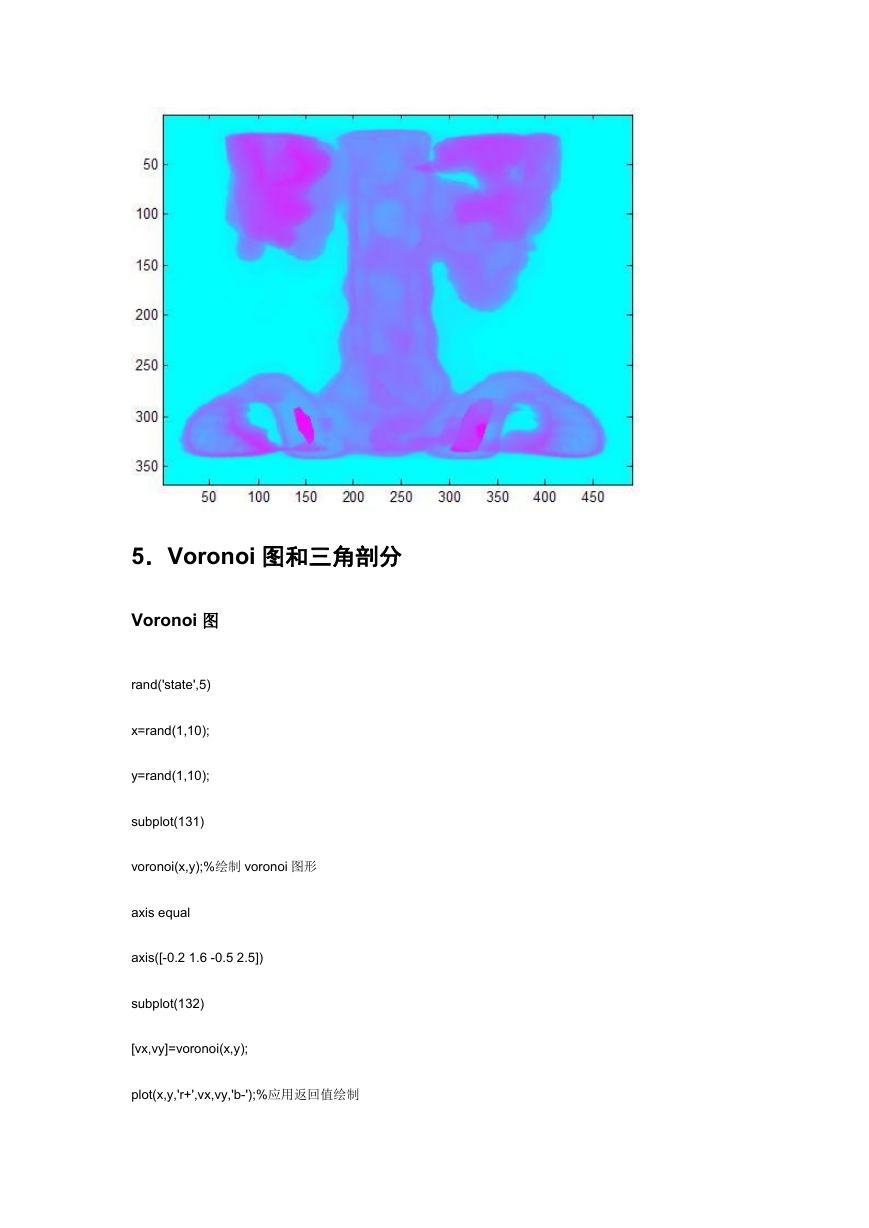

4．色图变换
load spine
image(X)
colormap cool
spinmap(10)
5．Voronoi 图和三角剖分
Voronoi 图

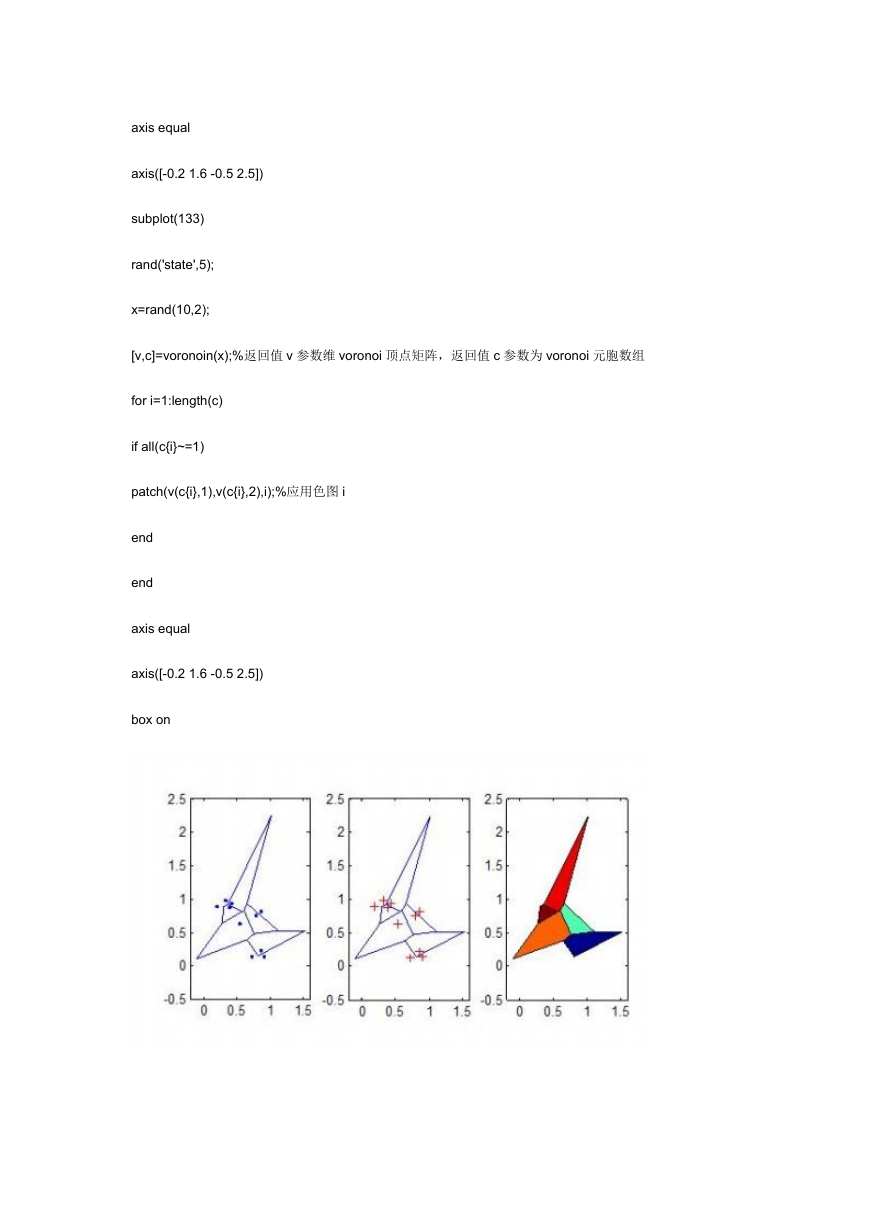

rand('state',5)
x=rand(1,10);
y=rand(1,10);
subplot(131)
voronoi(x,y);%绘制 voronoi 图形
axis equal
axis([-0.2 1.6 -0.5 2.5])
subplot(132)
[vx,vy]=voronoi(x,y);
plot(x,y,'r+',vx,vy,'b-');%应用返回值绘制
axis equal
axis([-0.2 1.6 -0.5 2.5])
subplot(133)
rand('state',5);
x=rand(10,2);
[v,c]=voronoin(x);%返回值 v 参数维 voronoi 顶点矩阵，返回值 c 参数为 voronoi 元胞数组
for i=1:length(c)
if all(c{i}~=1)
patch(v(c{i},1),v(c{i},2),i);%应用色图 i
end
end
axis equal
axis([-0.2 1.6 -0.5 2.5])
box on
