升技Abit主板-AX8 V2.0说明书.pdf

发布时间：2022-05-11 发布人：admin 分类：说明书资料大小：3.53M 资料格式：pdf 举报版权申诉

第1页 / 共80页

第2页 / 共80页

第3页 / 共80页

第4页 / 共80页

第5页 / 共80页

第6页 / 共80页

第7页 / 共80页

第8页 / 共80页

簡介

特色與規格

主機板配置圖

硬體設定

安裝主機板到機殼上

安裝CPU與散熱片

安裝系統記憶體

表2-1. 有效的記憶體組態

表2-2. 支援AMD 939支接腳處理器的無緩衝記憶體模組

連接埠、接頭及切換開關

BIOS設定

Esc:

↑↓← →:

F10:

F6:

Save Profile To BIOS (Y/N)?

Enter Profile Name:

F7:

Load Profile From BIOS (Y/N)?

μGuru Utility（μGuru應用程式）

Brand Name:

Frequency:

CPU Operating Speed：

User Define:

PCI-E Frequency:

PCI Frequency:

Voltages Control:

“OC On The Fly” function key:（ “OC On �

Power Cycle Statistics:

ABIT EQ Beep Control:

CPU Temperature/SYS Temperature/PWM Temperature:

All Voltages:

CPU/NB/SYS/AUX1/AUX2 FAN Speed:

CPU/NB/SYS FanEQ Control:

Standard CMOS Features（標準CMOS參數設定）

Date (mm:dd:yy):

Time (hh:mm:ss):

IDE Channel 1 Master / Slave, IDE Channel 2 Master / Slave:

IDE HDD Auto-Detection:

IDE Channel 1 Master / Slave, IDE Channel 2 Master / Slave:

Access Mode:

Capacity:

Cylinder:

Head:

Precomp:

Landing Zone:

Sector:

Drive A & Drive B:

Floppy 3 Mode Support:

Video:

Halt On:

Base Memory:

Extended Memory:

Total Memory:

Advanced BIOS Features（BIOS進階功能設定）

Removable Device Priority:

Hard Disk Boot Priority:

CD-ROM Boot Priority:

Network Boot Priority:

First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device:

Boot Up Floppy Seek:

Boot Up NumLock Status:

[Security Option:

MPS Version Ctrl For OS:

OS Select For DRAM > 64MB:

Delay For HDD (Secs):

Full Screen LOGO Show:

Advanced Chipset Features（晶片組進階功能參數設定）

VLink Mode Selection:

Init Display First:

System BIOS Cacheable:

CPU Extra Info Show:

Integrated Peripherals（整合週邊設定）

OnChip IDE Device:

IDE Bus Master:

IDE Prefetch Mode:

Onboard IDE-1/IDE-2 Controller:

OnChip PCI Device:

OnChip Audio Controller:

OnChip USB Controller:

Onboard PCI Device:

Onboard LAN Controller:

Onboard RAID ROM:

Onboard 1394 Controller:

SuperIO Device:

Onboard FDC Controller:

Onboard Serial Port 1:

Onboard Parallel Port:

Power Management Features（電源管理模式設定）

ACPI Suspend Type

Soft-Off by PWRBTN:

Run VGABIOS if S3 Resume:

Restore On AC Power Loss:

Cool’n’Quiet Technology:

POWER ON Function:

Resume by OnChip USB:

WakeUp by PME# of PCI:

Wakeup by Ring:

RTC Alarm Resume:

PnP/PCI Configurations（PNP/PCI組態設定）

PCI/VGA Palette Snoop:

PCI Latency Timer(CLK):

PIRQ_1 Use IRQ No. ~ PIRQ_8 Use IRQ No.:

Maximum Payload Size:

Load Fail-Safe Defaults（載入失效-安全恢復之預設值）

Load Optimized Defaults（載入最佳化效能預設值）

Set Password（設定密碼）

Save & Exit Setup（離開並儲存所有設定至CMOS）

Exit Without Saving（離開但不儲存設定至CMOS）

安裝VIA 4-in-1驅動程式

安裝音效驅動程式

安裝區域網路驅動程式

安裝VIA USB 2.0驅動程式

安裝VIA南橋SATA RAID驅動程式

安裝AMD Athlon 64 Processor驅動程式

安裝ABIT μGuru應用程式

POST碼的定義

疑難問題排除

重點提示 ……

如何獲得技術支援

AX8 Series (AX8-3rd Eye/AX8/AX8-V) AMD Athlon 64 (FX)系統主機板 Socket 939 使用手冊 Rev. 1.00

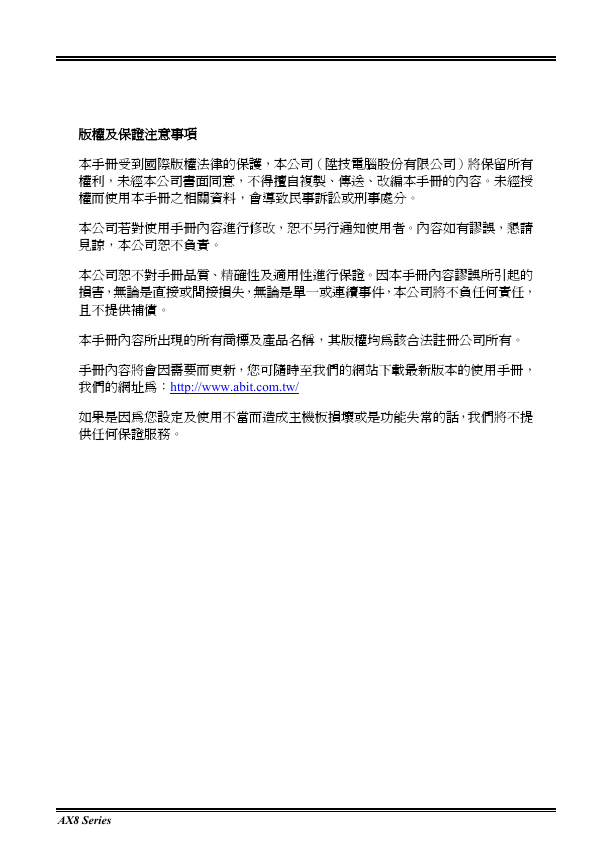

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 AX8 Series

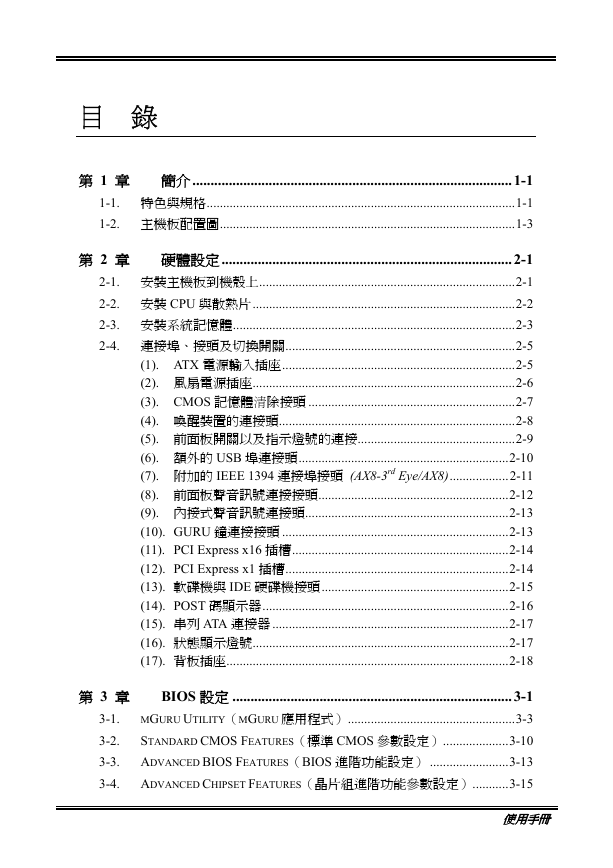

目錄第 1 章簡介 ........................................................................................1-1 1-1. 特色與規格..............................................................................................1-1 1-2. 主機板配置圖..........................................................................................1-3 第 2 章硬體設定................................................................................2-1 2-1. 安裝主機板到機殼上..............................................................................2-1 2-2. 安裝 CPU 與散熱片................................................................................2-2 2-3. 安裝系統記憶體......................................................................................2-3 2-4. 連接埠、接頭及切換開關......................................................................2-5 (1). ATX 電源輸入插座.......................................................................2-5 (2). 風扇電源插座................................................................................2-6 (3). CMOS 記憶體清除接頭 ...............................................................2-7 (4). 喚醒裝置的連接頭........................................................................2-8 (5). 前面板開關以及指示燈號的連接................................................2-9 (6). 額外的 USB 埠連接頭................................................................2-10 (7). 附加的 IEEE 1394 連接埠接頭 (AX8-3rd Eye/AX8)..................2-11 (8). 前面板聲音訊號連接接頭..........................................................2-12 (9). 內接式聲音訊號連接頭..............................................................2-13 (10). GURU 鐘連接接頭 .....................................................................2-13 (11). PCI Express x16 插槽..................................................................2-14 (12). PCI Express x1 插槽....................................................................2-14 (13). 軟碟機與 IDE 硬碟機接頭.........................................................2-15 (14). POST 碼顯示器...........................................................................2-16 (15). 串列 ATA 連接器 ........................................................................2-17 (16). 狀態顯示燈號..............................................................................2-17 (17). 背板插座......................................................................................2-18 第 3 章 BIOS 設定 .............................................................................3-1 3-1. ΜGURU UTILITY（ΜGURU 應用程式）...................................................3-3 3-2. STANDARD CMOS FEATURES（標準 CMOS 參數設定）....................3-10 3-3. ADVANCED BIOS FEATURES（BIOS 進階功能設定） ........................3-13 3-4. ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-15 使用手冊

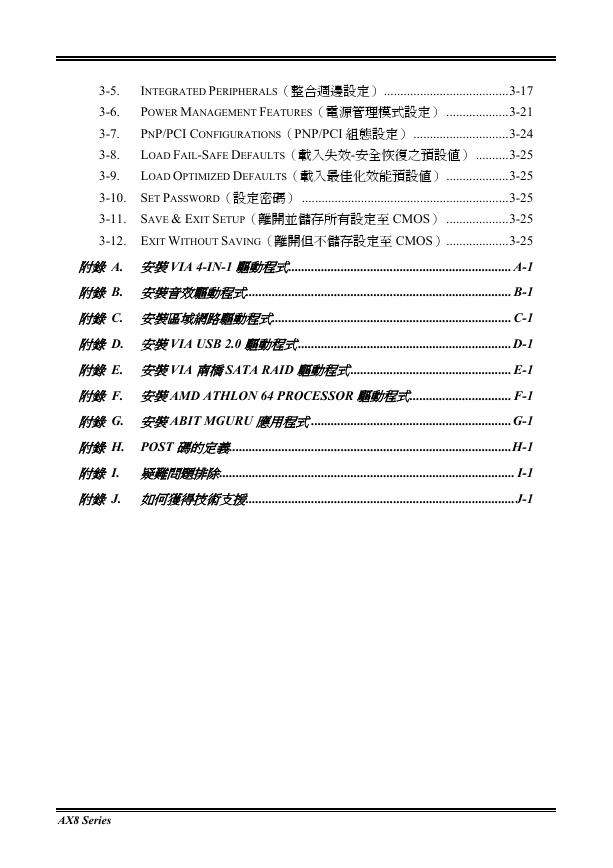

INTEGRATED PERIPHERALS（整合週邊設定）......................................3-17 3-5. POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-21 3-6. PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-24 3-7. LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-25 3-8. 3-9. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值）...................3-25 3-10. SET PASSWORD（設定密碼） ...............................................................3-25 3-11. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-25 3-12. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-25 附錄 A. 安裝VIA 4-IN-1 驅動程式.................................................................... A-1 附錄 B. 安裝音效驅動程式................................................................................. B-1 附錄 C. 安裝區域網路驅動程式......................................................................... C-1 附錄 D. 安裝VIA USB 2.0 驅動程式.................................................................D-1 附錄 E. 安裝VIA 南橋SATA RAID 驅動程式................................................. E-1 附錄 F. 安裝AMD ATHLON 64 PROCESSOR 驅動程式............................... F-1 附錄 G. 安裝ABIT ΜGURU 應用程式.............................................................G-1 附錄 H. POST 碼的定義......................................................................................H-1 附錄 I. 疑難問題排除.......................................................................................... I-1 附錄 J. 如何獲得技術支援..................................................................................J-1 AX8 Series

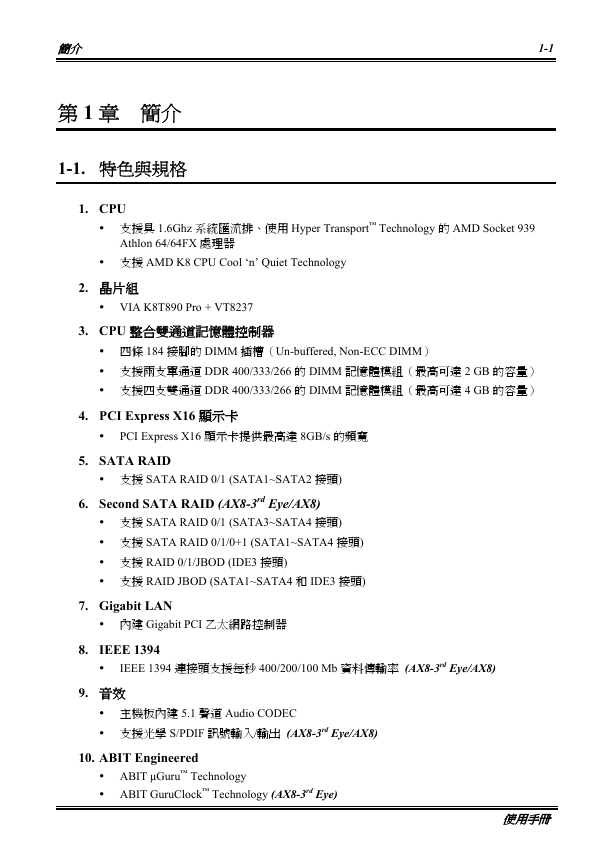

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU ! 支援具 1.6Ghz 系統匯流排、使用 Hyper Transport Technology 的 AMD Socket 939 Athlon 64/64FX 處理器 ! 支援 AMD K8 CPU Cool n Quiet Technology 2. 晶片組 ! VIA K8T890 Pro + VT8237 3. CPU 整合雙通道記憶體控制器 ! 四條 184 接腳的 DIMM 插槽（Un-buffered, Non-ECC DIMM） ! 支援兩支單通道 DDR 400/333/266 的 DIMM 記憶體模組（最高可達 2 GB 的容量） ! 支援四支雙通道 DDR 400/333/266 的 DIMM 記憶體模組（最高可達 4 GB 的容量） 4. PCI Express X16 顯示卡 ! PCI Express X16 顯示卡提供最高達 8GB/s 的頻寬 5. SATA RAID ! 支援 SATA RAID 0/1 (SATA1~SATA2 接頭) 6. Second SATA RAID (AX8-3rd Eye/AX8) ! 支援 SATA RAID 0/1 (SATA3~SATA4 接頭) ! 支援 SATA RAID 0/1/0+1 (SATA1~SATA4 接頭) ! 支援 RAID 0/1/JBOD (IDE3 接頭) ! 支援 RAID JBOD (SATA1~SATA4 和 IDE3 接頭) 7. Gigabit LAN ! 內建 Gigabit PCI 乙太網路控制器 8. IEEE 1394 ! IEEE 1394 連接頭支援每秒 400/200/100 Mb 資料傳輸率 (AX8-3rd Eye/AX8) 9. 音效 ! 主機板內建 5.1 聲道 Audio CODEC ! 支援光學 S/PDIF 訊號輸入/輸出 (AX8-3rd Eye/AX8) 10. ABIT Engineered ! ABIT Guru Technology ! ABIT GuruClock Technology (AX8-3rd Eye) 使用手冊

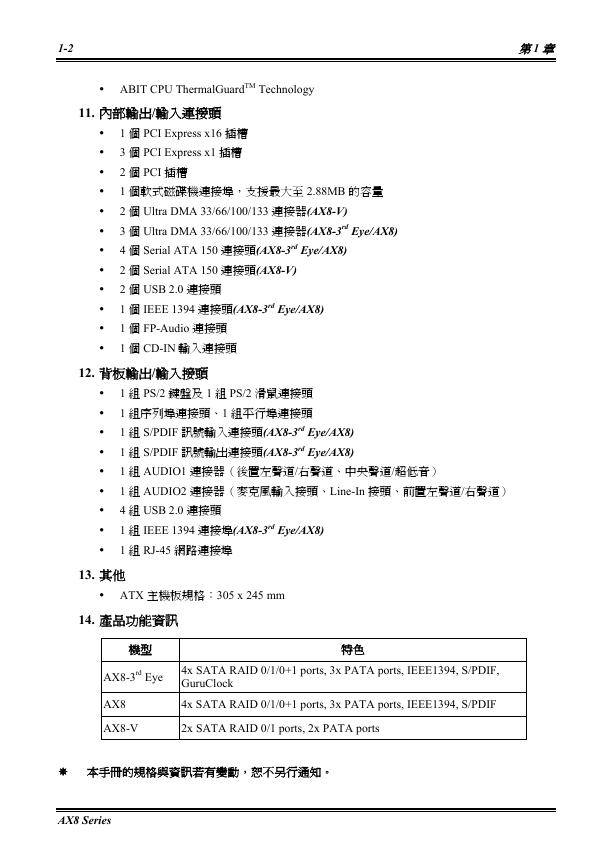

1-2 第1 章 ! ABIT CPU ThermalGuardTM Technology 11. 內部輸出/輸入連接頭 ! 1 個 PCI Express x16 插槽 ! 3 個 PCI Express x1 插槽 ! 2 個 PCI 插槽 ! 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 ! 2 個 Ultra DMA 33/66/100/133 連接器(AX8-V) ! 3 個 Ultra DMA 33/66/100/133 連接器(AX8-3rd Eye/AX8) ! 4 個 Serial ATA 150 連接頭(AX8-3rd Eye/AX8) ! 2 個 Serial ATA 150 連接頭(AX8-V) ! 2 個 USB 2.0 連接頭 ! 1 個 IEEE 1394 連接頭(AX8-3rd Eye/AX8) ! 1 個 FP-Audio 連接頭 ! 1 個 CD-IN 輸入連接頭 12. 背板輸出/輸入接頭 ! 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 ! 1 組序列埠連接頭、1 組平行埠連接頭 ! 1 組 S/PDIF 訊號輸入連接頭(AX8-3rd Eye/AX8) ! 1 組 S/PDIF 訊號輸出連接頭(AX8-3rd Eye/AX8) ! 1 組 AUDIO1 連接器（後置左聲道/右聲道、中央聲道/超低音） ! 1 組 AUDIO2 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） ! 4 組 USB 2.0 連接頭 ! 1 組 IEEE 1394 連接埠(AX8-3rd Eye/AX8) ! 1 組 RJ-45 網路連接埠 13. 其他 ! ATX 主機板規格：305 x 245 mm 14. 產品功能資訊機型 AX8-3rd Eye AX8 AX8-V 特色 4x SATA RAID 0/1/0+1 ports, 3x PATA ports, IEEE1394, S/PDIF, GuruClock 4x SATA RAID 0/1/0+1 ports, 3x PATA ports, IEEE1394, S/PDIF 2x SATA RAID 0/1 ports, 2x PATA ports # 本手冊的規格與資訊若有變動，恕不另行通知。 AX8 Series

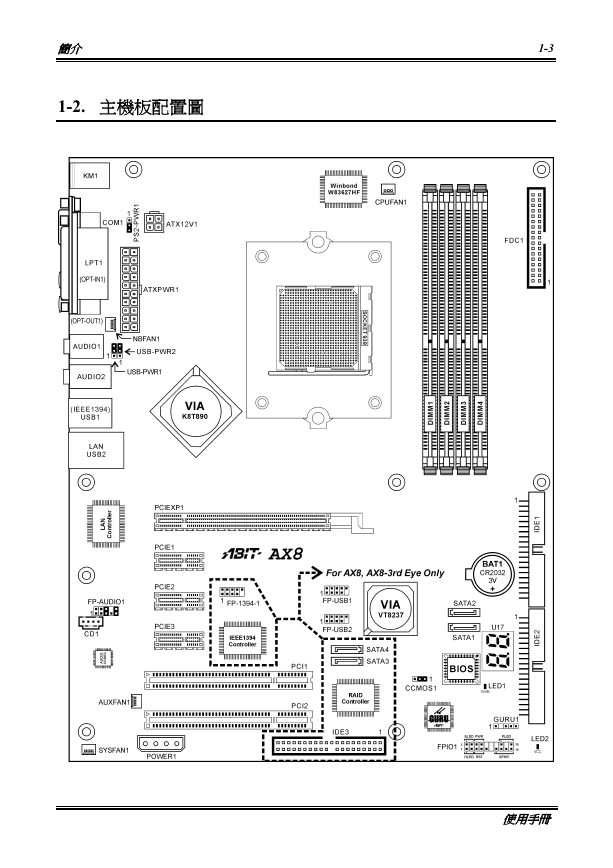

簡介 1-3 1-2. 主機板配置圖使用手冊

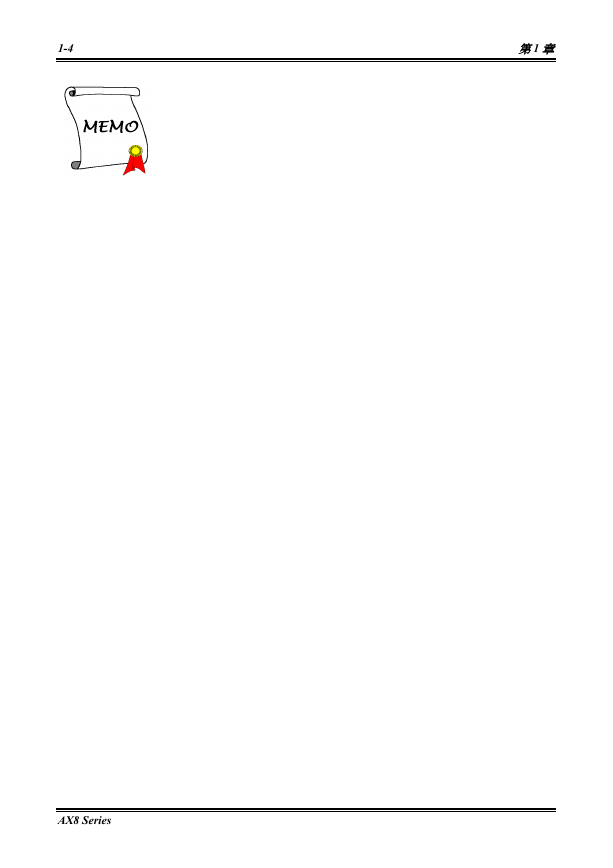

1-4 第1 章 AX8 Series
