簡介

特色與規格

主機板配置圖

硬體設定

安裝主機板到機殼上

安裝CPU與散熱片

安裝系統記憶體

表2-1. 有效的記憶體組態

表2-2. 支援AMD 939支接腳處理器的無緩衝記憶體模組

連接埠、接頭及切換開關

BIOS設定

Esc:

↑↓← →:

F10:

F6:

Save Profile To BIOS (Y/N)?

Enter Profile Name:

F7:

Load Profile From BIOS (Y/N)?

μGuru Utility（μGuru應用程式）

Brand Name:

Frequency:

CPU Operating Speed：

User Define:

AGP Ratio (CPU:AGP:DRAM):

Voltages Control:

function key（功能按鈕）:

Power Cycle Statistics:

ABIT EQ Beep Control:

CPU Temperature/SYS Temperature/PWM Temperature:

All Voltages:

CPU/NB/SYS/AUX1/AUX2 FAN Speed:

CPU/NB/SYS FanEQ Control:

Standard CMOS Features（標準CMOS參數設定）

Date (mm:dd:yy):

Time (hh:mm:ss):

IDE Channel 1 Master/Slave以及IDE Channel 2 Master/

IDE HDD Auto-Detection:

IDE Channel 1 Master/Slave以及IDE Channel 2 Master/

Access Mode:

Capacity:

Cylinder:

Head:

Precomp:

Landing Zone:

Sector:

Drive A & Drive B:

Floppy 3 Mode Support:

Video:

Halt On:

Base Memory:

Extended Memory:

Total Memory:

Advanced BIOS Features（BIOS進階功能設定）

Hard Disk Boot Priority:

First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device:

Swap Floppy Drive:

Boot Up NumLock Status:

Security Option:

MPS Version Ctrl For OS:

Report No FDD For OS:

Delay IDE Initial (Secs):

Full Screen LOGO Show:

Disable unused PCI Clock:

Advanced Chipset Features（晶片組進階功能參數設定）

AGP & P2P Bridge Control:

AGP Aperture Size:

AGP 2.0 Mode:

AGP Driving Control:

AGP Fast Write:

AGP Master 1 WS Write：

AGP Master 1 WS Read：

AGP 3.0 Calibration cycle:

DBI Output for AGP Trans.:

DRAM Configuration:

Current FSB Frequency:

Current DRAM Frequency:

DRAM Timing Selectable:

LDT & PCI Bus Control:

Upstream/Downstream LDT Bus Width:

LDT Bus Frequency:

PCI Master 0 WS Write：

PCI1/PCI2 Post Write：

HT Stop Tristate:

Memory Hole:

當設定為[15M-16M]時，15M-16M的記憶體位址空間將會預留給特別需要此設定的ISA擴充卡。這

Vlink Data Rate:

Integrated Peripherals（整合週邊設定）

OnChip IDE Device:

SATA RAID ROM:

IDE Bus Master:

Onboard IDE-1/IDE-2 Controller:

IDE Prefetch Mode:

OnChip PCI Device:

OnChip Audio Controller:

Onboard LAN Controller:

Onboard 1394 Controller:

OnChip USB Controller:

USB Emulation:

SuperIO Device:

Onboard FDD Controller:

Onboard Serial Port 1:

Onboard Parallel Port:

Init Display First:

Power Management Features（電源管理模式設定）

ACPI Suspend Type

Power Button Function:

CPU THRM-Throttling:

Restore On AC Power Loss:

WakeUp by PME# of PCI:

Resume by Ring:

Wakeup by Alarm:

Cool’n’Quiet Technology:

POWER ON Function:

PnP/PCI Configurations（PNP/PCI組態設定）

Resources Controlled By:

PCI/VGA Palette Snoop:

PIRQ_0 Use IRQ No. ~ PIRQ_7 Use IRQ No.:

Load Fail-Safe Defaults（載入失效-安全恢復之預設值）

Load Optimized Defaults（載入最佳化效能預設值）

Set Password（設定密碼）

Save & Exit Setup（離開並儲存所有設定至CMOS）

Exit Without Saving（離開但不儲存設定至CMOS）

安裝VIA 4-in-1驅動程式

安裝音效驅動程式

安裝區域網路驅動程式

安裝VIA USB 2.0驅動程式

安裝VIA Serial ATA RAID驅動程式

安裝ABIT μGuru應用程式

POST碼的定義

疑難問題排除

重點提示 ……

如何獲得技術支援

ABIT Computer (U.S.A.) Corporation

Asguard Computer Ges.m.b.H

ABIT Computer France SARL

AV8 AMD Athlon 64™ (FX)系統主機板 Socket 939 使用手冊 Rev. 1.00

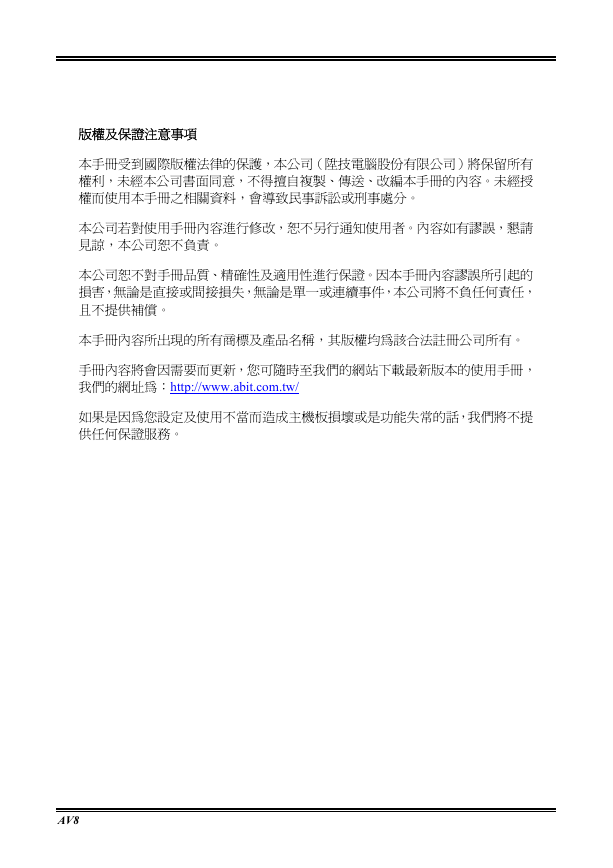

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 AV8

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 CPU 與散熱片 ................................................................................2-2 安裝系統記憶體......................................................................................2-3 (6). (7). (8). (9). (4). (5). (1). (2). 連接埠、接頭及切換開關......................................................................2-5 ATX 電源輸入插座.......................................................................2-5 風扇電源插座................................................................................2-6 CMOS 記憶體清除接頭 ...............................................................2-7 喚醒裝置的連接頭........................................................................2-8 前面板開關以及指示燈號的連接................................................2-9 額外的 USB 埠連接頭................................................................2-10 附加的 IEEE 1394 連接埠接頭 ..................................................2-11 前面板聲音訊號連接接頭..........................................................2-12 內接式聲音訊號連接頭..............................................................2-13 GURU 鐘連接接頭 .....................................................................2-13 加速繪圖連接埠插槽..................................................................2-14 軟碟機連接頭..............................................................................2-15 IDE 插座 ....................................................................................2-16 POST 碼顯示器...........................................................................2-17 串列 ATA 連接器 ........................................................................2-18 狀態顯示燈號..............................................................................2-19 背板插座 ....................................................................................2-20 (10). (12). (13). (14). (11). (3). (15). (16). (17). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. 3-4. ΜGURU UTILITY（ΜGURU 應用程式）...................................................3-3 STANDARD CMOS FEATURES（標準 CMOS 參數設定）....................3-10 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ........................3-13 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-15 使用手冊

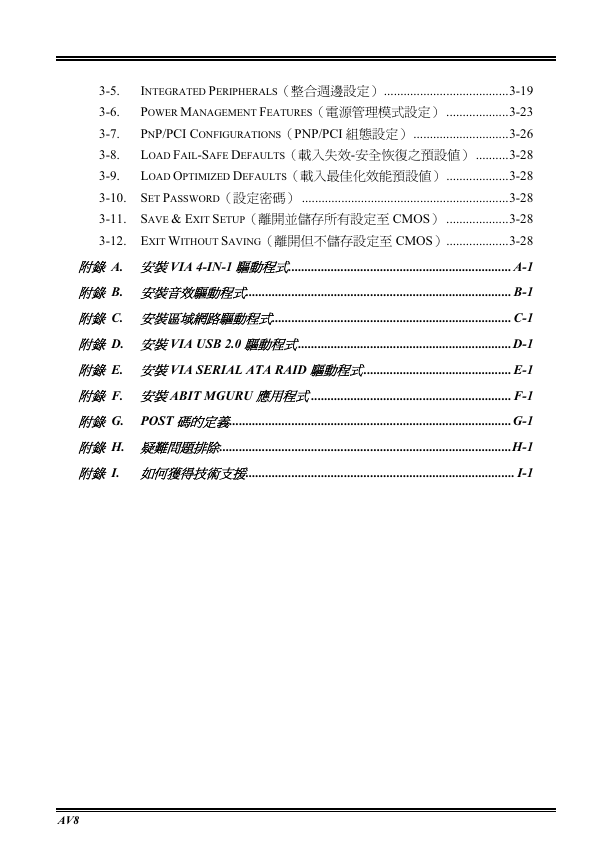

3-5. 3-6. 3-7. 3-8. 3-9. INTEGRATED PERIPHERALS（整合週邊設定）......................................3-19 POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-23 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-26 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-28 LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-28 3-10. SET PASSWORD（設定密碼） ...............................................................3-28 3-11. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-28 3-12. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-28 附錄 A. 安裝 VIA 4-IN-1 驅動程式.................................................................... A-1 附錄 B. 安裝音效驅動程式................................................................................. B-1 附錄 C. 安裝區域網路驅動程式......................................................................... C-1 附錄 D. 安裝 VIA USB 2.0 驅動程式 ................................................................. D-1 附錄 E. 安裝 VIA SERIAL ATA RAID 驅動程式 ............................................. E-1 附錄 F. 安裝 ABIT ΜGURU 應用程式 ............................................................. F-1 附錄 G. POST 碼的定義...................................................................................... G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 AV8

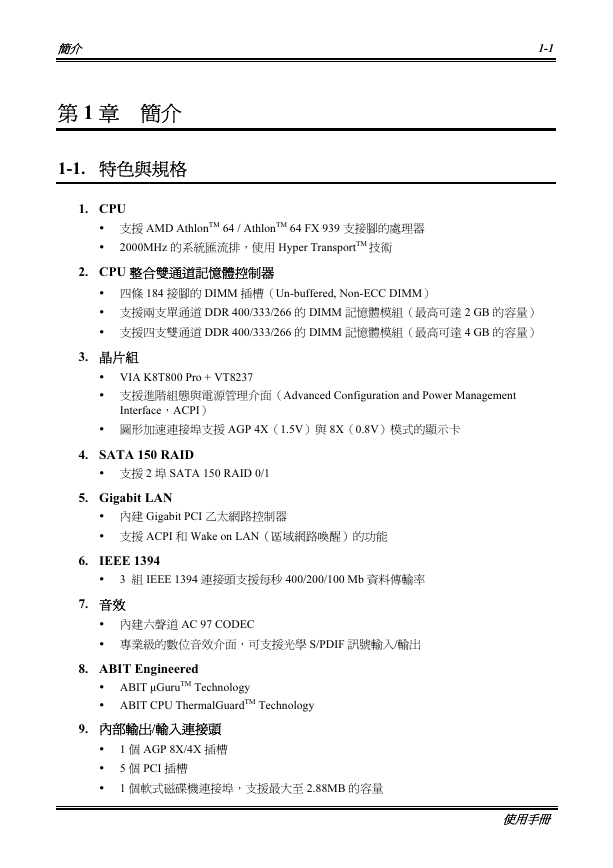

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援 AMD AthlonTM 64 / AthlonTM 64 FX 939 支接腳的處理器 2000MHz 的系統匯流排，使用 Hyper TransportTM 技術 2. CPU 整合雙通道記憶體控制器四條 184 接腳的 DIMM 插槽（Un-buffered, Non-ECC DIMM）支援兩支單通道 DDR 400/333/266 的 DIMM 記憶體模組（最高可達 2 GB 的容量）支援四支雙通道 DDR 400/333/266 的 DIMM 記憶體模組（最高可達 4 GB 的容量） 3. 晶片組 VIA K8T800 Pro + VT8237 支援進階組態與電源管理介面（Advanced Configuration and Power Management Interface，ACPI）圖形加速連接埠支援 AGP 4X（1.5V）與 8X（0.8V）模式的顯示卡 4. SATA 150 RAID 支援 2 埠 SATA 150 RAID 0/1 5. Gigabit LAN 內建 Gigabit PCI 乙太網路控制器支援 ACPI 和 Wake on LAN（區域網路喚醒）的功能 6. IEEE 1394 3 組 IEEE 1394 連接頭支援每秒 400/200/100 Mb 資料傳輸率 7. 音效內建六聲道 AC 97 CODEC 專業級的數位音效介面，可支援光學 S/PDIF 訊號輸入/輸出 8. ABIT Engineered ABIT µGuruTM Technology ABIT CPU ThermalGuardTM Technology 9. 內部輸出/輸入連接頭 1 個 AGP 8X/4X 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量使用手冊

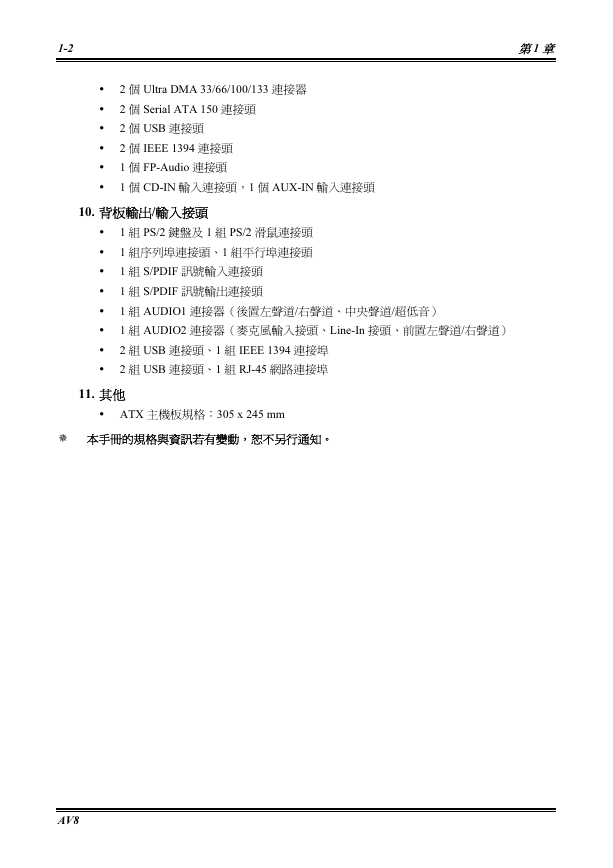

1-2 第 1 章 2 個 Ultra DMA 33/66/100/133 連接器 2 個 Serial ATA 150 連接頭 2 個 USB 連接頭 2 個 IEEE 1394 連接頭 1 個 FP-Audio 連接頭 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 10. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組序列埠連接頭、1 組平行埠連接頭 1 組 S/PDIF 訊號輸入連接頭 1 組 S/PDIF 訊號輸出連接頭 1 組 AUDIO1 連接器（後置左聲道/右聲道、中央聲道/超低音） 1 組 AUDIO2 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 2 組 USB 連接頭、1 組 IEEE 1394 連接埠 2 組 USB 連接頭、1 組 RJ-45 網路連接埠 11. 其他 ATX 主機板規格：305 x 245 mm 本手冊的規格與資訊若有變動，恕不另行通知。 AV8

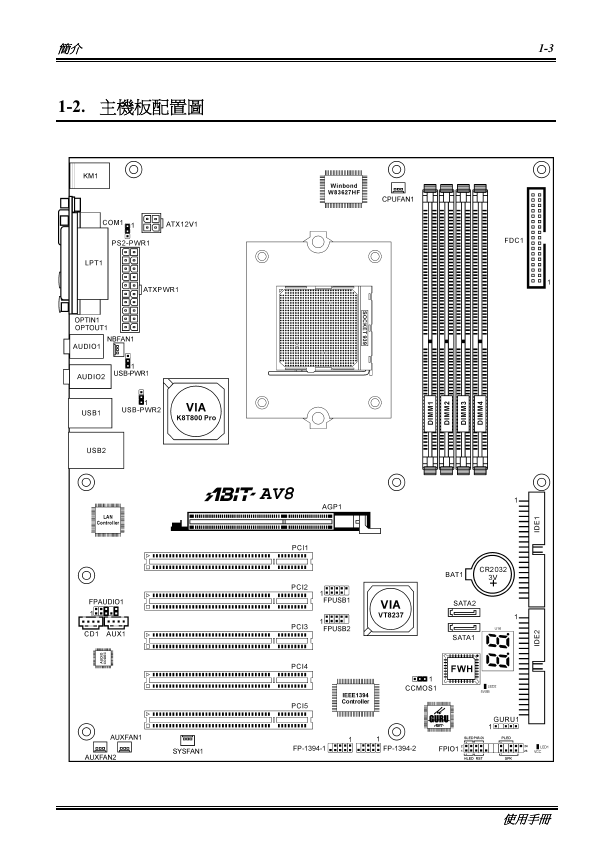

簡介 1-3 1-2. 主機板配置圖使用手冊

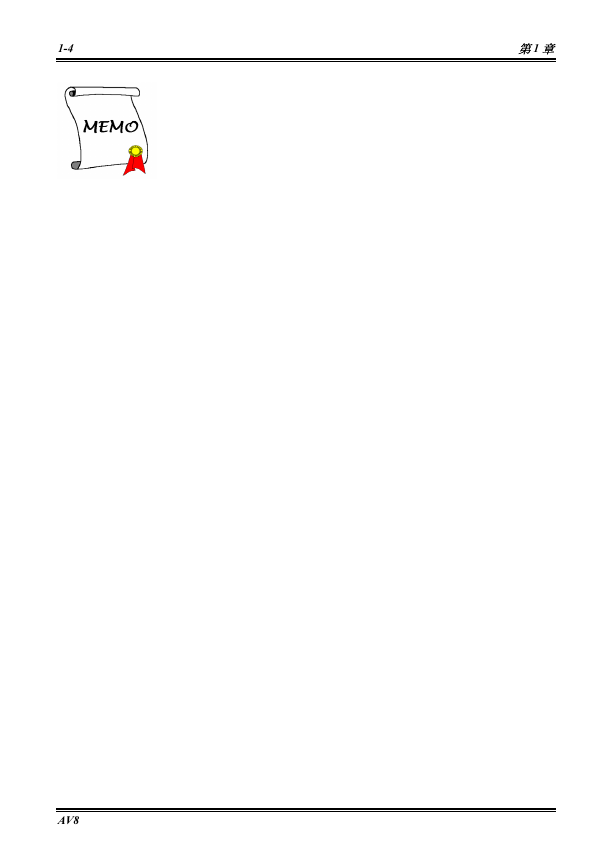

1-4 第 1 章 AV8
