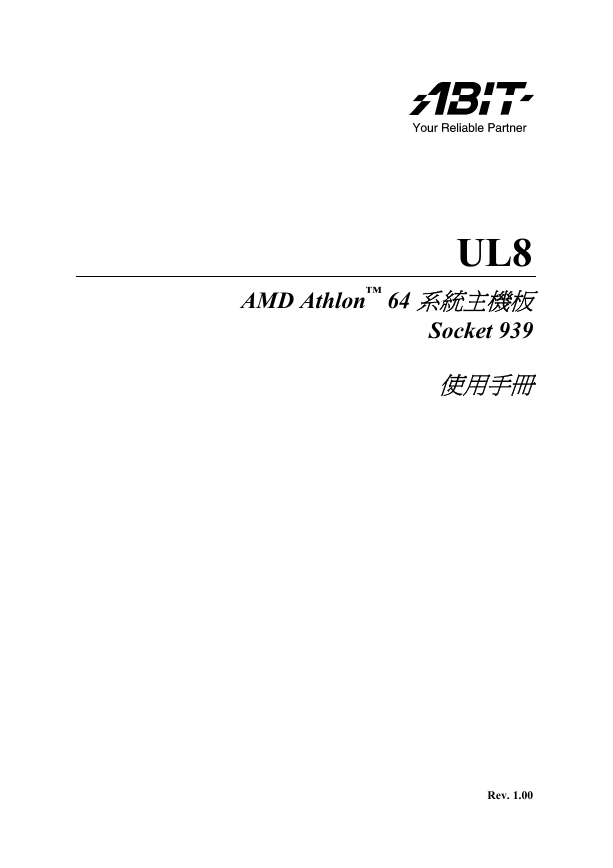

UL8 AMD Athlon 64 系統主機板 Socket 939 使用手冊 Rev. 1.00

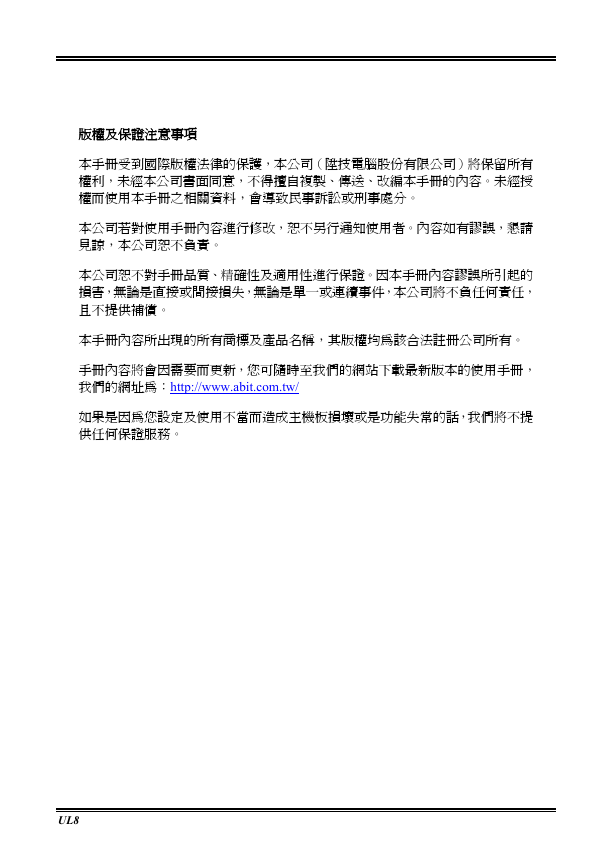

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 UL8

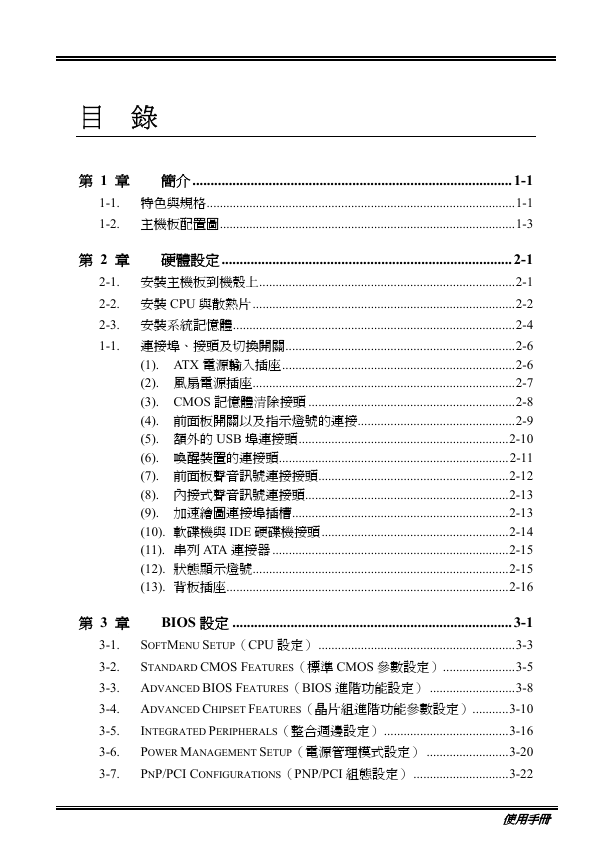

目錄第 1 章簡介 ........................................................................................1-1 1-1. 特色與規格..............................................................................................1-1 1-2. 主機板配置圖..........................................................................................1-3 第 2 章硬體設定................................................................................2-1 2-1. 安裝主機板到機殼上..............................................................................2-1 2-2. 安裝 CPU 與散熱片................................................................................2-2 2-3. 安裝系統記憶體......................................................................................2-4 1-1. 連接埠、接頭及切換開關......................................................................2-6 (1). ATX 電源輸入插座.......................................................................2-6 (2). 風扇電源插座................................................................................2-7 (3). CMOS 記憶體清除接頭 ...............................................................2-8 (4). 前面板開關以及指示燈號的連接................................................2-9 (5). 額外的 USB 埠連接頭................................................................2-10 (6). 喚醒裝置的連接頭......................................................................2-11 (7). 前面板聲音訊號連接接頭..........................................................2-12 (8). 內接式聲音訊號連接頭..............................................................2-13 (9). 加速繪圖連接埠插槽..................................................................2-13 (10). 軟碟機與 IDE 硬碟機接頭.........................................................2-14 (11). 串列 ATA 連接器 ........................................................................2-15 (12). 狀態顯示燈號..............................................................................2-15 (13). 背板插座......................................................................................2-16 BIOS 設定 .............................................................................3-1 第 3 章 SOFTMENU SETUP（CPU 設定） ............................................................3-3 3-1. 3-2. STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-5 3-3. ADVANCED BIOS FEATURES（BIOS 進階功能設定） ..........................3-8 3-4. ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-10 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-16 3-5. POWER MANAGEMENT SETUP（電源管理模式設定） .........................3-20 3-6. 3-7. PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-22 使用手冊

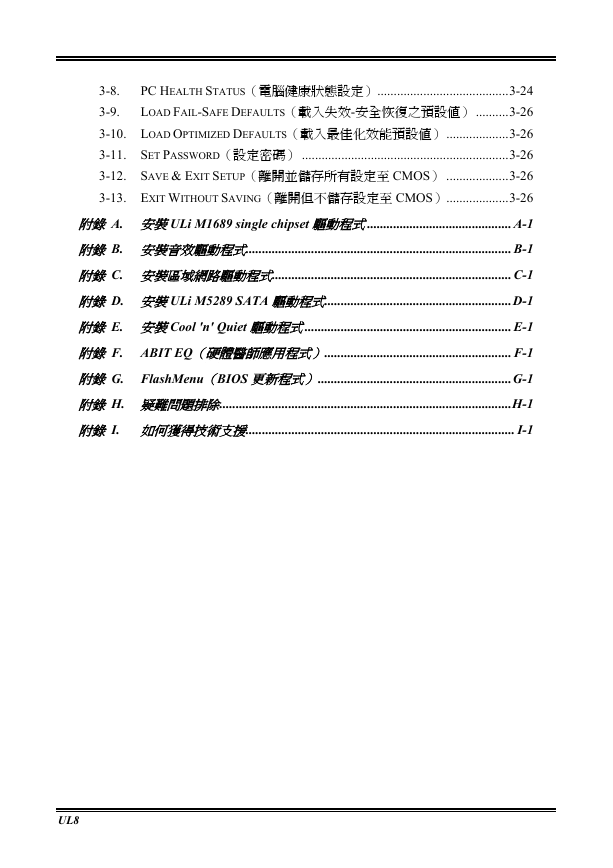

PC HEALTH STATUS（電腦健康狀態設定）........................................3-24 3-8. LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-26 3-9. 3-10. LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值）...................3-26 3-11. SET PASSWORD（設定密碼） ...............................................................3-26 3-12. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-26 3-13. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-26 附錄 A. 安裝ULi M1689 single chipset 驅動程式............................................ A-1 附錄 B. 安裝音效驅動程式................................................................................. B-1 附錄 C. 安裝區域網路驅動程式......................................................................... C-1 附錄 D. 安裝ULi M5289 SATA 驅動程式.........................................................D-1 附錄 E. 安裝Cool ’n’ Quiet 驅動程式............................................................... E-1 附錄 F. ABIT EQ（硬體醫師應用程式）......................................................... F-1 附錄 G. FlashMenu（BIOS 更新程式）...........................................................G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 UL8

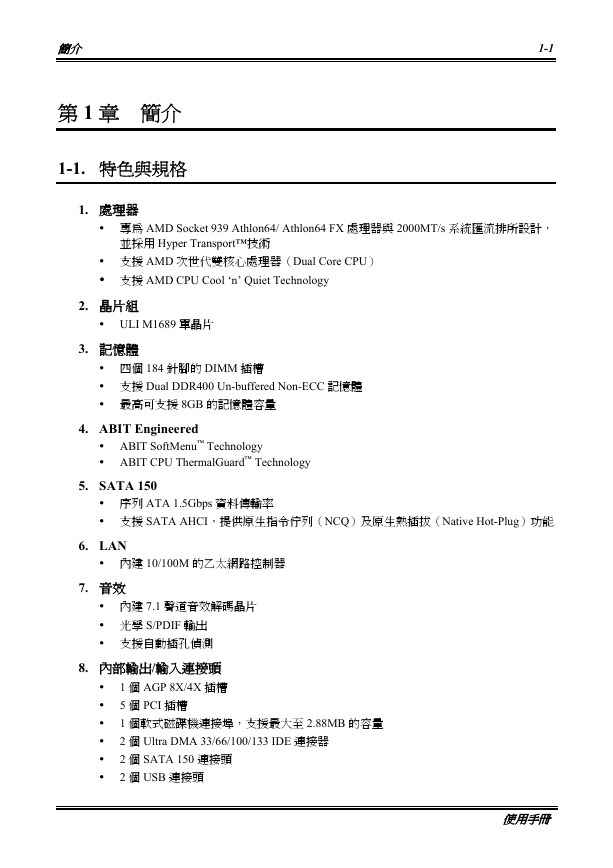

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. 處理器 ! 專為 AMD Socket 939 Athlon64/ Athlon64 FX 處理器與 2000MT/s 系統匯流排所設計，並採用 Hyper Transport技術 ! 支援 AMD 次世代雙核心處理器（Dual Core CPU） ! 支援 AMD CPU Cool n Quiet Technology 2. 晶片組 ! ULI M1689 單晶片 3. 記憶體 ! 四個 184 針腳的 DIMM 插槽 ! 支援 Dual DDR400 Un-buffered Non-ECC 記憶體 ! 最高可支援 8GB 的記憶體容量 4. ABIT Engineered ! ABIT SoftMenu Technology ! ABIT CPU ThermalGuard Technology 5. SATA 150 ! 序列 ATA 1.5Gbps 資料傳輸率 ! 支援 SATA AHCI，提供原生指令佇列（NCQ）及原生熱插拔（Native Hot-Plug）功能 6. LAN ! 內建 10/100M 的乙太網路控制器 7. 音效 ! 內建 7.1 聲道音效解碼晶片 ! 光學 S/PDIF 輸出 ! 支援自動插孔偵測 8. 內部輸出/輸入連接頭 ! 1 個 AGP 8X/4X 插槽 ! 5 個 PCI 插槽 ! 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 ! 2 個 Ultra DMA 33/66/100/133 IDE 連接器 ! 2 個 SATA 150 連接頭 ! 2 個 USB 連接頭使用手冊

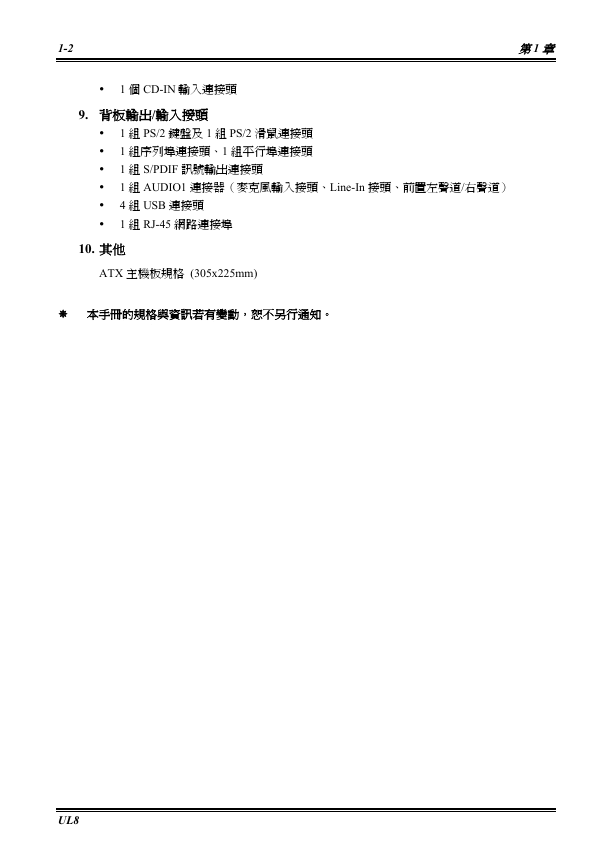

1-2 第1 章 ! 1 個 CD-IN 輸入連接頭 9. 背板輸出/輸入接頭 ! 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 ! 1 組序列埠連接頭、1 組平行埠連接頭 ! 1 組 S/PDIF 訊號輸出連接頭 ! 1 組 AUDIO1 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） ! 4 組 USB 連接頭 ! 1 組 RJ-45 網路連接埠 10. 其他 ATX 主機板規格 (305x225mm) # 本手冊的規格與資訊若有變動，恕不另行通知。 UL8

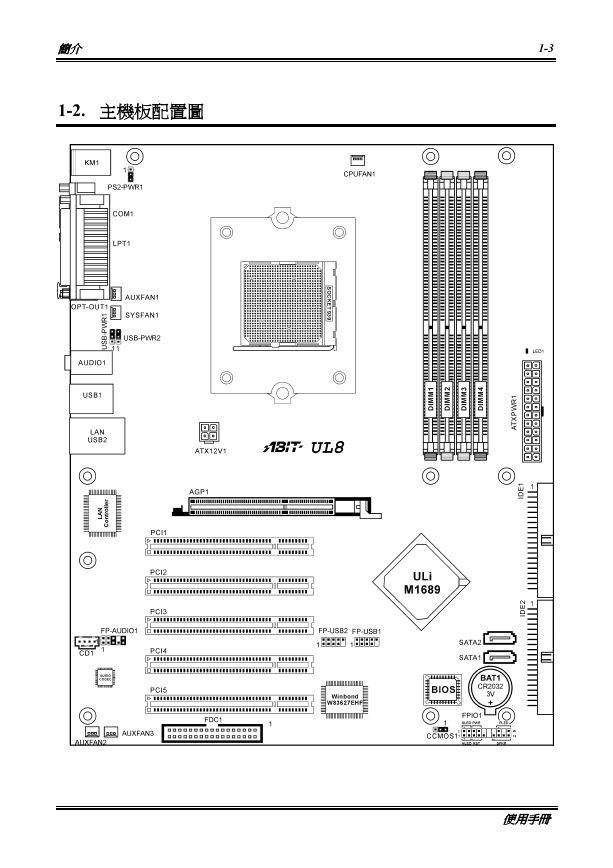

簡介 1-3 1-2. 主機板配置圖使用手冊

1-4 1-4 第1 章第1 章 UL8 UL8
