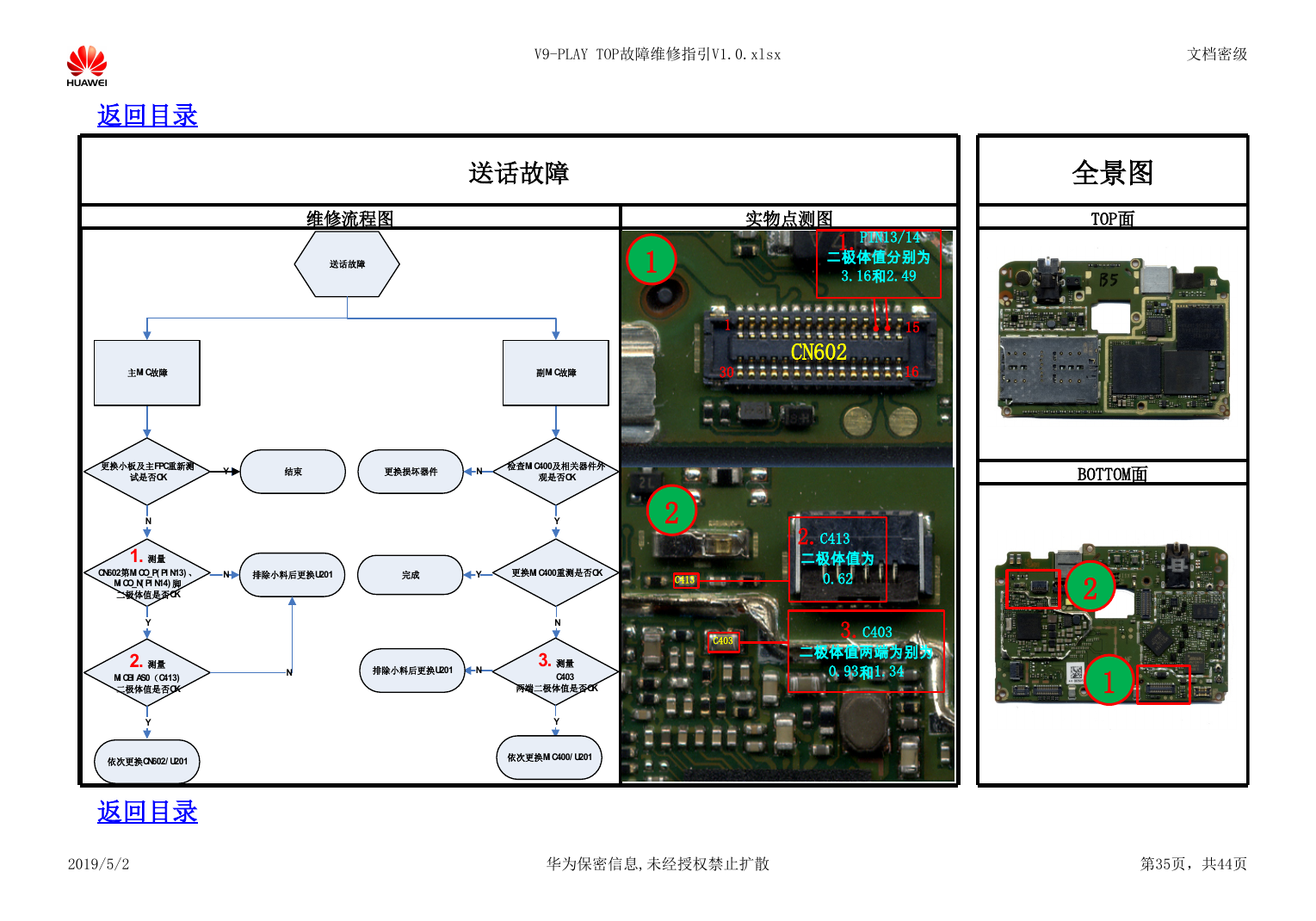

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 送话故障 维修流程图 实物点测图 1 1.PIN13/14 二极体值分别为 3.16和2.49 1 30 CN602 15 16 2 C413 C403 2.C413 二极体值为 0.62 3.C403 二极体值两端为别为 0.93和1.34 全景图 TOP面 BOTTOM面 2 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第35页，共44页 送话故障更换小板及主FPC重新测试是否OK结束1.测量CN602第MICO_P(PIN13)、MICO_N(PIN14)脚二极体值是否OKN排除小料后更换U201YY检查MIC400及相关器件外观是否OK更换损坏器件更换MIC400重测是否OK完成NY主MIC故障副MIC故障2.测量MICBIAS0（C413)二极体值是否OKNY依次更换CN602/U201NYN3.测量 C403两端二极体值是否OKN排除小料后更换U201Y依次更换MIC400/U201
