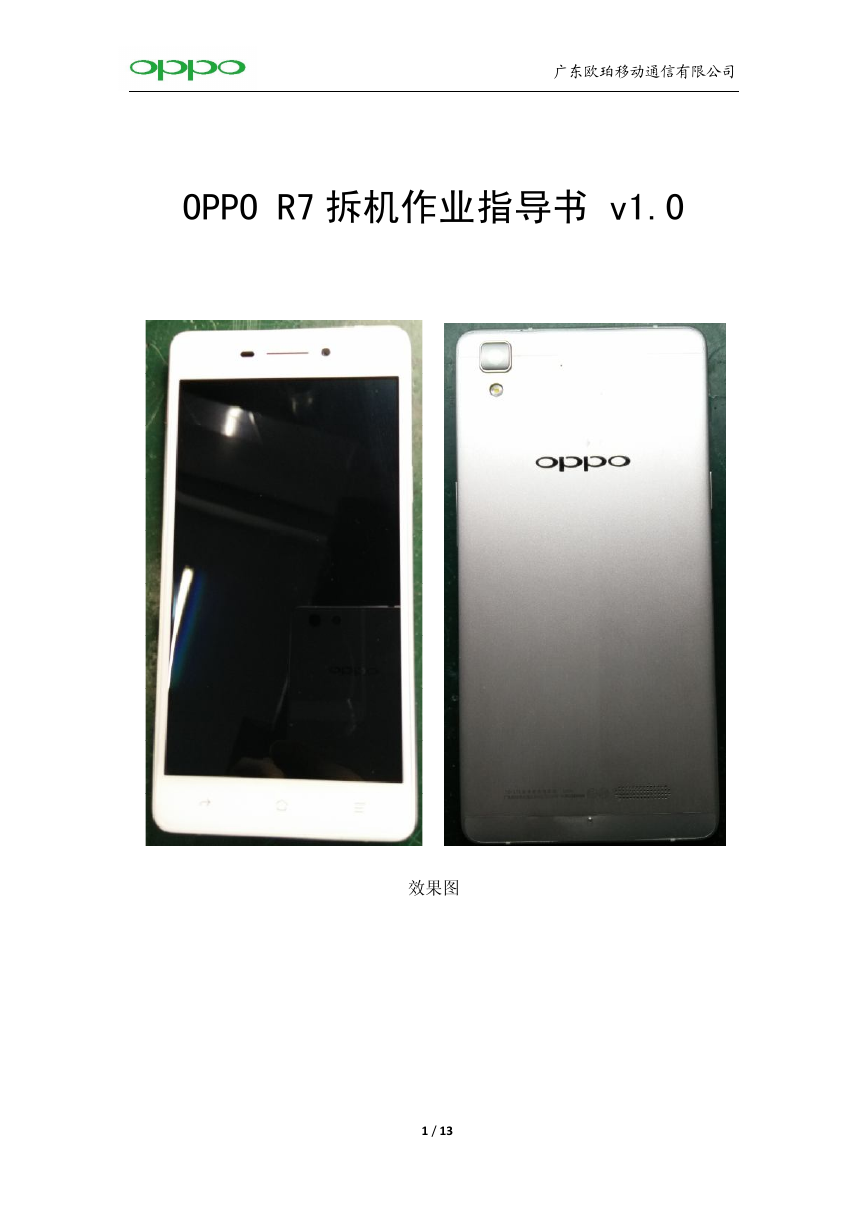

    广东欧珀移动通信有限公司 OPPO R7 拆机作业指导书 v1.0 效果图 1 / 13

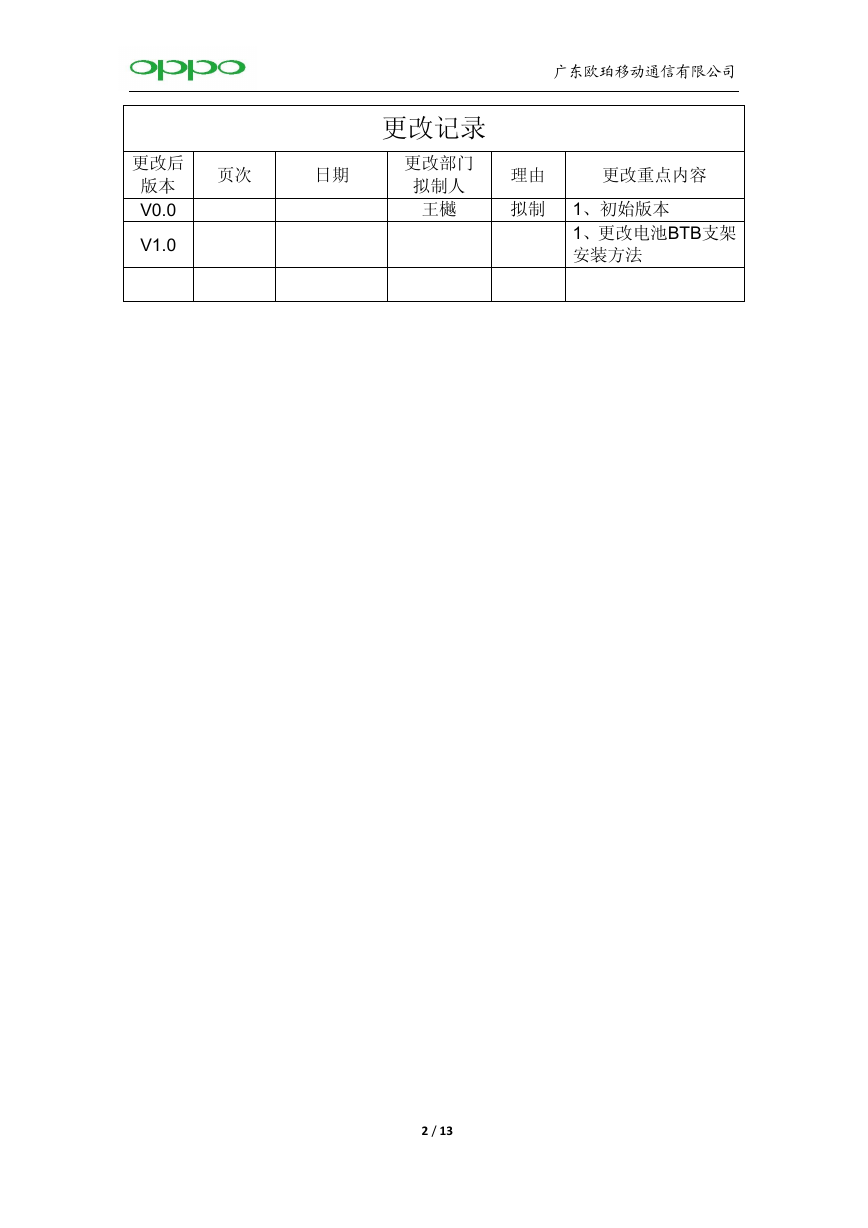

    广东欧珀移动通信有限公司 更改后 版本 V0.0 V1.0 页次 日期 更改记录 更改部门 拟制人 王樾 理由 拟制 更改重点内容 1、初始版本 1、更改电池BTB支架 安装方法 2 / 13

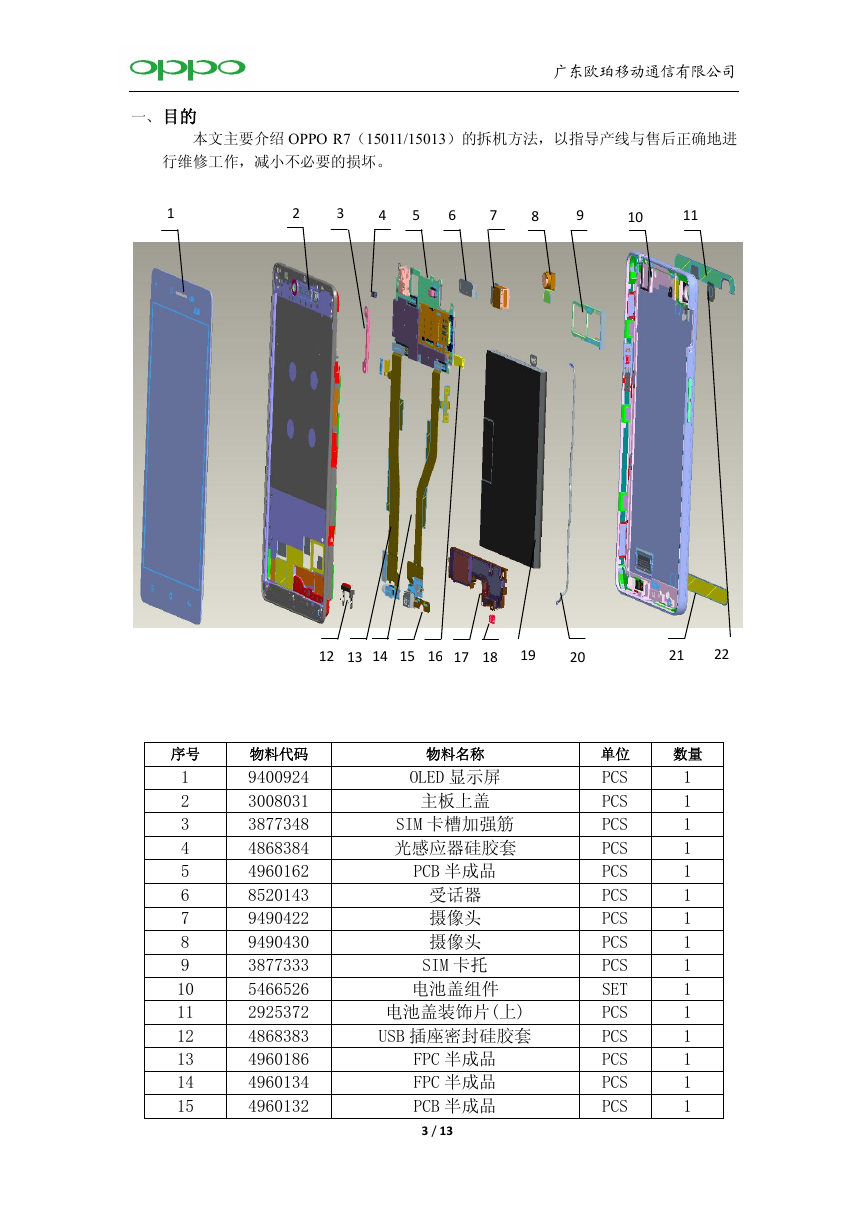

    广东欧珀移动通信有限公司 一、 目的 本文主要介绍 OPPO R7（15011/15013）的拆机方法，以指导产线与售后正确地进 行维修工作，减小不必要的损坏。 1 2 3 4 5 6 7 8 9 10 11 18 19 20 21 22 12 13 14 15 16 17 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 物料代码 9400924 3008031 3877348 4868384 4960162 8520143 9490422 9490430 3877333 5466526 2925372 4868383 4960186 4960134 4960132 物料名称 OLED 显示屏 主板上盖 SIM 卡槽加强筋 光感应器硅胶套 PCB 半成品 受话器 摄像头 摄像头 SIM 卡托 电池盖组件 电池盖装饰片(上) USB 插座密封硅胶套 FPC 半成品 FPC 半成品 PCB 半成品 3 / 13 单位 PCS PCS PCS PCS PCS PCS PCS PCS PCS SET PCS PCS PCS PCS PCS 数量 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
    广东欧珀移动通信有限公司 16 17 18 19 20 21 22 3541191 8510982 3877347 9560657 2180479 2925370 4720531 屏蔽盖 扬声器 扬声器音腔支架天线弹片 锂充 RF 连接线 电池盖装饰片(下) 摄像头镜片 PCS PCS PCS PCS PCS PCS PCS 1 1 1 1 1 1 1 注意：此表仅用于注解部件名称，不适用于备料，备料请参照工程 IE 或者工厂客户服务部公布 的《售后需求物料与配套物料对应关系表》。 4 / 13

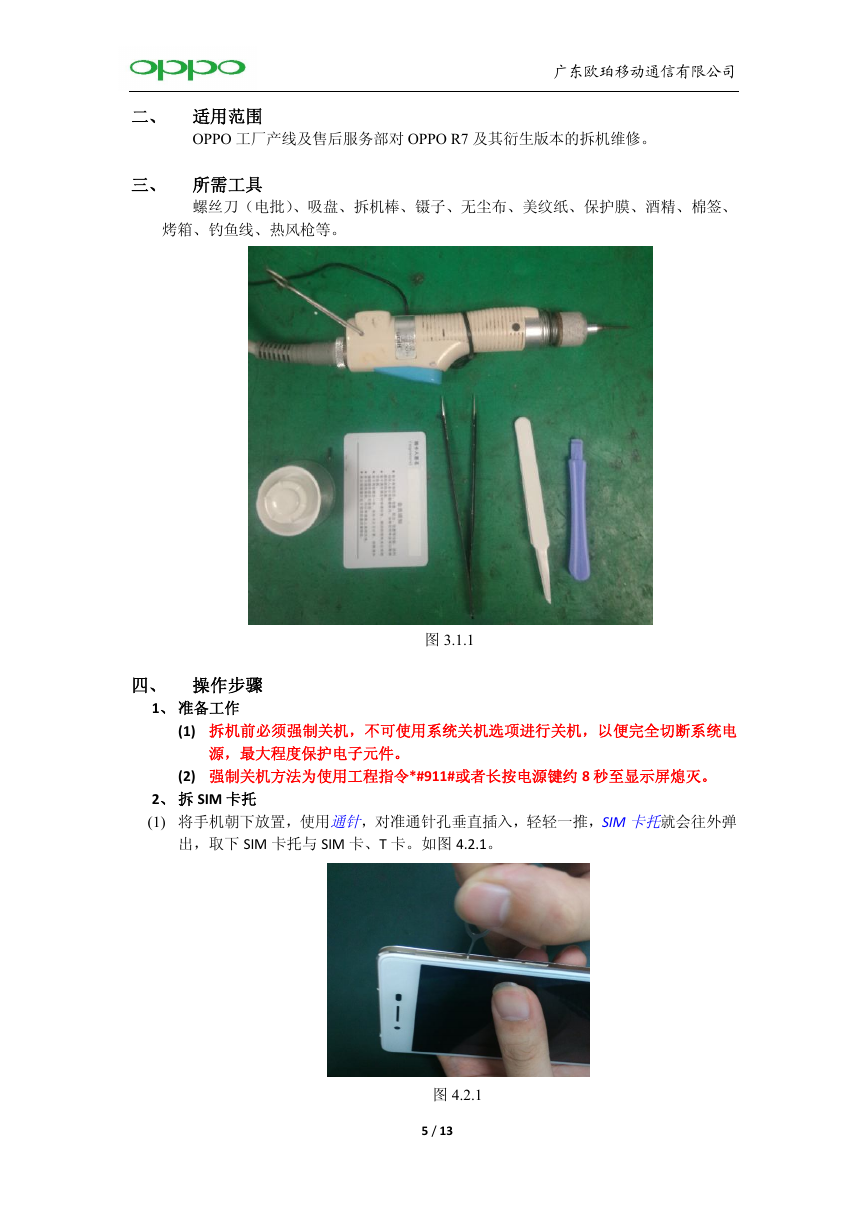

    广东欧珀移动通信有限公司 二、 适用范围 OPPO 工厂产线及售后服务部对 OPPO R7 及其衍生版本的拆机维修。 三、 所需工具 螺丝刀（电批）、吸盘、拆机棒、镊子、无尘布、美纹纸、保护膜、酒精、棉签、 烤箱、钓鱼线、热风枪等。 图 3.1.1 四、 操作步骤 1、 准备工作 (1) 拆机前必须强制关机，不可使用系统关机选项进行关机，以便完全切断系统电 源，最大程度保护电子元件。 (2) 强制关机方法为使用工程指令*#911#或者长按电源键约 8 秒至显示屏熄灭。 2、 拆 SIM 卡托 (1) 将手机朝下放置，使用通针，对准通针孔垂直插入，轻轻一推，SIM 卡托就会往外弹 出，取下 SIM 卡托与 SIM 卡、T 卡。如图 4.2.1。 图 4.2.1 5 / 13

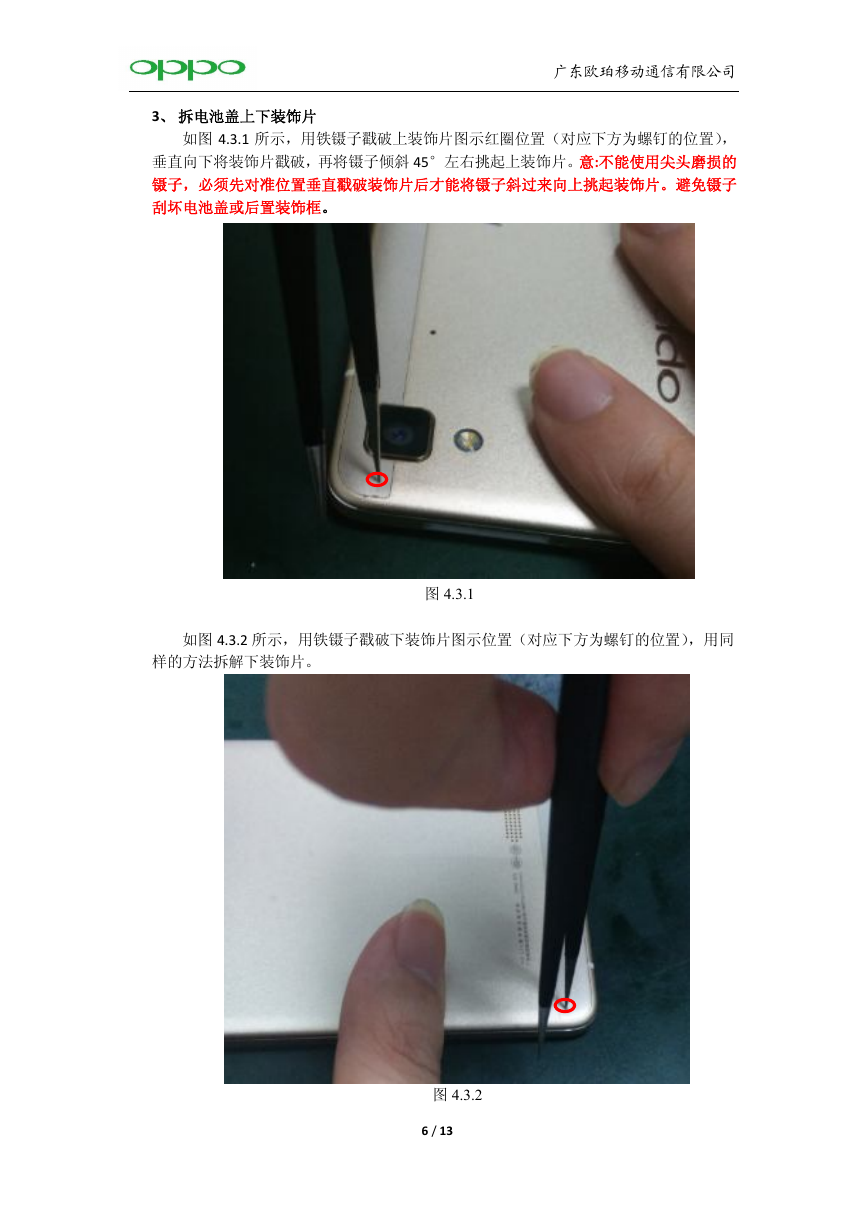

    广东欧珀移动通信有限公司 3、 拆电池盖上下装饰片 如图 4.3.1 所示，用铁镊子戳破上装饰片图示红圈位置（对应下方为螺钉的位置）， 垂直向下将装饰片戳破，再将镊子倾斜 45°左右挑起上装饰片。意:不能使用尖头磨损的 镊子，必须先对准位置垂直戳破装饰片后才能将镊子斜过来向上挑起装饰片。避免镊子 刮坏电池盖或后置装饰框。 图 4.3.1 如图 4.3.2 所示，用铁镊子戳破下装饰片图示位置（对应下方为螺钉的位置），用同 样的方法拆解下装饰片。 图 4.3.2 6 / 13

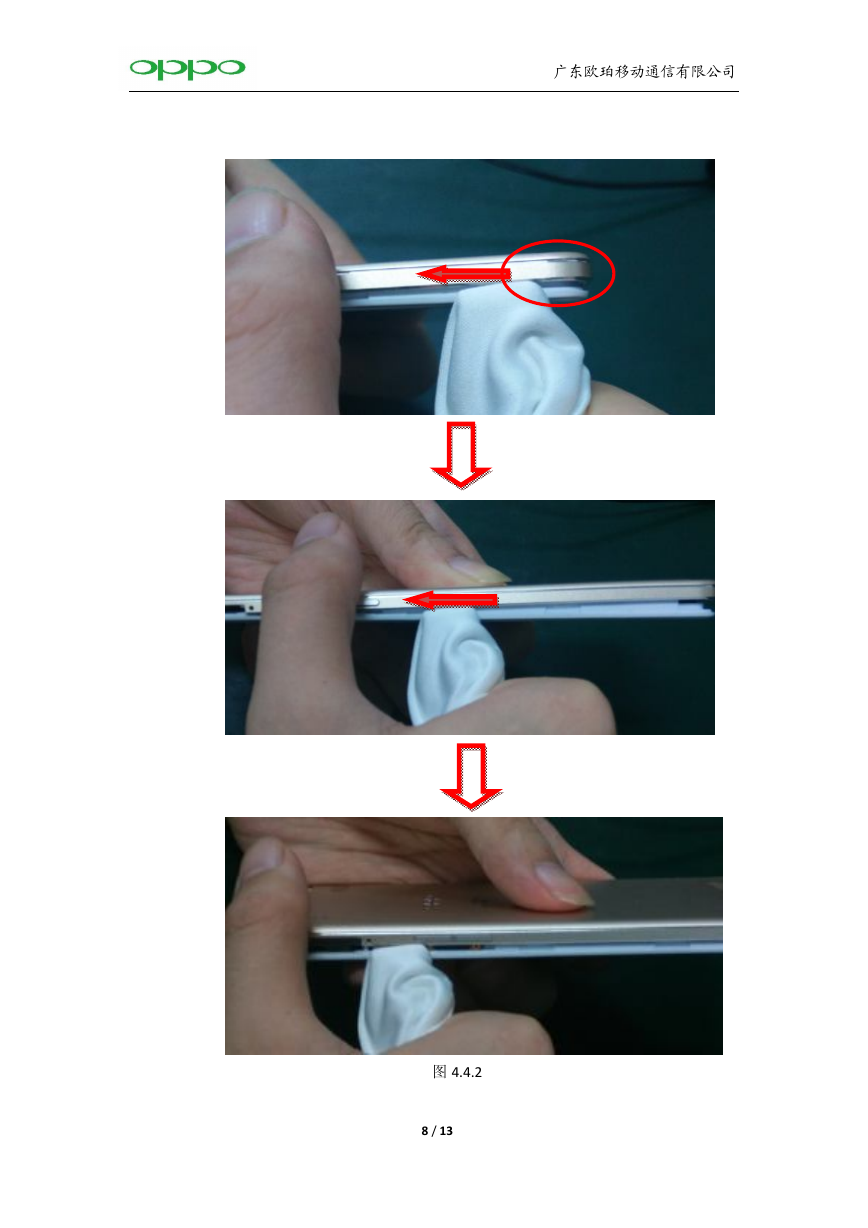

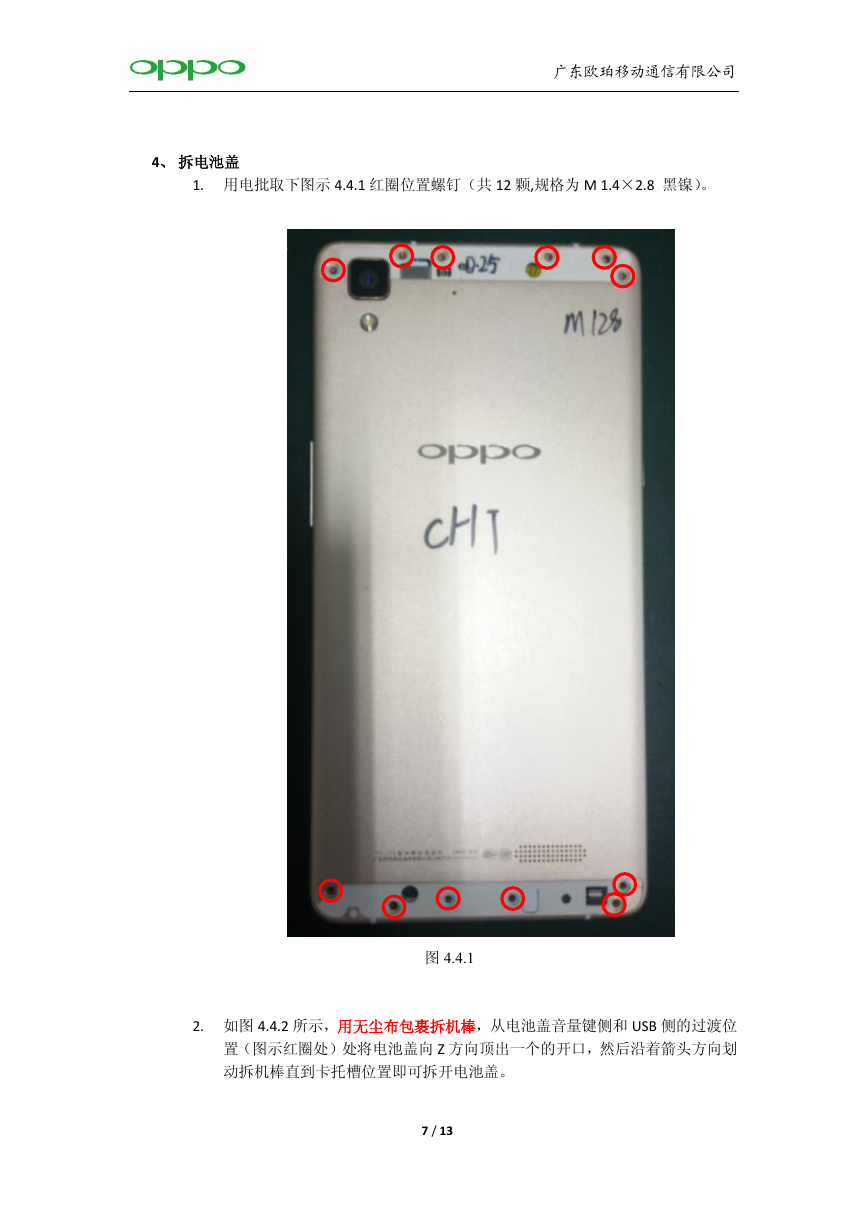

    广东欧珀移动通信有限公司 4、 拆电池盖 1. 用电批取下图示 4.4.1 红圈位置螺钉（共 12 颗,规格为 M 1.4×2.8 黑镍）。 图 4.4.1 2. 如图 4.4.2 所示，用无尘布包裹拆机棒，从电池盖音量键侧和 USB 侧的过渡位 置（图示红圈处）处将电池盖向 Z 方向顶出一个的开口，然后沿着箭头方向划 动拆机棒直到卡托槽位置即可拆开电池盖。 7 / 13
    广东欧珀移动通信有限公司 图 4.4.2 8 / 13
