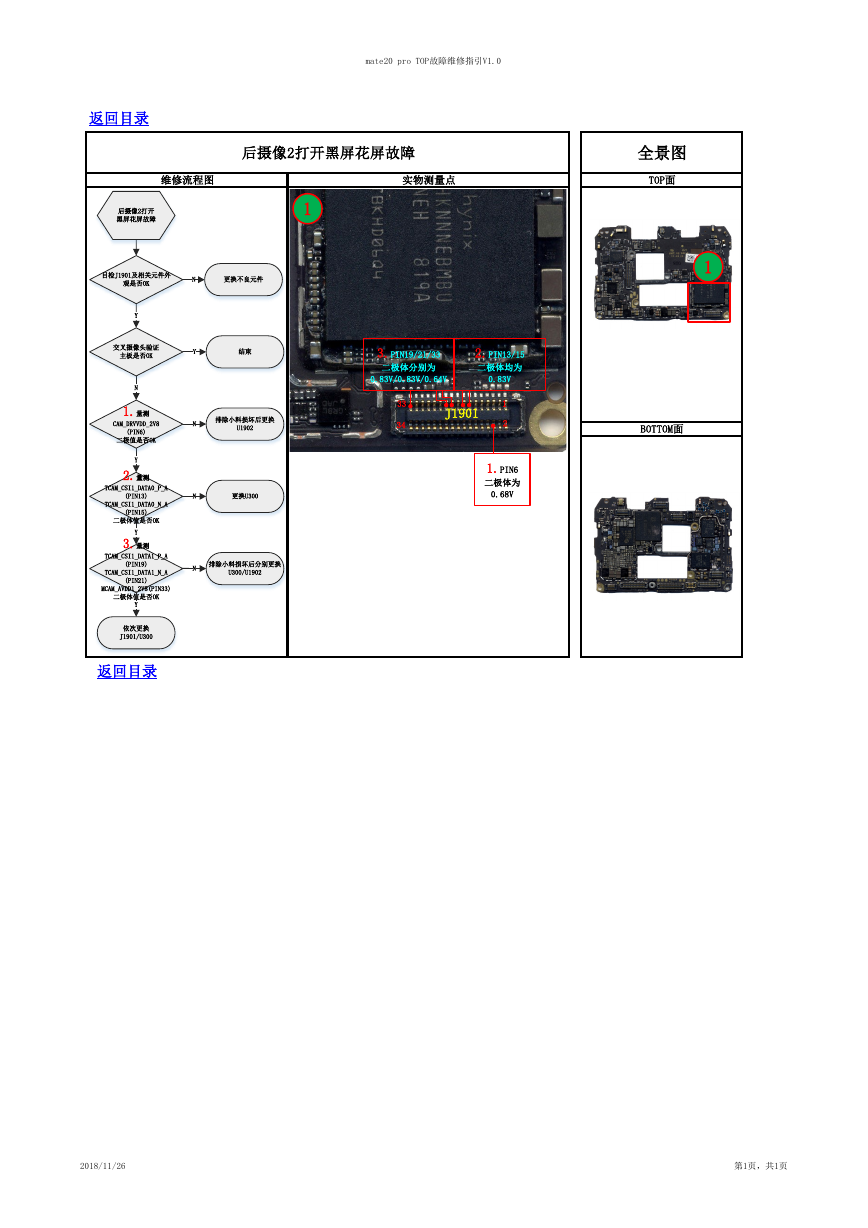

mate20 pro TOP故障维修指引V1.0 返回目录 后摄像2打开黑屏花屏故障 维修流程图 实物测量点 全景图 TOP面 1 BOTTOM面 3.PIN19/21/33 二极体分别为 2.PIN13/15 二极体均为 0.83V/0.83V/0.64V 0.83V 33 34 J1901 1 2 1.PIN6 二极体为 0.68V 后摄像2打开 黑屏花屏故障 1 目检J1901及相关元件外 观是否OK N 更换不良元件 Y N N N 结束 排除小料损坏后更换 U1902 更换U300 排除小料损坏后分别更换 U300/U1902 Y 交叉摄像头验证 主板是否OK N 1.量测 CAM_DRVVDD_2V8 (PIN6) 二极值是否OK Y 2.量测 TCAM_CSI1_DATA0_P_A (PIN13) TCAM_CSI1_DATA0_N_A (PIN15) 二极体值是否OK Y 3.量测 TCAM_CSI1_DATA1_P_A (PIN19) TCAM_CSI1_DATA1_N_A (PIN21) MCAM_AVDD1_2V8(PIN33) 二极体值是否OK Y 依次更换 J1901/U300 返回目录 2018/11/26 第1页，共1页
