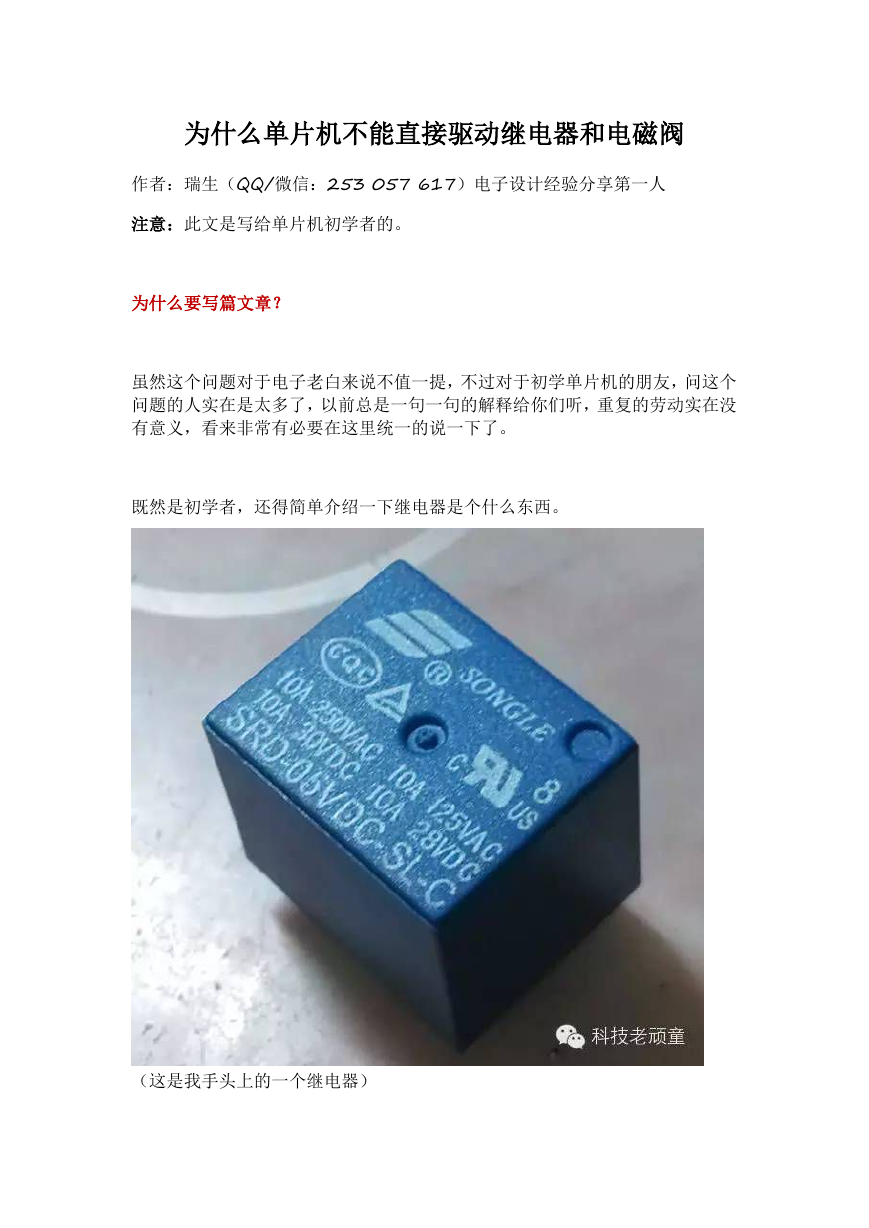

为什么单片机不能直接驱动继电器和电磁阀作者：瑞生（QQ/微信：253 057 617）电子设计经验分享第一人注意：此文是写给单片机初学者的。为什么要写篇文章？虽然这个问题对于电子老白来说不值一提，不过对于初学单片机的朋友，问这个问题的人实在是太多了，以前总是一句一句的解释给你们听，重复的劳动实在没有意义，看来非常有必要在这里统一的说一下了。既然是初学者，还得简单介绍一下继电器是个什么东西。（这是我手头上的一个继电器）

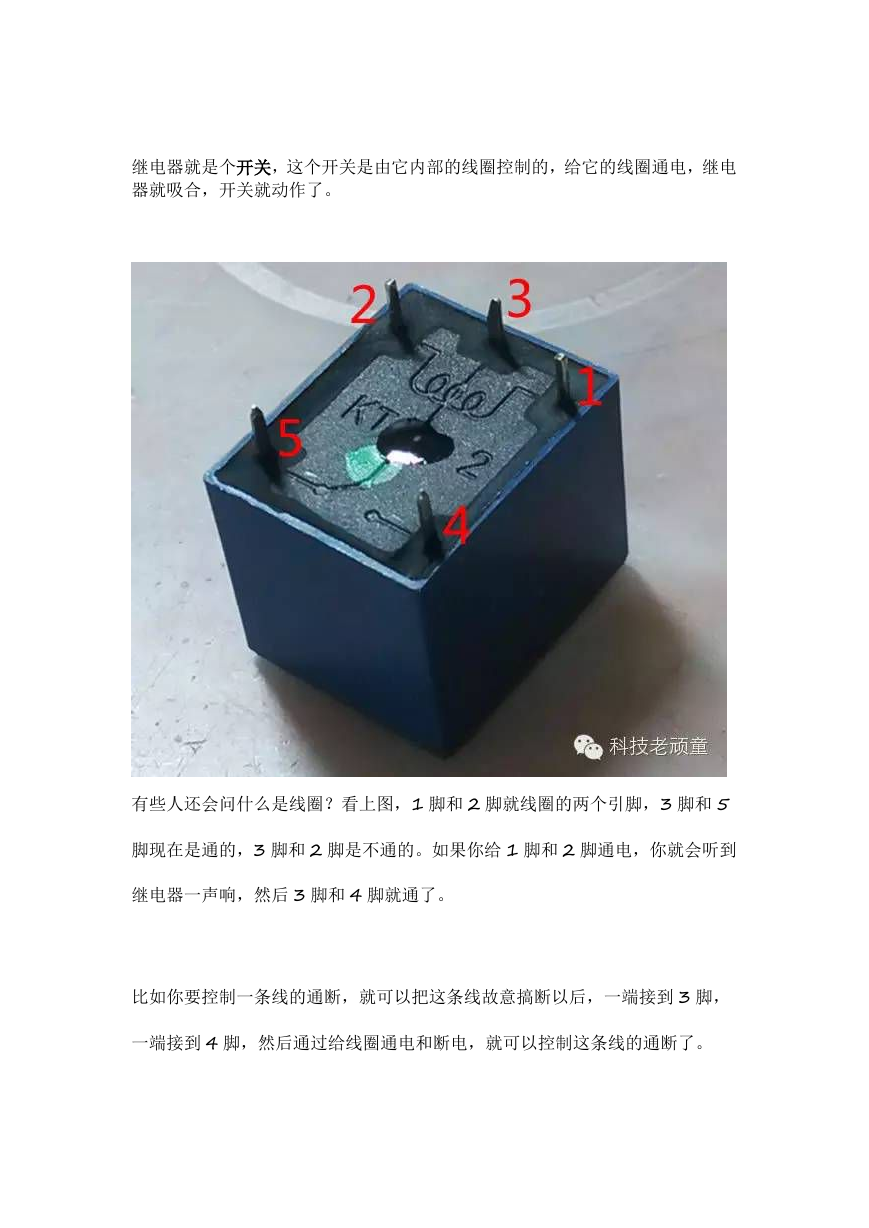

继电器就是个开关，这个开关是由它内部的线圈控制的，给它的线圈通电，继电器就吸合，开关就动作了。有些人还会问什么是线圈？看上图，1 脚和 2 脚就线圈的两个引脚，3 脚和 5 脚现在是通的，3 脚和 2 脚是不通的。如果你给 1 脚和 2 脚通电，你就会听到继电器一声响，然后 3 脚和 4 脚就通了。比如你要控制一条线的通断，就可以把这条线故意搞断以后，一端接到 3 脚，一端接到 4 脚，然后通过给线圈通电和断电，就可以控制这条线的通断了。

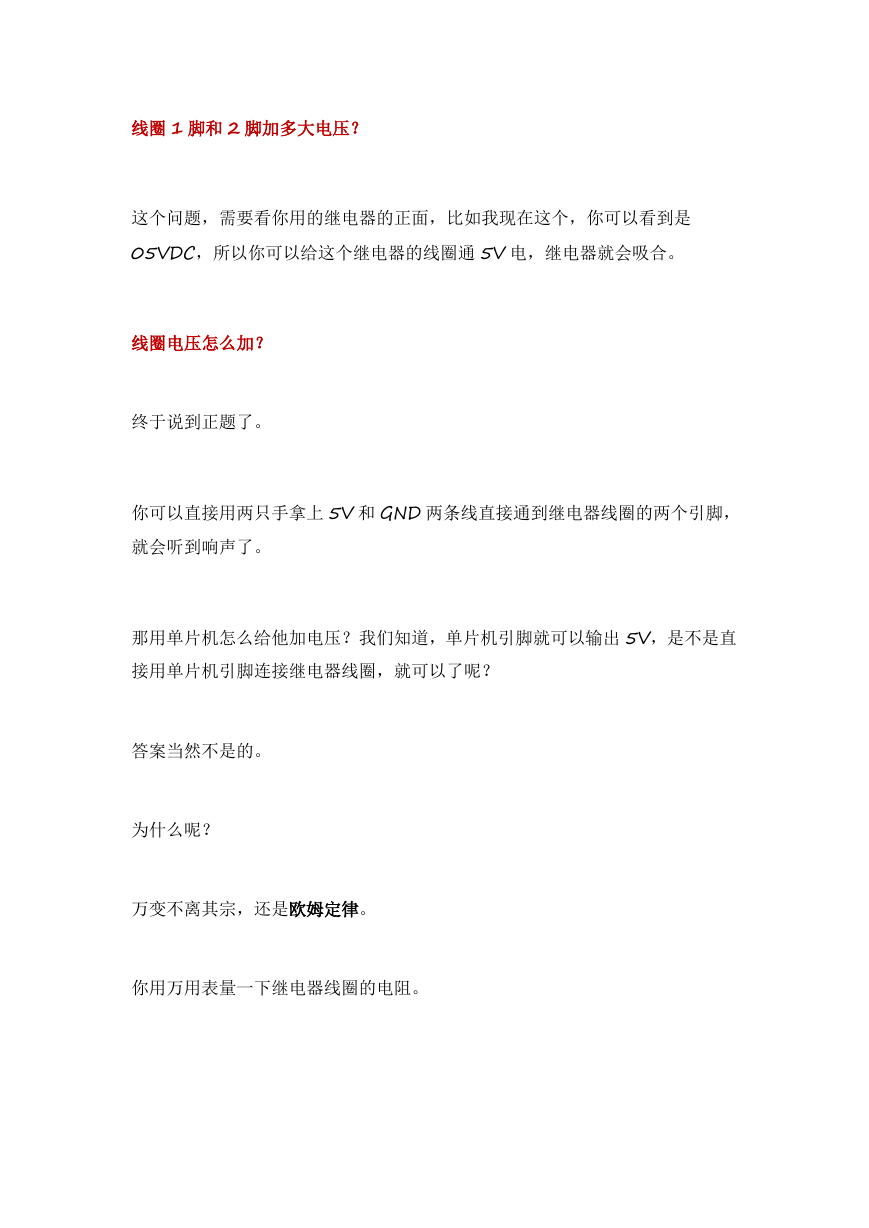

线圈 1 脚和 2 脚加多大电压？这个问题，需要看你用的继电器的正面，比如我现在这个，你可以看到是 05VDC，所以你可以给这个继电器的线圈通 5V 电，继电器就会吸合。线圈电压怎么加？终于说到正题了。你可以直接用两只手拿上 5V 和 GND 两条线直接通到继电器线圈的两个引脚，就会听到响声了。那用单片机怎么给他加电压？我们知道，单片机引脚就可以输出 5V，是不是直接用单片机引脚连接继电器线圈，就可以了呢？答案当然不是的。为什么呢？万变不离其宗，还是欧姆定律。你用万用表量一下继电器线圈的电阻。

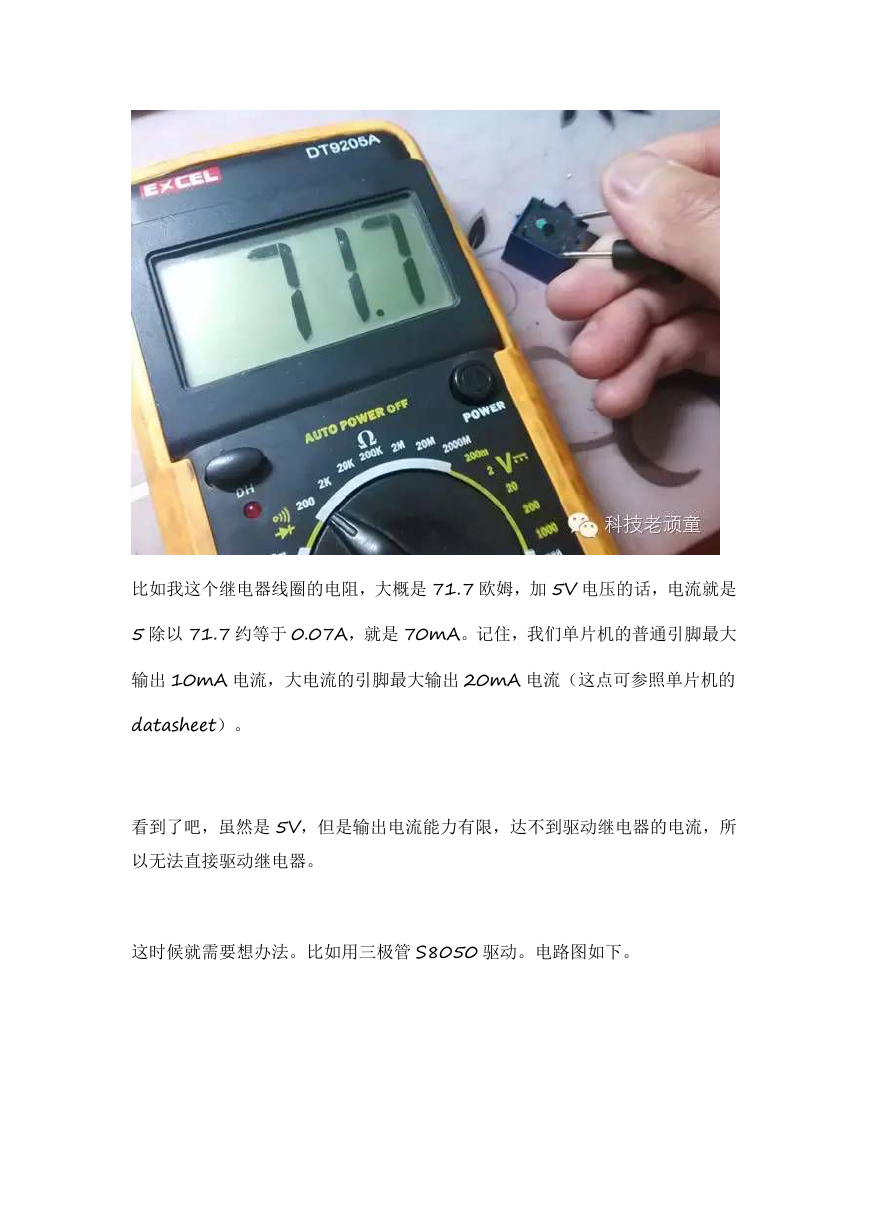

比如我这个继电器线圈的电阻，大概是 71.7 欧姆，加 5V 电压的话，电流就是 5 除以 71.7 约等于 0.07A，就是 70mA。记住，我们单片机的普通引脚最大输出 10mA 电流，大电流的引脚最大输出 20mA 电流（这点可参照单片机的 datasheet）。看到了吧，虽然是 5V，但是输出电流能力有限，达不到驱动继电器的电流，所以无法直接驱动继电器。这时候就需要想办法。比如用三极管 S8050 驱动。电路图如下。

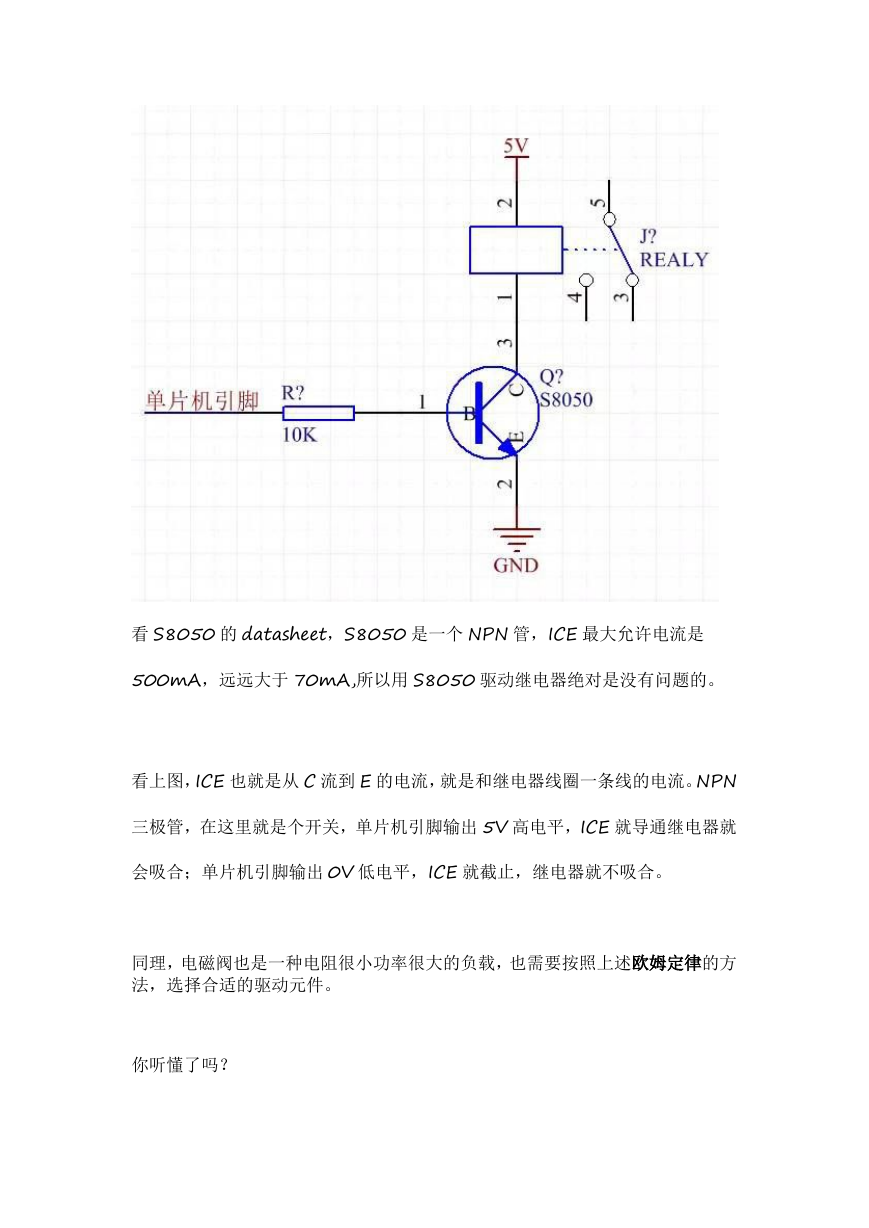

看 S8050 的 datasheet，S8050 是一个 NPN 管，ICE 最大允许电流是 500mA，远远大于 70mA,所以用 S8050 驱动继电器绝对是没有问题的。看上图，ICE 也就是从 C 流到 E 的电流，就是和继电器线圈一条线的电流。NPN 三极管，在这里就是个开关，单片机引脚输出 5V 高电平，ICE 就导通继电器就会吸合；单片机引脚输出 0V 低电平，ICE 就截止，继电器就不吸合。同理，电磁阀也是一种电阻很小功率很大的负载，也需要按照上述欧姆定律的方法，选择合适的驱动元件。你听懂了吗？
